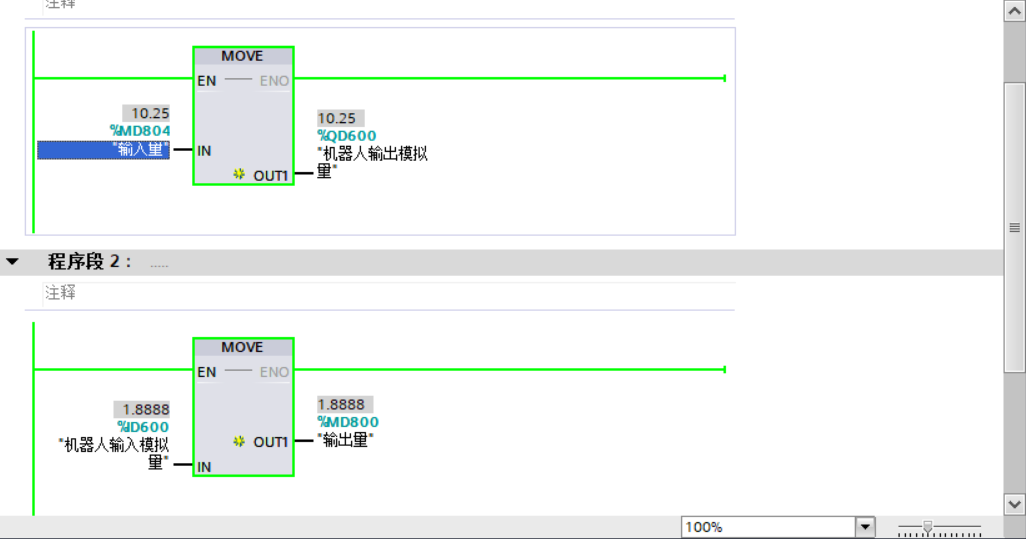

plc对应配置:

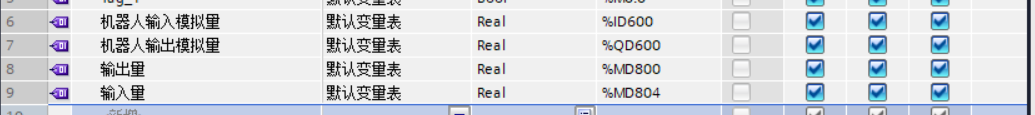

使用的为PROFINET通讯方式,PLC的机器人profinet地址是从600开始,创建4个对应变量进行连接,输出对应的变量即可传输

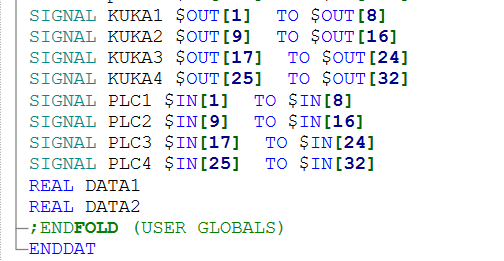

机器人程序部分:

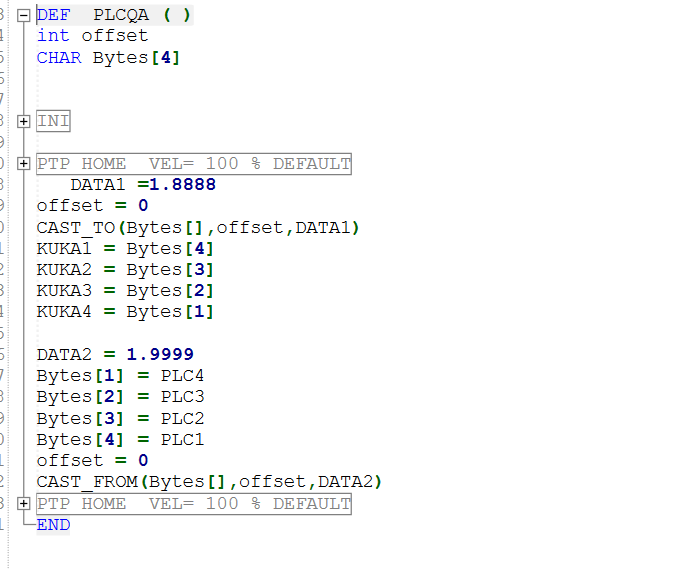

发送标准编码的real数据,PLC端可直接使用ID数据进行real数据的判断。(注:使用CAST_TO函数后,Bytes[1]为对应二进制的低位,Bytes[4]为高位。上面的KUKA1对应的bytes4是为了将PLC能直接读数据而不用通过SWAP指令进行转换)

接收到的数据存于DATA2中。(注:PLC端直接设置QD数据为实数,则PLC端对应的IO映射到KUKA机器人端的IO,则PLC1为数据的高位,PLC4为数据的低位,反着对应也刚好不用使用swap指令移位)
