STM32CubeMX基础例程（小熊派）：04.ADC采集烟雾浓度

最新推荐文章于 2024-12-14 14:16:16 发布

AIoT-韶华分明

最新推荐文章于 2024-12-14 14:16:16 发布

阅读量1.3k

点赞数 4

分类专栏： STM32CubeMX基础例程文章标签： stm32 单片机物联网嵌入式

本文链接：https://blog.youkuaiyun.com/qq_42523645/article/details/118737413

版权

STM32CubeMX基础例程专栏收录该内容

9 篇文章

订阅专栏

1、准备开发板

这里我选用了一块网红开发板：”小熊派“，这款板子的人气比较高，还是全国大学生物联网设计竞赛（华为杯）的华为竞赛开发板，我个人也比较喜欢用这款板子，这款板子在放在纸箱吃灰半年之后，被我重新拿了起来，并想借此写博客的机会，整理一下自己的代码。

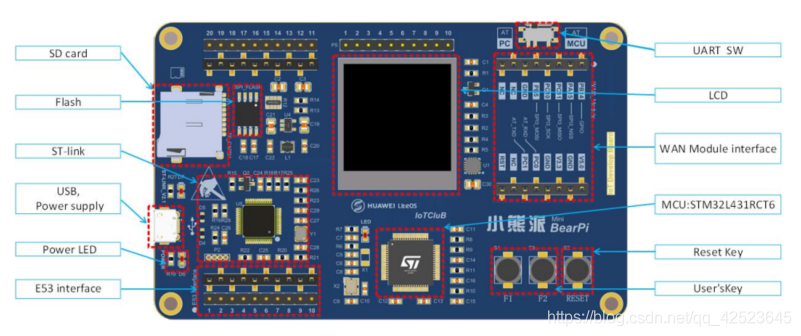

开发板功能区分布图

在这里插入图片描述

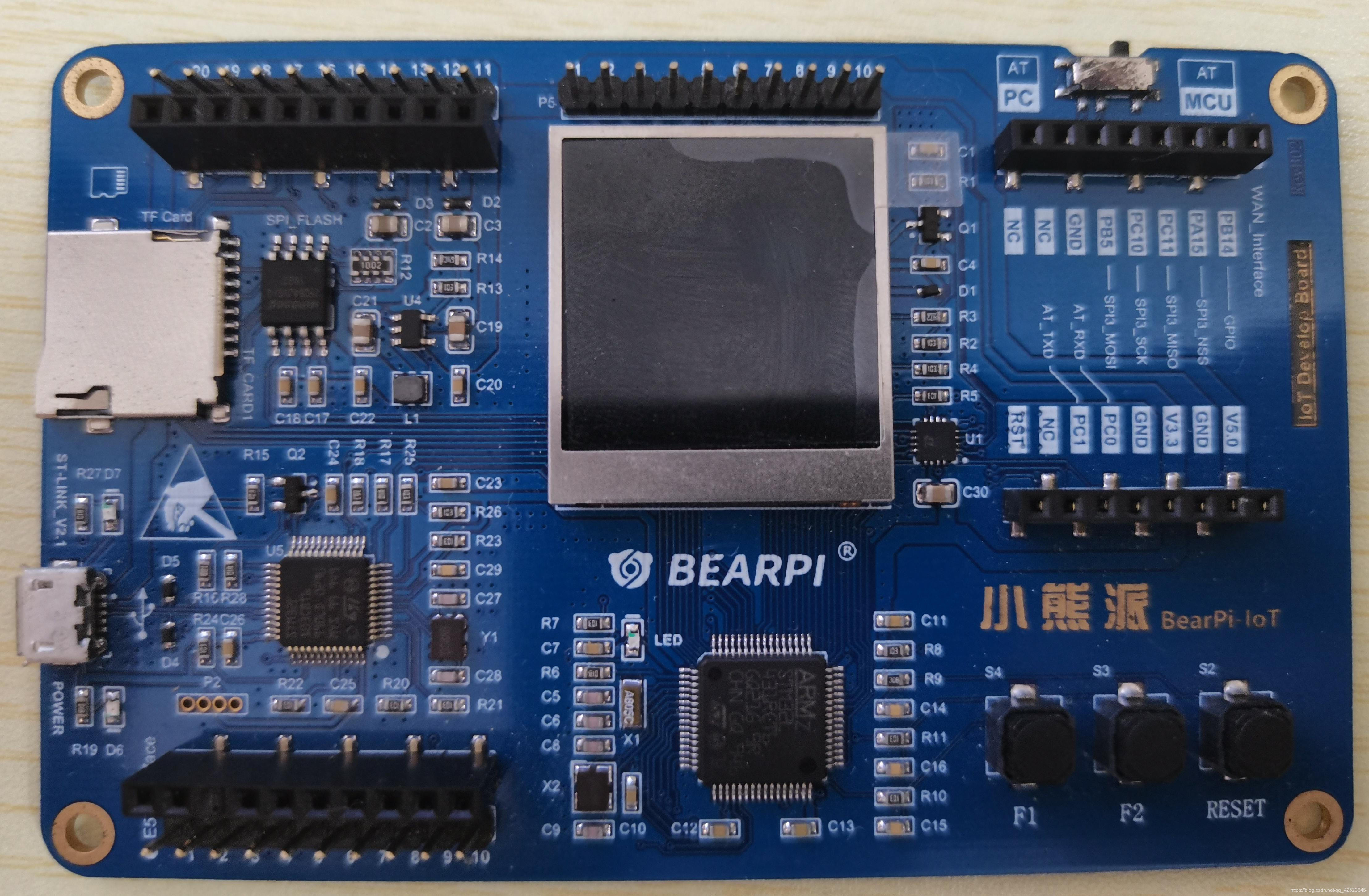

开发板俯视图

在这里插入图片描述

2、STM32CubeMX生成代码

在这里插入图片描述

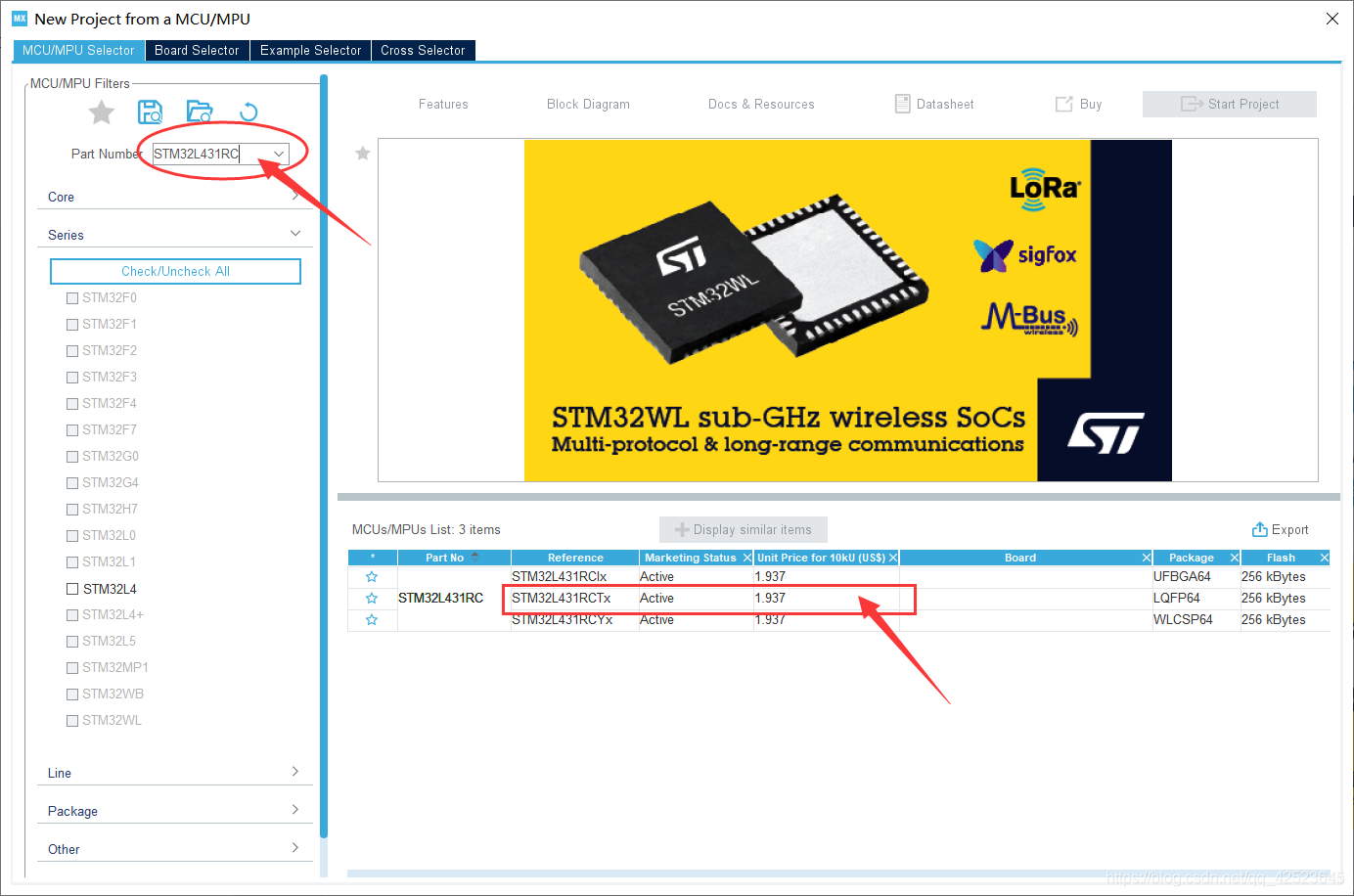

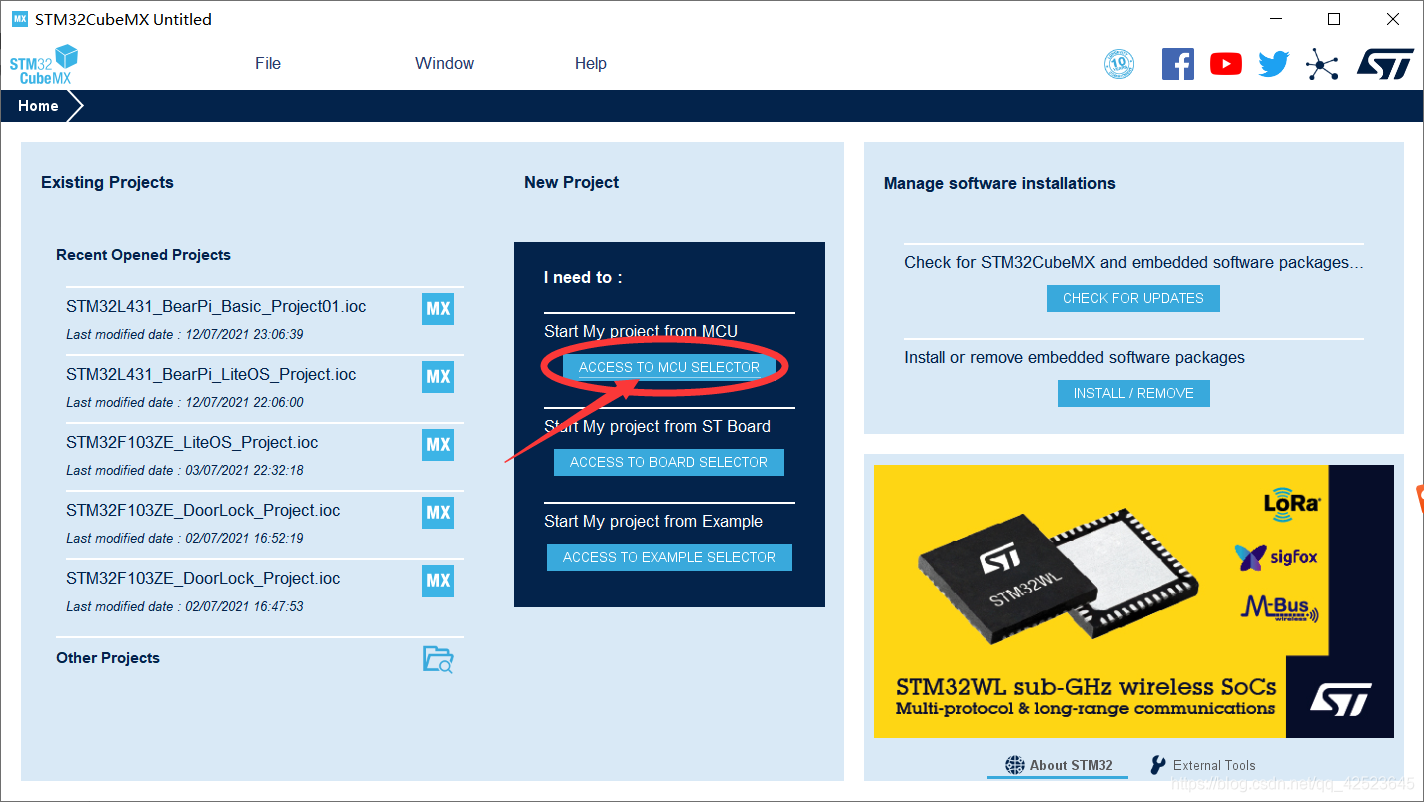

搜索并选择芯片型号

在这里插入图片描述

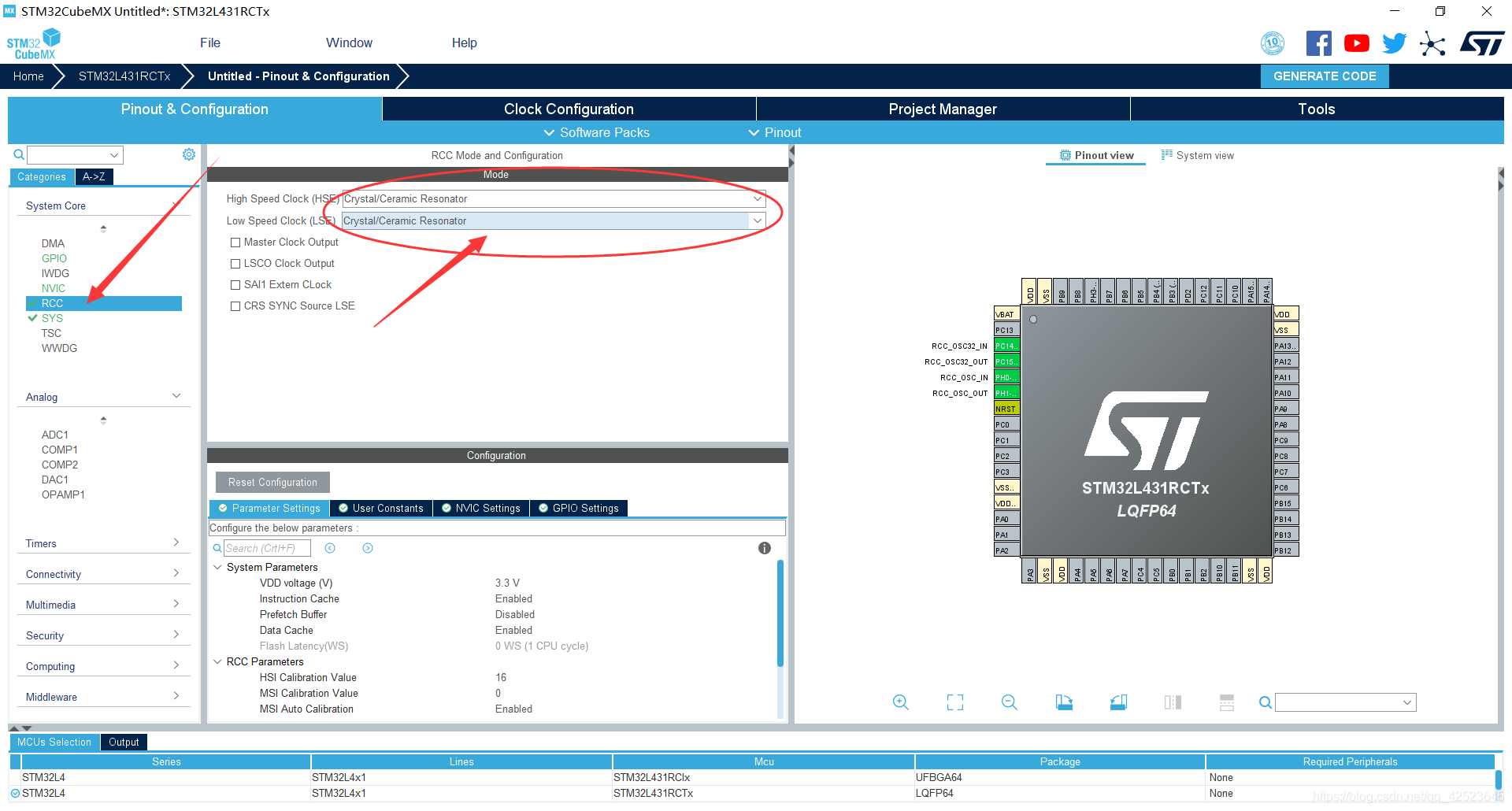

配置系统时钟

在这里插入图片描述

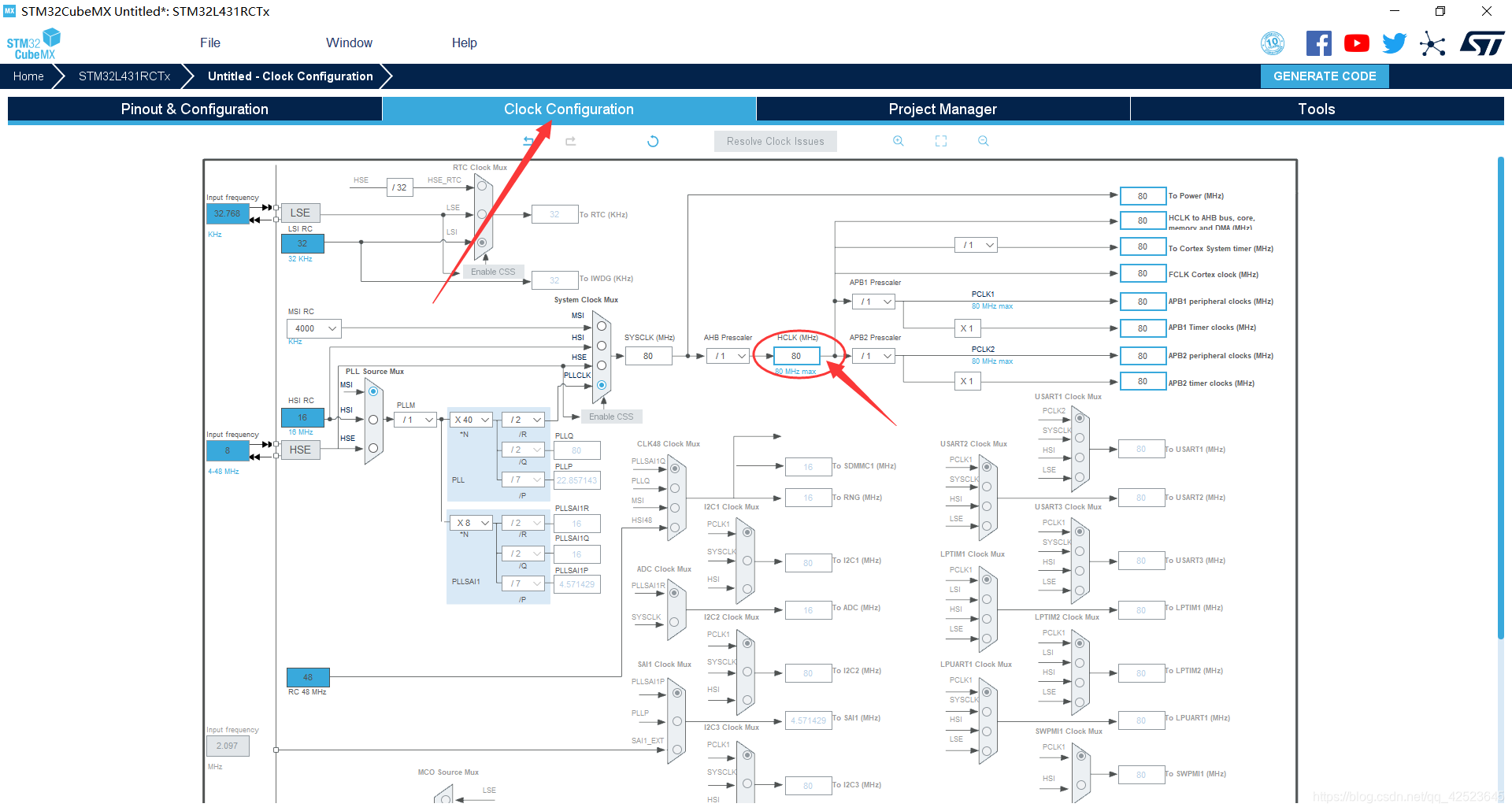

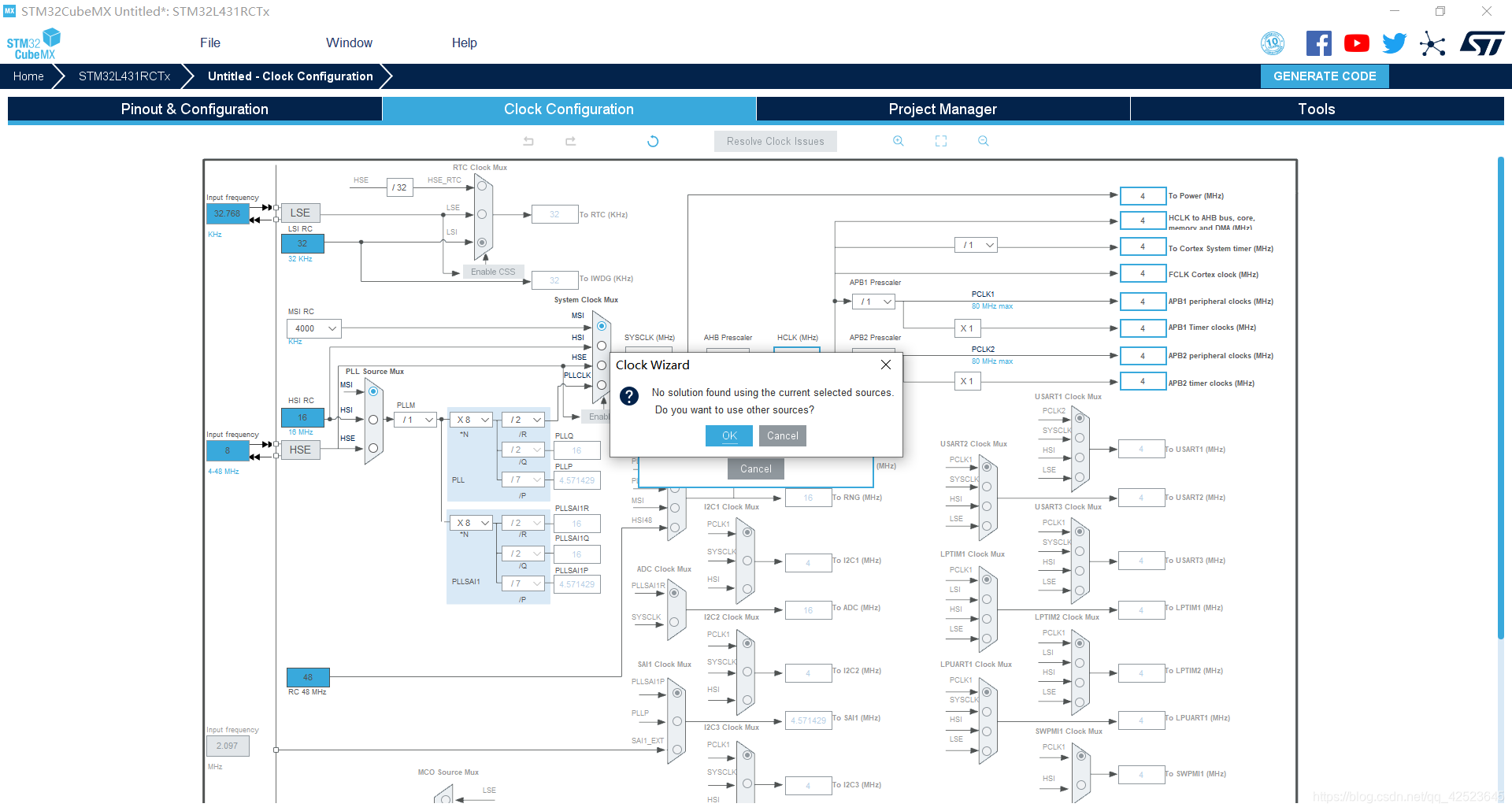

配置时钟树

STM32L4的最高主频可达到80M，最后使HCLK = 80Mhz即可：

在这里插入图片描述

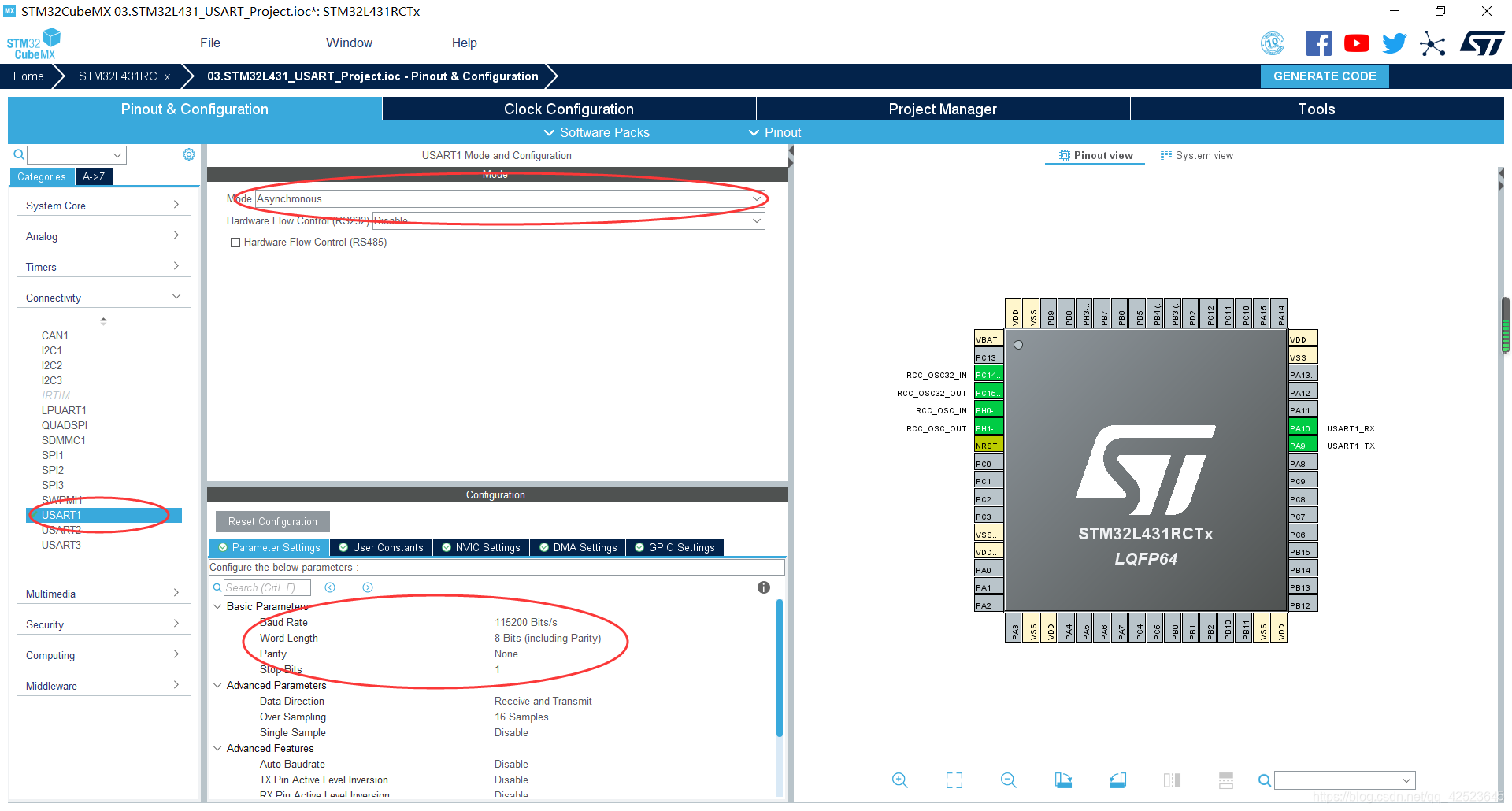

配置串口

在这里插入图片描述

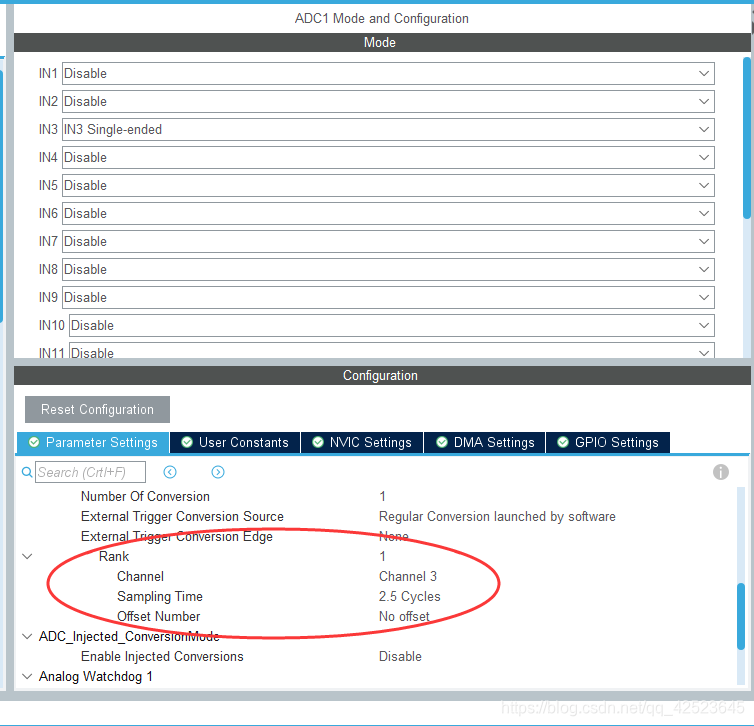

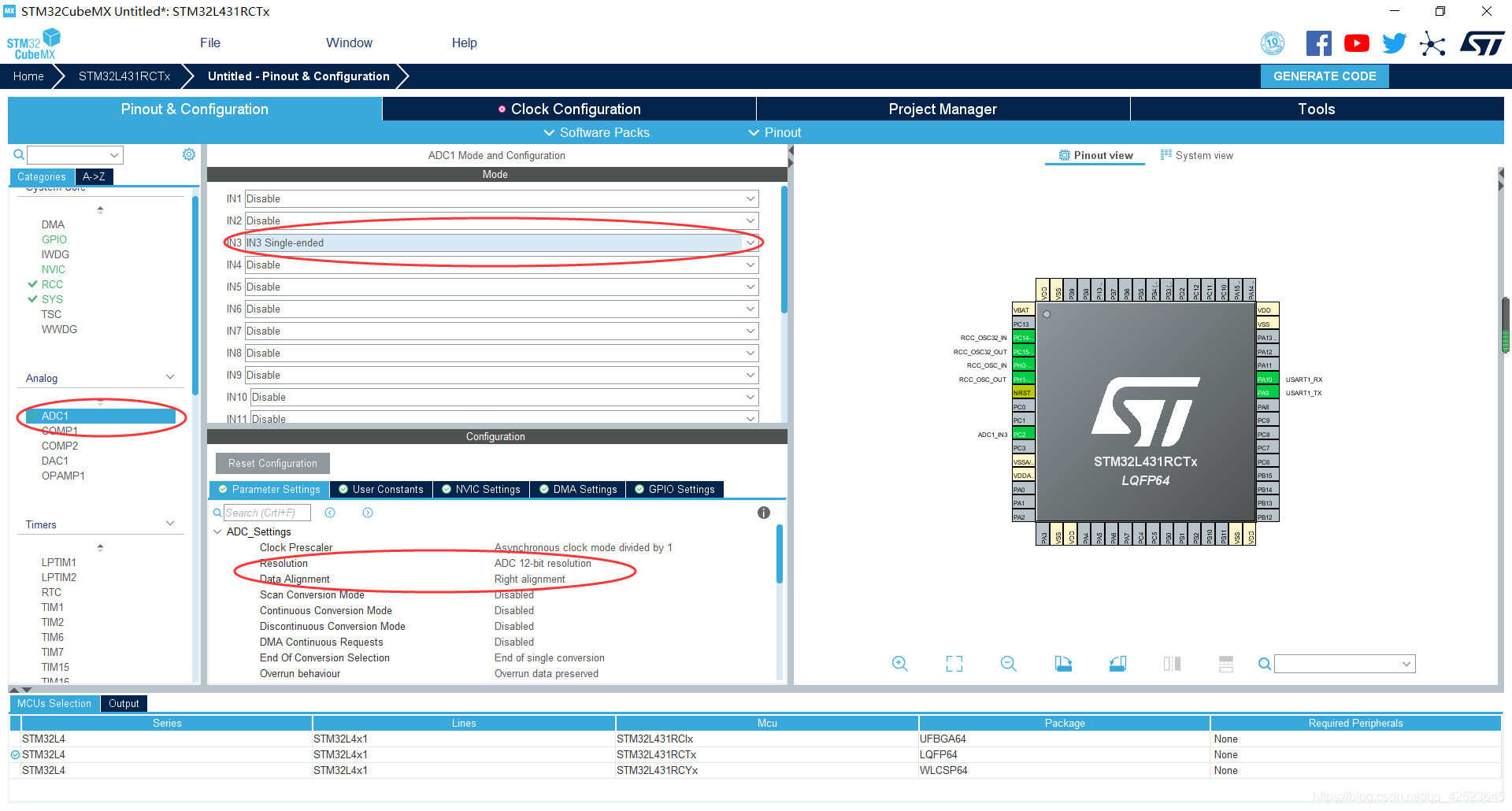

配置ADC

在这里插入图片描述

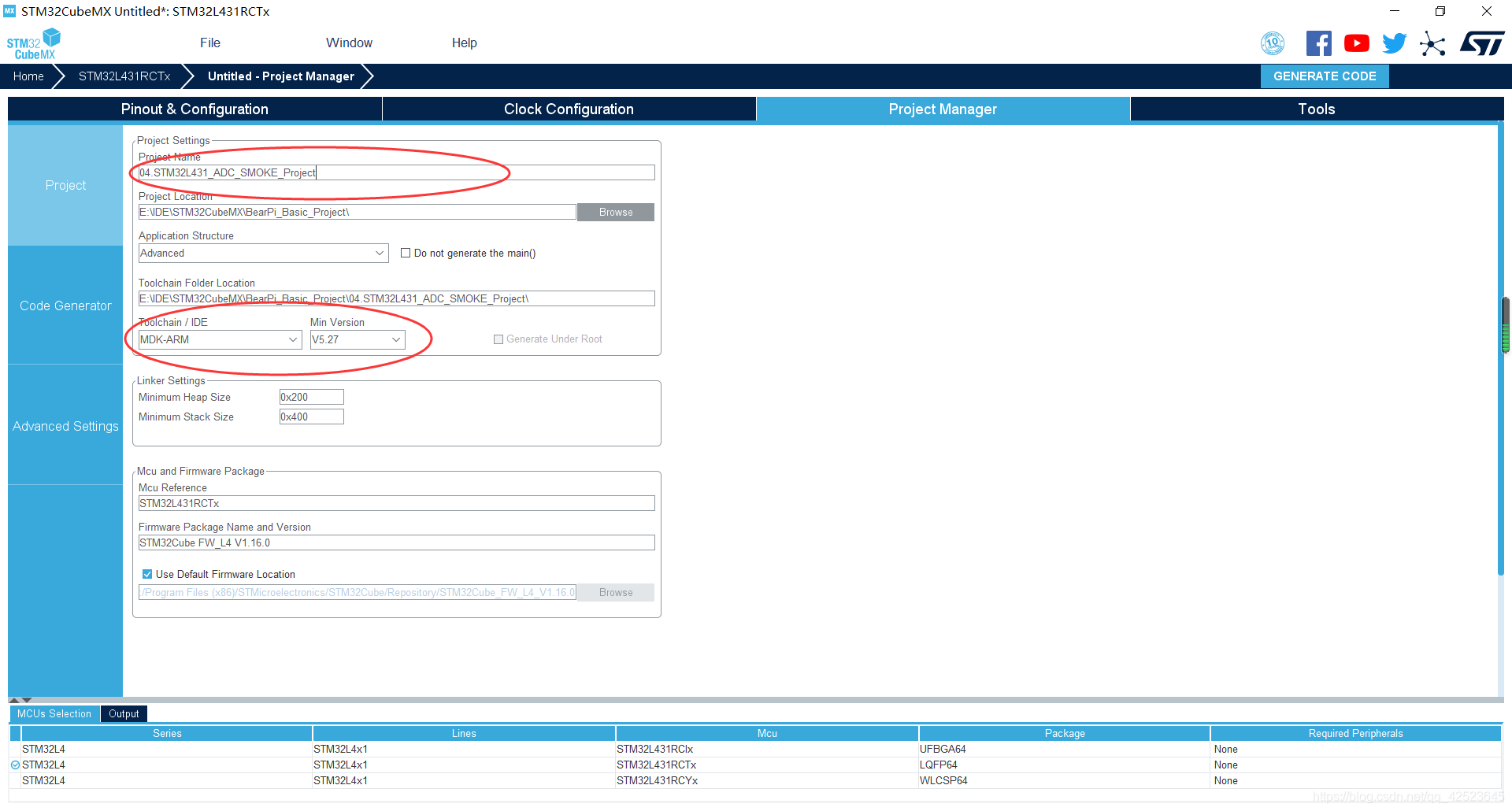

生成工程设置

在这里插入图片描述

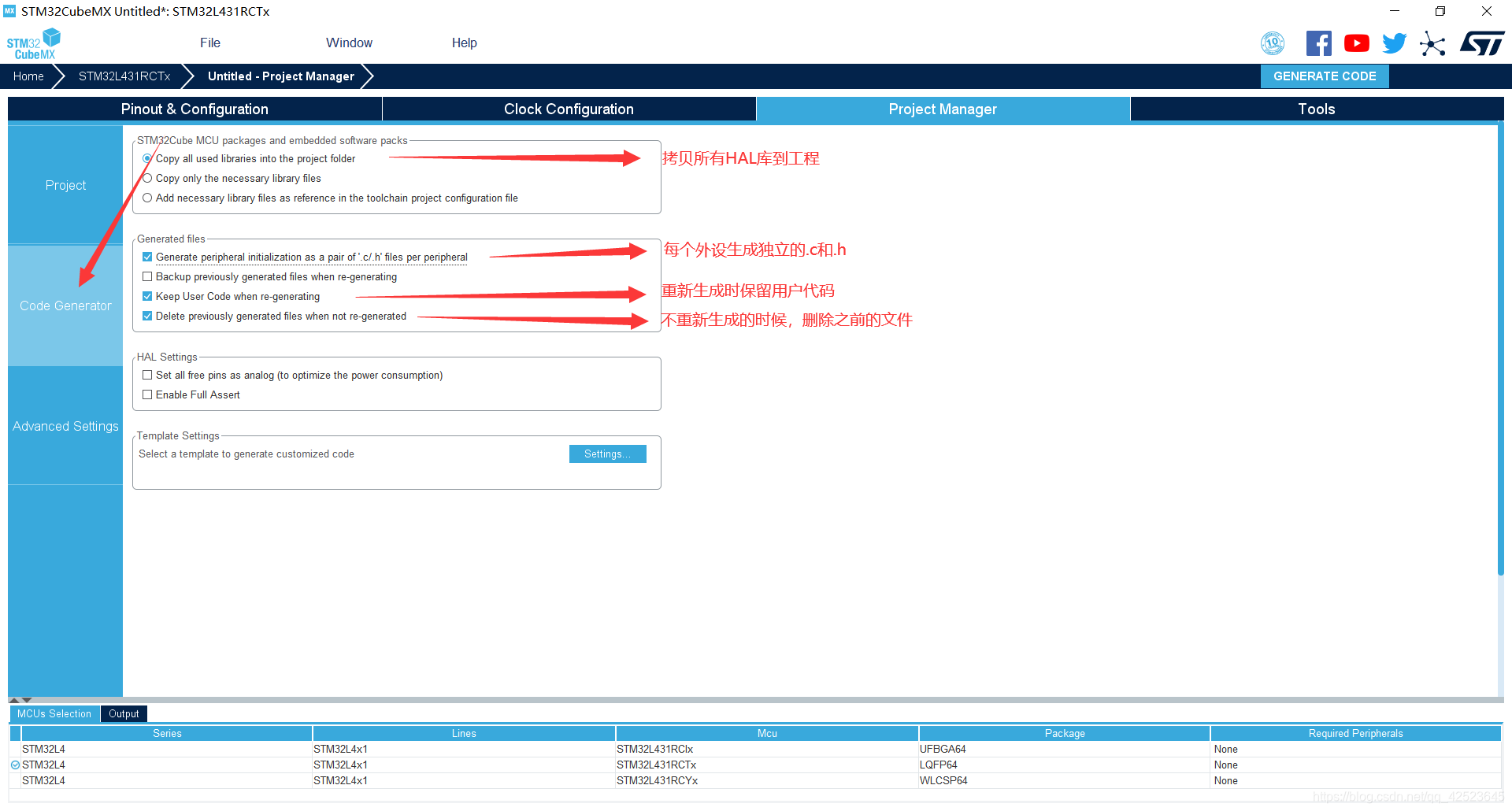

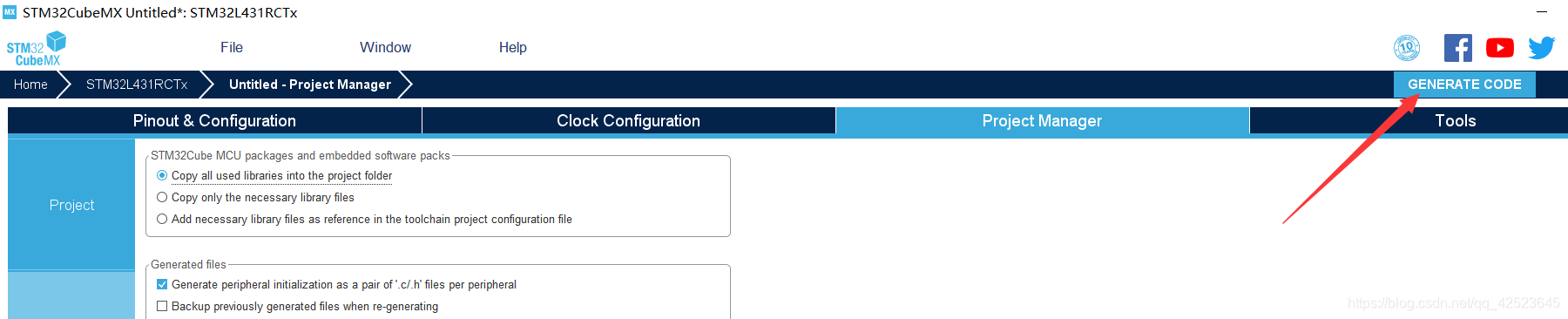

代码生成配置

在这里插入图片描述

生成代码

在这里插入图片描述

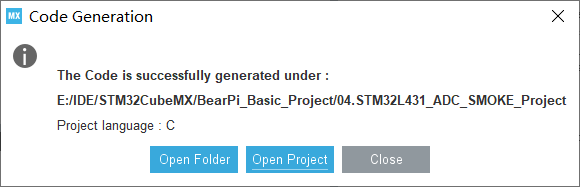

生成成功

在这里插入图片描述

3、在MDK中编写代码

在adc.h中的用户代码区编写以下代码

/* USER CODE BEGIN Prototypes */
uint32_t ADC_GetValue(void);
/* USER CODE END Prototypes */

在adc.c中的用户代码区编写以下代码

uint32_t ADC_GetValue(void)
{
	uint32_t adc_value;
	HAL_ADC_Start(&hadc1);                    //启动ADC单次转换
	HAL_ADC_PollForConversion(&hadc1, 50);    //等待ADC转换完成
	adc_value = HAL_ADC_GetValue(&hadc1); //读取ADC转换数据
	return adc_value;
}

在main.c中的main函数的用户代码区编写以下代码

  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		float smoke_value = (float)ADC_GetValue()/4096*3.3;

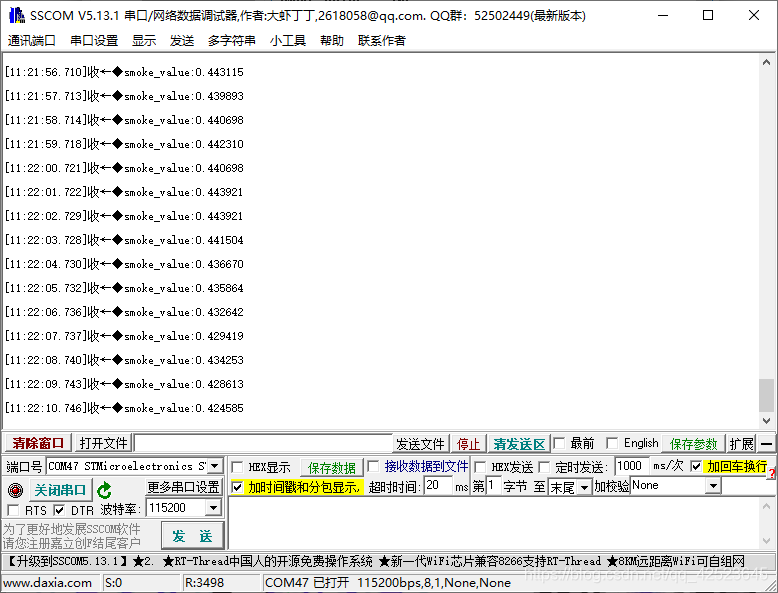

		printf("smoke_value:%f\r\n",smoke_value);
		HAL_Delay(1000);
  }

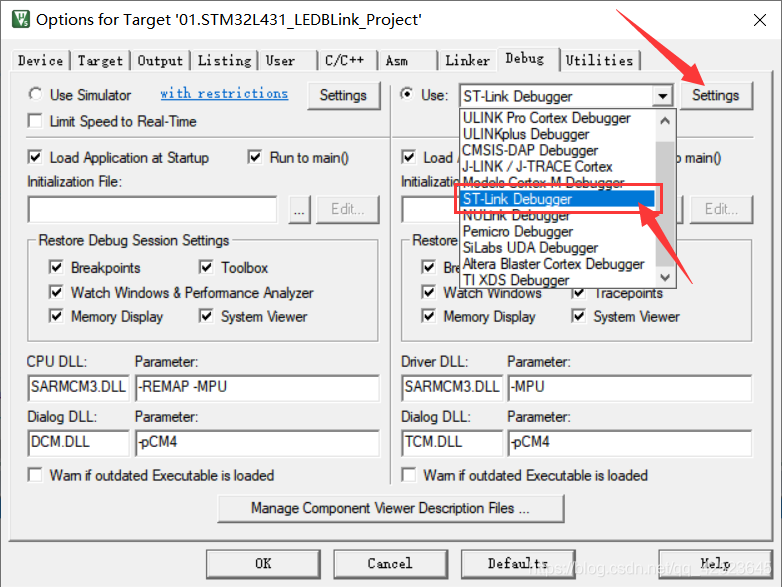

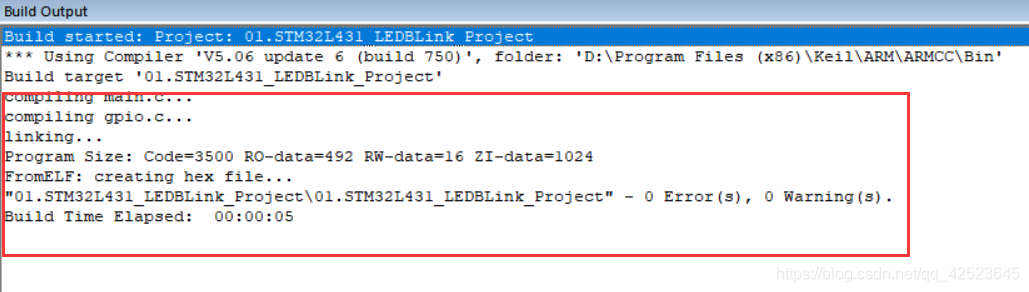

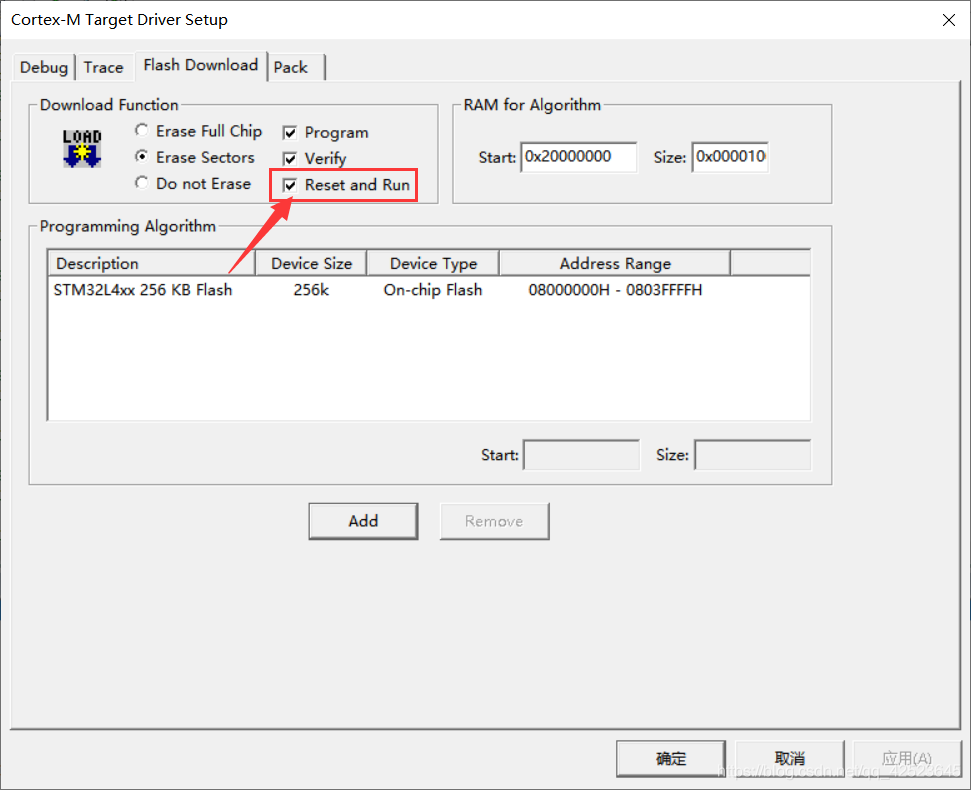

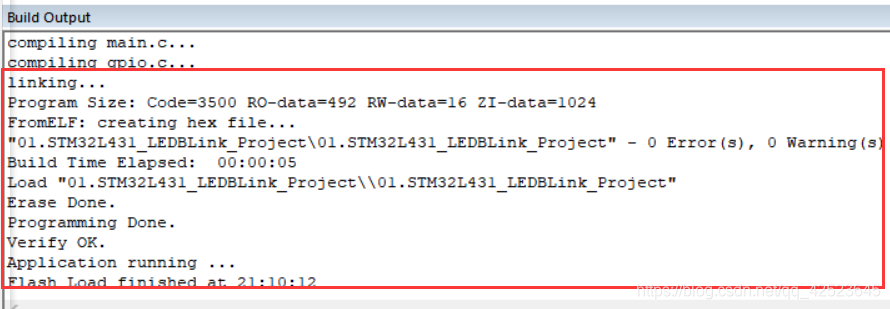

  /* USER CODE END 3 */
