在使用angrutils生成控制流图时出错，它先报FileNotFoundError: [Errno 2] No such file or directory: ‘dot’ : ‘dot’，然后再处理此错误时又引发"dot" not found in path错误，现在记录一下解决错误的过程。

1 首先贴出angr源码

import angr
import claripy
from angrutils import *

def main():
	proj = angr.Project('aa',load_options={"auto_load_libs":False})
	print("----------static----------")
	main = proj.loader.main_object.get_symbol("main")
	start_state = proj.factory.blank_state(addr=main.rebased_addr)
	cfgs = proj.analyses.CFGFast()
	plot_cfg(cfgs,"static",asminst=True,remove_imports=True,remove_path_terminator=True)

if __name__=="__main__":
	main()

经检测发现是下面一句话导致出错。

plot_cfg(cfgs,"static",asminst=True,remove_imports=True,remove_path_terminator=True)

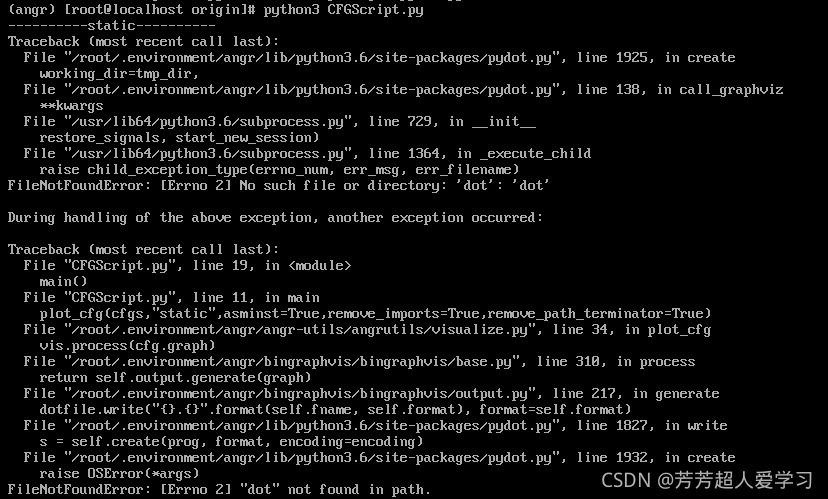

2 出错结果如下所示

在这里插入图片描述

3解决思路

不要使用pip安装graphviz，而使用yum安装，且先安装graphviz再安装pydot，命令如下所示

yum  insall graphviz
pip install pydot

最后生成.png图，说明成功解决此问题。
