Arcmap多次标注

Arcmap标注 管线 流向 arcgis 多次标注

加入有一条污水管线，我们需要对这条管线进行流向的标记，还要对这条管线是什么管线进行标记说明。这里我们就要用到arcmap里面的标注要素功能。
1、首先我们打开arcmap,将需要处理的管线数据导入。

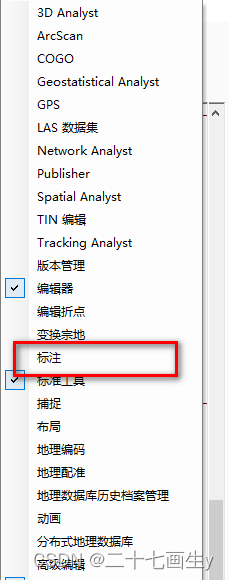

2、右键空白处，点击“标注”，得到标注工具条

3、点击标注，选择里面的“使用Maplex标注引擎

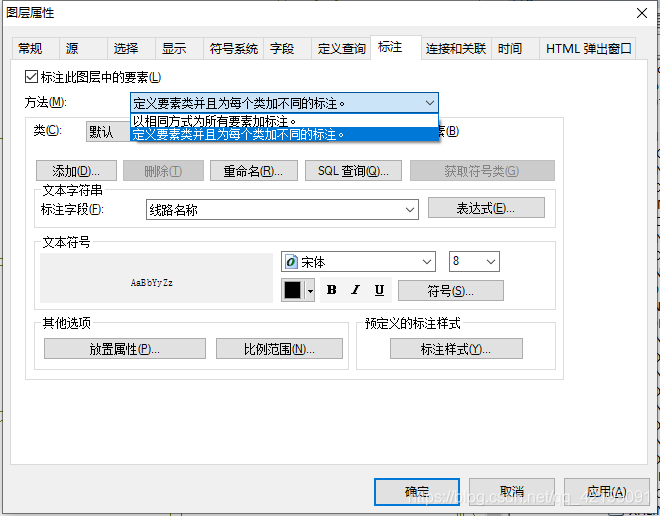

4、双击管线，选择标注，如何选择定义要素类并且为所有要素加标注

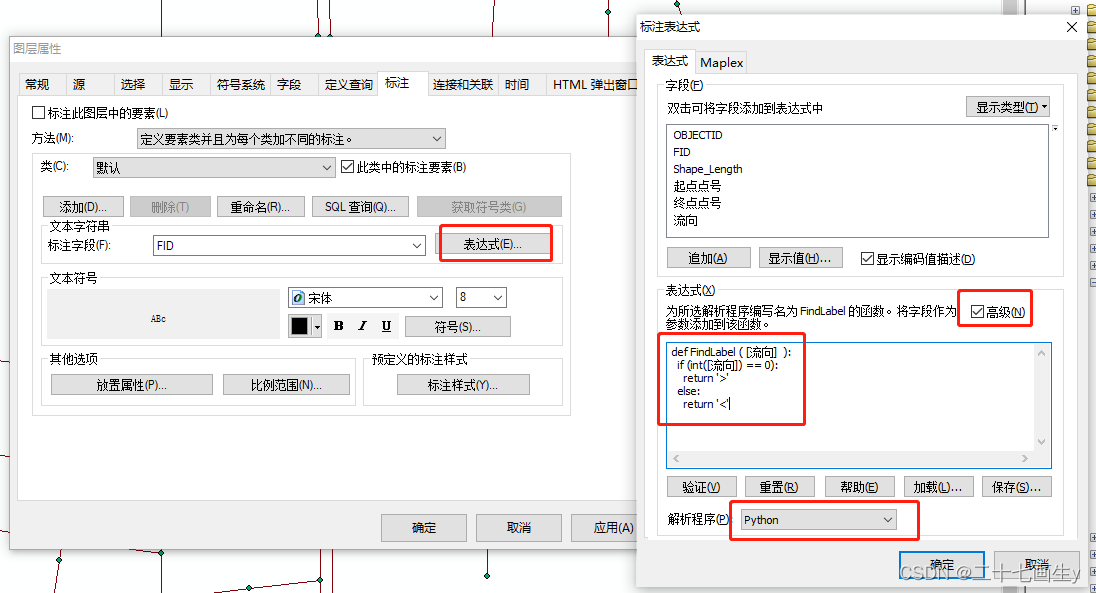

5,点击“表达式”，选择“高级”，解析程序选择“python”，添加python代码。

def FindLabel ( [流向] ):
if (int([流向]) == 0):
return ‘>’
else:
return ‘<’
其中“流向”是线shp里面的字段名。o或者1是流向，其中“0”代表着起点流向终点。“1”代表着终点流向起点

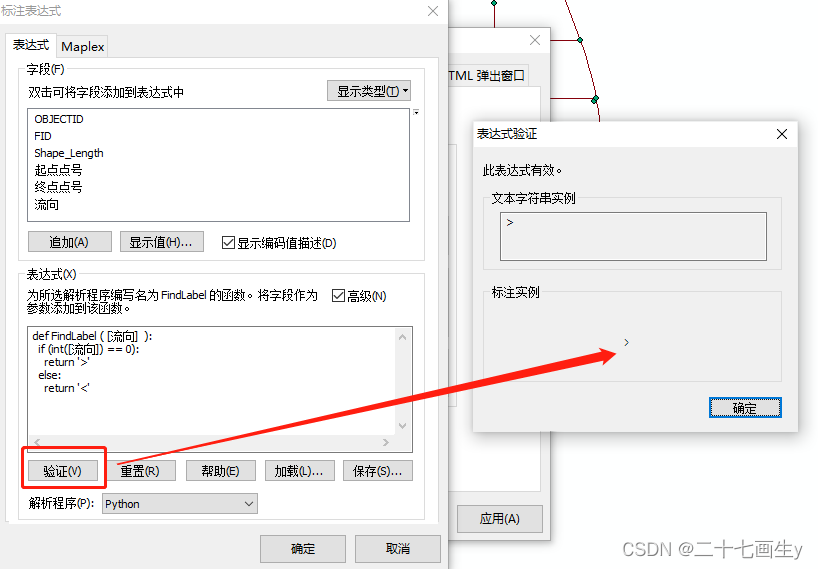

6，点击“验证”，说明表达式正常。

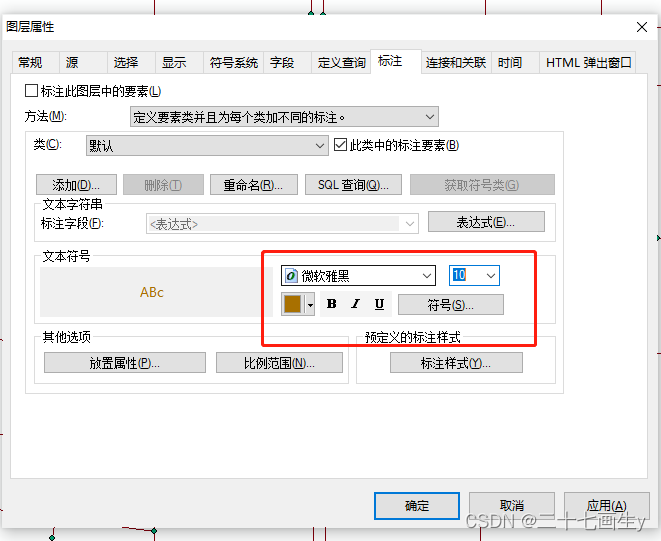

7，调整样式的字体，大小，颜色

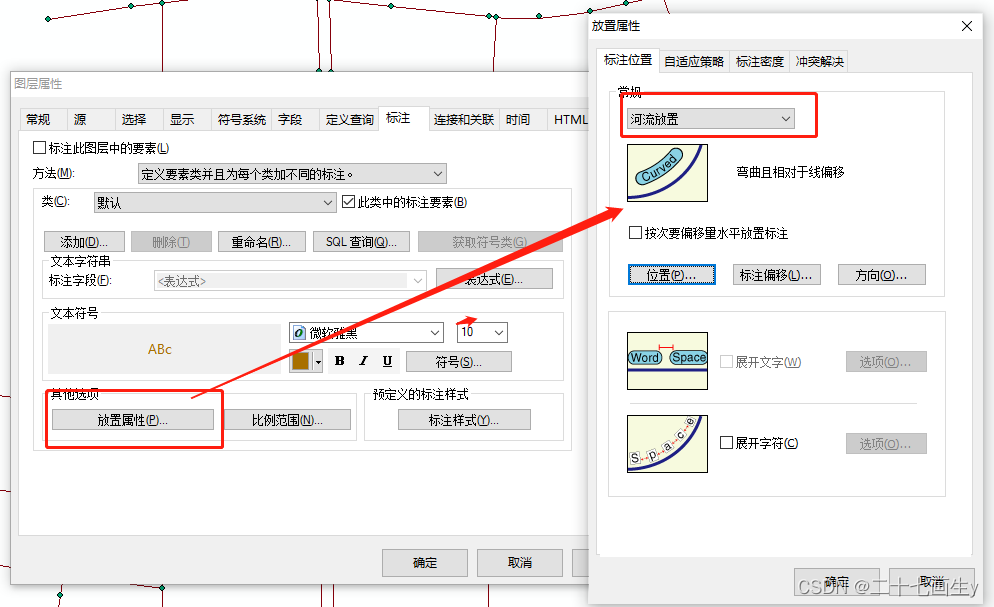

8，设置放置属性，设置河流放置

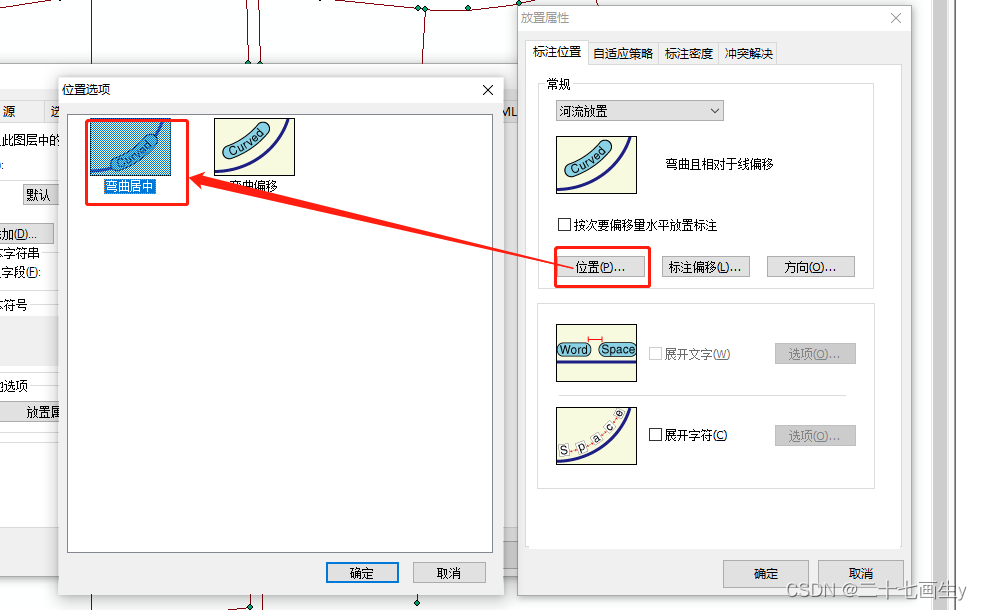

位置里面选择，弯曲居中

方向，将“将标注对齐到线的方向”前面打√。

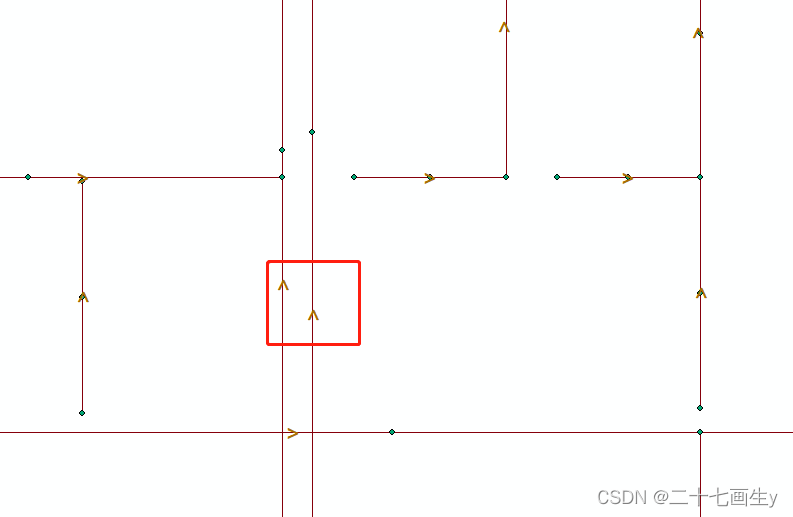

9，最后得到结果
