STM32标准库-DMA实验

1.1 STM32 DMA 简介

DMA控制器支持绕过CPU直接传输数据。STM32一般有DMA1、DMA2两个控制器。

DMA支持各种外设、闪存、SRAM作为数据源和数据目标，具体可查表。 同时仅一个有效。

        DMA（直接存储器访问）允许数据在地址空间间高效复制，由DMA控制器执行，无需CPU干预。STM32可配备2个DMA控制器（DMA1有7通道，DMA2有5通道，DMA2仅在大容量产品中存在），各通道管理外设对存储器的访问请求，并通过仲裁器协调优先级，提高CPU效率。

STM32的DMA特性包括：

•         专用硬件请求与软件触发配置灵活。
•         四级优先权设置，同优先权时硬件决定顺序。
•         支持字节、半字、全字传输宽度，需对齐源和目标地址。
•         循环缓冲管理功能。
•         三事件标志（半传输、完成、出错）可组合为中断请求。
•         支持存储器间、外设与存储器间传输。
•         闪存、SRAM、APB1/2、AHB外设均可作为源和目标。
•         可编程传输数目，最大65536。

        STM32F103ZET6 有两个 DMA 控制器，DMA1 和 DMA2。

        外设（如TIMx、ADC、SPIx、I2Cx、USARTx）产生的DMA请求经逻辑或处理后输入DMA控制器，确保同时仅一个有效，通过仲裁器和DMA_CCRx的优先级配置裁决哪个先执行。

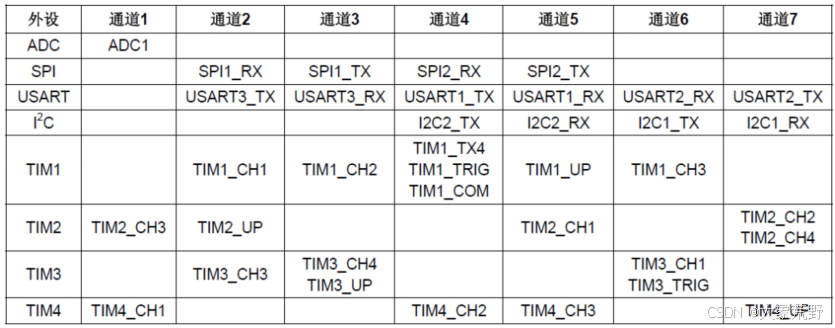

DMA1 各通道一览表

        通道1的多个DMA1请求（如ADC1、TIM2_CH3、TIM4_CH1）通过逻辑或运算合并，确保同一时间仅一个请求能被响应，其他通道同理。

        例如我们想使用 USART1，查表可知需用到DMA1的通道4和通道5。

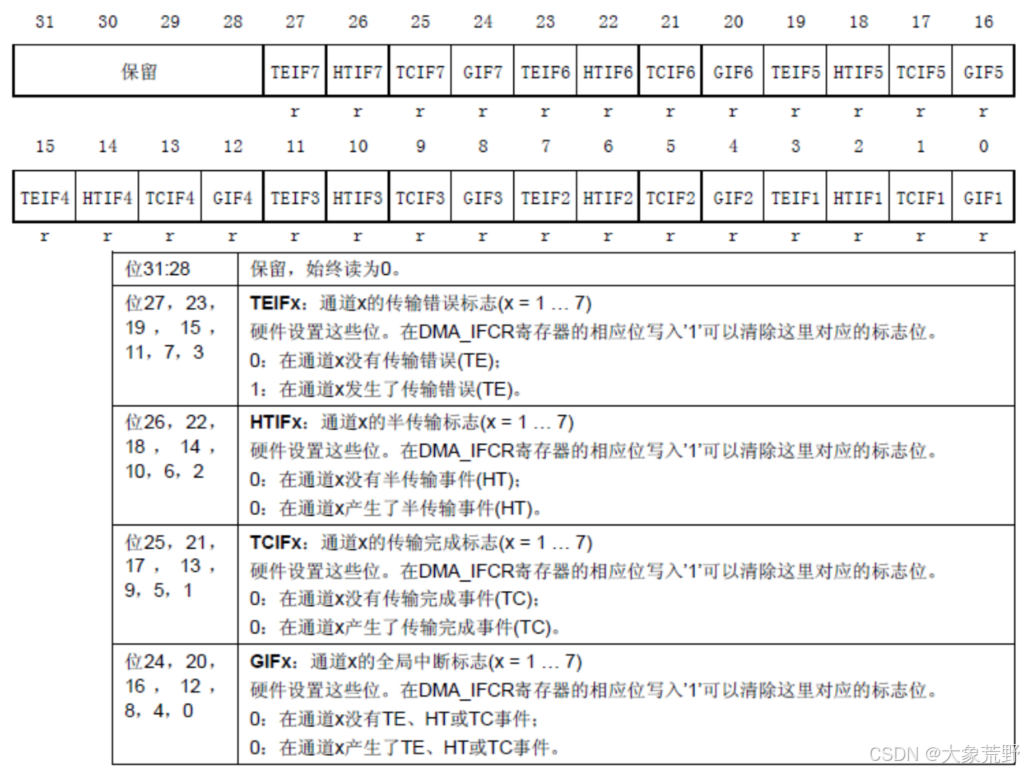

中断状态寄存器(DMA_ISR)

        由于DMA1有7个通道，每个通道有传输错误标志、半传输标志、传输完成标志、全局中断标志，因此DMA_ISR作为32位寄存器使用了4*7=28位。

        半传输指数据已经传输缓冲区的一半。

        全局中断指传输错误、半传输、传输完成任意一个满足都触发。

        最常用的是传输完成标志。如果开启了这些中断，达到条件后就会跳到中断服务函数。

        可通过查询中断状态寄存器DMA_ISR来获得当前DMA的状态。

DMA_ISR寄存器各位描述

中断标志清除寄存器(DMA_IFCR)

         DMA_ISR是只读寄存器，可以用来获得DMA的传输错误、半传输、传输完成、全局中断标志。要清除 DMA_ISR的标志位需要使用中断标志清除寄存器DMA_IFCR。

        传输错误、半传输、传输完成、全局中断标志位，仍然是32位寄存器使用了4*7=28。

DMA_IFCR中断标志清除寄存器

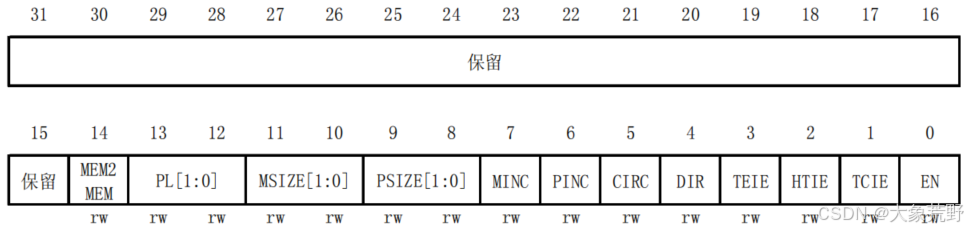

通道x配置寄存器(DMA_CCRx)

        通道x配置寄存器DMA_CCRx用来配置

•                 模式(存储器到存储器模式，寄存器到存储器模式)、
•                 通道优先级(低、中、高、最高)，
•                 存储器数据宽度(8位、16位、32位、保留)，
•                 外设数据宽度(8位、16位、32位、保留)，
•                 存储器地址增量模式(0，1)，  传输完成后地址自增，用于连续传输
•                 外设地址增量模式(0，1)，
•                 循环模式(0，1)，
•                 数据传输方向(从外设读，从存储器读)，
•                 允许错误传输中断(0，1)，
•                 允许半传输中断(0，1)，
•                 允许传输完成中断(0，1)，
•                 通道开启(0，1)

DMA_CCRx寄存器

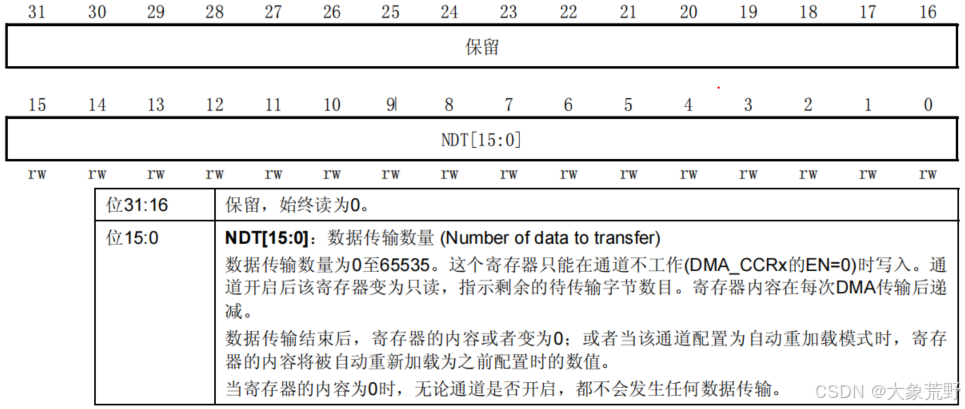

通道x数据量寄存器(DMA_CNDTRx)

        通道x传输数据量寄存器DMA_CNDTRx，用来控制DMA通道x每次要传输的数据量，范围为0~65535，字节。该寄存器的值会随着传输的进行而减少，数据量寄存器的值为0表示传输完成。所以可通过传输量寄存器的值得知当前传输进度。Channel x Number of Data to Transfer Register

数据量寄存器DMA_CNDTRx

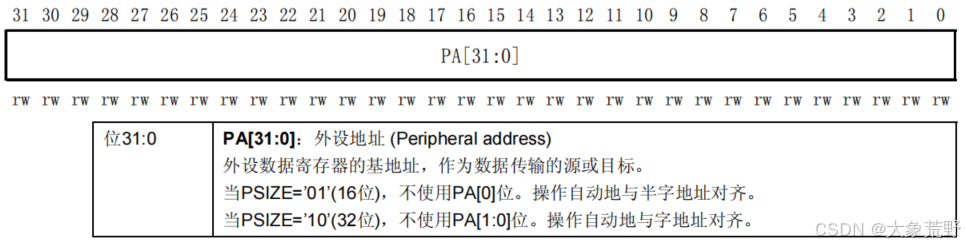

通道x外设地址寄存器(DMA_CPARx)

        通道x外设地址寄存器(DMA_CPARx)，用来存储外设的地址，比如使用串口1，那么该寄存器必须写入 0x40013804(其实就是&USART1_DR)。如果使用其他外设，修改成相应地址即可。

DMA Channel x Peripheral Address Register

通道x外设地址寄存器

        通道x存储器地址寄存器(DMA_CMARx)，用来放存储器的地址，比如使用 SendBuf[5200]数组来做存储器，那么我们在DMA_CMAR寄存器写入&SendBuf就可以了。

1.2 串口1发送配置步骤

1）使能DMA时钟：

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

2）初始化DMA通道4参数：

        创建并填充DMA_InitTypeDef结构体，

        设置外设基地址（如&USART1->DR）、

               内存基地址、

                传输方向（如DMA_DIR_PeripheralDST）、

                传输数据量、

                地址递增模式、

                数据宽度、

                传输模式（如DMA_Mode_Normal）、

                优先级、

                是否存储器到存储器传输等。

        调用

        DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct)

        函数进行初始化。

DMA_InitTypeDef DMA_InitStructure;
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&USART1->DR; // 外设地址
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)cmar; // 内存地址
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST; // 内存到外设
DMA_InitStructure.DMA_BufferSize = 64; // 传输数据量
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; // 外设地址不递增
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; // 内存地址递增
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; // 8位
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; // 8位
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; // 正常模式
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium; // 中优先级
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; // 非内存到内存
DMA_Init(DMA1_Channel4, &DMA_InitStructure); // 初始化DMA1通道4

3）使能串口DMA发送

USART_DMACmd(USART1, USART_DMAReq_Tx, ENABLE); // 使能USART1的DMA发送

4）启动DMA传输

DMA_Cmd(DMA1_Channel4, ENABLE); // 启动DMA1通道4

5）查询DMA传输状态

// 查询DMA1通道4是否传输完成
FlagStatus status = DMA_GetFlagStatus(DMA1_FLAG_TC4);

// 获取DMA1通道4剩余数据量
uint16_t remainingData = DMA_GetCurrDataCounter(DMA1_Channel4);
