1 课题概述
采用哈夫曼树求得的用于通信的二进制编码称为哈夫曼编码。利用哈夫曼编码对文本或图像进行数据压缩，设计数据压缩软件。
课程任务：
设计基于哈夫曼编码的文本和图像压缩软件。
（1）采用静态链表的二叉树等数据结构。
（2）可以随机、文件及人工输入数据。
（3）创建哈夫曼树，生成哈夫曼编码和译码。
（4）源码、编码和压缩后的信息均以文件形式保存。
（5）可以查询和更新数据。
（6）其它完善性或扩展性功能。
2 需求分析
在通信中，我们每天需要交换的信息非常大，如果总是以原文件传输，则会占用非常大的带宽，如果我们能有一个公用的方法，实现文件的解压缩，将大大减少信息传输的压力。霍夫曼编码正是基于字节频率，实现这一功能。
3 方案设计

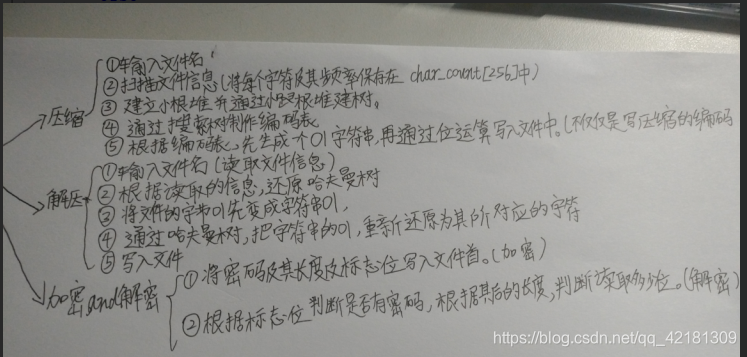

3.1 总体功能设计
3.2. 数据结构设计
抽象数据类型的定义：总共使用了三种抽象数据类型，小根堆template<class T>
class mini_heap
{
T *heap;
int capacity;//容量
int heap_length;//堆元素个数
public:
mini_heap(T *p, int p_length);
//void insert(,int pos)
void push(T p);
//T top() const { return heap[heap_length]; }
T pop();
~mini_heap() {}//delete []heap; }//释放掉申请的内存
};搜索树： template<class K, class E>
struct search_node
{
h_pair< K, E> element;//h_pair.first代表key,pair.second代表value
search_node *p;
search_node *left;
search_node *right;
};（h_pair为我们模仿STLpair写的数据类型）
霍夫曼树：class hf_tree
{
hf_node *hf_array;//静态霍夫曼树组
int root;//记录根节点的位置
int size;//字符数
int code_flag;//判断是否有密码
int code_length;//密码的长度
int remain;//最后一个字符的位数
int char_count[256];//箱子
string de_eof;//储存结束符所对应的编码
search_tree<unsigned char, string> tab;//编码表
//search_tree<string, unsigned char> de_tab;//解码表
string s_in, s_buff, s_out;//输入输出及中途字符串
int i;
string f_code;//保存文件密码
FILE *f_out, *f_in;
void make_hftree();
void make_tab();
void make_code(string s);
//void decode(string s, string f_suffix);
public:
hf_tree() {};
void decode(string s, string f_suffix);
void compresss(string s);
};其中最主要的hf_node *hf_array;是基于 struct hf_node
{
int parent, right, left;
h_pair<int, unsigned char> node;//储存的字符及频率
string code;
public:
hf_node() :parent(0), right(0), left(0) {}
//hf_node(hf_node& x):code(x.code),node(x.node), parent(x.parent), right(x.right),left(x.left) {}
bool operator <(hf_node q) { return node < q.node; }
bool operator >(hf_node q) { return node >q.node; }
};设计的结构体

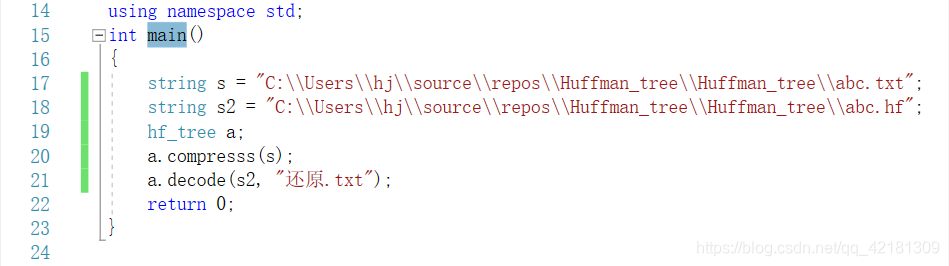

主程序的流程：选择压缩功能还是解压功能，输入文件名，输出对应的解压文件。
各程序模块之间的调用关系：main函数里调用hf_tree.cpp模块，hf_tree类调用mini_heap.h和h_pair.h和search_tree.h模块。
3. 主算法设计
3.3 构想：首先我们要确定是构想。
3.31编码原理：霍夫曼编码的原理是啥，许多教科书上的写法是按照字符出现的频率编码。我也险些被拉入坑里。虽然这么说也有一定的正确性，我们考察一个字符串aaabbc，如果我们不压缩存储按照ASCII码，我们需要6x8+8(\0)个存储空间。如果我们重新对aaabbc编码，使每个字符在计算机的存储不占8位，而使出现频率高的字符编码位01或者011等小于8位，那么存储所需要的空间将减少。（这里通过小根堆，因为小根堆是一个很好的优先级队列，你只用抛出两个最小的，然后把抛出后的两个最小的和，成为一个新节点，再加进去，重复，直到优先级队列为空就行了）
3.32实际碰到问题及解决方案：
3.321 编码问题： 教科书上说的编码，ASCII码，在实际用C++编程时，碰到的问题，比如ASCII码值就128个，但一个字节实际2的8次方，256个。超了怎么办？还有就是中文字符问题，中文字符表示可不止占一个字节，这可怎么压缩？曾经尝试过用宽字符wchar_t后来，证明这是一个错误的方案。仔细研究下,相通了。教科书上很大的误区，是按字符根据其出现的频率压缩。我觉得是不准确的，应该是按一个字节出现的频率压缩，一个字节有0到255种取值，根据字节值出现得频率，对每个字节进行编码。这样我们也就不用考虑中文，英文，反正最后在计算机中都是以字符存储得。
3.322 文件操作与字符串问题：

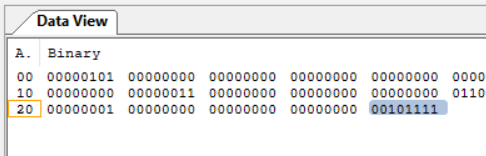

在知道原理后，最大的问题在于比如011在文件中占一个字节不到，我们操作数据的最小单位是字节，不是bit。怎么办呢？解决方案是位运算操作实现文件01序列与字符串01序列。在操作时，我们操作字符串的01序列，写入文件时按位写如文件。
那就有两个转换。首先时压缩时我们要把字符串的0和1，压缩到文件里。这里还有一个考量是我们每个字节是占8位的，字符串的长度不一定是8的倍数。怎么办呢，结尾全部补以1。不然不能就无法存储到计算机里,那还有一个问题就是怎么直到字符串什么时候截止呢。网上我曾经看到的一个想法是设立一个eof，这很像字符串的设计思想。实际上我之前也这么做了，只是后来我想到一个更好的解决方案。因为你如果设置eof， 极端情况会不会一个字节256个字符全部出现，那么你就需要一个257来编码，你的编码表就不能是char型了，要换成short型得，这显然是不划算得。所以后来我选择了多记录一个remain，记录剩余的位。再文件与字符串之间转换时，通过remain区分哪些是多余的。
3.323 编码解码效率问题考量
刚才我们已经讨论了，如何实现huffman树，在实现huffman树的时候struct hf_node
{
int parent, right, left;
h_pair<int, unsigned char> node;//储存的字符及频率
string code;
}
编码：在节点里，我其实已经通过一个字符串储存了code的编码了，我们把原文件的01串unsigned char串转换成01，一个很好的方法，我们挨个再扫字符串，找霍夫曼树的叶子节点把对应的code取出，但，，，这速度真的铁定比如不如搜索树快，所以我写了制作编码表的函数，你只要根据unsigned char的值，找搜索树就行了（以前写模板类的时候，红黑树没写出来），红黑树会更快。
然后解码，我也尝试试过写解码表，这里效率确实就不如huffman树了，测试慢了非常非常多，我分析出了为什么，解码你用的是code也就是字符对应的编码字符串，去找对应的字符，如果用搜索树，是比较字符串是否相等，比较字符串的实质是挨个比字符，速度当然慢了，所以这里采用的策略是根据编码串的01顺着霍夫曼树找，找到一个叶子节点出来一个字符。
3.324 加密解密功能
这个是一个额外的功能，主要是将密码，它的长度，标志为写到文件首用于判断。
4方案实现
最基础的是h_pair的实现，这是模仿C++的pair
template<class K, class E>
struct h_pair
{
public:
K first;
E second;
h_pair() {}
h_pair(K a, E b) :first(a), second(b) {}
h_pair(K a) :first(a) {}
bool operator <(h_pair<K, E> node) { return first < node.first; }//因为要构造最小优先级队列，重载小于
bool operator >(h_pair<K, E> node) { return first > node.first; }//因为要构造最小优先级队列，重载大于
~h_pair() {}
};
首先是小根堆的实现，我采用了模板类，主要参考了《算法导论》,小根堆即堆顶一定是最小元素的一种数据结构，它是一个顺序结构，它的初始化通过数组，是从底层开始要满足小根堆的性质，一直往前走，然后插入和删除，均是通过比较和位置变动实现。不详谈，这是代码。
template<class T>
class mini_heap
{
T *heap;
int capacity;//容量
int heap_length;//堆元素个数
public:
mini_heap(T *p, int p_length);
//void insert(,int pos)
void push(T p);
//T top() const { return heap[heap_length]; }
T pop();
~mini_heap() {}//delete []heap; }//释放掉申请的内存
};
template<class T>
mini_heap<T>::mini_heap(T *p, int p_length)
{
capacity = heap_length = p_length;
heap = p;//用堆封装数组
for (int root = heap_length / 2; root >= 1; --root)//因为完全二叉树从n/2+1为叶子节点，所以从最下层的一个有孩子节点的算起
{
int s = root;//s代表当前向下走的节点
int left, right;//左右孩子
int mini;//最小值
while (s * 2 <= heap_length)//当s没到外部节点的时候
{
left = s * 2;
right = s * 2 + 1;
mini = s;
if (heap[left]<heap[mini])
mini = left;//如果小于左孩子
if (right <= heap_length && heap[right] < heap[mini])
mini = right;//分析可知，对于内部节点左孩子一定存在，有孩子可能不存在
if (mini == s)
break;//找出三者最小，如果已经满足则跳出
else
{
T temp = heap[mini];
heap[mini] = heap[s];
heap[s] = temp;//交换
s = mini;//向下走
}
}
}
}
template<class T>
T mini_heap<T>::pop()
{
T max = heap[1];
heap[1] = heap[heap_length--];//先将第一个覆盖并减一
int s = 1;//s代表当前向下走的节点
int left, right;//左右孩子
int mini;//最小值
while (s * 2 <= heap_length)//当s没到外部节点的时候
{
left = s * 2;
right = s * 2 + 1;
mini = s;
if (heap[left]<heap[mini])
mini = left;//如果小于左孩子
if (right <= heap_length && heap[right] < heap[mini])
mini = right;//分析可知，对于内部节点左孩子一定存在，有孩子可能不存在
if (mini == s)
break;//找出三者最小，如果已经满足则跳出
else
{
T temp = heap[mini];
heap[mini] = heap[s];
heap[s] = temp;//交换
s = mini;//向下走
}
}
return max;
}
template<class T>
void mini_heap<T>::push(T p)
{
if (heap_length == capacity)
{
T*q = new T[2 * capacity + 1];
for (int i = 0; i <= capacity; ++i)
q[i] = heap[i];
//delete heap;
capacity *= 2;
heap = q;
}//如果容量已满先加倍
heap[++heap_length] = p;//先放入
int pos = heap_length;
while (pos / 2)//当没到根节点的时候
{
int parent = pos / 2;
if (heap[parent] >heap[pos])
{
T temp = heap[parent];
heap[parent] = heap[pos];
heap[pos] = temp;
pos = parent;
}//不满足二叉树性质,往上走
else
break;
}
}
搜索树,搜索树是通过链表来实现的，因为没考虑平衡因子，也没考虑旋转的红黑，这也没什么难度。唯一的亮点在于通过内嵌类实现迭代器，这是我很早之前的一个尝试。方便了我遍历搜索树。
template<class K, class E>
struct search_node
{
h_pair< K, E> element;//h_pair.first代表key,pair.second代表value
search_node *p;
search_node *left;
search_node *right;
};
template<class K, class E>
class search_tree
{
search_node<K, E> * root, *bg;//bg保存第一个最小指针的位置
int num;
public:
search_tree() { bg = root = NULL; num = 0; }
int size()const { return num; }
bool empty() const { return num == 0; }
void insert(h_pair <K, E> &thepair);
h_pair<K, E> top()const { return root->element; }
h_pair<K, E>* find(K key) const;
search_node<K, E> * begin() { return bg; }
search_node<K, E> * end() { return NULL; }
//void for_inorder(node<K, E> *p)const;
class iterator;//内嵌类做map的迭代器
~search_tree() {}
};
template<class K, class E>
class search_tree<K, E>::iterator
{
search_node< K, E> *it;
public:
iterator() { it = NULL; }
iterator(search_node< K, E> *p)
{
it = p;
}
h_pair<K, E> * operator ->()
{
return &(it->element);
}
h_pair<K, E> operator *()
{
return (it->element);
}//重载->和*
void operator =(search_node<K, E>* p)
{
it = p;
}//重载=
bool operator ==(search_node<K, E>* p)
{
return it == p;
}//重载==
bool operator !=(search_node<K, E>* p)
{
return it != p;
}//重载!=
void operator ++()
{
if (it == NULL)
{
throw;
}
if (it->right != NULL)//当当前节点有右孩子的情况
{
it = it->right;
while (it->left != NULL)
it = it->left;
}
else
{
while ((it->p != NULL) && (it == it->p->right))
it = it->p;
it = it->p;
}
}//重载前置++
void operator --()
{
if (it == NULL)
{
throw;
}
if (it->left != NULL)//当当前节点有左孩子的情况
{
it = it->left;
while (it->right != NULL)
it = it->right;
}
else
{
while ((it->p != NULL) && (it == it->p->left))
it = it->p;
it = it->p;
}
}//重载前置--
~iterator() {};
};//内嵌类做map的迭代器*/
template<class K, class E>
h_pair< K, E>* search_tree<K, E>::find(K key) const
{
search_node < K, E> *p = root;
while (p != NULL)
{
if (p->element.first < key)
p = p->right;
else if (p->element.first > key)
p = p->left;
else
return &(p->element);//找到了返回其中的element
}
return NULL;//未找到
}
template<class K, class E>
void search_tree<K, E>::insert(h_pair < K, E> &thepair)
{
search_node<K, E> *newsearch_node = new search_node<K, E>;
newsearch_node->element.first = thepair.first;
newsearch_node->element.second = thepair.second;
newsearch_node->left = newsearch_node->right = NULL;//上色//先开辟一个新的节点空间,并赋值
if (root == NULL)//还没有节点的情况下
{
root = newsearch_node;
root->p = NULL;//没有父亲
bg = root;
++num;
return;//提前退出
}
search_node<K, E> *p = root, *pp = NULL;//pp代表当前节点的父亲
while (p != NULL)
{
pp = p;
if (thepair.first < p->element.first)
{
p = p->left;
}
else if (thepair.first > p->element.first)
{
p = p->right;
}
else //如果key相等，直接覆盖提前退出
{
p->element.second = thepair.second;
return;
}
}
++num;
newsearch_node->p = pp;//p为当前节点插入的位置，所以他的父亲是pp
if (thepair.first > pp->element.first)
{
pp->right = newsearch_node;
}
else
pp->left = newsearch_node;
p = root;//p用来遍历bg是否需要矫正
while (p->left != NULL)
p = p->left;
bg = p;//矫正
}
霍夫曼树的实现：
首先是节点，它要包含什么？ 他得有父亲，有左右孩子，但它还应该有的是它所储存的字符及其频率，以及它所对应的编码。
struct hf_node
{
int parent, right, left;
h_pair<int, unsigned char> node;//储存的字符及频率
string code;
public:
hf_node() :parent(0), right(0), left(0) {}
//hf_node(hf_node& x):code(x.code),node(x.node), parent(x.parent), right(x.right),left(x.left) {}
bool operator <(hf_node q) { return node < q.node; }
bool operator >(hf_node q) { return node >q.node; }
};
其次是霍夫曼类，我给它留了两个接口，一个是压缩，一个是解压。这里要说明一下文件操作我用的是C语言的，因为C++用的时候出了一些bug，最后就用的C语言。这个类重点是它的私有部分。
class hf_tree
{
hf_node *hf_array;//静态霍夫曼树组
int root;//记录根节点的位置
int size;//字符数
int code_flag;//判断是否有密码
int code_length;//密码的长度
int remain;//最后一个字符的位数
int char_count[256];//箱子
string de_eof;//储存结束符所对应的编码
search_tree<unsigned char, string> tab;//编码表
//search_tree<string, unsigned char> de_tab;//解码表
string s_in, s_buff, s_out;//输入输出及中途字符串
int i;
string f_code;//保存文件密码
FILE *f_out, *f_in;
void make_hftree();
void make_tab();
void make_code(string s);
//void decode(string s, string f_suffix);
public:
hf_tree() {};
void decode(string s, string f_suffix);
void compresss(string s);
};
首先我们来看压缩
const char* filename = s.c_str();
f_in = fopen(filename, "rb");
while (!feof(f_in))
s_in += getc(f_in);
fclose(f_in);
//cout << s_in.length()<<endl;
s_in.pop_back();
for (int i = 0; i < 255; ++i)
char_count[i] = 0;
for (int i = 0; i<s_in.length(); ++i)
{
int q = unsigned char(s_in[i]);
++char_count[q];
}//因为ASCII为一个字节，所以来个0xFF的箱子
首先要读，并储存频率，这里面最难的是下面
size = 0;
for (int i = 0; i<256; ++i)
if (char_count[i] != 0)
++size;
hf_node*pq = new hf_node[size + 1];//初始化优先级队列pq
cout << size << endl;
int pos = 0;
for (int i = 0; i<256; ++i)
if (char_count[i] != 0)
{
++pos;//因为小根堆，我们没用0元素，所以从1开始
pq[pos].node.second = i;
pq[pos].node.first = char_count[i];
}
pq[pos].node.first = 0;//加入结束符,将频率设置为1，确保他一定在表的第0位
mini_heap<hf_node> min(pq, size);//初始化小根堆
delete[]hf_array;
hf_array = new hf_node[size * 2];//因为完全二叉树2*n-1,但一号元素不用，所以申请2*size
pos = 0;
for (int i = 1; i <= size - 1; ++i)
{
hf_array[++pos] = min.pop();//删除并返回最小值
hf_array[++pos] = min.pop();
hf_node parent;
parent.left = pos - 1;
parent.right = pos;
parent.node.first = hf_array[pos].node.first + hf_array[pos - 1].node.first;
//cout<< parent.node.first << " " << parent.left << " " << parent.right << endl;
min.push(parent);
}
hf_array[++pos] = min.pop();
for (int i = 1; i <= 2 * size - 1; ++i)
{
int child;
if (hf_array[i].left != 0)
{
child = hf_array[i].left;
hf_array[child].parent = i;
}
if (hf_array[i].right != 0)
{
child = hf_array[i].right;
hf_array[child].parent = i;
}
}//因为父亲的位置再次排序会变所以根据判断有没有孩子，认父亲
root = pos;
注意：hf_array = new hf_node[size * 2];//因为完全二叉树2*n-1,但一号元素不用，所以申请2*size，这是我们建立一个静态链表的基础，知道要编码的节点数，然后申请了整棵树的节点，刚开始觉得铁定用动态链表方便啊，但无奈题目要求静态那没办法了，这着实花了一番功夫，因为父亲的位置是会变得，你从小跟堆出来的两个节点，你制造一个新的节点进去，这个新的节点什么时候出来？你之后很难找父亲，经过一番推导，再次遍历建立正确得节点关系。
for (int i = 1; i <= 2 * size - 1; ++i)
{
int child;
if (hf_array[i].left != 0)
{
child = hf_array[i].left;
hf_array[child].parent = i;
}
if (hf_array[i].right != 0)
{
child = hf_array[i].right;
hf_array[child].parent = i;
}
}//因为父亲的位置再次排序会变所以根据判断有没有孩子，认父亲
然后就是转码问题了，
首先是原串比如abc,转成对应得01串，再写入文件，这里主要运用位运算。8个为一位压缩
void hf_tree::make_code(string s)
{
for (int i = 0; i <s_in.length(); ++i)
{
unsigned char b = unsigned char(s_in[i]);
h_pair<unsigned char, string> *p = tab.find(b);
if (p != NULL)
{
s_buff += p->second;
}
}
remain = s_buff.length() % 8;//求余下的位
for (int i = 1; i <= (8 - remain); ++i)
{
s_buff += '1';
}//后面的位全部填满1
//cout << s_buff << endl;
int q = s_buff.length() / 8;//先分成整的字节段
for (int i = 0; i <q; ++i)
{
unsigned char c = 0;
for (int j = 8 * i; j < 8 * (i + 1); ++j)//
{
c = c << 1;//左移一位
if (s_buff[j] == '1')
{
c += 1;
}
}
s_out += c;
}
//cout << s_out.length() << endl;
int i;
for (i = s.length() - 1; s[i] != '.'; --i);
s.erase(i);
s += ".hf";
//cout << "请选择是否加密：" << endl;
cout << "请输入密码" << endl;
cin >> f_code;
const char* filename = s.c_str();
f_out = fopen(filename, "wb");
code_length = f_code.length();
putw(code_length, f_out);
code_flag = 0;
putw(code_flag, f_out);
const void *buff = f_code.c_str();
fwrite(buff, f_code.length(), 1, f_out);
putw(remain, f_out);
putw(size, f_out);
for (int i = 0; i < 256; ++i)
{
if (char_count[i] != 0)
{
unsigned char q = i;
fputc(q, f_out);
putw(char_count[i], f_out);
}
}
buff = s_out.c_str();
fwrite(buff, s_out.length(), 1, f_out);
fclose(f_out);
}
01串变为abc，是上面的逆过程，先变成一个字符串01，然后通过huffman树变为abc。
void hf_tree::decode(string s, string f_suffix)
{
s_buff.clear();
s_out.clear();
const char* filename = s.c_str();
f_in = fopen(filename, "rb");
code_length = getw(f_in);
code_flag = getw(f_in);
if (code_flag == 0)
{
cout << "请输入密码：" << endl;
cin >> f_code;
string match;
for (int i = 0; i < code_length; ++i)
{
match += fgetc(f_in);
}
if (match != f_code)
{
cout << "有误" << endl;
return;
}
remain = getw(f_in);
size = getw(f_in);
}
else
{
remain = code_length;
size = code_flag;
}
for (int i = 0; i < size; ++i)
{
int pos;
pos = fgetc(f_in);
char_count[pos] = getw(f_in);
}
while (!feof(f_in))
s_out += fgetc(f_in);
s_out.erase(s_out.length() - 1);
//cout << s_out.length();
//cout << b;
make_hftree();
for (int i = 0; i < s_out.length(); ++i)
{
unsigned char c(s_out[i]);
for (int j = 1; j <= 8; ++j)
{
if (c >= 128)
s_buff += '1';
else
s_buff += '0';
c = c << 1;//通过不断左移判断最高位找出值
}
}
s_out.clear();
bool flag = 0;
cout << s_buff.length() << endl;
int pos = root;
int q = (s_buff.length() / 8 - 1) * 8 + remain;
for (int i = 0; i < q; ++i)
{
if (s_buff[i] == '0')
pos = hf_array[pos].right;
else
pos = hf_array[pos].left;
if (hf_array[pos].left == 0 && hf_array[pos].right == 0)
{
s_out += (unsigned char)hf_array[pos].node.second;
pos = root;//重置
}
}
s.erase(s.length() - 2);
s += f_suffix;
filename = s.c_str();
f_out = fopen(filename, "wb");
const void *buff = s_out.c_str();
fwrite(buff, s_out.length(), 1, f_out);
fclose(f_out);
}
最后是加密解密问题：
这个功能不难就将加密解密需要的信息写在文件首判断就行。
加密：
cout << "请输入密码" << endl;
cin >> f_code;
const char* filename = s.c_str();
f_out = fopen(filename, "wb");
code_length = f_code.length();
putw(code_length, f_out);
code_flag = 0;
putw(code_flag, f_out);
const void *buff = f_code.c_str();
解密：
cout << "请输入密码：" << endl;
cin >> f_code;
string match;
for (int i = 0; i < code_length; ++i)
{
match += fgetc(f_in);
}
if (match != f_code)
{
cout << "有误" << endl;
return;
}
不足：尾缀问题：
这是一个没有解决的问题，也是刚开始设计完全没考虑到的问题，尾缀其实就文件名嘛，写完才发现，你比如一个txt加密，你不仅仅应该还原完文件的所有内容，你还应该储存文件的格式，因为你解压完，你一定是有格式的，如果你不储存txt，怎么输出，我这里是投机取巧的把txt再解压的时候人为的输入了进去，但其实不应该的。希望寒假有空能帮这个东西继续完善。
5.测试与调试：
原文件，压缩文件，及还原文件
调试：通过VS还有一款软件
，它可以看一个文件里面的二进制编码，帮助了我找出了文件的错误。

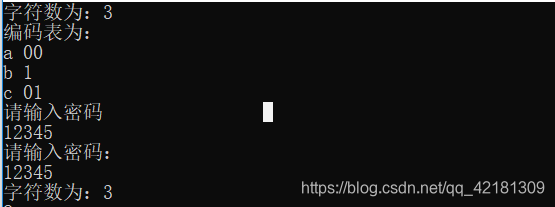

这是用一个最简单的abc文件
第一个输入是压缩，第二个为解码
最后一个字节为0010111，正好是abc及我们补的1，至于为什么前面那么多东西，你得储存频率和字符，还有密码，所以少字节没啥好压缩的。

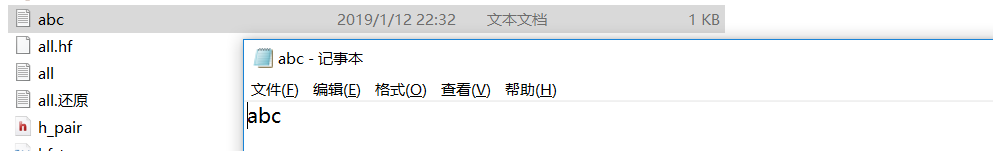

也还原了。
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
