vscode 下 plantUML预览失败问题解决

系统： win10 需要安装下面这个安装包
/Packages/stable/windows/10/msbuild/Release/Win32

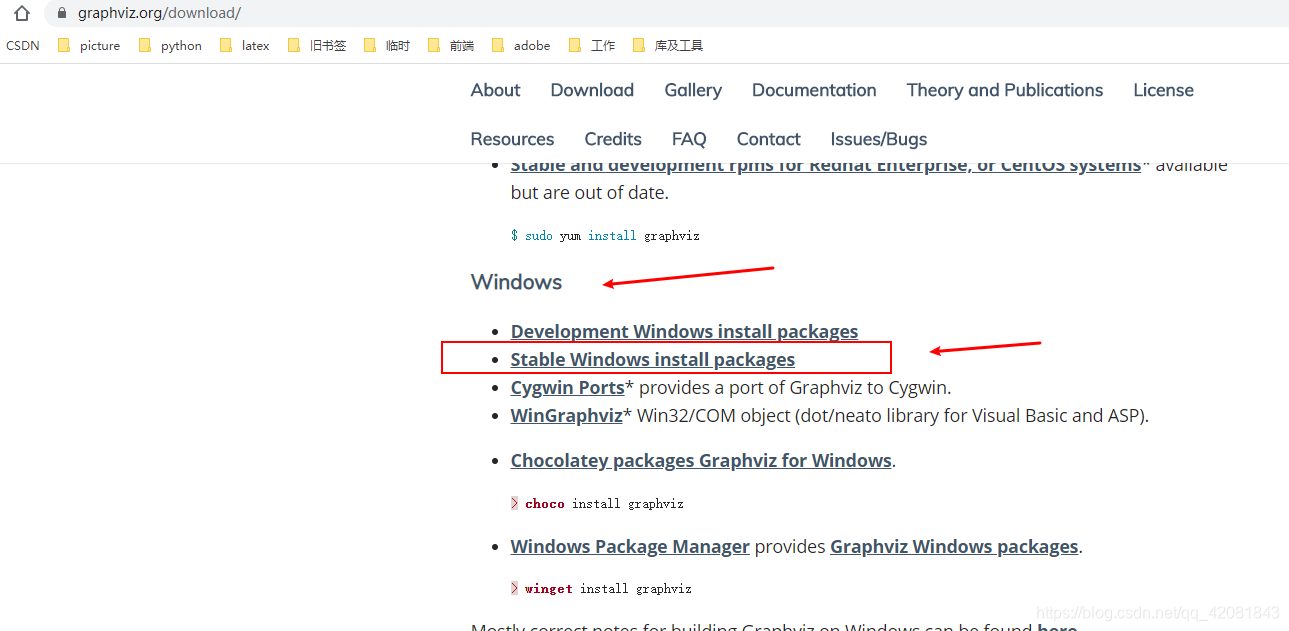

到官网下载页面，点击
在这里插入图片描述

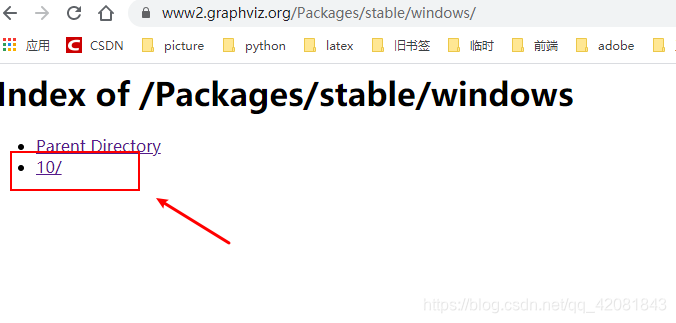

然后
在这里插入图片描述

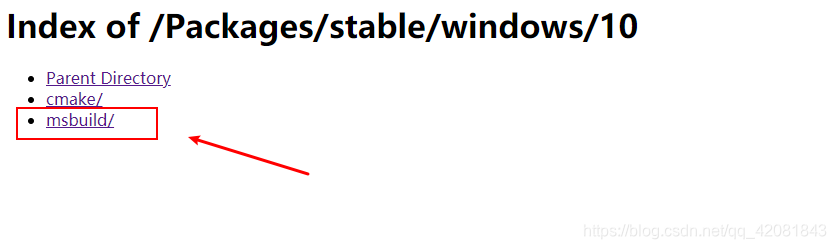

再进去
在这里插入图片描述

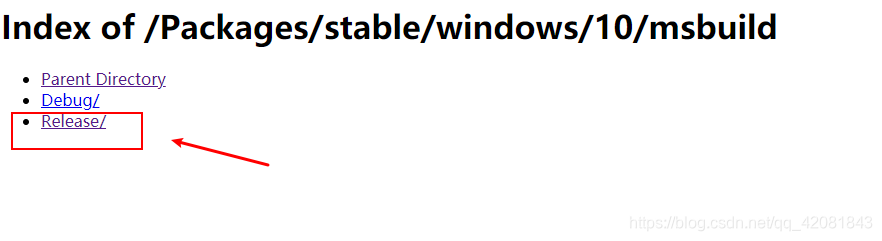

选择release
在这里插入图片描述

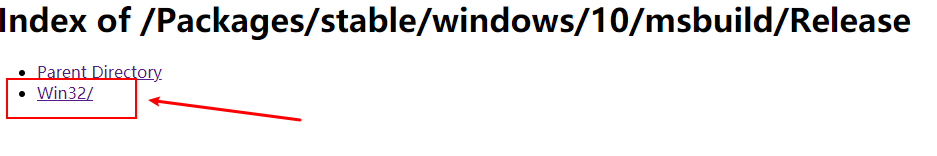

虽然我是64位系统，但选择这个是正常运行的
在这里插入图片描述

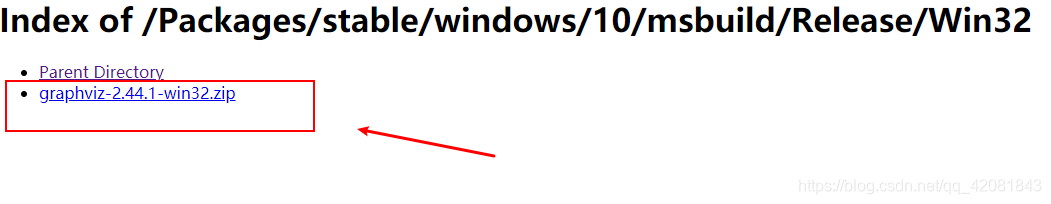

点击去下载
在这里插入图片描述
解压到你想要的路径，环境变量的设置就是你解压的位置
至于vscode下使用plantUML需要什么插件，环境变量需要怎么设置，java的安装及环境变量的使用，其他博客都有详细说明，本文只是遇到多行在vscode下渲染失败的问题。
