UML类图讲解 ~附带图片简单易懂

最新推荐文章于 2024-08-01 10:42:31 发布
最新推荐文章于 2024-08-01 10:42:31 发布
阅读量710 收藏 3
点赞数 1
分类专栏： 新手向 后端 设计模式 文章标签： 设计模式 java
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_42062314/article/details/107745949
版权

UML图


在这里插入图片描述

基本介绍

UML-Unified modeling language （统一建模语句）

  • 用于方便快速描述软件模型中各个元素之间的关系

类图

  • 依赖
  • 泛化
  • 实现
  • 关联
  • 聚合
  • 组合

一、依赖关系

Dependency

在这里插入图片描述

介绍

类中使用到了对方,那么他们之间就存在依赖关系

依赖方式:

  1. 类中用到了对方
  2. 是类的成员变量
  3. 是方法的返回参数
  4. 是方法接收的参数类型
  5. 方法中使用到

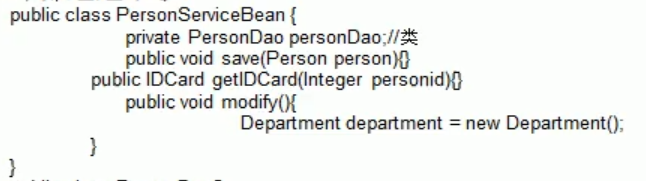

案例

在这里插入图片描述

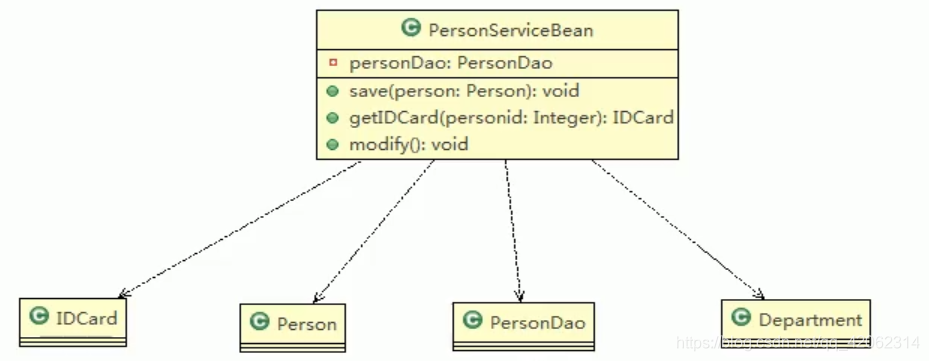

其对应的UML图
在这里插入图片描述

二、泛化关系

关键字:extends

Generalization

在这里插入图片描述

介绍

泛化关系实际上就是继承关系，他是依赖关系的特例

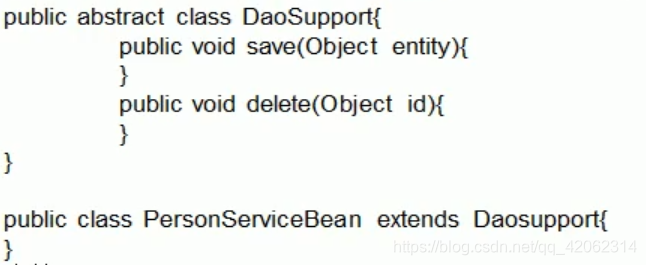

案例

在这里插入图片描述

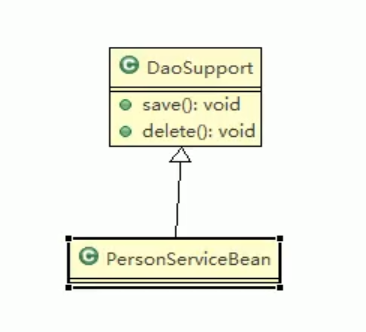

对应的类图(记得箭头指向父类)
在这里插入图片描述

三、实现关系

关键字:implements

Realization

在这里插入图片描述

介绍

实现关系实际上就是A类实现B类，他是依赖关系的特例

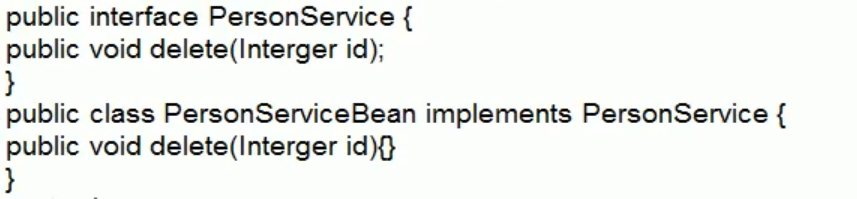

案例

在这里插入图片描述

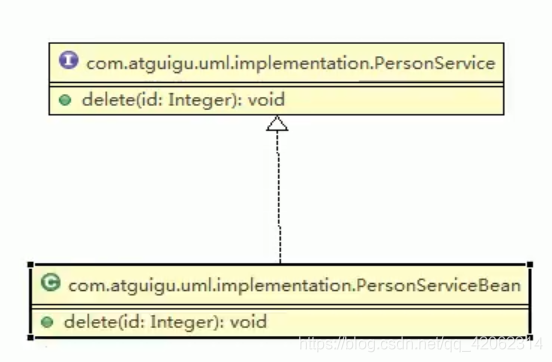

对应的类图(记得箭头指向父类)

在这里插入图片描述

四、关联关系

介绍

  1. 关联关系实际上是类与类之间的联系，他是依赖关系的特列
  2. 关联具有导航性：即双向关系或者单向关系
  3. 关系具有多重性：
    • 如“1”表示有且仅有1个
    • “0…”表示0个或者多个
    • “0，1”表示0个或者1个
    • “n…m”表示n到m个
    • “m…“表示至少m个

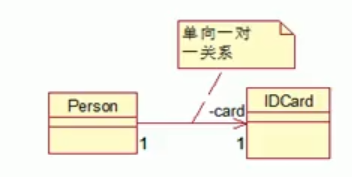

单向一对一

可以看到IDCard中并没有写Person成员
在这里插入图片描述

在这里插入图片描述

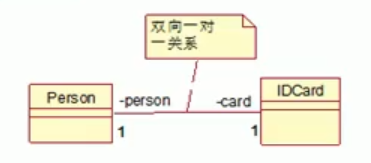

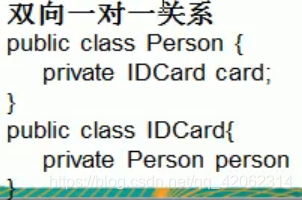

双向一对一

在这里插入图片描述
在这里插入图片描述

五、聚合关系

Aggregation

在这里插入图片描述

介绍

聚合关系:整体和部分的关系，整体与部分可以分开,是关联关系的特例，也具有导航性与多重性

二者可以分开

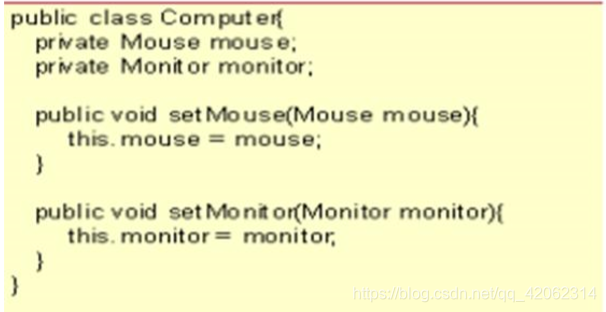

应用

在这里插入图片描述

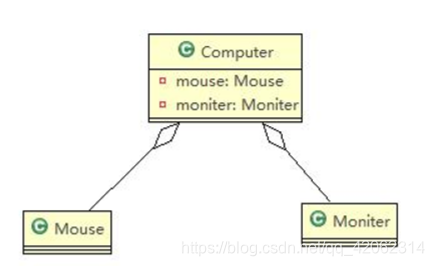

类图如下
在这里插入图片描述

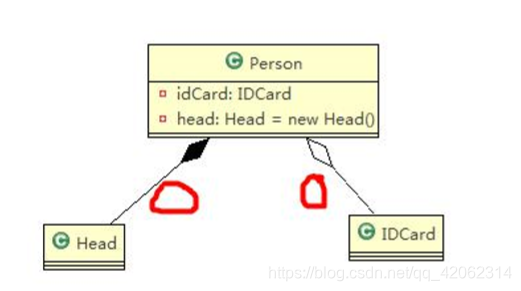

六、组合关系

Composite

在这里插入图片描述

介绍（与五相反）

组合关系:整体和部分的关系，整体与部分不可以分开

二者不可以分开，比如在内部new出来的类

当然级联操作下的两个类也可以视作组合关系

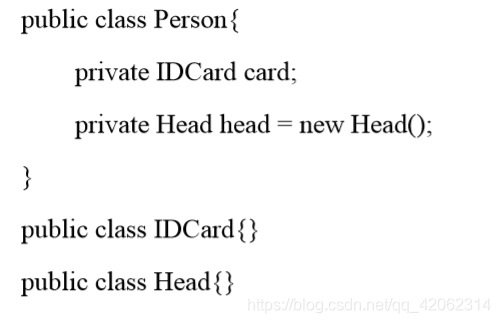

案例

在这里插入图片描述
类图如下
在这里插入图片描述
