如何快速理解类图 UML类图讲解

1. 类图表示不同的实体(人、事物和数据)如何彼此相关，显示了系统的静态结构。
2. 类图是一个分为三个部分的矩形。

• 最上面的部分显示类的名称，
• 中间部分显示类的属性，
• 最下面的部分显示类的方法(或者说“操作”)。

类名

<<类型>>
类名

类型

• 类的构造型显示在一对双角括符号“<<>>”之间 , 经常放在类的名称上面。

 <<interface>>(接口类型 )
 <<utility>>(工具类)
 <<abstract>>(抽象类)
 实体类型不写

属性

作用域 : 参数类型

作用域

在属性和方法的前面有一个字符用来表示属性或方法的作用域

符号表示如下

• “-”(private 私有)
• “#”(protected 受保护)
• “+”(public 公共)

---

下图显示了一个类Person的类图，它对应的类的C#源代码如下：

//类图示意
Person
+name: string
+sex: char
-age: int
+Work(in type: string): void
+Person(in name: string, in sex: char, in age: int): void
+Speak(): void
+Eat(): void![55a00eec41790ff127224e52803384b3.png](en-resource://database/7827:1)

class Person　　{
    public string name;
    public char sex;
    private int age;

    public void Person(string name, char sex, int age){}
    public void Eat(){}
    public void Speak(){}
    public void Work(string type){}
}

类之间的关系

1. 关联(association)：类之间的关联大多用来表示变量实例持有对其他对象的引用，这种关系是半永久的，但没有包含关系。
2. 继承(inheritance)：继承是指一个类从其父类派生而来，继承了父类的属性和方法。
3. 基于接口的继承，叫做实现(realization)。　　
   基于类的继承叫做一般化(generalization)，
4. 依赖(dependency)：依赖是不同类的实例之间的暂时关系。
5. 聚合(aggregation)：聚合是关联的一种特殊形式，它意味着一种整体/部分(whole/part)的关系，但是部分也可以作为其他整体的组分，而且部分和整体之间也没有生命期的依赖。
6. 组合(composition)：组合是聚合的一种特殊形式，组合的关联性比聚合更强，部分只能作为唯一的一个整体的部分，而且部分的生命周期依赖于整体的生命周期。

类的实例

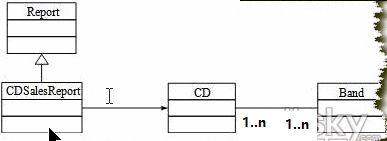

实例一

• CDSalesReport类继承自Report类。
• 一个CDSalesReport类与一个CD类关联，但是CD类并不知道关于CDSalesReport类的任何信息。
• CD类和Band类都彼此知道对方，两个类彼此都可以与一个或者多个对方类相关联。

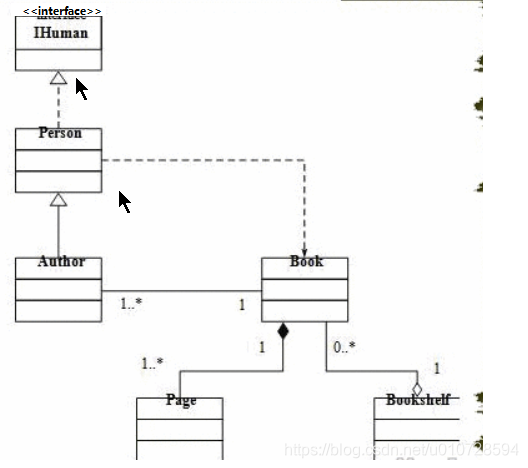

实例二

• Person类实现了IHuman接口，
• Author类继承了Person类;
• Book类与Author类之间的关联是1对多的，即一本书可能有一个或多个作者;
• Person读书，这是一种暂时的单向依赖;
• Book由一个或多个Page组成，每一个Page只能作为一本Book的一部分，这是一种组合关系;
• Bookshelf里可以不放或者放多本Book，Book也可以放在其他的Bookshelf中，Bookshelf的存在并不能影响Book的存在性，这是一种聚合关系。

实例3
