串并联RC电路的频率响应

最新推荐文章于 2024-04-20 16:39:34 发布
原创 最新推荐文章于 2024-04-20 16:39:34 发布 · 8.6k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#信号与系统

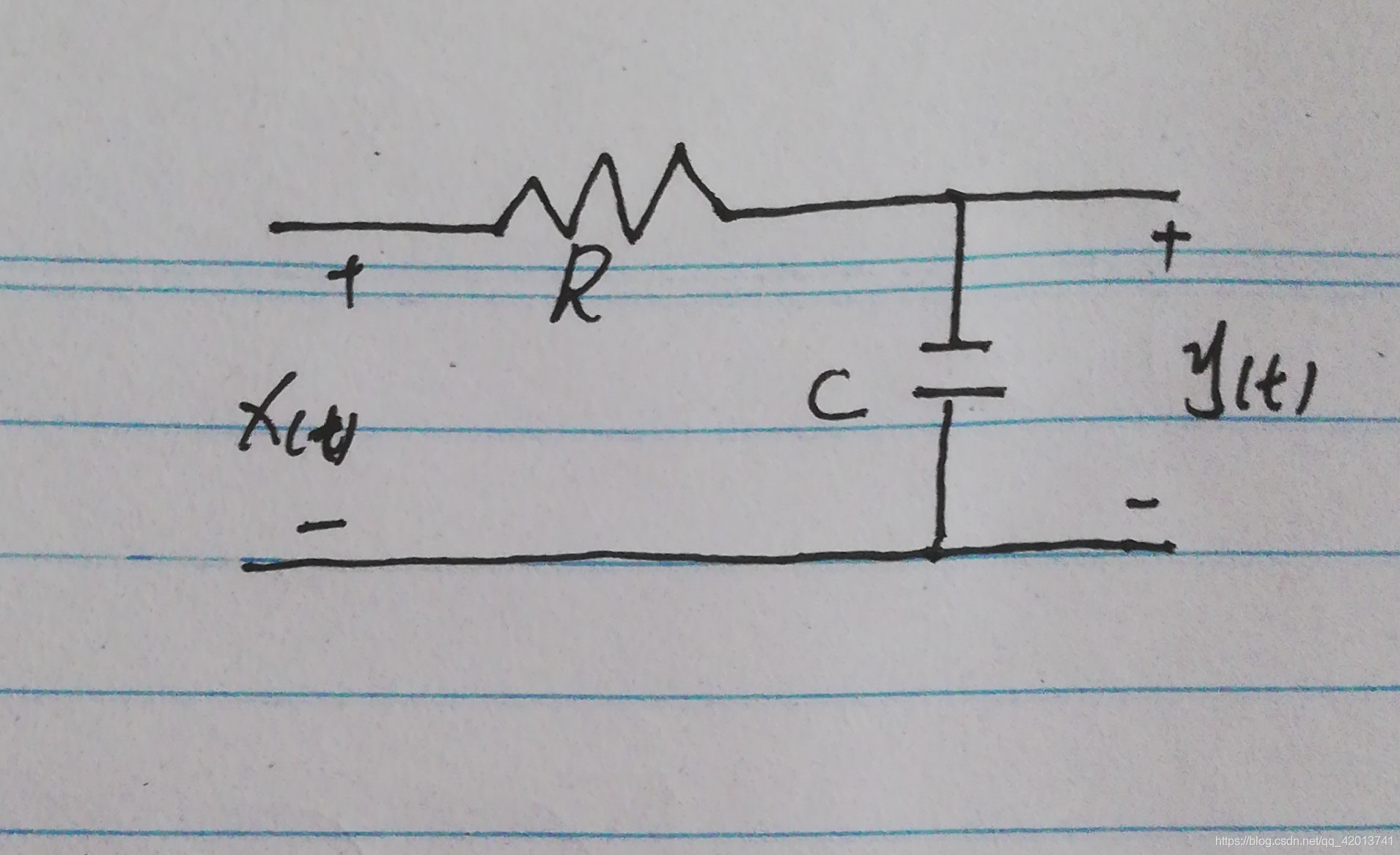

一、串联RC电路

在这里插入图片描述电容的阻抗为1/jwc，可以简单认为y(t)对应I/jwc
x(t)对应为I*(R+1/jwc)
H(jw)=(I/jwc)/(I*(R+1/jwc))=1/(1+jwRC)

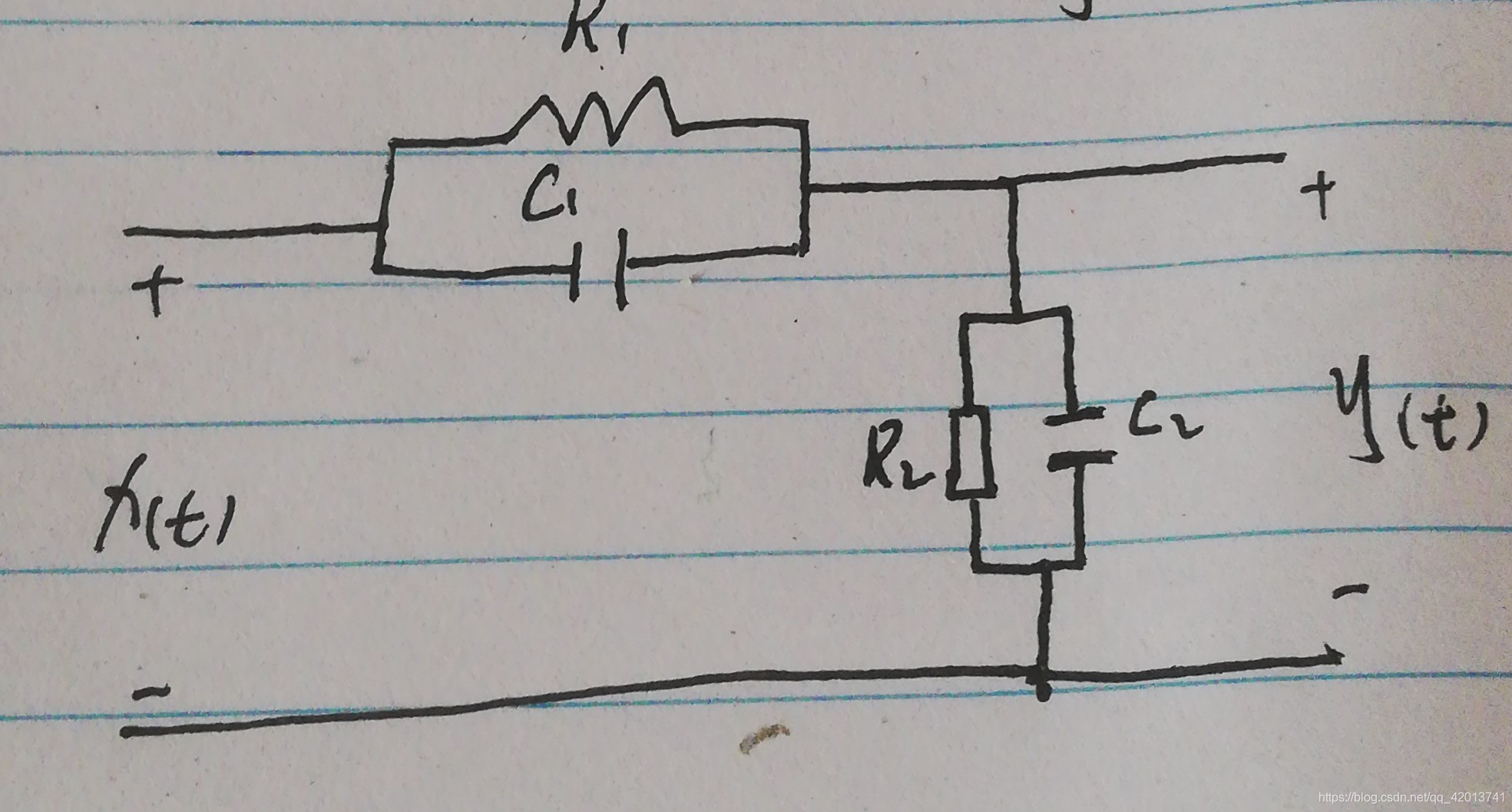

二、并联RC电路


可简单认为y(t)为R2与C2的并联，y(t)对应为I/(1/R2+jwC2)
x(t)对应为I/(1/R1+jwC1)+I/(1/R2+jwC2)
H(jw)=(R2/(1+jwC2R2))/(R1/(1+jwC1R1)+R2/(1+jwC2R2))
