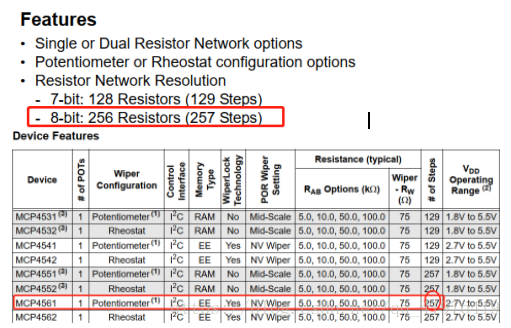

所用芯片是mcp4561-503，看数据手册知此型号是8位，对应257步

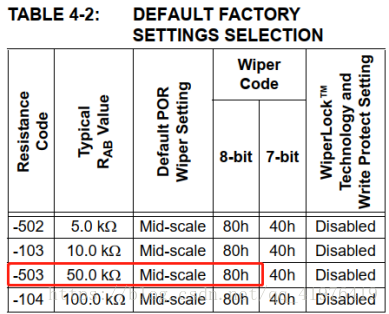

默认值是80h对应电阻值是25k

只有wiper0,没有wiper1.

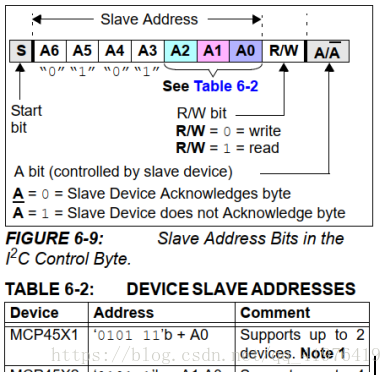

I2C地址：下图中mcp45x1的地址是0101 11+A0，从电路图上看A0引脚接地，所以地址是0101 110+R/W

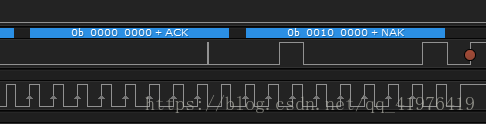

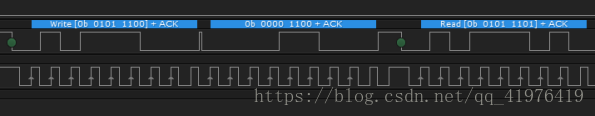

实际取到的读取数据波形：

I2C.c文件

/* Includes ------------------------------------------------------------------*/
#include "i2c1.h"

/* Private typedef -----------------------------------------------------------*/
/* Private define ------------------------------------------------------------*/
/* Private macro -------------------------------------------------------------*/
/* Private variables ---------------------------------------------------------*/
uint32_t I2C_Timeout;

/* Private function prototypes -----------------------------------------------*/
/* Private functions ---------------------------------------------------------*/
void I2C1_GPIO_Configuration(void)
{
  GPIO_InitTypeDef  GPIO_InitStruct;

	/* Enable  GPIOA clock */
	  RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOB, ENABLE);

  /*!< GPIO configuration */
  /*!< Configure sEE_I2C pins: SCL */
  GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF;
  GPIO_InitStruct.GPIO_Speed = GPIO_Speed_Level_3;
  GPIO_InitStruct.GPIO_OType = GPIO_OType_OD;
  GPIO_Init(GPIOB , &GPIO_InitStruct);

  /*!< Configure sEE_I2C pins: SDA */
  GPIO_InitStruct.GPIO_Pin = GPIO_Pin_11;
  GPIO_Init(GPIOB , &GPIO_InitStruct);

 /* Connect PXx to I2C_SCL*/
  GPIO_PinAFConfig( GPIOB , GPIO_PinSource10, GPIO_AF_1);
  /* Connect PXx to I2C_SDA*/
   GPIO_PinAFConfig( GPIOB ,GPIO_PinSource11, GPIO_AF_1);
}
/**
  * @brief  I2C接口初始化
  *         初始化为I2C1主机，7位地址模式，启用模拟滤波器，停用数字滤波器，
  *         启用应答，I2C传输速度100KHz
  * @param  无
  * @retval 无
  */
void I2C1_Init_Config(void)
{
  I2C_InitTypeDef I2C_InitStructure;

  RCC_I2CCLKConfig(RCC_I2C1CLK_SYSCLK);

  RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

  I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
  I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
  I2C_InitStructure.I2C_AnalogFilter = I2C_AnalogFilter_Enable;
  I2C_InitStructure.I2C_DigitalFilter = 0x01;
  I2C_InitStructure.I2C_OwnAddress1 = 0x00;
  I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
  I2C_InitStructure.I2C_Timing = 0x30E32E44;
  I2C_Init(I2C1, &I2C_InitStructure);

  I2C_Cmd(I2C1, ENABLE);
}
void I2C1_init(void)
{
  I2C1_GPIO_Configuration();
	I2C1_Init_Config();
}
/**
  * @brief  从I2C1总线上的某一器件的某一起始地址中读取一定字节的数据到数组中
  * @param  driver_Addr：I2C器件地址
  * @param  start_Addr：起始字节地址
  * @param  number_Bytes：要读取的字节数量（小于一页）
  * @param  read_Buffer：存放读取数据的数组指针
  * @retval 是否读取成功
  */
I2C_Status I2C1_Read_NBytes(uint8_t driver_Addr, uint8_t start_Addr, uint8_t number_Bytes, uint8_t *read_Buffer)
{
  uint8_t read_Num;

  I2C_Timeout = I2C_TIMEOUT;
  while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY) != RESET)
  {
    if((I2C_Timeout--) == 0)
    {
      return I2C_FAIL;
    }
  }

  I2C_TransferHandling(I2C1, driver_Addr, 1, I2C_SoftEnd_Mode, I2C_Generate_Start_Write);

  I2C_Timeout = I2C_TIMEOUT;
  while(I2C_GetFlagStatus(I2C1, I2C_FLAG_TXIS) == RESET)
  {
    if((I2C_Timeout--) == 0)
    {
      return I2C_FAIL;
    }
  }

  I2C_SendData(I2C1, start_Addr);

  I2C_Timeout = I2C_TIMEOUT;
  while(I2C_GetFlagStatus(I2C1, I2C_FLAG_TC) == RESET)
  {
    if((I2C_Timeout--) == 0)
    {
      return I2C_FAIL;
    }
  }

  I2C_TransferHandling(I2C1, driver_Addr, number_Bytes,  I2C_AutoEnd_Mode, I2C_Generate_Start_Read);

  for(read_Num = 0; read_Num < number_Bytes; read_Num++)
  {
    I2C_Timeout = I2C_TIMEOUT;
    while(I2C_GetFlagStatus(I2C1, I2C_FLAG_RXNE) == RESET)
    {
      if((I2C_Timeout--) == 0)
      {
        return I2C_FAIL;
      }
    }

    read_Buffer[read_Num] = I2C_ReceiveData(I2C1);
  }

  I2C_Timeout = I2C_TIMEOUT;
  while(I2C_GetFlagStatus(I2C1, I2C_FLAG_STOPF) == RESET)
  {
    if((I2C_Timeout--) == 0)
    {
      return I2C_FAIL;
    }
  }

  return I2C_OK;
}

/**
  * @brief  从I2C1的总线上的某一器件的某一起始地址中读取一定字节的数据到数组中
  * @param  driver_Addr：I2C器件地址
  * @param  start_Addr：起始字节地址
  * @param  number_Bytes：要读取的字节数量（小于一页）
  * @param  write_Buffer：存放读取数据的数组指针
  * @retval 是否读取成功
  */
I2C_Status I2C1_Write_NBytes(uint8_t driver_Addr, uint8_t start_Addr, uint8_t number_Bytes, uint8_t *write_Buffer)
{
  uint8_t write_Num;

  I2C_Timeout = I2C_TIMEOUT;
  while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY) != RESET)
  {
    if((I2C_Timeout--) == 0)
    {
      return I2C_FAIL;
    }
  }

  I2C_TransferHandling(I2C1, driver_Addr, 1, I2C_Reload_Mode, I2C_Generate_Start_Write);

  I2C_Timeout = I2C_TIMEOUT;
  while(I2C_GetFlagStatus(I2C1, I2C_FLAG_TXIS) == RESET)
  {
    if((I2C_Timeout--) == 0)
    {
      return I2C_FAIL;
    }
  }

  I2C_SendData(I2C1, start_Addr);

  I2C_Timeout = I2C_TIMEOUT;
  while(I2C_GetFlagStatus(I2C1, I2C_FLAG_TCR) == RESET)
  {
    if((I2C_Timeout--) == 0)
    {
      return I2C_FAIL;
    }
  }

  I2C_TransferHandling(I2C1, driver_Addr, number_Bytes, I2C_AutoEnd_Mode, I2C_No_StartStop);

  for(write_Num = 0; write_Num < number_Bytes; write_Num++)
  {
    I2C_Timeout = I2C_TIMEOUT;
    while(I2C_GetFlagStatus(I2C1, I2C_FLAG_TXIS) == RESET)
    {
      if((I2C_Timeout--) == 0)
      {
        return I2C_FAIL;
      }
    }

    I2C_SendData(I2C1, write_Buffer[write_Num]);
  }

  I2C_Timeout = I2C_TIMEOUT;
  while(I2C_GetFlagStatus(I2C1, I2C_FLAG_STOPF) == RESET)
  {
    if((I2C_Timeout--) == 0)
    {
      return I2C_FAIL;
    }
  }


  return I2C_OK;
}
/*
MCP45x1的设备地址：0101 11 A0 0 = 0x5c
A0引脚接地 所以A0 = 0
*/
#define MCP4561_adr  0x5c
/*

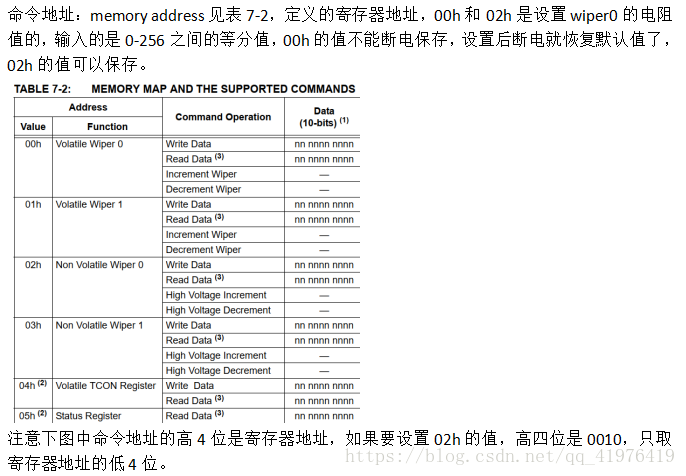

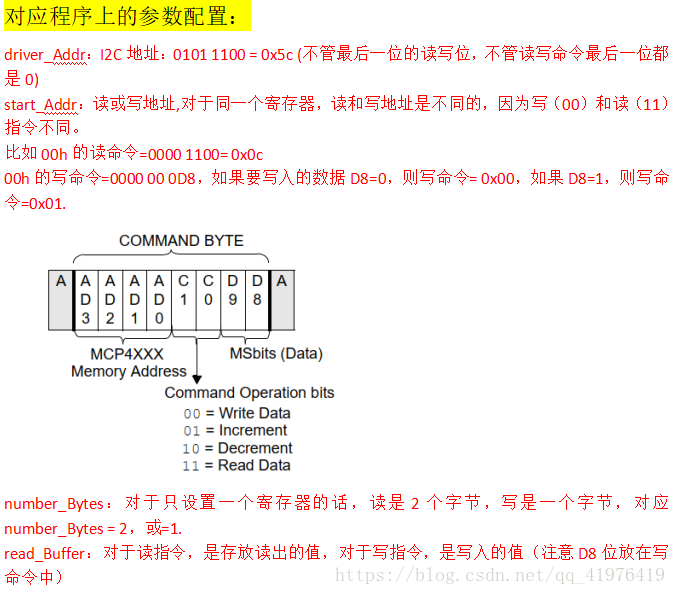

读地址：寄存器地址+读指令  比如要读寄存器05H的值，高四位是5，读指令是11，最低两位保留，所以读取地址=0x5c

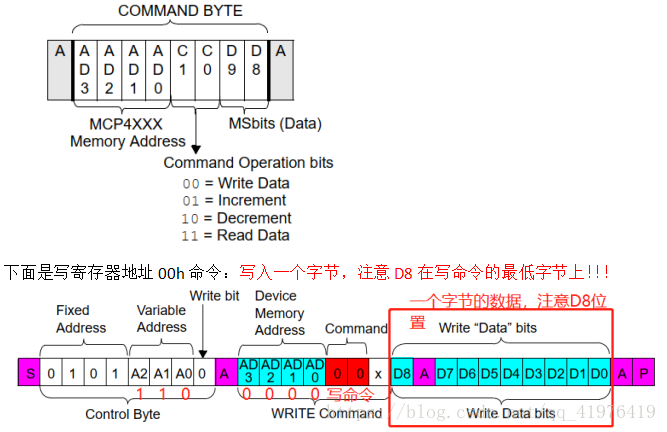

写地址：寄存器地址+写指令+0+D8  比如要写05H寄存器，写入101H，bit7:4=0101(寄存器05h)，bit3:2=00(写指令)，bit1：0（保留），bit0:D8也就是写入数据的第8位。
写数据：如写0x101,则写入的值就是01h，一个字节。因为第8位在写地址上。
*/
#define MCP4561_WIPER0_read  0x0c
#define MCP4561_WIPER0_write  0x00
uint8_t BMP085_Temperature_Data_Buffer[5];
/****************************************************************************************************
函 数 名：read_mcp4561
函数说明：读寄存器值
输入形参：无
读一个寄存器值是读两个字节，读的数据格式为：0000 000D8 D7-D0
*****************************************************************************************************/
void read_mcp4561(void)
{
	uint8_t BMP085_TEMPERATURE_NUMBER = 2;
  if(I2C1_Read_NBytes(MCP4561_adr, MCP4561_WIPER0_read, BMP085_TEMPERATURE_NUMBER, BMP085_Temperature_Data_Buffer) == I2C_FAIL)
  {

  }
}
/****************************************************************************************************
函 数 名：write_mcp4561
函数说明：写寄存器值
输入形参：要写入的数组，比如要在00H寄存器上写0x30,则写地址是00，写入数据为write_Buffer[0]=0x30

*****************************************************************************************************/
void write_mcp4561(uint8_t *write_Buffer)
{
 // uint8_t BMP085_write_Data_Buffer[2];
//	uint8_t BMP085_TEMPERATURE_NUMBER = 1;
//	BMP085_write_Data_Buffer[0] = 0;
//	BMP085_write_Data_Buffer[1] = 0x34;
	if(I2C1_Write_NBytes(MCP4561_adr,MCP4561_WIPER0_write,1,write_Buffer)== I2C_FAIL )
	{
		if(I2C1_Write_NBytes(MCP4561_adr,MCP4561_WIPER0_write,1,write_Buffer)== I2C_FAIL )
		{}
	}

}
#ifndef __I2C1_H
#define __I2C1_H

/* Includes ------------------------------------------------------------------*/
#include "stm32f0xx.h"

/* Exported types ------------------------------------------------------------*/
typedef enum
{
  I2C_OK                                          = 0,
  I2C_FAIL                                        = 1
}I2C_Status;

/* Exported constants --------------------------------------------------------*/
#define I2C_TIMING                                0x00210507
#define I2C_TIMEOUT                               0x1000

/* Exported macro ------------------------------------------------------------*/
/* Exported functions ------------------------------------------------------- */
void I2C1_init(void);
I2C_Status I2C1_Read_NBytes(uint8_t driver_Addr, uint8_t start_Addr, uint8_t number_Bytes, uint8_t *read_Buffer);
I2C_Status I2C1_Write_NBytes(uint8_t driver_Addr, uint8_t start_Addr, uint8_t number_Bytes, uint8_t *write_Buffer);
void read_mcp4561(void);
void write_mcp4561(uint8_t *write_Buffer);

#endif

使用：

初始化：    I2C1_init();

写数据：

      BMP085_write_Data_Buffer[0] =0x20;
        write_mcp4561(BMP085_write_Data_Buffer);

      读数据：  read_mcp4561();//测试i2c

读写数据函数没有做到通用性，因为number_Bytes我写固定的值了，还有不同寄存器，读写地址也是不一样的，我这里都是按00h写的。
