如何获取Hex文件的数据？（Hex转Bin方法）

文章目录

• 前言
• 一、Hex文件的格式
• 二、获取Hex文件的内容

---

前言

在某些场景需要读取Hex文件的内容时，不能像Bin文件一样直接读取数据，因为hex文件的数据是经过组合处理的，需要根据hex的格式，进行一定的操作，将文件的真实数据提取出来。

---

一、Hex文件的格式

HEX 文件是由一行行符合Intel HEX文件格式的文本所构成的ASCII 文本文件。下面简单了解Hex文件里面的每一行格式。

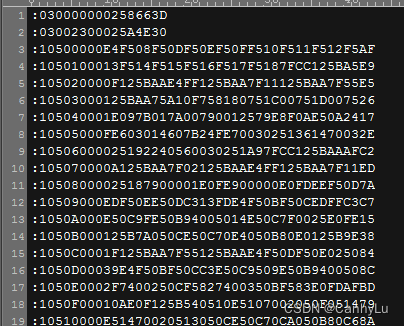

下面打开一个hex文件看看。

 HEX格式文件以行为单位记录数据，每行都由任意数量的十六进制数组成。

每一行的格式如下：

：本行数据长度(2byte)+数据起始地址(4byte)+数据类型(2byte)+数据内容(N byte)+校验(1byte)

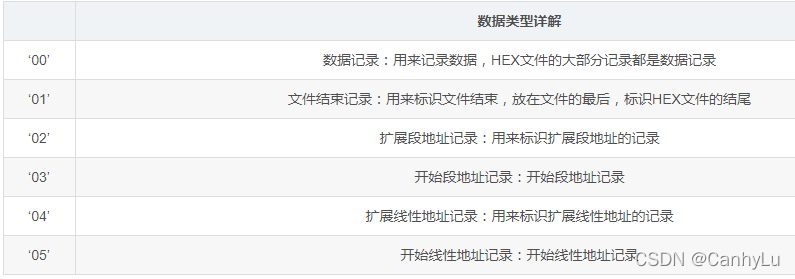

数据类型代表意思：

二、获取Hex文件的内容

核心思想就是打开文件后，根据格式，从每一行中将数据内容(N byte)取出来。

程序如下：

void CDownloadDlg::Download_Hex_File(CString fileName)
{
	CStdioFile hexFile;
	CString fileLineStr;
	char *dataBuff = new char[APP_DOWNLOAD_HEX_BUFF_SIZE];
	ULONGLONG dataBuffLen = APP_DOWNLOAD_HEX_BUFF_SIZE;
	ULONGLONG total = 0;
	WORD filePacketIndex = 0;

	if (TRUE == hexFile.Open(fileName, CFile::modeRead))
	{
		memset(dataBuff, 0xFF, dataBuffLen);
		while (hexFile.ReadString(fileLineStr))
		{
			if (fileLineStr.GetAt(0) == 0x3A)		// 0x3A = ":"
			{
				DWORD len = hexStr2char(fileLineStr.GetAt(1), fileLineStr.GetAt(2));
				BYTE addrH = hexStr2char(fileLineStr.GetAt(3), fileLineStr.GetAt(4));
				BYTE addrL = hexStr2char(fileLineStr.GetAt(5), fileLineStr.GetAt(6));
				BYTE dataType = hexStr2char(fileLineStr.GetAt(7), fileLineStr.GetAt(8));
				DWORD addr = (addrH << 8) + addrL;
				if (addr + len > total)		// 获取文件最大的地址，即为文件长度
				{
					total = addr + len;
				}

				if (total > dataBuffLen - 64)	//预留64个空间，申请空间不足，必须再申请空间
				{
					char *temp = dataBuff;	//将原来数据指针存在temp中

           /* 新申请空间，每次申请增加大小为APP_DOWNLOAD_HEX_BUFF_SIZE */
					dataBuff = new char[dataBuffLen + APP_DOWNLOAD_HEX_BUFF_SIZE];
					memset(dataBuff, 0xFF, dataBuffLen + APP_DOWNLOAD_HEX_BUFF_SIZE);

					memcpy(dataBuff, temp, dataBuffLen);	//把原来数据拷贝到新空间中
					dataBuffLen += APP_DOWNLOAD_HEX_BUFF_SIZE;
					delete[] temp;					//释放原有数据的内存
				}

				if (dataType == 0x01)		/* 文件结束 */
				{
					break;
				}

				switch (dataType)
				{
				case 0x00:					/* '00' Data Record 数据记录  */
				{
					for (BYTE i = 0; i < len; i++)
					{
						dataBuff[addr + i] = hexStr2char(fileLineStr.GetAt(i * 2 + 9),  fileLineStr.GetAt(i * 2 + 10));  //读取数据存放在dataBuff
					}
					break;
				}
				case 0x01:
				{
					break;
				}
				case 0x02:
				{
					break;
				}
				case 0x03:
				{
					break;
				}
				case 0x04:
				{
					break;
				}
				case 0x05:
				{
					break;
				}
				default:
				{
					break;
				}
				}
			}
		}
		hexFile.Close();

/*  dataBuff[]即为取出的数据 */
/*  对dataBuff[]进行操作 。。。。。。。。。*/

		delete[] dataBuff;
	}
}

 dataBuff即为取出的数据，可根据需求进行操作即可。
