#3dmax 绘制隧道
  在3dmax中绘制模型，大部分工作是通过绘制平面图形，然后通过修改列表中的挤出，或者是利用复合基本对象中的布尔等基本就能满足需求，对于隧道中的直段足矣。但是对于绘制弧形隧道而已还不够（隧道需要有衬砌、人行道、柏油路面、而人行道侧边会有黄黑线）。此时可使用放样工具。
  在绘制完主隧洞的平面图形后，根据弧形隧道的弧度和长度绘制一条线段，选取线段，在复合基本对象中寻找放样，选择图形放样，选取主隧洞的平面图形，即可。注意：所绘制的主隧洞平面图形必须闭合，否则拉出来的就会是“空心纸盒”。我在绘制主隧洞的平面图形时是把人行道、路面、衬砌等的平面图形都画出来，然后再组合到一块的。若是不先组合到一起，放样时只能选取其中一部分放样，或是隧道顶或是衬砌等。需要把各组成部分放样后，再移动组合到一起，这样的话工作量较大，位置可能有偏差，模型可能不够准确。所以在放样完成后，再把隧洞转换为可编辑多边形，选择元素，即可把各组成部分重新分离。（如果只是要求大体形状的自然可以不分离，但由于贴图需要，所以还是要把它分开，组合完后有分离是确实麻烦，但我更不愿意用前一种方法，然后一点点的把组成移动对齐）。
  另外，放样时选取的是获取图形而不是获取路径，否则你可能会得到一个很怪异的东西。放样所得到的模型是 以刚才绘制的线段为中心的，所以隧道的内外长度会不一致，即只有中线是符合弧长要求的，内侧会偏短，外侧会偏长。

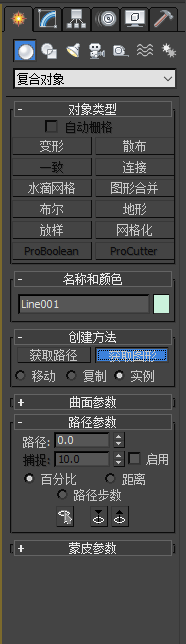

  图形放样的位置见下图：

欢迎大家前来分享3dmax的建模小技巧。
