目标检测算法学习----YOLOv2

参考了如下博客

https://blog.youkuaiyun.com/Jesse_Mx/article/details/53925356

参考了知乎文章

https://zhuanlan.zhihu.com/p/35325884

概述

时隔一年，YOLO（You Only Look Once: Unified, Real-Time Object Detection）从v1版本进化到了v2版本，作者在darknet主页先行一步放出源代码，论文在我们等候之下终于在12月25日发布出来，

新的YOLO版本论文全名叫“YOLO9000: Better, Faster, Stronger”，主要有两个大方面的改进：

• 第一，作者使用了一系列的方法对原来的YOLO多目标检测框架进行了改进，在保持原有速度的优势之下，精度上得以提升。VOC 2007数据集测试，67FPS下mAP达到76.8%，40FPS下mAP达到78.6%，基本上可以与Faster R-CNN和SSD一战。这一部分是本文主要关心的地方。

• 第二，作者提出了一种目标分类与检测的联合训练方法，通过这种方法，YOLO9000可以同时在COCO和ImageNet数据集中进行训练，训练后的模型可以实现多达9000种物体的实时检测。这一方面本文暂时不涉及，待后面有时间再补充。

YOLOv2的改进策略

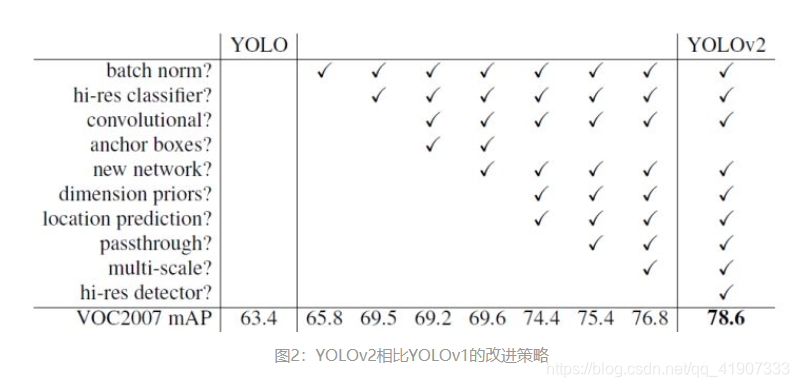

YOLOv1虽然检测速度很快，但是在检测精度上却不如R-CNN系检测方法，YOLOv1在物体定位方面（localization）不够准确，并且召回率（recall）较低。YOLOv2共提出了几种改进策略来提升YOLO模型的定位准确度和召回率，从而提高mAP，YOLOv2在改进中遵循一个原则：保持检测速度，这也是YOLO模型的一大优势。YOLOv2的改进策略如下图所示，可以看出，大部分的改进方法都可以比较显著提升模型的mAP。下面详细介绍各个改进策略。

Batch Normalization

Batch Normalization可以提升模型收敛速度，而且可以起到一定正则化效果，降低模型的过拟合。在YOLOv2中，每个卷积层后面都添加了Batch Normalization层，并且不再使用droput。使用Batch Normalization后，YOLOv2的mAP提升了2.4%。

High Resolution Classifier

目前大部分的检测模型都会在先在ImageNet分类数据集上预训练模型的主体部分（CNN特征提取器），由于历史原因，ImageNet分类模型基本采用大小为 $224\times 224$ 的图片作为输入，分辨率相对较低，不利于检测模型。所以YOLOv1在采用 $224\times 224$ 分类模型预训练后，将分辨率增加至 $448\times 448$ ，并使用这个高分辨率在检测数据集上finetune。但是直接切换分辨率，检测模型可能难以快速适应高分辨率。所以YOLOv2增加了在ImageNet数据集上使用 $448\times 448$ 输入来finetune分类网络这一中间过程（10 epochs），这可以使得模型在检测数据集上finetune之前已经适用高分辨率输入。使用高分辨率分类器后，YOLOv2的mAP提升了约4%。

Convolutional With Anchor Boxes

在YOLOv1中，输入图片最终被划分为 $7\times 7$ 网格，每个单元格预测2个边界框。YOLOv1最后采用的是全连接层直接对边界框进行预测，其中边界框的宽与高是相对整张图片大小的，而由于各个图片中存在不同尺度和长宽比（scales and ratios）的物体，YOLOv1在训练过程中学习适应不同物体的形状是比较困难的，这也导致YOLOv1在精确定位方面表现较差。YOLOv2借鉴了Faster R-CNN中RPN网络的先验框（anchor boxes，prior boxes，SSD也采用了先验框）策略。RPN对CNN特征提取器得到的特征图（feature map）进行卷积来预测每个位置的边界框以及置信度（是否含有物体），并且各个位置设置不同尺度和比例的先验框，所以RPN预测的是边界框相对于先验框的offsets值（其实是transform值，详细见Faster R_CNN论文），采用先验框使得模型更容易学习。所以YOLOv2移除了YOLOv1中的全连接层而采用了卷积和anchor boxes来预测边界框。为了使检测所用的特征图分辨率更高，移除其中的一个pool层。在检测模型中，YOLOv2不是采用$448\times 448$ 图片作为输入，而是采用 $416\times 416$ 大小。因为YOLOv2模型下采样的总步长为 32 ，对于 $416\times 416$ 大小的图片，最终得到的特征图大小为 $13\times 13$ ，维度是奇数，这样特征图恰好只有一个中心位置。对于一些大物体，它们中心点往往落入图片中心位置，此时使用特征图的一个中心点去预测这些物体的边界框相对容易些。所以在YOLOv2设计中要保证最终的特征图有奇数个位置。对于YOLOv1，每个cell都预测2个boxes，每个boxes包含5个值： (x, y, w, h, c) ，前4个值是边界框位置与大小，最后一个值是置信度（confidence scores，包含两部分：含有物体的概率以及预测框与ground truth的IOU）。但是每个cell只预测一套分类概率值（class predictions，其实是置信度下的条件概率值）,供2个boxes共享。YOLOv2使用了anchor boxes之后，每个位置的各个anchor box都单独预测一套分类概率值，这和SSD比较类似（但SSD没有预测置信度，而是把background作为一个类别来处理）。

使用anchor boxes之后，YOLOv2的mAP有稍微下降（这里下降的原因，我猜想是YOLOv2虽然使用了anchor boxes，但是依然采用YOLOv1的训练方法）。YOLOv1只能预测98个边界框（ $7\times 7\times 2$ ），而YOLOv2使用anchor boxes之后可以预测上千个边界框（ 1313num_anchors）。所以使用anchor boxes之后，YOLOv2的召回率大大提升，由原来的81%升至88%。

Dimension Clusters

在Faster R-CNN和SSD中，先验框的维度（长和宽）都是手动设定的，带有一定的主观性。如果选取的先验框维度比较合适，那么模型更容易学习，从而做出更好的预测。因此，YOLOv2采用k-means聚类方法对训练集中的边界框做了聚类分析。因为设置先验框的主要目的是为了使得预测框与ground truth的IOU更好，所以聚类分析时选用box与聚类中心box之间的IOU值作为距离指标：

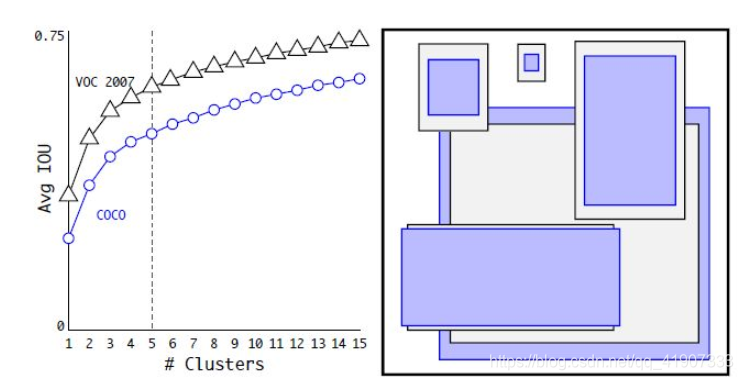

图3为在VOC和COCO数据集上的聚类分析结果，随着聚类中心数目的增加，平均IOU值（各个边界框与聚类中心的IOU的平均值）是增加的，但是综合考虑模型复杂度和召回率，作者最终选取5个聚类中心作为先验框，其相对于图片的大小如右边图所示。对于两个数据集，5个先验框的width和height如下所示（来源：YOLO源码的cfg文件）：

COCO: (0.57273, 0.677385), (1.87446, 2.06253), (3.33843, 5.47434), (7.88282, 3.52778), (9.77052, 9.16828)
VOC: (1.3221, 1.73145), (3.19275, 4.00944), (5.05587, 8.09892), (9.47112, 4.84053), (11.2364, 10.0071)

但是这里先验框的大小具体指什么作者并没有说明，但肯定不是像素点，从代码实现上看，应该是相对于预测的特征图大小（ $13\times 13$ ）。对比两个数据集，也可以看到COCO数据集上的物体相对小点。这个策略作者并没有单独做实验，但是作者对比了采用聚类分析得到的先验框与手动设置的先验框在平均IOU上的差异，发现前者的平均IOU值更高，因此模型更容易训练学习。

New Network: Darknet-19

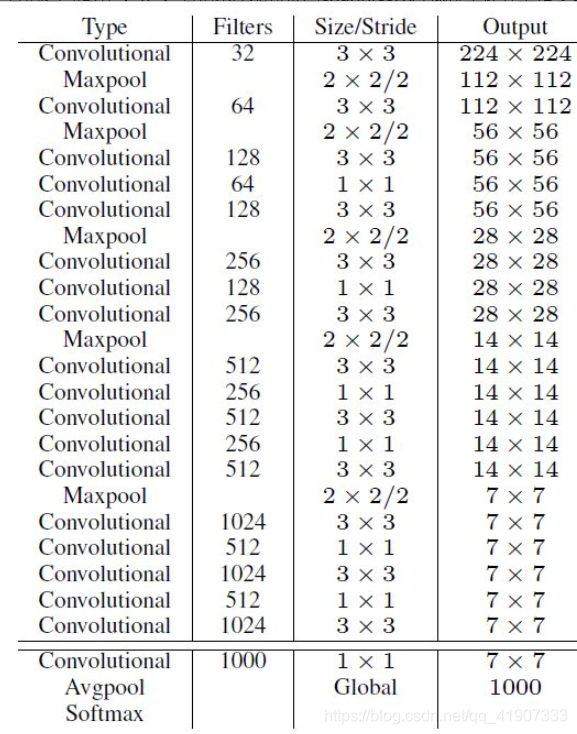

YOLOv2采用了一个新的基础模型（特征提取器），称为Darknet-19，包括19个卷积层和5个maxpooling层，如图4所示。Darknet-19与VGG16模型设计原则是一致的，主要采用 $3\times 3$ 卷积，采用 $2\times 2$ 的maxpooling层之后，特征图维度降低2倍，而同时将特征图的channles增加两倍。与NIN(Network in Network)类似，Darknet-19最终采用global avgpooling做预测，并且在 $3\times 3$ 卷积之间使用 $1\times 1$ 卷积来压缩特征图channles以降低模型计算量和参数。Darknet-19每个卷积层后面同样使用了batch norm层以加快收敛速度，降低模型过拟合。在ImageNet分类数据集上，Darknet-19的top-1准确度为72.9%，top-5准确度为91.2%，但是模型参数相对小一些。使用Darknet-19之后，YOLOv2的mAP值没有显著提升，但是计算量却可以减少约33%。

Direct location prediction

前面讲到，YOLOv2借鉴RPN网络使用anchor boxes来预测边界框相对先验框的offsets。边界框的实际中心位置 $(x,y)$ ，需要根据预测的坐标偏移值 $(t_x,t_y)$ ，先验框的尺度 $(w_a,h_a)$ 以及中心坐标 $(x_a,y_a)$ （特征图每个位置的中心点）来计算：

但是上面的公式是无约束的，预测的边界框很容易向任何方向偏移，如当 $t_x=1$ 时边界框将向右偏移先验框的一个宽度大小，而当 $t_x=-1$ 时边界框将向左偏移先验框的一个宽度大小，因此每个位置预测的边界框可以落在图片任何位置，这导致模型的不稳定性，在训练时需要很长时间来预测出正确的offsets。所以，YOLOv2弃用了这种预测方式，而是沿用YOLOv1的方法，就是预测边界框中心点相对于对应cell左上角位置的相对偏移值，为了将边界框中心点约束在当前cell中，使用sigmoid函数处理偏移值，这样预测的偏移值在(0,1)范围内（每个cell的尺度看做1）。总结来看，根据边界框预测的4个offsets $t_x,t_y,t_w,t_h$ ，可以按如下公式计算出边界框实际位置和大小：

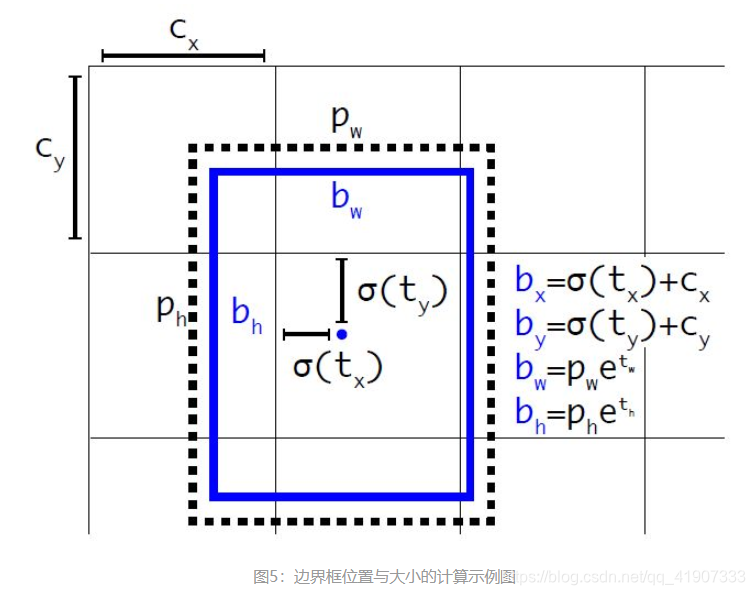

其中 $(c_x,x_y)$ 为cell的左上角坐标，如图5所示，在计算时每个cell的尺度为1，所以当前cell的左上角坐标为 (1,1) 。由于sigmoid函数的处理，边界框的中心位置会约束在当前cell内部，防止偏移过多。而 $p_w$ 和 $p_h$ 是先验框的宽度与长度，前面说过它们的值也是相对于特征图大小的，在特征图中每个cell的长和宽均为1。这里记特征图的大小为 $(W,H)$ （在文中是 $(13,13)$ )，这样我们可以将边界框相对于整张图片的位置和大小计算出来（4个值均在0和1之间）：

如果再将上面的4个值分别乘以图片的宽度和长度（像素点值）就可以得到边界框的最终位置和大小了。这就是YOLOv2边界框的整个解码过程。约束了边界框的位置预测值使得模型更容易稳定训练，结合聚类分析得到先验框与这种预测方法，YOLOv2的mAP值提升了约5%。

Fine-Grained Features

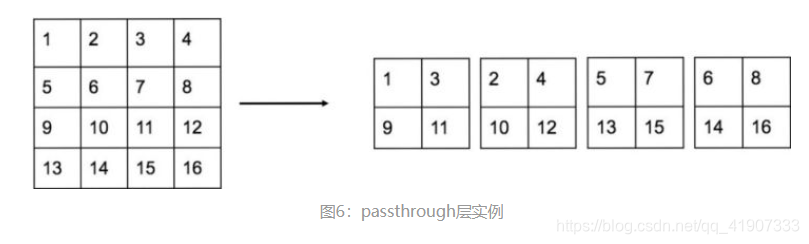

YOLOv2的输入图片大小为 $416\times 416$ ，经过5次maxpooling之后得到 $13\times 13$ 大小的特征图，并以此特征图采用卷积做预测。 $13\times 13$ 大小的特征图对检测大物体是足够了，但是对于小物体还需要更精细的特征图（Fine-Grained Features）。因此SSD使用了多尺度的特征图来分别检测不同大小的物体，前面更精细的特征图可以用来预测小物体。YOLOv2提出了一种passthrough层来利用更精细的特征图。YOLOv2所利用的Fine-Grained Features是 $26\times 26$ 大小的特征图（最后一个maxpooling层的输入），对于Darknet-19模型来说就是大小为 $26\times 26\times 512$ 的特征图。passthrough层与ResNet网络的shortcut类似，以前面更高分辨率的特征图为输入，然后将其连接到后面的低分辨率特征图上。前面的特征图维度是后面的特征图的2倍，passthrough层抽取前面层的每个$2\times 2$ 的局部区域，然后将其转化为channel维度，对于 $26\times 26\times 512$ 的特征图，经passthrough层处理之后就变成了 $13\times 13\times 2048$ 的新特征图（特征图大小降低4倍，而channles增加4倍，图6为一个实例），这样就可以与后面的 $13\times 13\times 1024$ 特征图连接在一起形成 $13\times 13\times 3072$ 大小的特征图，然后在此特征图基础上卷积做预测。在YOLO的C源码中，passthrough层称为reorg layer。在TensorFlow中，可以使用tf.extract_image_patches或者tf.space_to_depth来实现passthrough层：

另外，作者在后期的实现中借鉴了ResNet网络，不是直接对高分辨特征图处理，而是增加了一个中间卷积层，先采用64个 $1\times 1$ 卷积核进行卷积，然后再进行passthrough处理，这样 $26\times 26\times 512$ 的特征图得到 $13\times 13\times 256$ 的特征图。这算是实现上的一个小细节。使用Fine-Grained Features之后YOLOv2的性能有1%的提升。

Multi-Scale Training

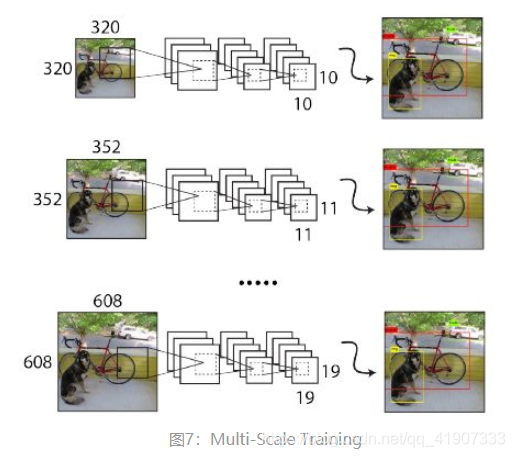

由于YOLOv2模型中只有卷积层和池化层，所以YOLOv2的输入可以不限于 $416\times 416$ 大小的图片。为了增强模型的鲁棒性，YOLOv2采用了多尺度输入训练策略，具体来说就是在训练过程中每间隔一定的iterations之后改变模型的输入图片大小。由于YOLOv2的下采样总步长为32，输入图片大小选择一系列为32倍数的值： { 320 , 352 , . . . , 608 } \{320, 352,..., 608\} {320,352,...,608} ，输入图片最小为 $320\times 320$ ，此时对应的特征图大小为 $10\times 10$ （不是奇数了，确实有点尴尬），而输入图片最大为 $608\times 608$ ，对应的特征图大小为 $19\times 19$ 。在训练过程，每隔10个iterations随机选择一种输入图片大小，然后只需要修改对最后检测层的处理就可以重新训练。

采用Multi-Scale Training策略，YOLOv2可以适应不同大小的图片，并且预测出很好的结果。在测试时，YOLOv2可以采用不同大小的图片作为输入，在VOC 2007数据集上的效果如下图所示。可以看到采用较小分辨率时，YOLOv2的mAP值略低，但是速度更快，而采用高分辨输入时，mAP值更高，但是速度略有下降，对于 $544\times 544$ ，mAP高达78.6%。注意，这只是测试时输入图片大小不同，而实际上用的是同一个模型（采用Multi-Scale Training训练）。

总结来看，虽然YOLOv2做了很多改进，但是大部分都是借鉴其它论文的一些技巧，如Faster R-CNN的anchor boxes，YOLOv2采用anchor boxes和卷积做预测，这基本上与SSD模型（单尺度特征图的SSD）非常类似了，而且SSD也是借鉴了Faster R-CNN的RPN网络。从某种意义上来说，YOLOv2和SSD这两个one-stage模型与RPN网络本质上无异，只不过RPN不做类别的预测，只是简单地区分物体与背景。在two-stage方法中，RPN起到的作用是给出region proposals，其实就是作出粗糙的检测，所以另外增加了一个stage，即采用R-CNN网络来进一步提升检测的准确度（包括给出类别预测）。而对于one-stage方法，它们想要一步到位，直接采用“RPN”网络作出精确的预测，要因此要在网络设计上做很多的tricks。YOLOv2的一大创新是采用Multi-Scale Training策略，这样同一个模型其实就可以适应多种大小的图片了。

YOLO9000

YOLO9000是在YOLOv2的基础上提出的一种可以检测超过9000个类别的模型，其主要贡献点在于提出了一种分类和检测的联合训练策略。众多周知，检测数据集的标注要比分类数据集打标签繁琐的多，所以ImageNet分类数据集比VOC等检测数据集高出几个数量级。在YOLO中，边界框的预测其实并不依赖于物体的标签，所以YOLO可以实现在分类和检测数据集上的联合训练。对于检测数据集，可以用来学习预测物体的边界框、置信度以及为物体分类，而对于分类数据集可以仅用来学习分类，但是其可以大大扩充模型所能检测的物体种类。

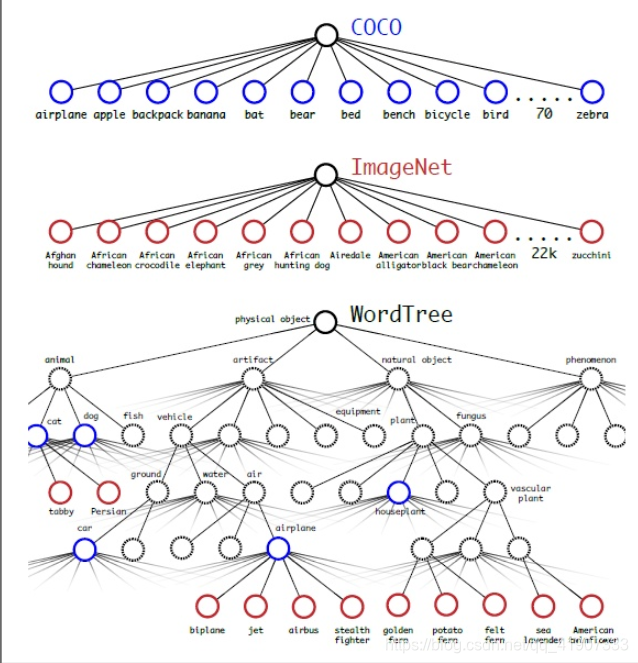

作者选择在COCO和ImageNet数据集上进行联合训练，但是遇到的第一问题是两者的类别并不是完全互斥的，比如"Norfolk terrier"明显属于"dog"，所以作者提出了一种层级分类方法（Hierarchical classification），主要思路是根据各个类别之间的从属关系（根据WordNet）建立一种树结构WordTree，结合COCO和ImageNet建立的WordTree如下图所示：

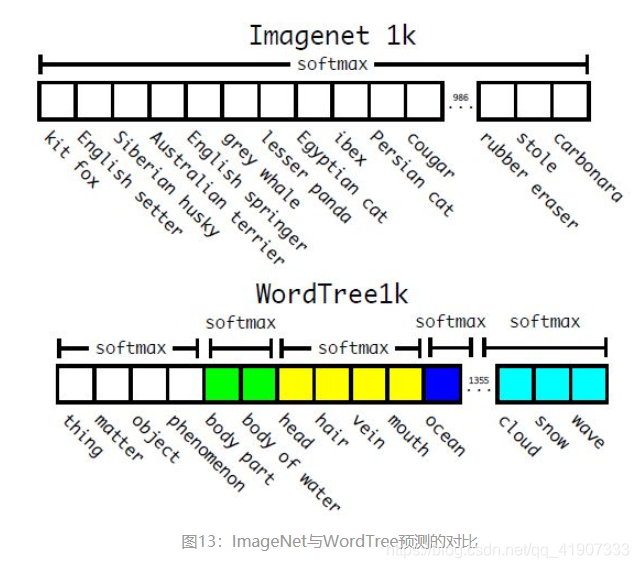

WordTree中的根节点为"physical object"，每个节点的子节点都属于同一子类，可以对它们进行softmax处理。在给出某个类别的预测概率时，需要找到其所在的位置，遍历这个path，然后计算path上各个节点的概率之积。

在训练时，如果是检测样本，按照YOLOv2的loss计算误差，而对于分类样本，只计算分类误差。在预测时，YOLOv2给出的置信度就是 $Pr(physicalobject)$ ，同时会给出边界框位置以及一个树状概率图。在这个概率图中找到概率最高的路径，当达到某一个阈值时停止，就用当前节点表示预测的类别。

通过联合训练策略，YOLO9000可以快速检测出超过9000个类别的物体，总体mAP值为19.7%。我觉得这是作者在这篇论文作出的最大的贡献，因为YOLOv2的改进策略亮点并不是很突出，但是YOLO9000算是开创之举。
