“环形队列”和“消息队列”在嵌入式领域有应用非常广泛，相信有经验的嵌入式软件工程师对它们都不陌生。
但经常看到一些初学者问一些相关的问题，今天就来分享一下关于“环形队列”和“消息队列”的内容。
环形队列是在实际编程极为有用的数据结构，它是一个首尾相连的FIFO的数据结构，采用数组的线性空间，数据组织简单，能很快知道队列是否满为空，能以很快速度的来存取数据。
环形队列通常用于通信领域，比如UART、USB、CAN、网络等。

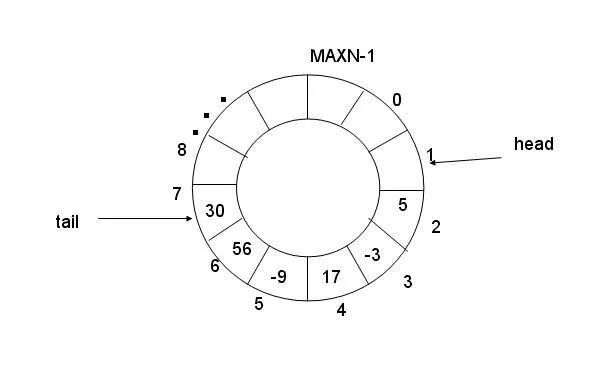

内存上没有环形的结构，因此环形队列实上是数组的线性空间来实现。当数据到了尾部它将转回到0位置来处理。
因此环列队列的逻辑：将数组元素q[0]与q[MAXN-1]连接，形成一个存放队列的环形空间。
为了方便读写，还要用数组下标来指明队列的读写位置。head/tail.其中head指向可以读的位置，tail指向可以写的位置。环形队列的关键是判断队列为空，还是为满。当tail追上head时，队列为满时；当head追上tail时，队列为空。但如何知道谁追上谁，还需要一些辅助的手段来判断. 如何判断环形队列为空，为满有两种判断方法：a.附加一个标志位tag

当head赶上tail，队列空，则令tag=0
当tail赶上head，队列满，则令tag=1

b.限制tail赶上head，即队尾结点与队首结点之间至少留有一个元素的空间。

队列空： head==tail
队列满： (tail+1)% MAXN ==head

a.采用第一个环形队列有如下结构:

typedef struct ringq{   int head; /* 头部，出队列方向*/   int tail; /* 尾部，入队列方向*/    int tag ;   int size ; /* 队列总尺寸 */   int space[RINGQ_MAX]; /* 队列空间 */}RINGQ;

初始化状态：

q->head = q->tail = q->tag = 0;

队列为空：

( q->head == q->tail) && (q->tag == 0)

队列为满：

 ((q->head == q->tail) && (q->tag == 1))

入队操作，如队列不满，则写入：

q->tail =  (q->tail + 1) % q->size ;

出队操作，如果队列不空，则从head处读出。下一个可读的位置在：

q->head =  (q->head + 1) % q->size

头文件ringq.h:

#ifndef __RINGQ_H__#define __RINGQ_H__
#ifdef __cplusplusextern "C" {#endif
#define QUEUE_MAX 20
typedef struct ringq{   int head; /* 头部，出队列方向*/   int tail; /* 尾部，入队列方向*/    int tag ; /* 为空还是为满的标志位*/    int size ; /* 队列总尺寸 */   int space[QUEUE_MAX]; /* 队列空间 */}RINGQ;
/*   第一种设计方法:     当head == tail 时，tag = 0 为空，等于 = 1 为满。*/
extern int ringq_init(RINGQ * p_queue);
extern int ringq_free(RINGQ * p_queue);

/* 加入数据到队列 */extern int ringq_push(RINGQ * p_queue,int data);
/* 从队列取数据 */extern int ringq_poll(RINGQ * p_queue,int *p_data);

#define ringq_is_empty(q) ( (q->head == q->tail) && (q->tag == 0))
#define ringq_is_full(q) ( (q->head == q->tail) && (q->tag == 1))
#define print_ringq(q) printf("ring head %d,tail %d,tag %d\n", q->head,q->tail,q->tag);#ifdef __cplusplus}#endif
#endif /* __RINGQ_H__ */

#include <stdio.h>#include "ringq.h"
int ringq_init(RINGQ * p_queue){   p_queue->size = QUEUE_MAX ;
   p_queue->head = 0;   p_queue->tail = 0;
   p_queue->tag = 0;
   return 0;}
int ringq_free(RINGQ * p_queue){  return 0;}

int ringq_push(RINGQ * p_queue,int data){  print_ringq(p_queue);
  if(ringq_is_full(p_queue))   {
     printf("ringq is full\n");     return -1;   }
   p_queue->space[p_queue->tail] = data;
   p_queue->tail = (p_queue->tail + 1) % p_queue->size ;
   /* 这个时候一定队列满了*/   if(p_queue->tail == p_queue->head)    {       p_queue->tag = 1;    }
    return p_queue->tag ;  }
int ringq_poll(RINGQ * p_queue,int * p_data){   print_ringq(p_queue);  if(ringq_is_empty(p_queue))   {
      printf("ringq is empty\n");     return -1;   }
   *p_data = p_queue->space[p_queue->head];
   p_queue->head = (p_queue->head + 1) % p_queue->size ;
    /* 这个时候一定队列空了*/   if(p_queue->tail == p_queue->head)    {       p_queue->tag = 0;    }        return p_queue->tag ;}

看到源代码，相信大家就明白其中原理了。其实还有不采用tag，或者其他一些标志的方法，这里就不进一步展开讲述了，感兴趣的读者可以自行研究一下。
在RTOS中基本都有消息队列这个组件，也是使用最常见的组件之一。
消息队列是一种常用于任务间通信的数据结构，队列可以在任务与任务间、中断和任务间传递信息，实现了任务接收来自其他任务或中断的不固定长度的消息。
通过消息队列服务，任务或中断服务程序可以将一条或多条消息放入消息队列中。同样，一个或多个任务可以从消息队列中获得消息。
使用消息队列数据结构可以实现任务异步通信工作。
2.消息队列的特性RTOS消息队列，常见特性：

消息支持先进先出方式排队，支持异步读写工作方式。
读写队列均支持超时机制。
消息支持后进先出方式排队，往队首发送消息（LIFO）。
可以允许不同长度（不超过队列节点最大值）的任意类型消息。
一个任务能够从任意一个消息队列接收和发送消息。
多个任务能够从同一个消息队列接收和发送消息。
当队列使用结束后，可以通过删除队列函数进行删除。

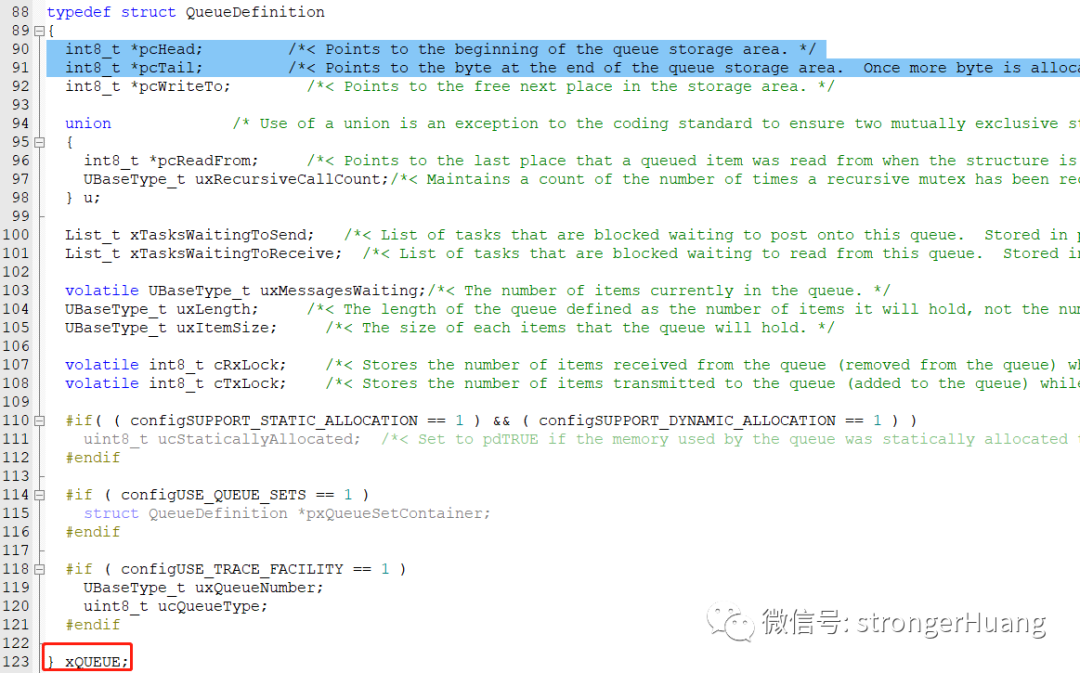

3.消息队列的原理这里以 FreeRTOS 为例进行说明。FreeRTOS 的消息队列控制块由多个元素组成，当消息队列被创建时，系统会为控制块分配对应的内存空间，用于保存消息队列的一些信息如消息的存储位置，头指针 pcHead、尾指针 pcTail、消息大小 uxItemSize 以及队列长度 uxLength 等。
比如创建消息队列：

xQueue = xQueueCreate(QUEUE_LEN, QUEUE_SIZE);

任务或者中断服务程序都可以给消息队列发送消息，当发送消息时，如果队列未满或者允许覆盖入队，FreeRTOS 会将消息拷贝到消息队列队尾，否则，会根据用户指定的阻塞超时时间进行阻塞，在这段时间中，如果队列一直不允许入队，该任务将保持阻塞状态以等待队列允许入队。当其它任务从其等待的队列中读取入了数据（队列未满），该任务将自动由阻塞态转移为就绪态。当等待的时间超过了指定的阻塞时间，即使队列中还不允许入队，任务也会自动从阻塞态转移为就绪态，此时发送消息的任务或者中断程序会收到一个错误码 errQUEUE_FULL。
发送紧急消息的过程与发送消息几乎一样，唯一的不同是，当发送紧急消息时，发送的位置是消息队列队头而非队尾，这样，接收者就能够优先接收到紧急消息，从而及时进行消息处理。
当某个任务试图读一个队列时，其可以指定一个阻塞超时时间。在这段时间中，如果队列为空，该任务将保持阻塞状态以等待队列数据有效。当其它任务或中断服务程序往其等待的队列中写入了数据，该任务将自动由阻塞态转移为就绪态。当等待的时间超过了指定的阻塞时间，即使队列中尚无有效数据，任务也会自动从阻塞态转移为就绪态。
当消息队列不再被使用时，应该删除它以释放系统资源，一旦操作完成，消息队列将被永久性的删除。

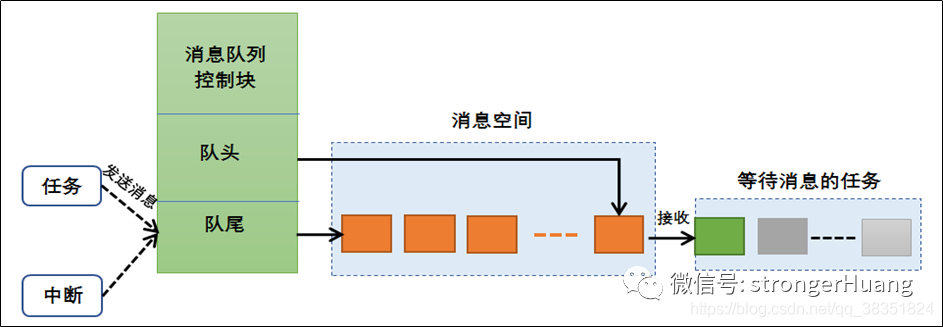

消息队列的运作过程具体见下图：
**4.消息队列的阻塞机制****出队阻塞：**当且仅当消息队列有数据的时候，任务才能读取到数据，可以指定等待数据的阻塞时间。
