Houdini湖边小屋-屋顶面片划分详细过程记录

原创

已于 2022-03-15 16:12:34 修改 · 776 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#houdini

于 2022-02-22 19:27:39 首次发布

此篇博客深入解析了UP主七里雪凝的湖边小屋教程中，关于使用Houdini VEX代码实现的合并天花板过程。通过For-loopwithFeedback循环和attributewrangle操作，讲解了如何合并相接的面并处理边界情况。

b站UP主七里雪凝的湖边小屋教程——P3【Houdini】萌新的《湖边小屋》教程拆解与实现，殊途同归！_哔哩哔哩_bilibili

内容概括

VEX代码

VEX代码详细理解

内容概括

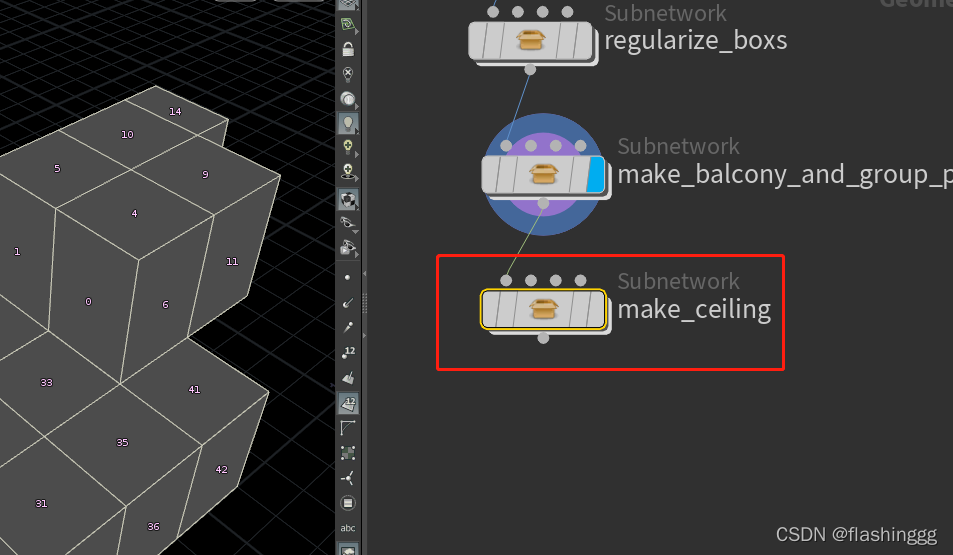

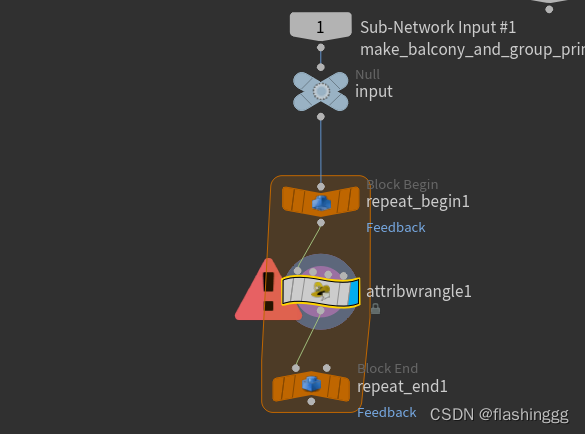

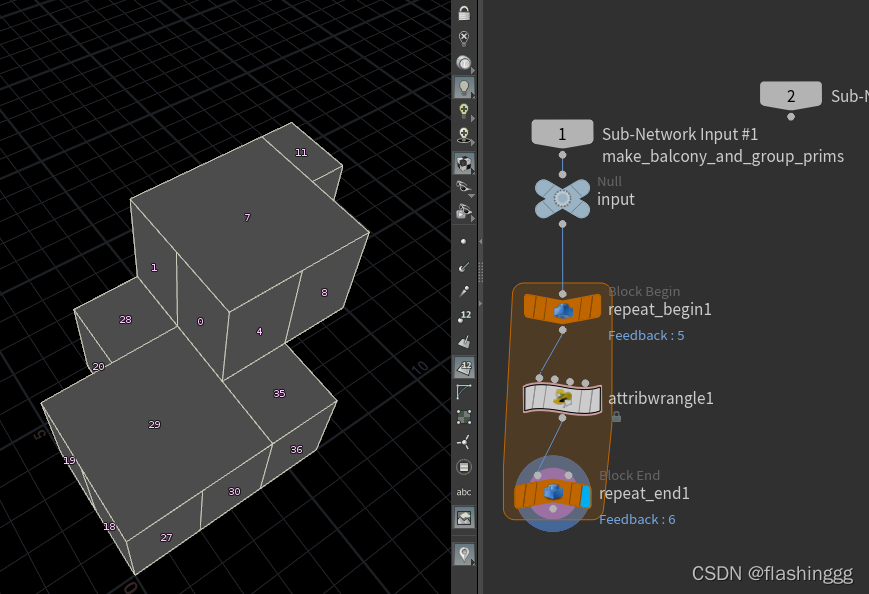

make_ceiling这一部分主要是将面能合并的都合并起来，用到了For-loop with Feedback 循环节点，attributewrangle来输入VEX进行程序化操作。

VEX代码

int merge_queue[];
int primnum,share_prim,prim_hedge,equiv_hedge,next_hedge;

merge_queue=expandprimgroup(0,"ceiling");
while(len(merge_queue)){
  primnum=pop(merge_queue, 0);
  prim_hedge=primhedge(0,primnum);
  next_hedge=prim_hedge;
  do{
    equiv_hedge=hedge_nextequiv(0,next_hedge);
    if(equiv_hedge!=next_hedge){
      share_prim=hedge_prim(0,equiv_hedge);
      if(removevalue(merge_queue,share_prim)){
        removeprim(0,primnum,1);
        if(hedge_srcpoint(0,equiv_hedge)==hedge_srcpo
