我们常说的音视频数据流在TS中被称为Elementary Stream（ES），也称为原始码流（裸流）。ES流本身不含有传输所需的所有信息，为了在传输过程中同时携带PTS（Presentation Time Stamp，显示时间戳）、DTS（Decoding Time Stamp，解码时间戳）等信息，会将ES流加上一个Header，封装成PES（Packet Elementary Stream）包。

1、PES包的接收

PES包往往比较长，所以需要分段传输，这样会有一个问题，接收了多个TS包后我们如何知道哪一包TS是PES的开头，哪一包又是PES的结尾？

TS header中有一个负载开始指示符（payload_unit_start_indicator，PUSI），表示当前TS包的负载是否属于新的一帧：

PUSI为0，说明当前的PES包还未接收完成，负载属于当前PES包中的一部分内容，我们需要把这包的负载拼接到之前接收的负载之后；
PUSI为1，说明前面一个PES包已经接收完成，当前接收的负载属于一个新的PES包，这时候我们可以来解析前面一个PES包，可以理解为，只有在后面一个PES包到达时我们才能知道前面一个PES包接收完成了。

这里有一点要说明，大多数情况下可以认为一个PES包就是一帧数据，对应着一个PTS和一个DTS，但是也有特殊的情况，一帧数据可能会跨多个PES包。

此外，TS包头中还有一个continuity_counter字段，我们可以用它判断PES包是否连续。PES包接收完成后我们就可以愉快的做解析工作了。

以下是Android的接收流程：

status_t ATSParser::Stream::parse(
        unsigned continuity_counter,
        unsigned payload_unit_start_indicator,
        unsigned transport_scrambling_control,
        unsigned random_access_indicator,
        ABitReader *br, SyncEvent *event) {
    if (mQueue == NULL) {
        return OK;
    }
    // 1
    if (mExpectedContinuityCounter >= 0
            && (unsigned)mExpectedContinuityCounter != continuity_counter) {
        mPayloadStarted = false;
        mPesStartOffsets.clear();
        mBuffer->setRange(0, 0);
        mSubSamples.clear();
        mExpectedContinuityCounter = -1;
        if (!payload_unit_start_indicator) {
            return OK;
        }
    }
    // 2
    mExpectedContinuityCounter = (continuity_counter + 1) & 0x0f;
    // 3
    if (payload_unit_start_indicator) {
        off64_t offset = (event != NULL) ? event->getOffset() : 0;
        if (mPayloadStarted) {

            status_t err = flush(event);

            if (err != OK) {
                ALOGW("Error (%08x) happened while flushing; we simply discard "
                      "the PES packet and continue.", err);
            }
        }

        mPayloadStarted = true;
        // There should be at most 2 elements in |mPesStartOffsets|.
        while (mPesStartOffsets.size() >= 2) {
            mPesStartOffsets.erase(mPesStartOffsets.begin());
        }
        mPesStartOffsets.push_back(offset);
    }

    if (!mPayloadStarted) {
        return OK;
    }

    size_t payloadSizeBits = br->numBitsLeft();
    if (payloadSizeBits % 8 != 0u) {
        ALOGE("Wrong value");
        return BAD_VALUE;
    }

    size_t neededSize = mBuffer->size() + payloadSizeBits / 8;
    if (!ensureBufferCapacity(neededSize)) {
        return NO_MEMORY;
    }
    // 4
    memcpy(mBuffer->data() + mBuffer->size(), br->data(), payloadSizeBits / 8);
    mBuffer->setRange(0, mBuffer->size() + payloadSizeBits / 8);

    if (mScrambled) {
        mSubSamples.push_back({payloadSizeBits / 8,
                 transport_scrambling_control, random_access_indicator});
    }

    return OK;
}

检查连续计数器是否符合预期，如果不符合预期则直接丢弃已经接收的PES包；
将预期的连续计数器加一；
如果PUSI为1，将mPayloadStarted置为1表示负载开始，等到下次PUSI为1时执行flush方法解析前一个PES包；
将数据存储到mBuffer中，如果已经有了数据就拼接到mBuffer后面；

2、PES包的解析

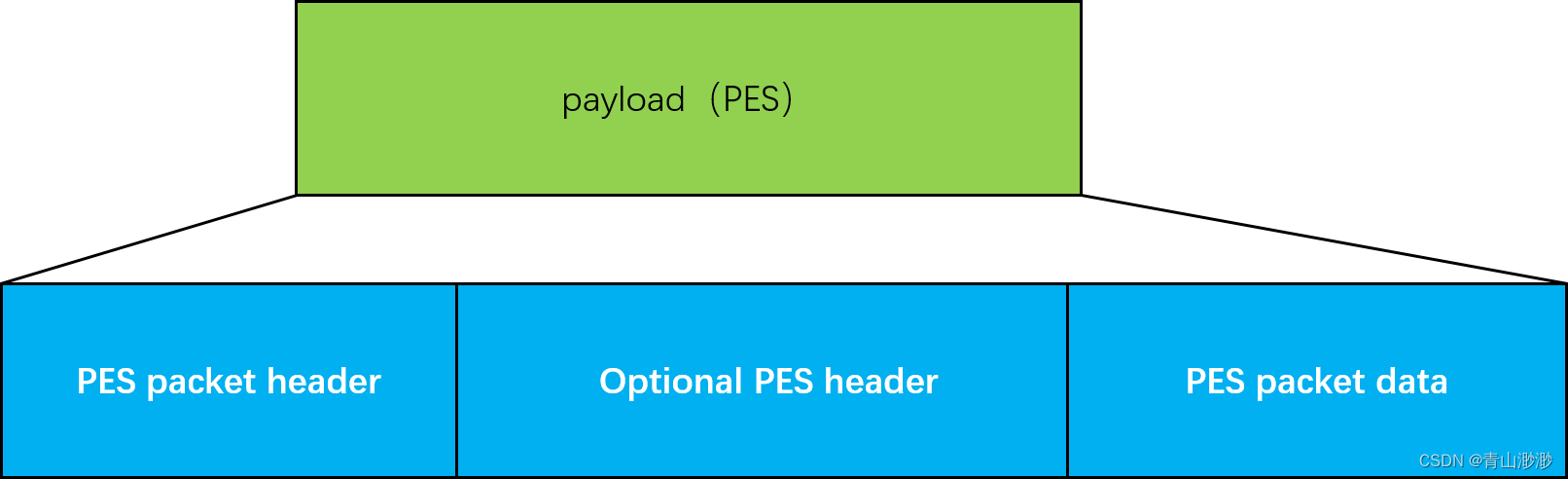

PES包结构整体如下：

在这里插入图片描述
一个完整的PES包有三个部分：

PES packet header：PES包包头；
Optional PES header：包头可选字段，
PES packet data：PES包的主体，包含音频或视频数据；

在这里插入图片描述

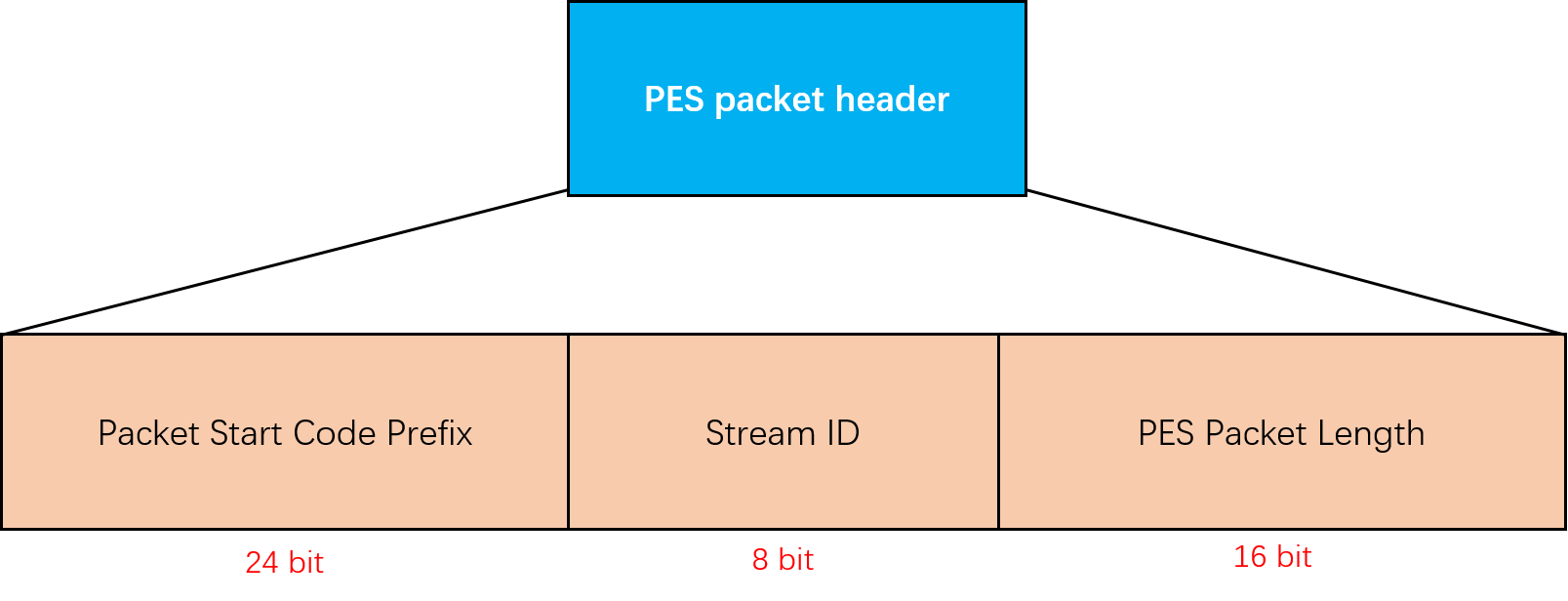

PES packet header包含三个部分，

Packet Start Code Prefix：PES包开始码，固定为0x000001；
Stream ID：标识了该PES包中包含的数据类型，例如是否是音频、视频或其他数据流；
PES Packet Length：表示整个PES包（包括header和data）的长度（字节为单位），如果它为零，则表示该PES包是一个无界长度的数据流；

这里要说明一下Stream ID的作用，我们在parse PES包时会不知道该包的数据到底是audio、video还是其他，所以PES包用Stream ID来做标记。不同的数据类型，也会影响是否存在Optional PES header，在网上其他文章中可能会默认所有TS包都包含下面会讲的flag，但是实际上只有部分PES包包含下面会讲的PTS/DTS flags等可选数据。

一般来说一个流就是一个Track，对应一个Stream Id。

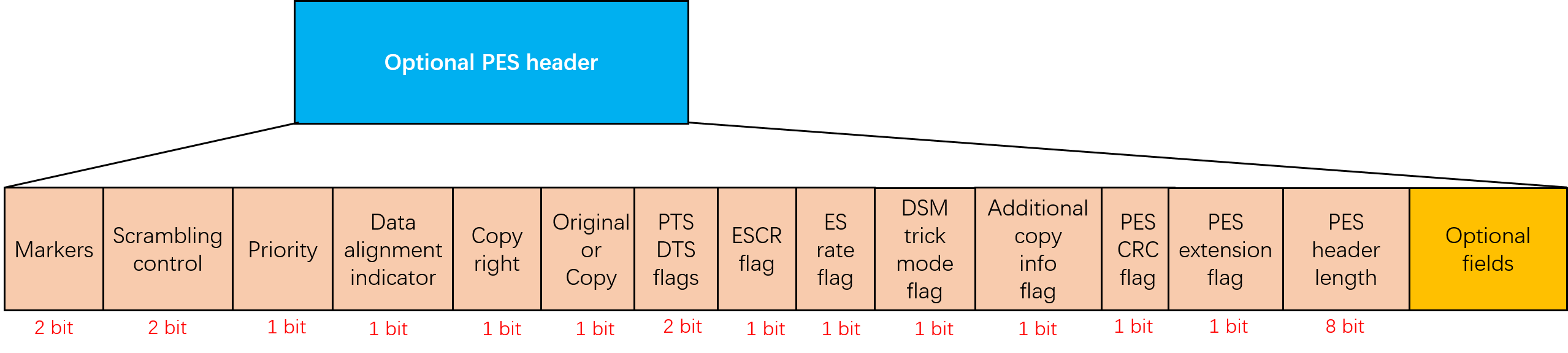

接下来我们一起来看正常音频/视频的可选字段结构：

在这里插入图片描述
