有一些音视频初学者想要了解TS码流结构，但网上资料不全或者讲得不够清楚，使得学习过程变得异常艰难。这一篇内容将对TS码流结构做详尽解析，争取做到通俗易懂，成为最好的TS码流解析文章。

本篇TS码流解析将会参照Android的ATSParser代码。

首先我们要知道一个标准的TS包一般有188字节，但是也有TS包是192字节或者204字节的情况。同一路TS流中，每个TS包大小是一致的，不会同时出现188字节和192字节的TS包。接下来的文章中，我们只解析标准188字节的TS包。

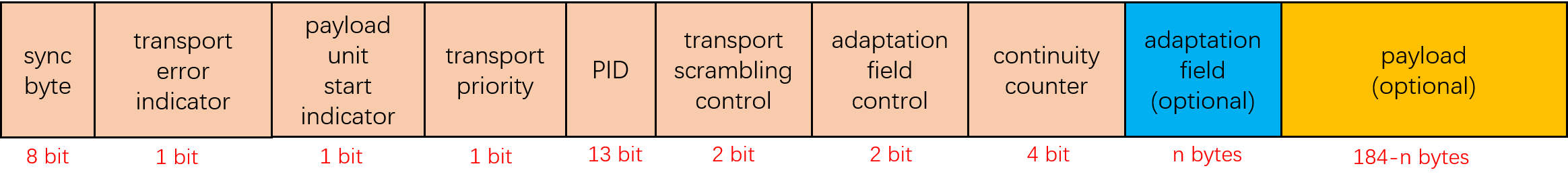

标准TS包包括一个4字节的包头、n字节自适应域（可选）和184-n字节的负载（可选），可选的意思是它可能在TS包中存在，也可能不存在。TS包的结构如图：

图中橙色部分是包头（header），蓝色部分是自适应域（adaptation field），黄色部分是负载（payload）。

1、TS Header解析

4字节包头共包含有8个字段，接下来依次解析包头字段：

1. sync_byte：同步字节，值为0x47，关于同步字节有以下几点需要了解：
   • 同步字节表示一个新的TS包的开始，从同步字节开始往后的188字节为一个完整的TS包；
   • 根据以上特点，可以通过检查一个流的188个字节的整数倍位置是否为0x47来判断流是否为TS流；
   • 如果一段码流中间丢了一部分数据（丢失同步），可以利用同步字节重新找回同步，但是要注意，码流本身可能包含0x47的数据，所以当找到一个0x47时，需要向前和向后各跳跃188个字节，如果这些位置仍然时0x47，那么就可以确定这个0x47是同步字节，TS流已经对齐成功。
2. transport_error_indicator：传输误差标志，该数据包在传输过程中是否出现错误，如果该位为1，说明应该立即丢弃该TS包；
3. payload_unit_start_indicator：有效负载单元起始标志，

2、Adaptation Field解析

继续往后解析，需要先看自适应字段控制的值，值为10和11时TS Header后会跟有一个（自适应域）adaptation field，接下来对这个部分做解析：

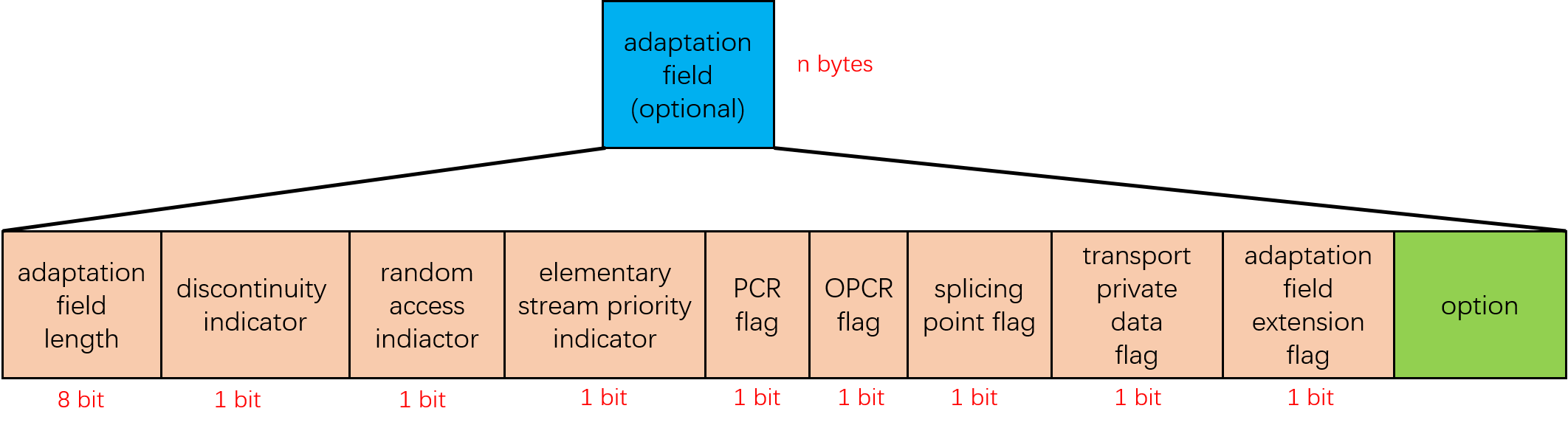

adaptation field的结构如图：

结构图中的橙色部分是必选（肯定存在）的控制字段，绿色部分是可选，绿色部分的内容由控制字段的值所决定。接下来先看控制字段有哪些：

1. adaptation Field Length：自适应域的长度，不包含这个字段本身；
2. discontinuity indicator：非连续指示符，标记当前TS包的数据流在此处是否有间断，我们要注意的是discontinuity indicator和continuity counter是两个不同的概念，前者关注的是数据的连续性，后者关注的是TS包本身的连续性；
