TS流格式及传输详解

目录

一、背景

二、TS流特点

三、TS流格式分析

3.1、TS层

3.1.1.TS Header

3.1.2、TS Adaptation Field

3.2.3、TS Payload

3.2、PES层

3.2.1、PES层结构图

3.2.2、关于时间戳PTS和DTS的说明：

3.3、ES 层

---

一、背景

        TS格式（Transport Stream）是一种用于传输和存储多媒体数据的格式，全称为MPEG2-TS。其中TS即"Transport Stream"的缩写。常用于广播，直播和流媒体传输。

二、TS流特点

        所以MPEG2-TS格式的特点就是要求从视频流的任一片段开始都是可以独立解码的。TS格式是主要用于直播的码流结构，具有很好的容错能力。通常TS流的后缀是.ts、.mpg或者.mpeg，多数播放器直接支持这种格式的播放。TS流中不包含快速seek的机制，只能通过协议层实现seek。HLS协议基于TS流实现的。

三、TS流格式分析

         TS文件（流）可以分为三层：TS层（Transport Stream）、PES层（Packet Elemental Stream）、ES层（Elementary Stream）。

        ES层就是音视频数据，PES层是在音视频数据上加了时间戳等对数据帧的说明信息，TS层是在PES层上加入了数据流识别和传输的必要信息。TS文件（码流）由多个TS Packet组成的。

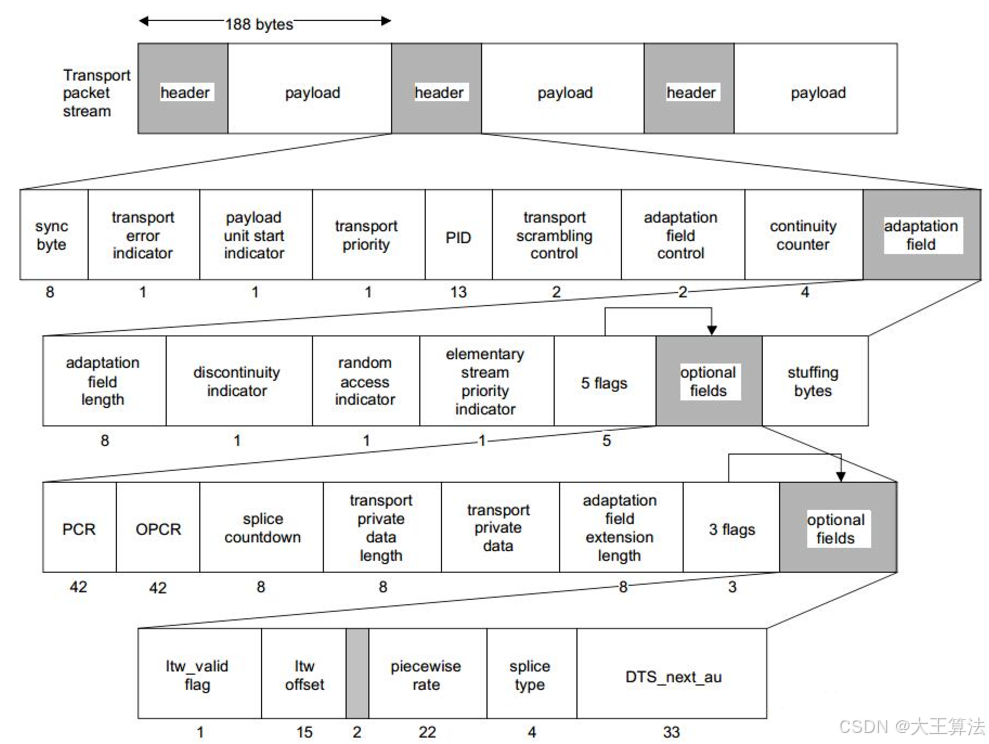

        下图是TS文件（码流）的分层结构图：

3.1、TS层

        TS包大小固定为188字节，TS层分为三个部分：TS Header、Adaptation Field、Payload。

TS Header固定4个字节；Adaptation Field可能存在也可能不存在，主要作用是给不足188字节的数据做填充；Payload是PES数据。
