嵌入式开发板硬件操作入门学习2——LED电路与操作

LED电路与操作

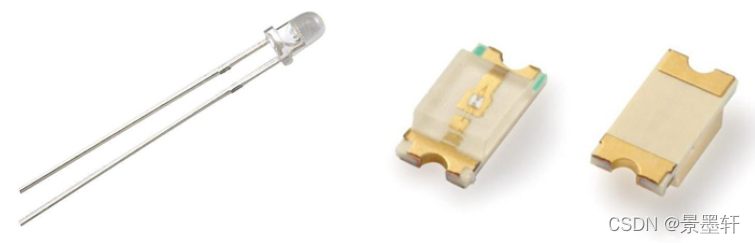

1. LED实物

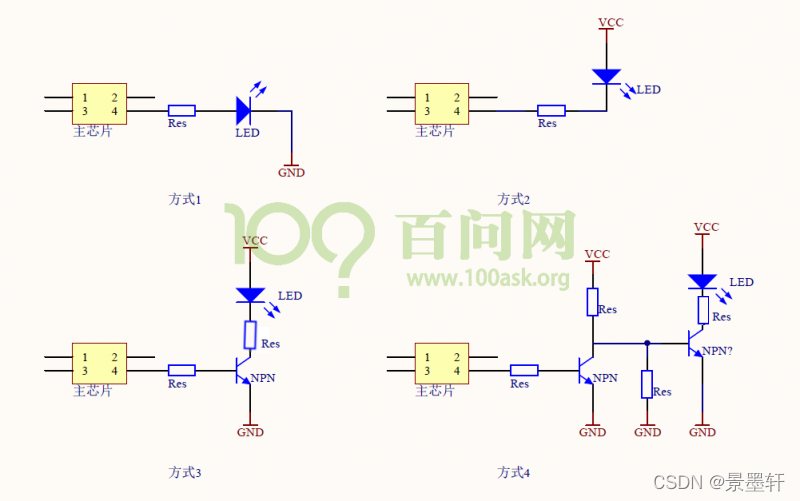

2. LED电路

• 方式1
  • 芯片引脚输出高电平，LED被点亮
  • 芯片引脚输出低电平，LED被熄灭
  • 缺点：芯片引脚的驱动能力可能不够，LED亮度低
• 方式2
  • 芯片引脚输出低电平，LED被点亮
  • 芯片引脚输出高电平，LED被熄灭
  • 缺点：电流进入芯片过大时，可能烧毁芯片
• 方式3
  • 芯片引脚输出高电平，三极管导通，LED被点亮
  • 芯片引脚输出低电平，三极管不导通，LED被熄灭
• 方式4
  • 芯片引脚输出低电平，第一个三极管不导通，第二个三极管导通，LED被点亮
  • 芯片引脚输出高电平，第一个三极管导通，第二个三极管不导通，LED被熄灭
