ARM架构与编程

1. 寄存器的含义：寄存器分CPU内部寄存器，和设备上的寄存器，它们完全不同

我们说"寄存器"时，需要分辨是哪种：

        CPU内部的寄存器

        CPU之外设备自己的寄存器

这是不一样的：

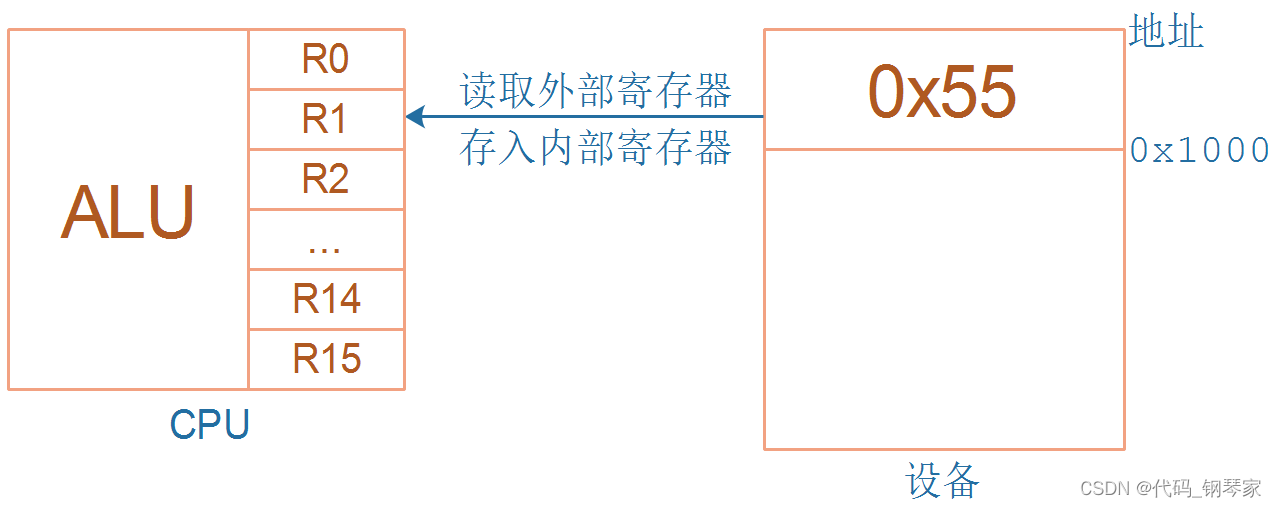

        CPU通过各类汇编指令访问内部寄存器

        CPU要访问设备的寄存器时，就像访问内存一样，要先知道地址

举例：

外部寄存器的地址是0x1000，要读它，使用如下汇编指令：

mov r0, #0x1000  //把外部寄存器地址赋给CPU内部寄存器r0

ldr r0, [r0]  //使用r0所表示的地址来读数据，存入CPU内部寄存器r1

2.段的概念_重定位的引入

从源头理解代码重定位，现在从*.s开始写程序，使用串口打印全局变量，看看会发生什么事情。

start.s

                PRESERVE8
                THUMB


; Vector Table Mapped to Address 0 at Reset
                AREA    RESET, DATA, READONLY
				EXPORT  __Vectors

__Vectors       DCD     0
                DCD     Reset_Handler              ; Reset Handler

				AREA    |.text|, CODE, READONLY

; Reset handler
Reset_Handler   PROC
				EXPORT  Reset_Handler             [WEAK]
                IMPORT  main

				LDR SP, =(0x20000000+0x10000)
				BL main

                ENDP

                 END

string.c

#include "uart.h"
int puts(const char *s)
{
	while (*s)
	{
		putchar(*s);
		s++;
	}
	return 0;
}

void puthex(unsigned int val)
{
	/* 0x76543210 */
	int i, j;

	puts("0x");
	for (i = 7; i >= 0; i--)
	{
		j = (val >> (i*4)) & 0xf;
		if ((j >= 0) && (j <= 9))
			putchar('0' + j);
		else
			putchar('A' + j - 0xA);
	}
}

void put_s_hex(const char *s, unsigned int val)
{
	puts(s);
	puthex(val);
	puts("\r\n");
}

main.c

#include "string.h"

char g_Char = 'A';
const char g_Char2 = 'B';
int g_A = 0;
int g_B;

int main()
{

	put_s_hex("g_Char's addr  = ", &g_Char);  //g_Char's addr  = 0x20000000
	put_s_hex("g_Char2's addr = ", &g_Char2); //g_Char2's addr  = 0x080002EC

	putchar(g_Char); //打印出乱码
	putchar(g_Char2); //打印出B

	while (1)
	{
	}

	return 0;
}

运行结果：

    put_s_hex("g_Char's addr  = ", &g_Char);  //g_Char's addr  = 0x20000000
    put_s_hex("g_Char2's addr = ", &g_Char2); //g_Char2's addr  = 0x080002EC

    putchar(g_Char); //打印出乱码
    putchar(g_Char2); //打印出B

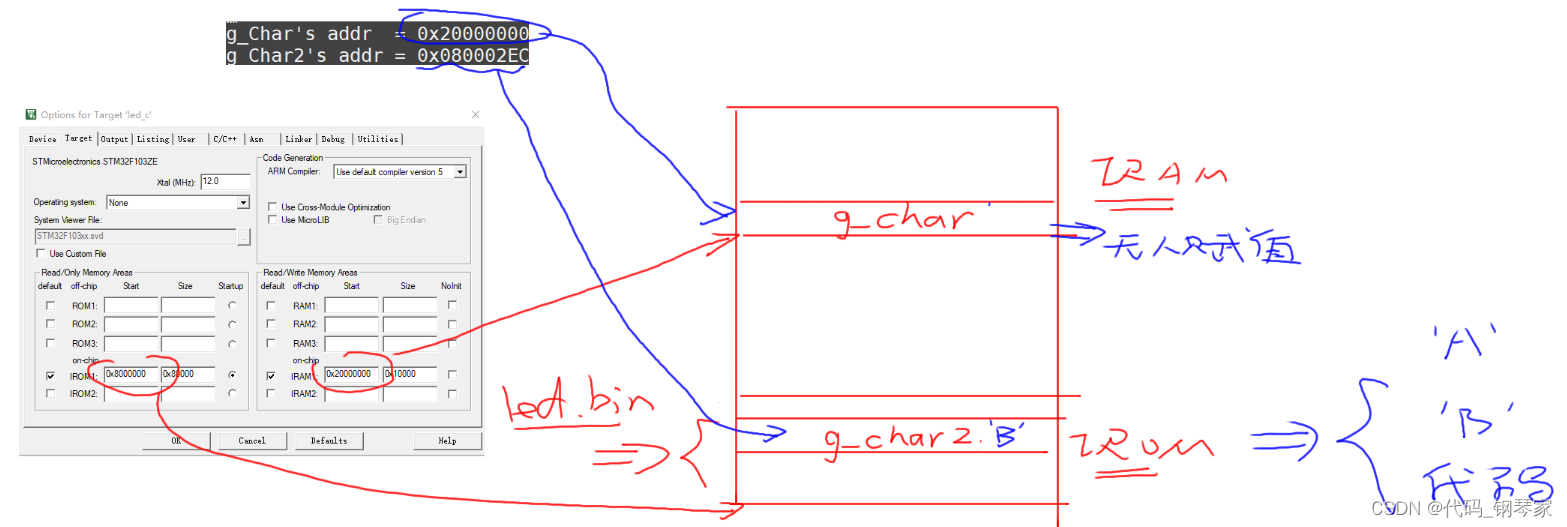

全局变量char g_Char = 'A'; g_Char是可读可写的，数值会变，所以放在RAM。乱码的原因是因为g_Char最开始数据是放在RAM上的，在main()中无人初始化它，所以打印出来是乱码。

程序使用该地址（g_Char's addr  = 0x20000000）访问时，就可以访问到RAM，无人赋值，打印出来的时随机值，所以是乱码。

---

全局变量const char g_Char2 = 'B'; g_Char2是常量，数值不会变，所以放在ROM。成功打印的原因是：*.bin文件被烧写在ROM中时，ROM里面已经有了g_Char2的数值，虽然在main()中无人初始化它，但是g_Char2的数值已经烧写在ROM中了，所以打印出来是B。

程序使用该地址（g_Char2's addr  = 0x080002EC）访问时，就可以访问里面的数据B。

---

基于上面的问题，g_Char应该有人初始化，谁来做？应该由*.s来做。

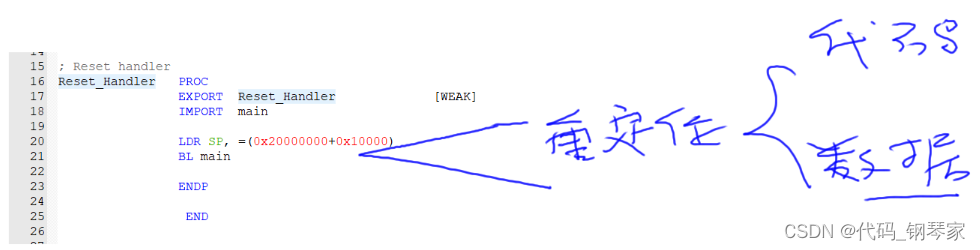

设置好栈之后，在调用main()函数之前，*.s还应该做一些事情，比如ROM上有数据、有代码，所以需要把ROM上的数据、代码重定位到RAM上去。

因为代码可以放在ROM中，对于可读可写的数据，需要重定位到RAM中去。

例如g_Char这一类，统一放在一个统计，为可读可写的数据段。

例如g_Char2这一类，统一放在一个统计，为只读的数据段。

---

段的概念_重定位的引入(STM32F103)

1. 问题的引入

在串口程序中添加全局变量，把它打印出来，看看会发生什么事。

2. 段的概念

代码段、只读数据段、可读可写的数据段、BSS段。

char g_Char = 'A';           // 可读可写，不能放在ROM上，应该放在RAM里
const char g_Char2 = 'B';    // 只读变量 ，可以放在ROM上
int g_A = 0;   // 初始值为0，干嘛浪费空间保存在ROM上？没必要
int g_B;       // 没有初始化，干嘛浪费空间保存在ROM上？没必要

所以，程序分为这几个段：

• 代码段(RO-CODE)：就是程序本身，不会被修改

• 可读可写的数据段(RW-DATA)：有初始值的全局变量、静态变量，需要从ROM上复制到内存

• 只读的数据段(RO-DATA)：可以放在ROM上，不需要复制到内存

• BSS段或ZI段：

  • 初始值为0的全局变量或静态变量，没必要放在ROM上，使用之前清零就可以

  • 未初始化的全局变量或静态变量，没必要放在ROM上，使用之前清零就可以

• 局部变量：保存在栈中，运行时生成

• 堆：一块空闲空间，使用malloc函数来管理它，malloc函数可以自己写

3. 重定位

保存在ROM上的全局变量的值，在使用前要复制到内存，这就是数据段重定位。

想把代码移动到其他位置，这就是代码重定位。
