本文主要叙述CLion的下载、安装，及使用CLion软件环境进行STM32F103单片机的开发。本文中的实例将使用STM32F103C8T6单片机，将PC13引脚作为LED灯的输出引脚，实现1s为周期的闪烁。

一、环境配置

1. CLion的下载和安装

可以在JetBrains的官网上下载该软件。目前最新版本为2021.3（点击下载Windows版本）。

百度网盘下载地址：

链接：https://pan.baidu.com/s/1chajTgUDUz_6b3-EX7t7hA
提取码：1234

注意：CLion2021版本试用需要登录账号，2020及以前版本无需注册账号。

历史版本下载地址如下：

Other Versions - CLion (jetbrains.com)

考虑到兼容问题，请读者慎重选择合适版本下载。

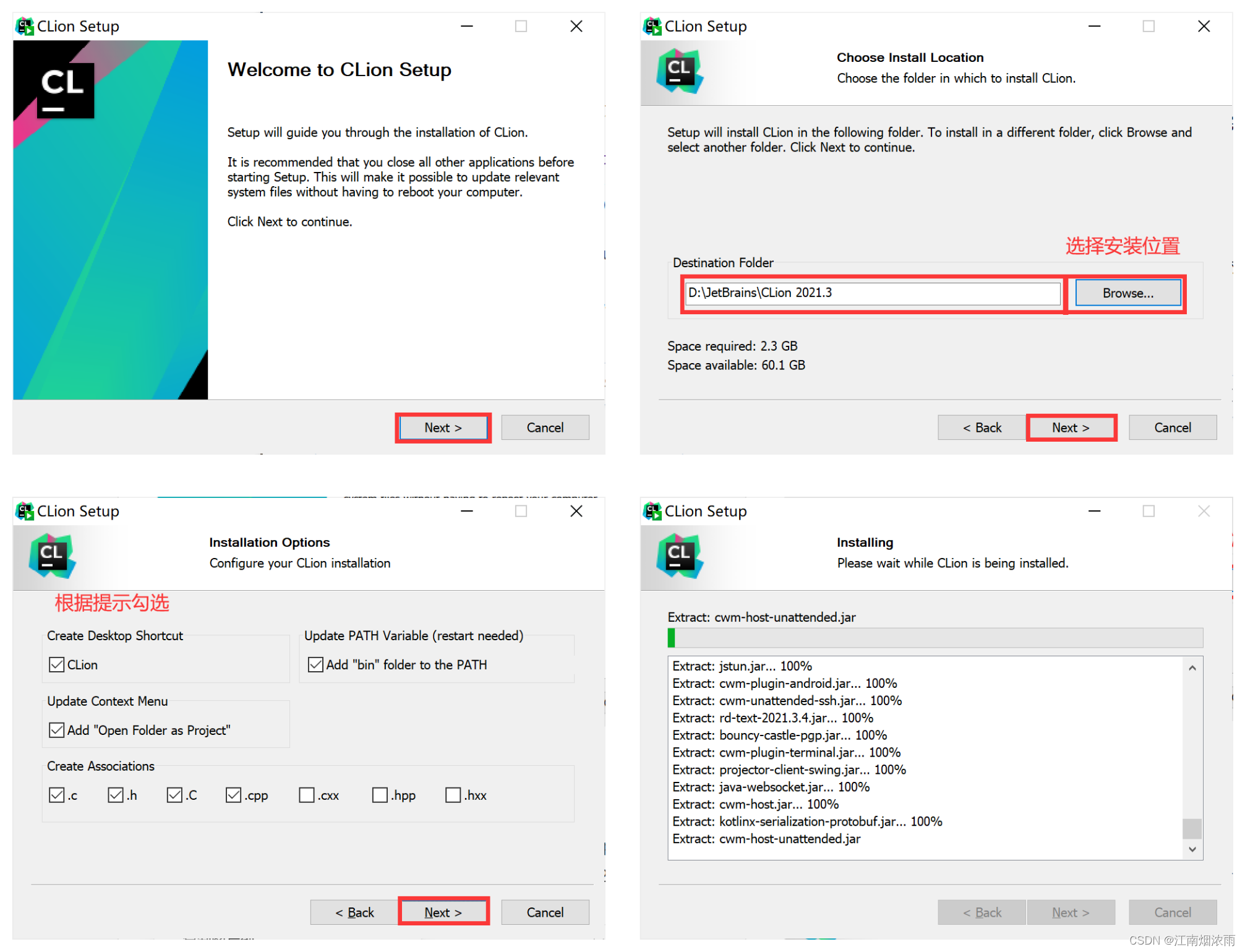

按照提示点击Next，最后点击Install，进入最后一张图的安装页面

在这里插入图片描述

图 1.1-1

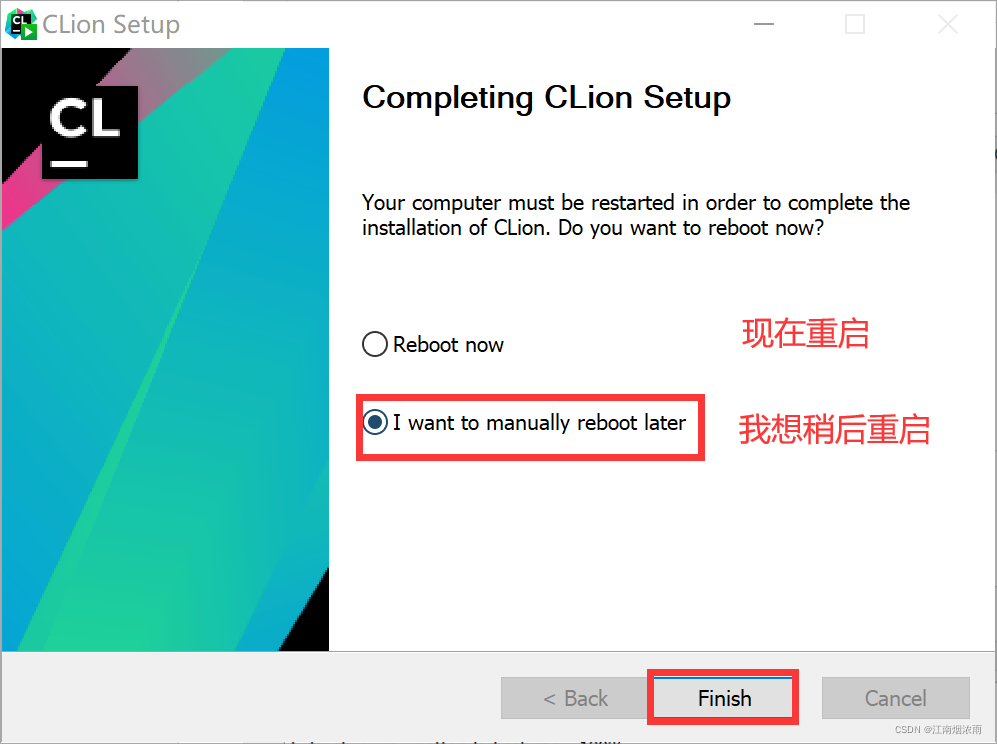

安装完成后，选择不重启

在这里插入图片描述

图 1.1-2

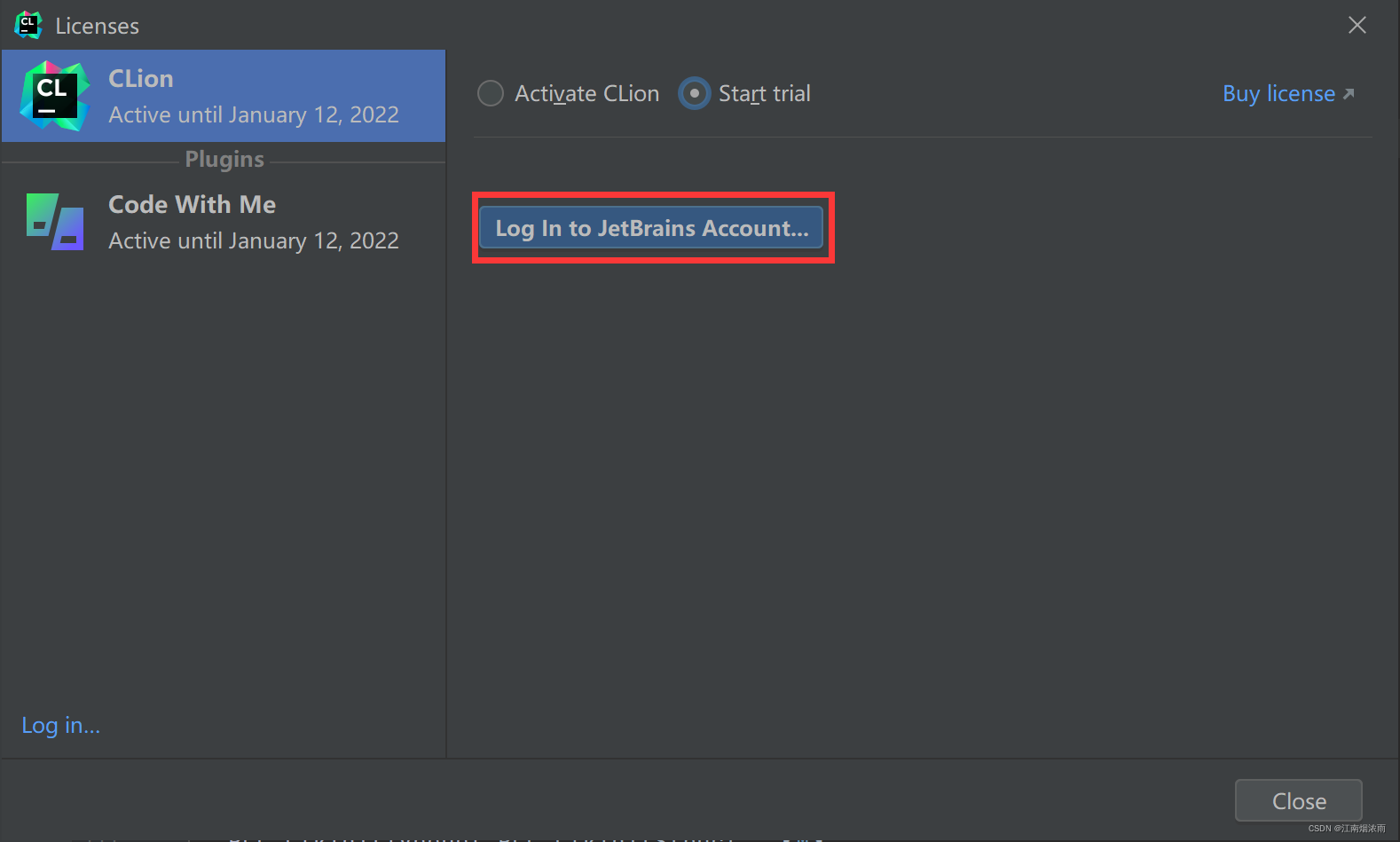

打开Clion软件，接下来是编译器偏好设置，主要是关于页面的设置，这里不做展示。如果是2021版本，打开软件后需要注册账号并登录，然后可以试用30天，或者购买该软件（$89每年）。2020版本及之前可以直接选择免费使用30天，无需注册登录账号

在这里插入图片描述

图 1.1-3

2. arm-none-eabi-gcc的下载和安装

arm-none-eabi-gcc是面向裸机arm的编译器，因为CLion不像Keil集成了arm的所有开发环境，所以在Windows系统需要下载和安装来配置环境

在arm官网上找到开发者服务，链接如下：

GNU Toolchain | GNU Arm Embedded Toolchain Downloads – Arm Developer

这里我们下载最新版ZIP（点击下载Windows版）

下面是zip格式的百度网盘链接

链接：https://pan.baidu.com/s/14Psqf_q4LKY3MIxMA_n9Mg
提取码：1234

下载完成后解压，这里笔者将其解压放置于D盘路径下，并将其添加至环境变量

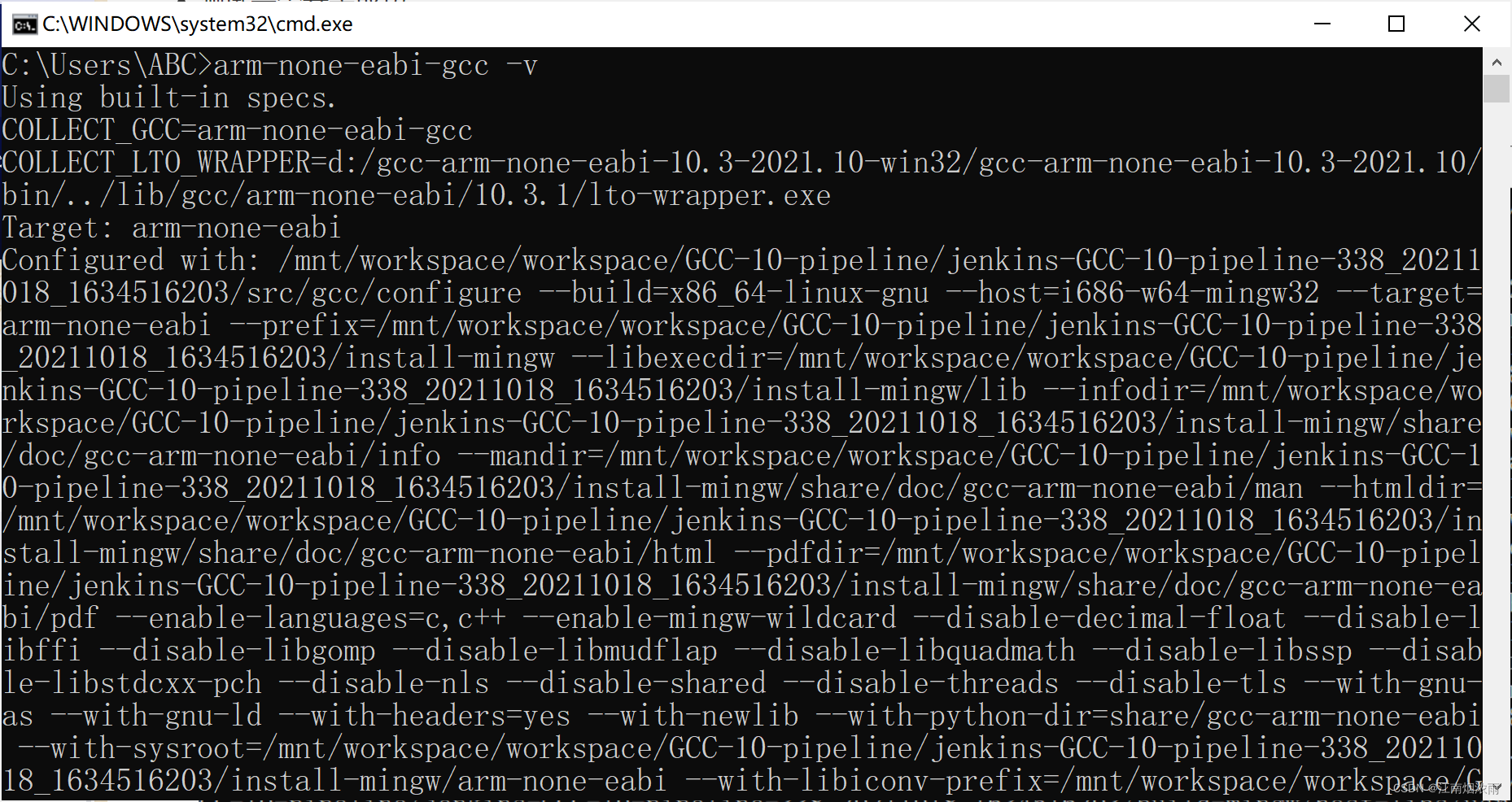

在CMD中输入以下命令，如果有反馈则说明安装成功（添加环境变量成功）

arm-none-eabi-gcc -v

在这里插入图片描述

图 1.2-1

如果下载的是exe文件，则按照提示安装即可。

3. MinGW的下载和安装

MinGW下载地址如下：

MinGW-w64 - for 32 and 64 bit Windows - Browse /Toolchains targetting Win64/Personal Builds/mingw-builds at SourceForge.net

由于读者之前配置Visual Studio Code时下载安装过MinGW，所以这里不做展示，详细下载安装步骤请读者自行搜索

4. OpenOCD的下载和安装

下载地址如下（点击下载Windows版本）

Download OpenOCD for Windows (gnutoolchains.com)

百度网盘下载地址如下：

链接：https://pan.baidu.com/s/1LF7y66MsVAlRsoM2MKJJlA
提取码：1234
下载完成后解压，和上面arm-none-eabi-gcc一样，这里笔者将其放置在D盘目录下

二、搭建工程

1. 创建工程

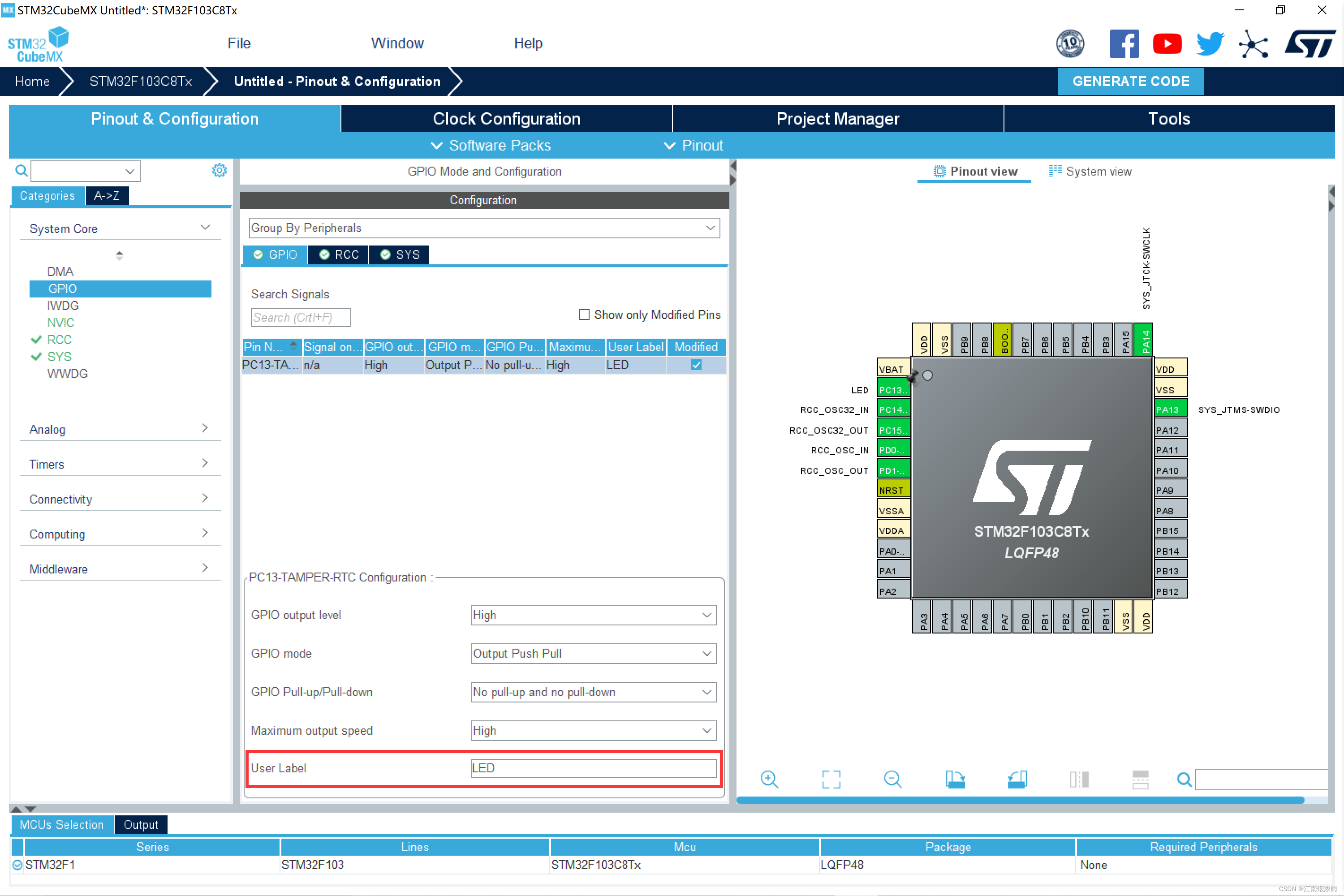

打开STM32CubeMX，创建工程，使用PC13引脚作为LED引脚，可以参考STM32CubeMX的安装与简单应用_江南烟浓雨的博客-优快云博客。将PC13引脚的GPIO用户标签设置为LED

在这里插入图片描述

图 2.1-1

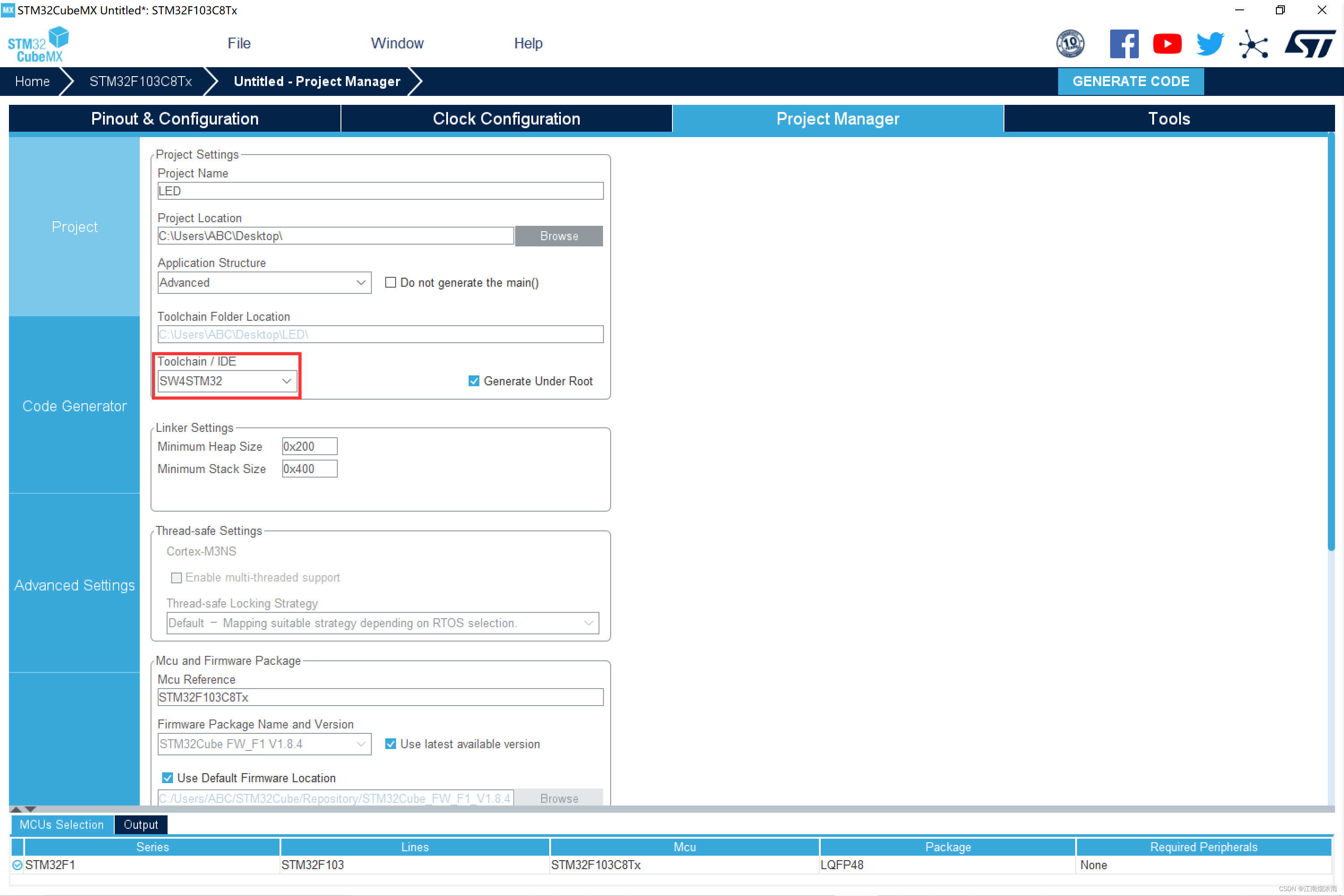

不同的是，在工程管理页面，将Toolchain/IDE选择为SW4STM32，最后点击生成代码

在这里插入图片描述

图 2.1-2

2. 配置CLion

打开生成的代码的文件夹，找到ioc结尾的文件，即工程名+.ioc，右键选择打开方式，使用CLion打开该软件。选择相信该文件

在这里插入图片描述

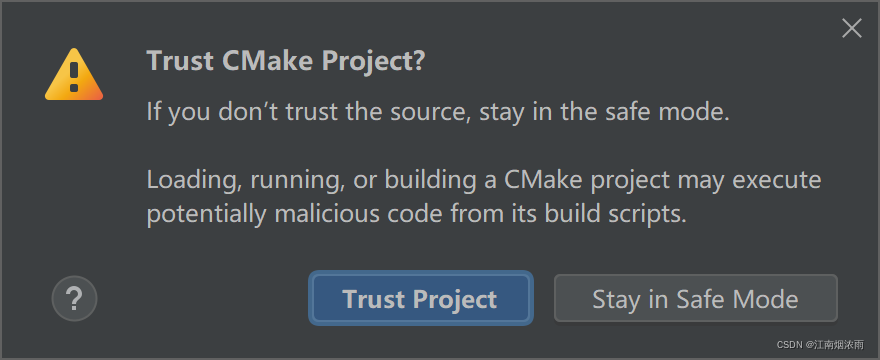

图 2.2-1

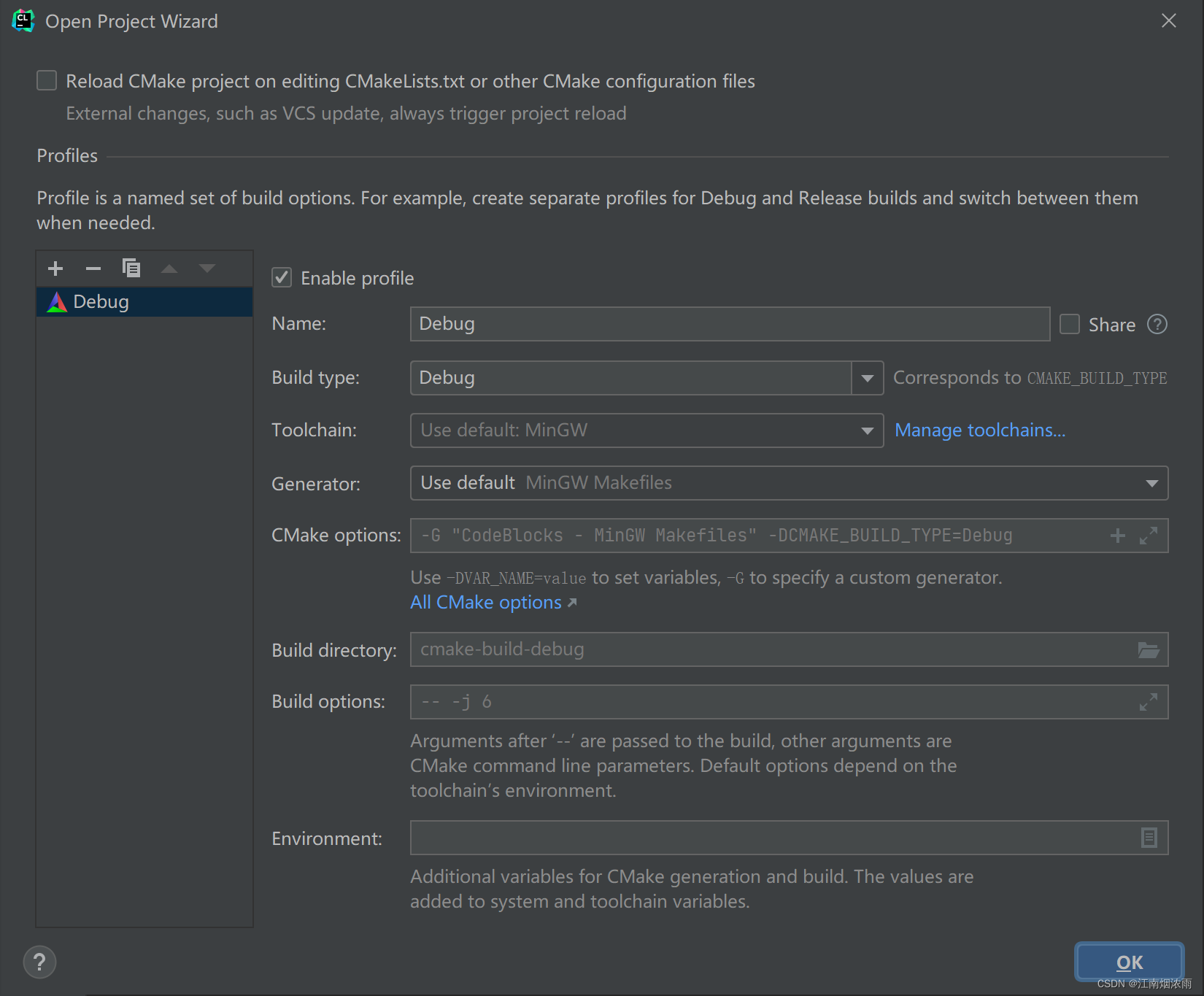

点击OK

在这里插入图片描述

图 2.2-2

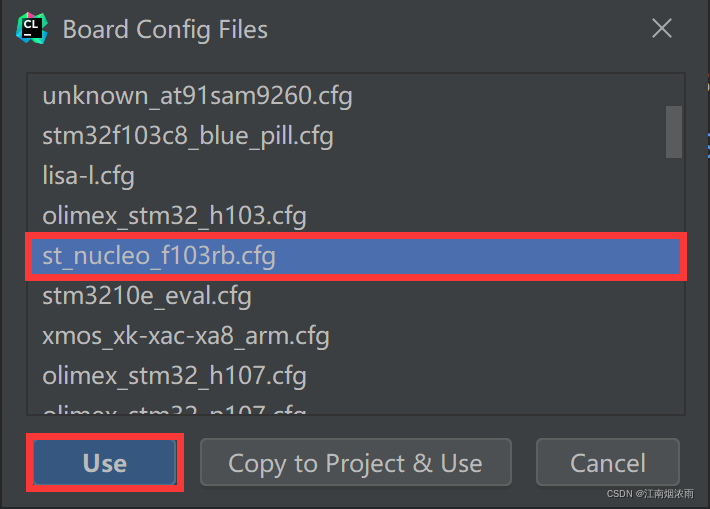

等待一小会会弹出对话框，选择配置文件。本次实验采用STM32F103C8T6，所以这里选择st_nucleo_f103rb.cfg。

在这里插入图片描述

图 2.2-3

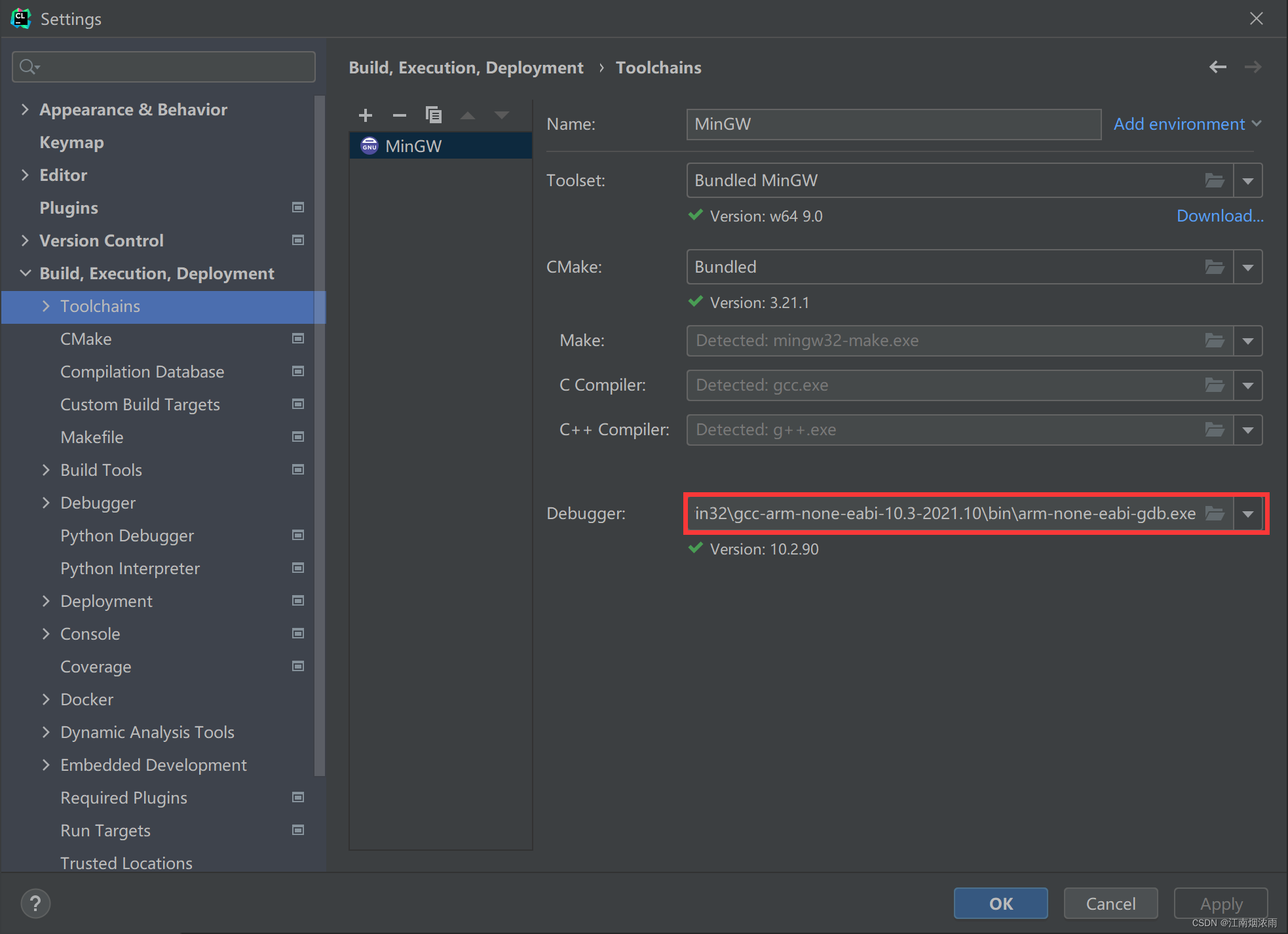

在菜单栏选择File，下拉选择Settings，然后下拉Build,Execution,Deployment选项，点击Toolchains，将Debugger选择为之前下载的arm-none-eabi-gdb.exe，路径为\gcc-arm-none-eabi-10.3-2021.10-win32\gcc-arm-none-eabi-10.3-2021.10\bin\arm-none-eabi-gdb.exe。在成功安装MinGW的基础上，软件会自动识别MinGW，无需手动配置。如果软件没有识别，也可以在此页面手动添加

在这里插入图片描述

图 2.2-4

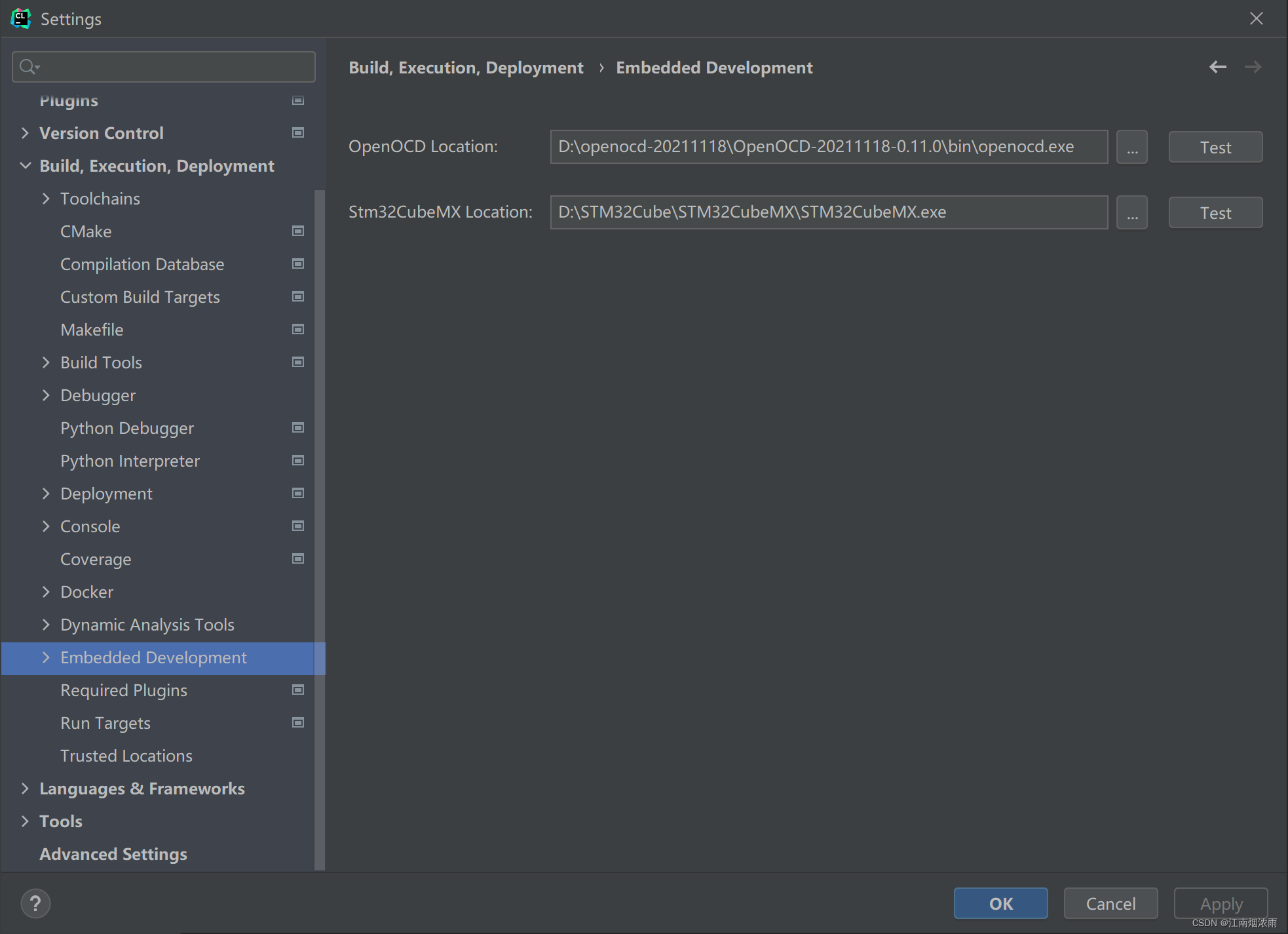

然后点击Build,Execution,Deployment二级菜单下的Embedded Development，这里选择OpenOCD的位置，路径为\openocd-20211118\OpenOCD-20211118-0.11.0\bin\openocd.exe。点击右边的Test按钮，出现绿色提示框代表添加成功。第二栏是选择Stm32CubeMX的地址，如果先使用CLion创建STM32CubeMX工程文件，可以通过这个设置打开STM32CubeMX软件

在这里插入图片描述

图 2.2-5

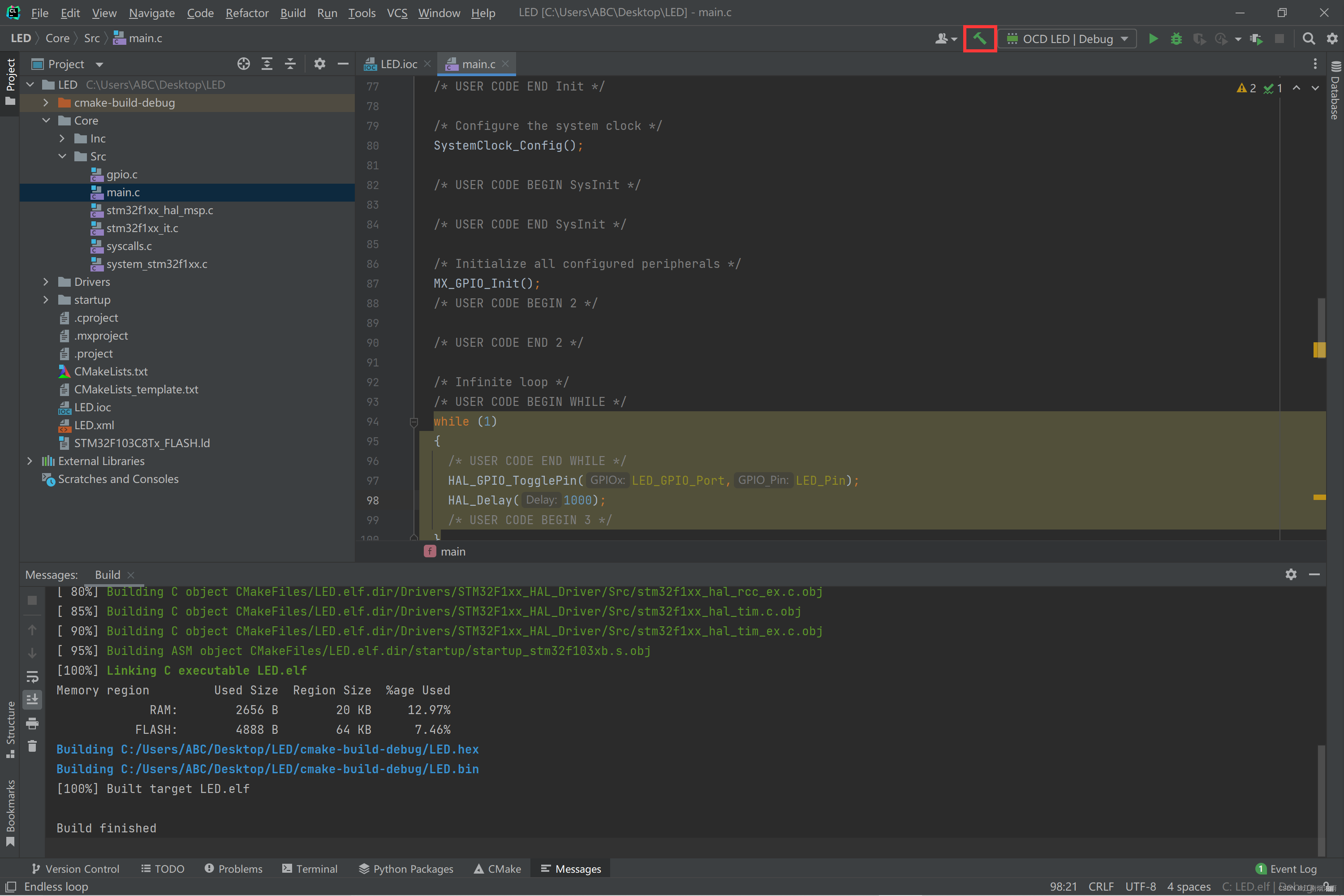

依次打开Core、Src、main.c，在主函数的while(1)中添加PC13LED闪烁的代码

HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
HAL_Delay(1000);

最后点击小锤子（构建）

在这里插入图片描述

图 2.2-6

此时在\LED\cmake-build-debug\目录下，会生成hex文件

3.实验结果

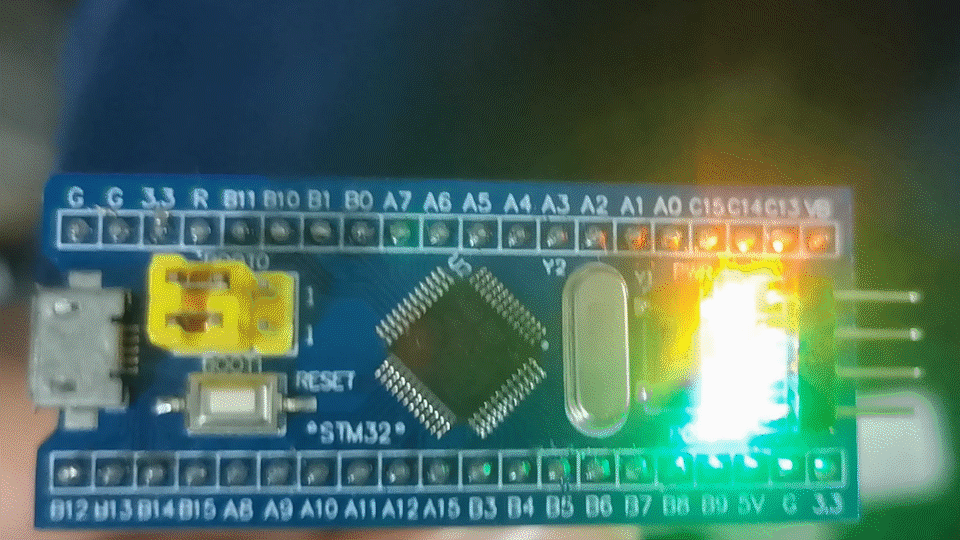

通过烧录程序将hex文件烧录到单片机，得到下面的实验效果

在这里插入图片描述

三、实验总结

通过本次实验成功完成了CLion的安装和使用，并代替Keil完成了简单的嵌入式开发。如果之前使用Keil进行嵌入式开发，因为Keil集成了开发环境，所以可能对编译器的实现不太熟悉，读者可以自行搜索相关资料了解构建过程中相关的软件的作用。

下面是本次所有文件资料（不包括MinGW）

链接：https://pan.baidu.com/s/149m2PdlN-fCKasoGhxec-A
提取码：1234

四、参考链接

CLion2021 的详细安装并基于 CLion 实现 stm32F103 点亮 LED_L-GRAZY的博客-优快云博客
