Fsm serial

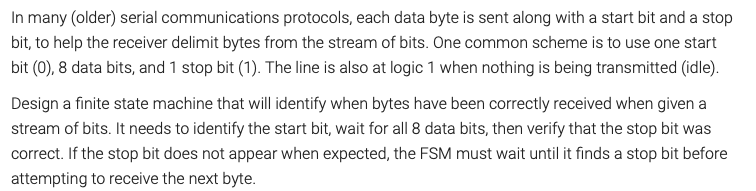

在许多（较早的）串行通信协议中，每个数据字节都与一个起始位和一个停止位一起发送，以帮助接收器从比特流中划定字节。一个常见的方案是使用一个起始位（0），8个数据位和一个停止位（1）。当没有任何传输时（空闲），该线路也处于逻辑1。

设计一个有限状态机，当给定一个比特流时，它将识别字节是否被正确接收。它需要识别起始位，等待所有8个数据位，然后验证停止位是否正确。如果停止位没有在预期时间出现，有限状态机必须等待，直到它找到一个停止位，然后再尝试接收下一个字节。
