nucleo开发板没有外部晶振？

---

前言

在使用nucleo开发板时，发现板上并没有外部晶振，那MCU如何进行正常工作的呢？

---

一、nucleo开发板

STM32 Nucleo 是ST公司 官方的开发板，可进行快速的评估、开发。开发板集成了ST-Link调试器，无需额外的调试工具。

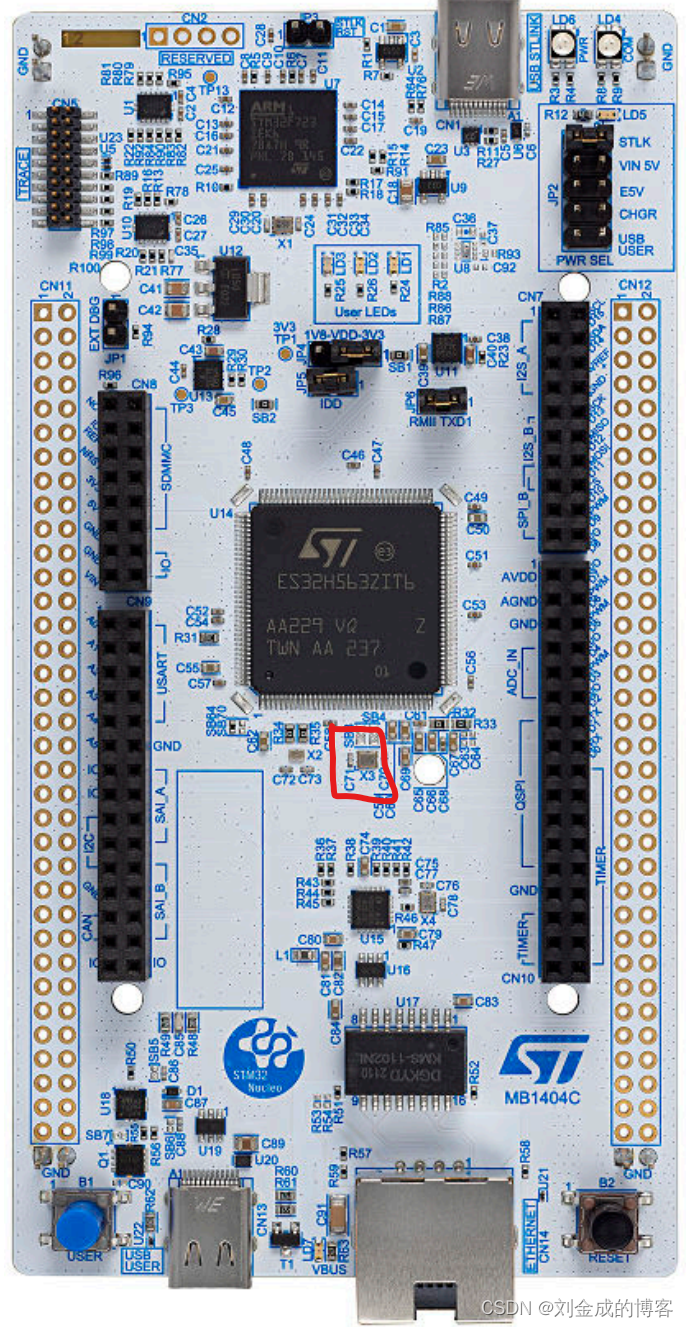

在使用过程中发现新买回来的板卡上面并没有外部晶振，如上图中红框区域所示，那么MCU是如何依靠外部时钟工作的呢？

二、UM1974

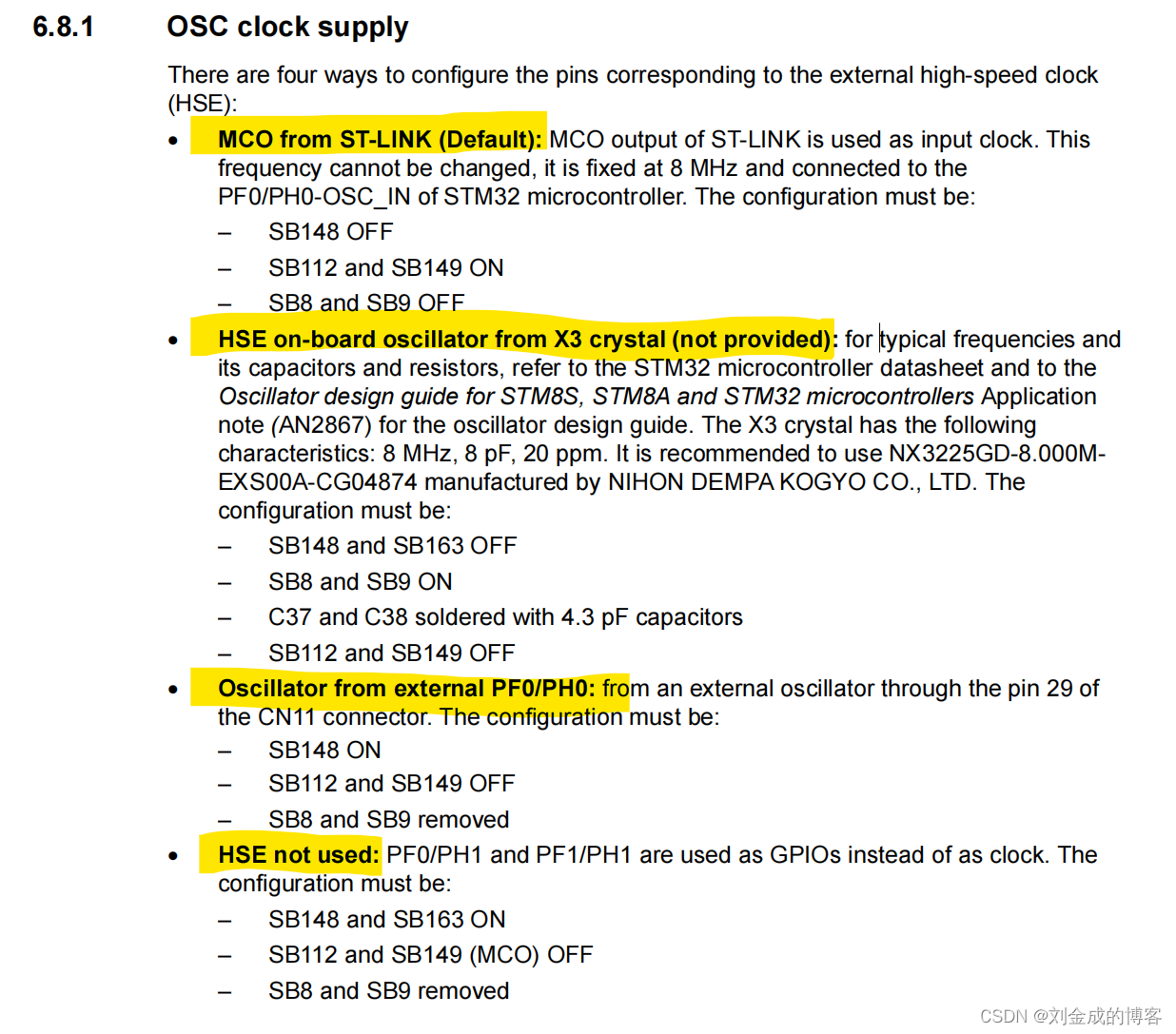

仔细翻找了一些资料，UM1974中6.8.1章节关于nuleco开发板外部晶振的使用以及配置做了详细介绍。

配置与外部高速时钟（HSE）对应的针脚有四种方式：
1、通过ST-link获取时钟源，这种方法也是默认的MCU获取外部时钟的方式，也就解释了为什么nucleo开发板没有外部晶振也可以正常工作。
2、通过焊接外部晶振提供MCU外部时钟源，但是需要做一些板载电阻的配置。
3、直接通过外部晶振引脚，外接时钟源作为MCU外部时钟源
4、外部时钟源引脚还可以单纯的作为GPIO使用

---

总结

尝试使用方式2,即通过焊接外部晶振提供时钟源，可以完美运行程序。
提问：为什么官方开发板不提供外部晶振反而使用ST-link模拟外部晶振呢？难道是为了省成本？哈哈哈…
