一、Dict介绍

redis 中的 dict 是一个哈希表，用来存储键值类型的数据。redis的数据类型中用到dict的有：

Set：key用来存储元素，value均为null。
Zset
Hash：默认采用跳表，当跳表中的元素数量超过hash-max-ziplist-entries(512) 且任意entry大小超过了hash-max-ziplist-value(64) 时，采用dict。可通过config get hash-max-ziplist-entries和config get hash-max-ziplist-value来查看这两个值。

二、Dict源码分析

1. dict结构体

// dict.h
struct dict {
    // dictType定义了字典操作类型，包括键值的复制、释放、比较和哈希函数
    dictType *type;

    // hash表，为了在rehashing过程中同时使用旧表和新表
    dictEntry **ht_table[2];
    /* 记录两个哈希表中已使用的桶数量，也就是键值对数量
     * ht_used[0]表示主哈希表中存储的键值对数量
     * ht_used[1]表示rehash过程中临时哈希表中存储的键值对数量 */
    unsigned long ht_used[2];
    /* rehashing进度的索引
     * 如果rehashidx等于-1，表示没有进行rehash
     * 如果rehashidx大于等于0，表示正在rehash，且该索引前面的键值对都已经迁移到新的哈希表*/
    long rehashidx; /* rehashing not in progress if rehashidx == -1 */

    /* Keep small vars at end for optimal (minimal) struct padding */
    unsigned pauserehash : 15; /* If >0 rehashing is paused */
    // 标记是否使用存储的键
    unsigned useStoredKeyApi : 1; /* See comment of storedHashFunction above */
    // 有符号数组，表示ht_table的大小指数，ht_table的实际大小是1 << ht_size_exp，也就是预分配的键值对数量
    signed char ht_size_exp[2]; /* exponent of size. (size = 1<<exp) */
    // 用于控制是否暂停自动调整大小，如果大于0，则自动调整大小被暂停
    int16_t pauseAutoResize;  /* If >0 automatic resizing is disallowed (<0 indicates coding error) */
    void *metadata[];
};

这里还是得提一下ht_used和ht_size_exp，redis每次给dict分配的键值对数量都是2的指数幂，最少为4个，这个指数幂就是ht_size_exp。ht_used是dict实际使用的键值对数量。

2. dictType结构体

// dict.h
typedef struct dictEntry dictEntry; /* opaque */
typedef struct dict dict;

typedef struct dictType {
    /* Callbacks */
    uint64_t (*hashFunction)(const void *key); // 哈希函数，用于生成键的哈希值。
    void *(*keyDup)(dict *d, const void *key); // 复制键的回调函数。当需要深拷贝键时使用，返回新分配的键的副本。
    void *(*valDup)(dict *d, const void *obj); // 复制值的回调函数，与 keyDup 类似，用于深拷贝值。
    int (*keyCompare)(dict *d, const void *key1, const void *key2);// 键比较函数，用于判断两个键是否相等。
    void (*keyDestructor)(dict *d, void *key); // 键销毁函数，在字典删除键时调用，用于释放键占用的内存或执行相关清理操作。
    void (*valDestructor)(dict *d, void *obj); // 值销毁函数，与 keyDestructor 类似，用于清理值。
    int (*resizeAllowed)(size_t moreMem, double usedRatio); // 判断是否允许调整字典大小（扩容或缩容）。根据字典大小和负载因子动态调整。
    /* Invoked at the start of dict initialization/rehashing (old and new ht are already created) */
    void (*rehashingStarted)(dict *d); // 在初始化或 rehashing 开始时调用的回调函数，用于执行一些额外操作。
    /* Invoked at the end of dict initialization/rehashing of all the entries from old to new ht. Both ht still exists
     * and are cleaned up after this callback.  */
    void (*rehashingCompleted)(dict *d); // rehashing 完成时调用的回调函数。
    /* Allow a dict to carry extra caller-defined metadata. The
     * extra memory is initialized to 0 when a dict is allocated. */
    size_t (*dictMetadataBytes)(dict *d); // 返回字典元数据所需的字节数，用于动态分配额外内存以存储元信息。

    /* Data */
    void *userdata;

    /* Flags */
    /* 如果设置了“no_value”标志，则表示不使用值，即字典是一个Set。
     * 当设置此标志时，无法访问字典项的值，也无法使用“dictSetKey()”函数。
     * Entry元数据也不能使用。*/
    unsigned int no_value:1;
    /* 如果 no_value 等于 1 并且所有键的低位位（LSB）等于 1，将 keys_are_odd 设置为 1 可以启用另一个优化：
     * 存储一个没有分配 dictEntry 的键 */
    unsigned int keys_are_odd:1;
    /* TODO: Add a 'keys_are_even' flag and use a similar optimization if that
     * flag is set. */
    uint64_t (*storedHashFunction)(const void *key); // 为存储的键提供专门的哈希函数。用于某些场景下，存储键和查找键的类型不同的情况（例如存储结构体、查找字符串）。
    int (*storedKeyCompare)(dict *d, const void *key1, const void *key2); // 为存储的键提供专门的比较函数，用于与 storedHashFunction 类似的场景。

    /* Optional callback called when the dict is destroyed. */
    void (*onDictRelease)(dict *d); // 字典销毁时调用的回调函数，用于释放资源或执行清理任务。
} dictType;

dicttype主要有以下作用：

灵活操作键值：可以通过自定义哈希函数、比较函数和复制/销毁函数，使字典支持任意类型的键值对。
集合支持（no_value 标志）：当字典仅存储键（例如Set）时，使用 no_value 标志禁用值相关的操作，从而节省内存和提升效率。
存储键和查找键分离：storedHashFunction 和 storedKeyCompare 提供了存储键和查找键分离的机制。适用于复杂场景，例如存储结构体键但用字符串查找。
动态扩展：通过 dictMetadataBytes 支持元数据扩展。可通过用户数据字段（userdata）添加额外功能。

3. dictEntry结构体

struct dictEntry {
    void *key;
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    struct dictEntry *next;     /* Next entry in the same hash bucket. */
};

dict中维护了两个哈希表ht_table，这个ht_table是个二维数组，其中存储的每个元素都是dictEntry指针。

从dictEntry中的union可知，redis的哈希表的value类型可以是任意类型指针、无符号整数、有符号整数以及双精度小数。如果要存放字符串，这里的指针类型就为sds *。

next指向下一个dictEntry结构体，用来处理哈希冲突。

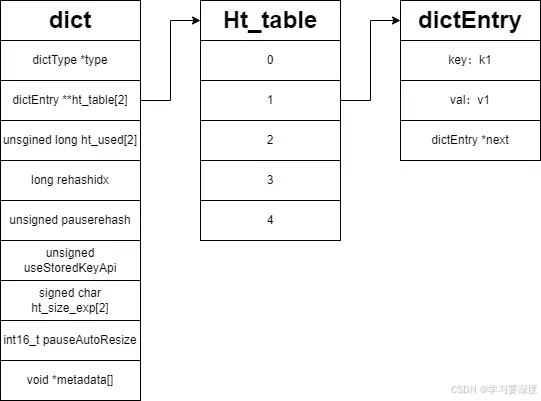

整个dict的内存布局如下：
在这里插入图片描述

4. dict扩容

当dict中元素数量满足以下两种情况时，dict发生扩容：

如果dict_can_resize被设置为DICT_RESIZE_ENABLE，也就是可以调整哈希表大小，且哈希表中的已存储的键值对数量超过了哈希表预分配的数量，则扩容；
如果dict_can_resize没有被设置为DICT_RESIZE_FORBID，也就是可以调整哈希表大小或避免调整哈希表大小(DICT_RESIZE_FORBID) 且哈希表中的已存储的键值对数量超过了哈希表预分配的数量的四倍，则扩容。PS：这种情况一般发生在需要一次性插入大量的键值对时。

// dict.c
int dictExpandIfNeeded(dict *d) {
    /* Incremental rehashing already in progress. Return. */
    // 如果正在执行rehash，则直接返回
    if (dictIsRehashing(d)) return DICT_OK;

    /* If the hash table is empty expand it to the initial size. */
    // 如果哈希表的大小为0，则将哈希表扩展到初始大小：4
    if (DICTHT_SIZE(d->ht_size_exp[0]) == 0) {
        dictExpand(d, DICT_HT_INITIAL_SIZE);
        return DICT_OK;
    }

    /* 以下两种情况会进行扩容：
     * 1. 字典可以resize标记被置为DICT_RESIZE_ENABLE 且 该dict已存储的键值对数量超过已分配的键值对数量
     * 2. 字典可以resize标记没有被置为DICT_RESIZE_FORBID，也就是处于DICT_RESIZE_AVOID 或 DICT_RESIZE_ENABLE 且
     *    该dict已存储的键值对数量 超过了 4倍的已分配的键值对数量
     * */
    if ((dict_can_resize == DICT_RESIZE_ENABLE &&
         d->ht_used[0] >= DICTHT_SIZE(d->ht_size_exp[0])) ||
        (dict_can_resize != DICT_RESIZE_FORBID &&
         d->ht_used[0] >= dict_force_resize_ratio * DICTHT_SIZE(d->ht_size_exp[0])))
    {
        //每新增一个键值对，就需要判断一下是否需要重新分配内存大小
        if (dictTypeResizeAllowed(d, d->ht_used[0] + 1))
            dictExpand(d, d->ht_used[0] + 1);
        return DICT_OK;
    }
    return DICT_ERR;
}

关于dict_can_resize的解释如下，英语好的可自行翻译：

/* Using dictSetResizeEnabled() we make possible to disable
 * resizing and rehashing of the hash table as needed. This is very important
 * for Redis, as we use copy-on-write and don't want to move too much memory
 * around when there is a child performing saving operations.
 *
 * Note that even when dict_can_resize is set to DICT_RESIZE_AVOID, not all
 * resizes are prevented:
 *  - A hash table is still allowed to expand if the ratio between the number
 *    of elements and the buckets >= dict_force_resize_ratio.
 *  - A hash table is still allowed to shrink if the ratio between the number
 *    of elements and the buckets <= 1 / (HASHTABLE_MIN_FILL * dict_force_resize_ratio). */
static dictResizeEnable dict_can_resize = DICT_RESIZE_ENABLE;
static unsigned int dict_force_resize_ratio = 4;

为什么需要控制哈希表的 resize？

性能影响：哈希表的扩容或缩容涉及重新分配内存和迁移现有的键值对（rehashing）。这会对性能产生显著影响。
特别是在执行保存（saving）操作时（如 RDB 快照或 AOF 持久化），Redis 使用写时复制（Copy-On-Write, COW），数据迁移会增加内存页面的写操作，显著增加内存消耗。
行为控制：为了减少在这些情况下对性能和内存的影响，redis 允许通过 dictSetResizeEnabled() 接口动态控制哈希表的 resize 行为。

dict_can_resize 是一个全局变量，控制哈希表是否允许 resize，它有以下几种可能的值：

DICT_RESIZE_FORBID（完全禁止）。
DICT_RESIZE_AVOID（尽量避免）。默认情况下，尽量避免扩展和缩减，但在以下条件下仍允许：
- 扩展：当元素数与桶数的比例（load factor）大于等于 dict_force_resize_ratio（默认值为 4）。这里的桶数就是键值对的数量。
- 缩减：当 load factor 小于等于 1 / (HASHTABLE_MIN_FILL * dict_force_resize_ratio)（默认值为 1 / 32，因为 HASHTABLE_MIN_FILL = 8）。也就是哈希表中实际使用的键值对数量连预分配的数量的32分之一都不到。
DICT_RESIZE_ENABLE（允许调整大小）.

5. dict缩容

与dict扩容类似，当dict中元素数量满足以下两种情况时，dict发生缩容：

如果dict_can_resize被设置为DICT_RESIZE_ENABLE，也就是可以调整哈希表大小，且哈希表中的已存储的键值对数量不超过哈希表预分配的数量的八分之一，则缩容；
如果dict_can_resize没有被设置为DICT_RESIZE_FORBID，也就是可以调整哈希表大小或避免调整哈希表大小(DICT_RESIZE_FORBID) 且哈希表中的已存储的键值对数量不超过哈希表预分配的数量的三十二分之一，则缩容。

// dict.h
int dictShrinkIfNeeded(dict *d) {
    /* Incremental rehashing already in progress. Return. */
    if (dictIsRehashing(d)) return DICT_OK;

    /* If the size of hash table is DICT_HT_INITIAL_SIZE, don't shrink it. */
    if (DICTHT_SIZE(d->ht_size_exp[0]) <= DICT_HT_INITIAL_SIZE) return DICT_OK;

    /* If we reached below 1:8 elements/buckets ratio, and we are allowed to resize
     * the hash table (global setting) or we should avoid it but the ratio is below 1:32,
     * we'll trigger a resize of the hash table. */
    /* 以下两种情况会进行缩容：
     * 1. 字典可以resize标记被置为DICT_RESIZE_ENABLE 且 该dict已存储的键值对数量小于已分配的键值对数量的8分之一
     * 2. 字典可以resize标记没有被置为DICT_RESIZE_FORBID，也就是处于DICT_RESIZE_AVOID 或 DICT_RESIZE_ENABLE 且
     *    该dict已存储的键值对数量 小于 已分配的键值对数量的32分之一。*/
    if ((dict_can_resize == DICT_RESIZE_ENABLE &&
         d->ht_used[0] * HASHTABLE_MIN_FILL <= DICTHT_SIZE(d->ht_size_exp[0])) ||
        (dict_can_resize != DICT_RESIZE_FORBID &&
         d->ht_used[0] * HASHTABLE_MIN_FILL * dict_force_resize_ratio <= DICTHT_SIZE(d->ht_size_exp[0])))
    {
        if (dictTypeResizeAllowed(d, d->ht_used[0]))
            dictShrink(d, d->ht_used[0]);
        return DICT_OK;
    }
    return DICT_ERR;
}

6. dict调整大小

功能：不管是扩容还是缩容，dict用到的调整大小的函数都是_dictResize，该函数实现方式是创建一个新的哈希表，并将旧的哈希表中的所有元素重新哈希到新表中，以适应字典大小的变化。

参数：

d：dict
size：如果是扩容，size等于dict已存储的键值对数量 + 1；如果是缩容，size就等于dict已存储的键值对大小。
malloc_failed：标记是否由于内存分配失败导致 resize 无法完成。

int _dictResize(dict *d, unsigned long size, int* malloc_failed)
{

    if (malloc_failed) *malloc_failed = 0;

    /* We can't rehash twice if rehashing is ongoing. */
    assert(!dictIsRehashing(d));

    /* the new hash table */
    dictEntry **new_ht_table;
    unsigned long new_ht_used;
    // 找到第一个大于等于size的2^n，也就是新的哈希表大小指数。举例说明：
    // 如果当前哈希表存储了12个键值对，那么第一个大于等于size的2的幂就是16，因此new_ht_size_exp = 4
    signed char new_ht_size_exp = _dictNextExp(size);

    /* Detect overflows */
    // 哈希表的新大小
    size_t newsize = DICTHT_SIZE(new_ht_size_exp);
    /* 如果新的哈希表大小 < 原来哈希表的大小 或 扩容后的哈希表大小超过了size_t类型能够表示的最大值，则调整大小失败。
     * 解释：当newsize * sizeof(dictEntry*)超过size_t类型能表示的最大值时，会发生溢出，由于size_t是无符号的，
     * 溢出会导致导致结果绕回到size_t能表示的最小值，这样乘积就小于newsize了*/
    if (newsize < size || newsize * sizeof(dictEntry*) < newsize)
        return DICT_ERR;

    /* Rehashing to the same table size is not useful. */
    // 如果新旧哈希表的大小相同，则不需要调整大小
    if (new_ht_size_exp == d->ht_size_exp[0]) return DICT_ERR;

    /* Allocate the new hash table and initialize all pointers to NULL */
    if (malloc_failed) {
        new_ht_table = ztrycalloc(newsize*sizeof(dictEntry*));
        *malloc_failed = new_ht_table == NULL;
        if (*malloc_failed)
            return DICT_ERR;
    } else
        //给新哈希表分配内存
        new_ht_table = zcalloc(newsize*sizeof(dictEntry*));

    // 初始化新的哈希表
    new_ht_used = 0;

    /* Prepare a second hash table for incremental rehashing.
     * We do this even for the first initialization, so that we can trigger the
     * rehashingStarted more conveniently, we will clean it up right after. */
    d->ht_size_exp[1] = new_ht_size_exp;
    d->ht_used[1] = new_ht_used;
    d->ht_table[1] = new_ht_table;
    d->rehashidx = 0;
    if (d->type->rehashingStarted) d->type->rehashingStarted(d);

    /* Is this the first initialization or is the first hash table empty? If so
     * it's not really a rehashing, we can just set the first hash table so that
     * it can accept keys. */
    /* 判断是否是首次初始化（ht_table[0] == NULL）或当前第一个哈希表为空（ht_used[0] == 0）。
     * 如果是首次初始化或当前哈希表为空，则直接设置哈希表的第一个表（ht_table[0]），而无需进行rehash*/
    if (d->ht_table[0] == NULL || d->ht_used[0] == 0) {
        if (d->type->rehashingCompleted) d->type->rehashingCompleted(d);
        if (d->ht_table[0]) zfree(d->ht_table[0]);
        d->ht_size_exp[0] = new_ht_size_exp;
        d->ht_used[0] = new_ht_used;
        d->ht_table[0] = new_ht_table;
        _dictReset(d, 1);
        d->rehashidx = -1;
        return DICT_OK;
    }

    return DICT_OK;
}

7. rehash

哈希表的大小通常是 2 的幂，因此，redis在计算桶的索引时，使用dictht_size_mask来限制哈希值的范围。通过与dictht_size_mask进行位与（&）运算，redis能确保桶索引始终处于合法的范围内，即小于哈希表的大小。

当dict发生扩容和缩容时，ht_table的大小会发生改变，而dictht_size_mask的值等于size - 1，此时key的哈希值会失效，因此需要进行再哈希（rehash）操作。

其步骤为：

计算新hash表的realsize，值取决于当前要做的是扩容还是缩容:
- 如果是扩容，则新size为第一个大于等于dict->ht_used[0]+1的2^n
- 如果是缩容，则新size为第一个大于等于dict->ht_used[0]的2^n，且不得小于4
按照新的realSize申请内存空间，创建ht_table，并赋值给dict->ht_table[1]
设置dict->rehashidx=0，标示开始rehash
将dict->ht_table[0]中的每一个dictEntry都rehash到dict.ht_table[1]
将dict.ht_table[1]赋值给dict.ht[0]，给dict.ht_table[1]初始化为空哈希表，释放原来的dict.ht_table[0]的内存

当dict中有数百万的entry时，如果一次性完成上面的操作，极有可能导致主线程阻塞。因此dict的rehash是分多次、渐进式地完成。

渐进式 rehash：
从上面第3步开始，实际上做的是：

每次执行增、删、改、查时，都检查一下dict.rehashidx是否大于-1，如果是，则将d->ht_table[0][d->rehashidx]位置处的entry链表rehash到dict.ht[1]，然后将rehashidx++，直到dict.ht_table[0]的所有数据都rehash到dict.ht_table[1]。
将dict.ht_table[1]赋值给dict.ht[0]，给dict.ht[1]初始化为空哈希表，释放原来的dict.ht[0]的内存
将rehashidx赋值为-1，代表rehash结束
在rehash的过程中，新增操作，直接将数据写入到ht_table[1]，查、删、改则会在dict.ht_table[0]和dict.ht_table[1]依次查找并执行。这样可以确保ht_table[0]的数据只减不增，随着rehash最终为空。

// dict.c
// n：每次要迁移的键值对个数
int dictRehash(dict *d, int n) {
    int empty_visits = n*10; /* Max number of empty buckets to visit. */
    unsigned long s0 = DICTHT_SIZE(d->ht_size_exp[0]);
    unsigned long s1 = DICTHT_SIZE(d->ht_size_exp[1]);
    if (dict_can_resize == DICT_RESIZE_FORBID || !dictIsRehashing(d)) return 0;
    /* If dict_can_resize is DICT_RESIZE_AVOID, we want to avoid rehashing.
     * - If expanding, the threshold is dict_force_resize_ratio which is 4.
     * - If shrinking, the threshold is 1 / (HASHTABLE_MIN_FILL * dict_force_resize_ratio) which is 1/32. */
    if (dict_can_resize == DICT_RESIZE_AVOID &&
        ((s1 > s0 && s1 < dict_force_resize_ratio * s0) || //对应扩容情况
         (s1 < s0 && s0 < HASHTABLE_MIN_FILL * dict_force_resize_ratio * s1))) //对应缩容情况
    {
        return 0;
    }

    while(n-- && d->ht_used[0] != 0) {
        /* Note that rehashidx can't overflow as we are sure there are more
         * elements because ht[0].used != 0 */
        assert(DICTHT_SIZE(d->ht_size_exp[0]) > (unsigned long)d->rehashidx);
        while(d->ht_table[0][d->rehashidx] == NULL) {
            d->rehashidx++;
            if (--empty_visits == 0) return 1;
        }
        /* Move all the keys in this bucket from the old to the new hash HT */
        rehashEntriesInBucketAtIndex(d, d->rehashidx);
        d->rehashidx++;
    }

    return !dictCheckRehashingCompleted(d);
}

8. 时间复杂度

增：平均时间复杂度为O(1)。考虑最坏情况，也就是发生扩容，此时需要将原来的数据从ht_table[0]拷贝到ht_table[1]，这个过程的时间复杂度为O(N)。
删：平均时间复杂度为O(1)。考虑最坏情况，哈希表中存放的键全部发生了哈希冲突，此时哈希表退化至链表，时间复杂度为O(N)。
改：平均时间复杂度为O(1)。考虑最坏情况，哈希表中存放的键全部发生了哈希冲突，此时哈希表退化至链表，时间复杂度为O(N)。
查：平均时间复杂度为O(1)。考虑最坏情况，哈希表中存放的键全部发生了哈希冲突，此时哈希表退化至链表，时间复杂度为O(N)。

三、一些函数和自定义宏

1. 自定义宏

// dict.h
#define DICTHT_SIZE(exp) ((exp) == -1 ? 0 : (unsigned long)1<<(exp)) // 计算dict键值对数量，2^exp个
#define DICTHT_SIZE_MASK(exp) ((exp) == -1 ? 0 : (DICTHT_SIZE(exp))-1) //掩码，值为dict键值对数量-1
