原理图的参数设置

原理图的参数设置Schematic 快捷键（TP）
一、General

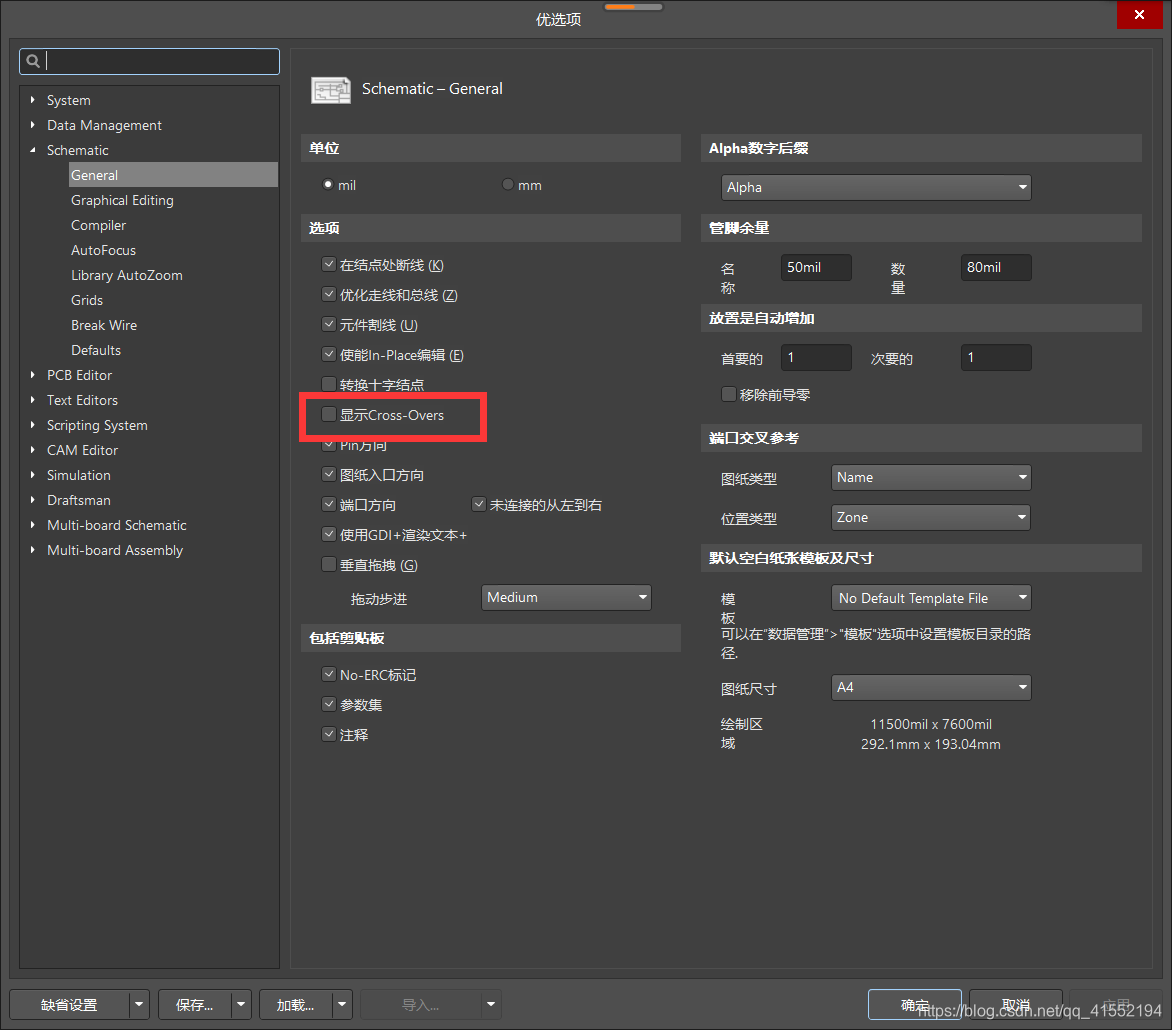

1. General—显示Cross-Overs

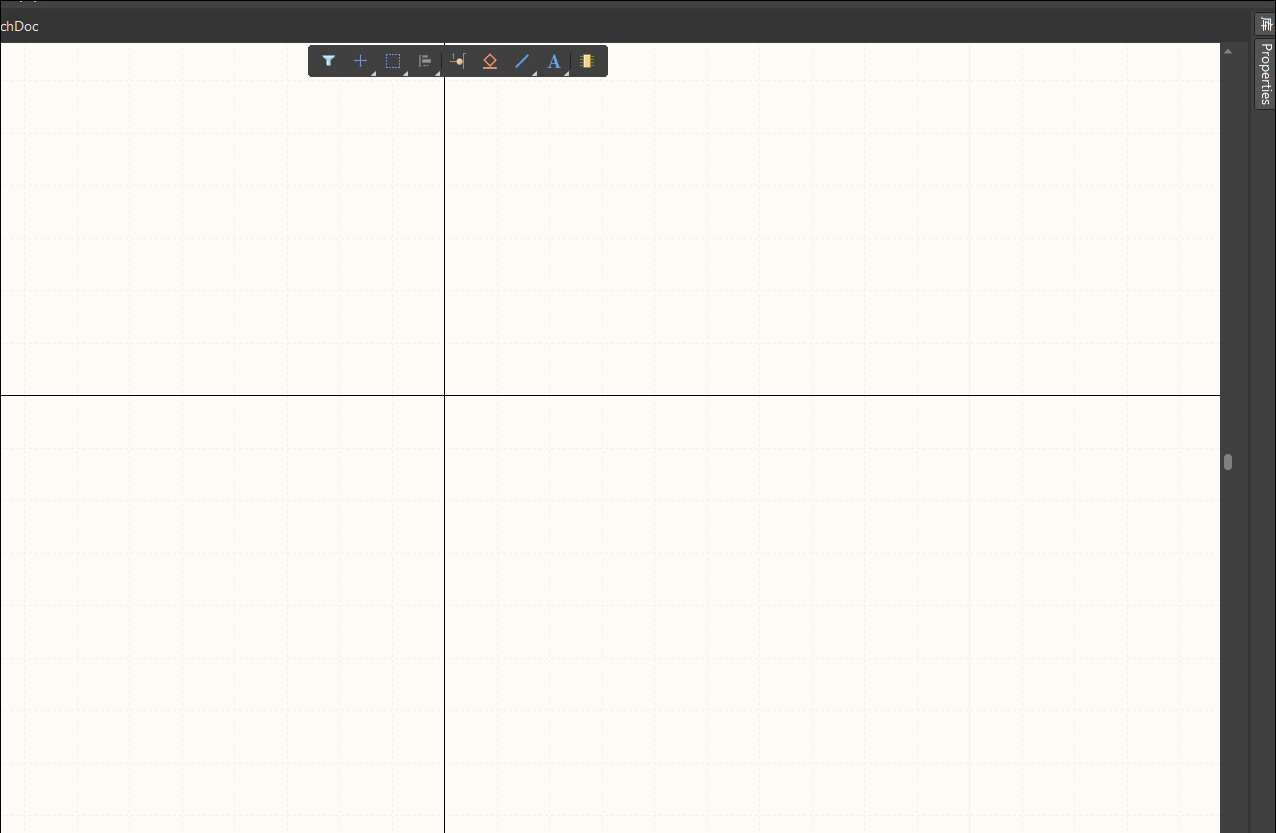

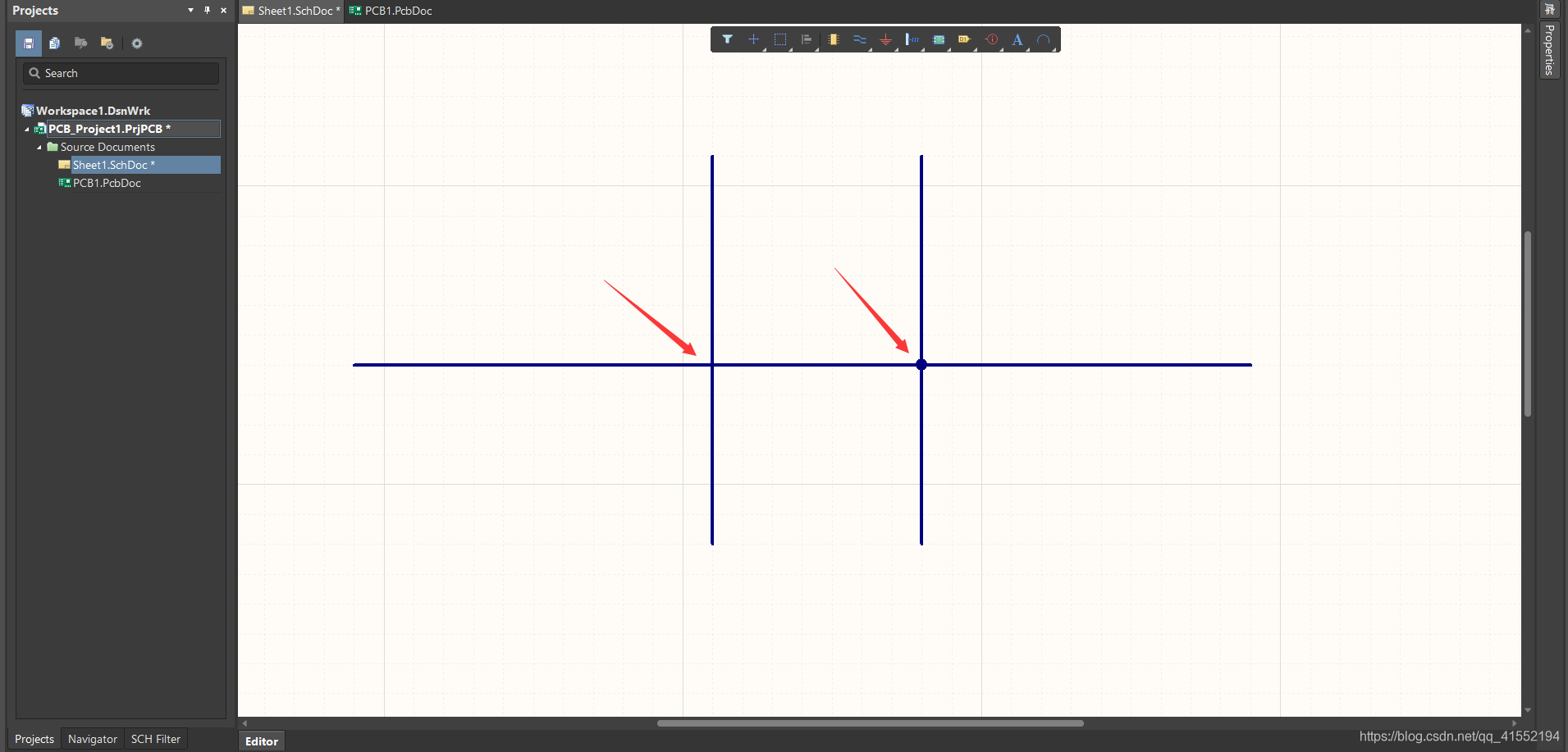

   当没有选择显示Cross-Overs时，第一条竖线线没有与横线相连，第二天条竖线与横线有了交点，那么在元器件较多的时候我们可能会误认为第一条竖线与横线相交

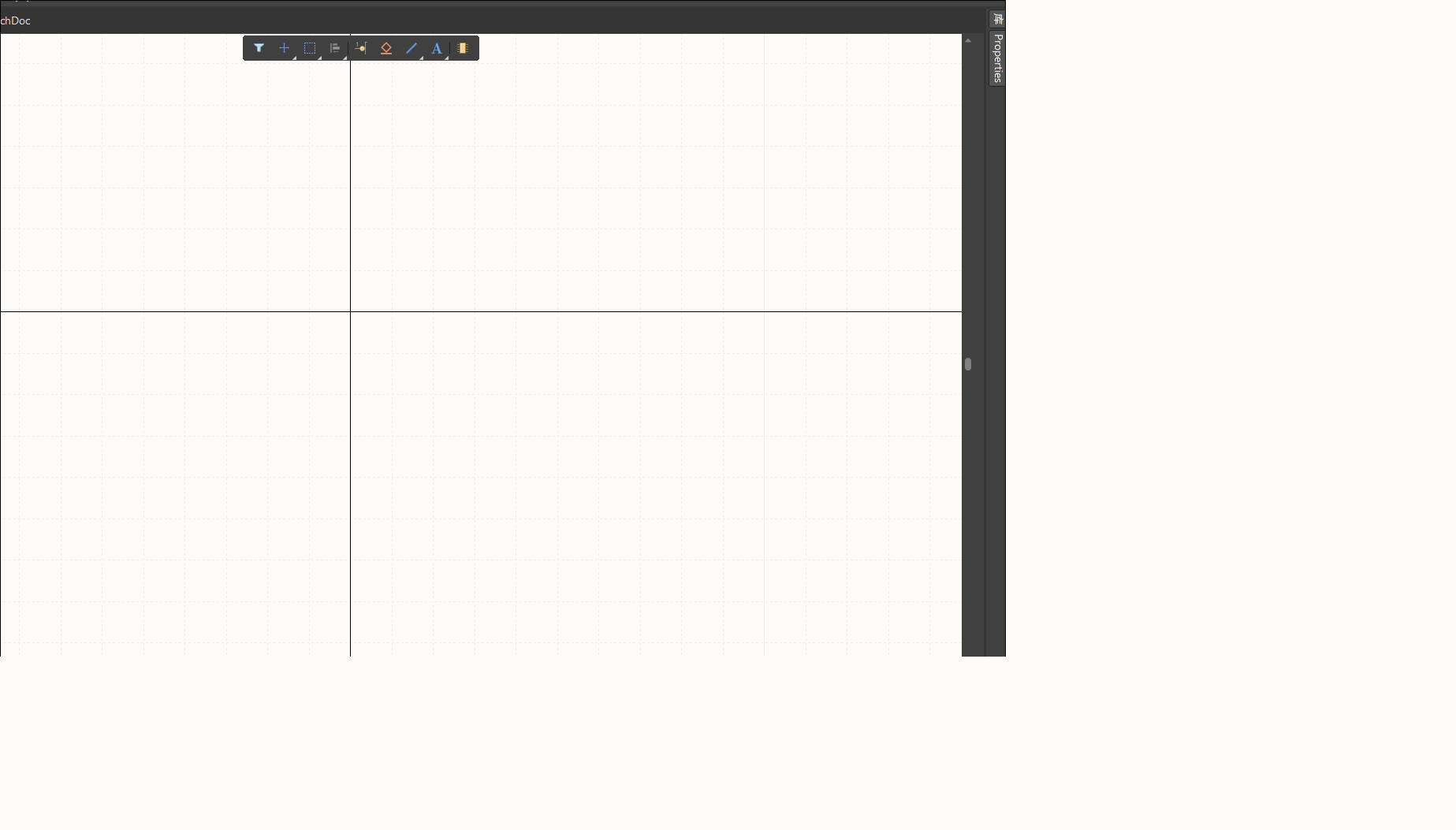

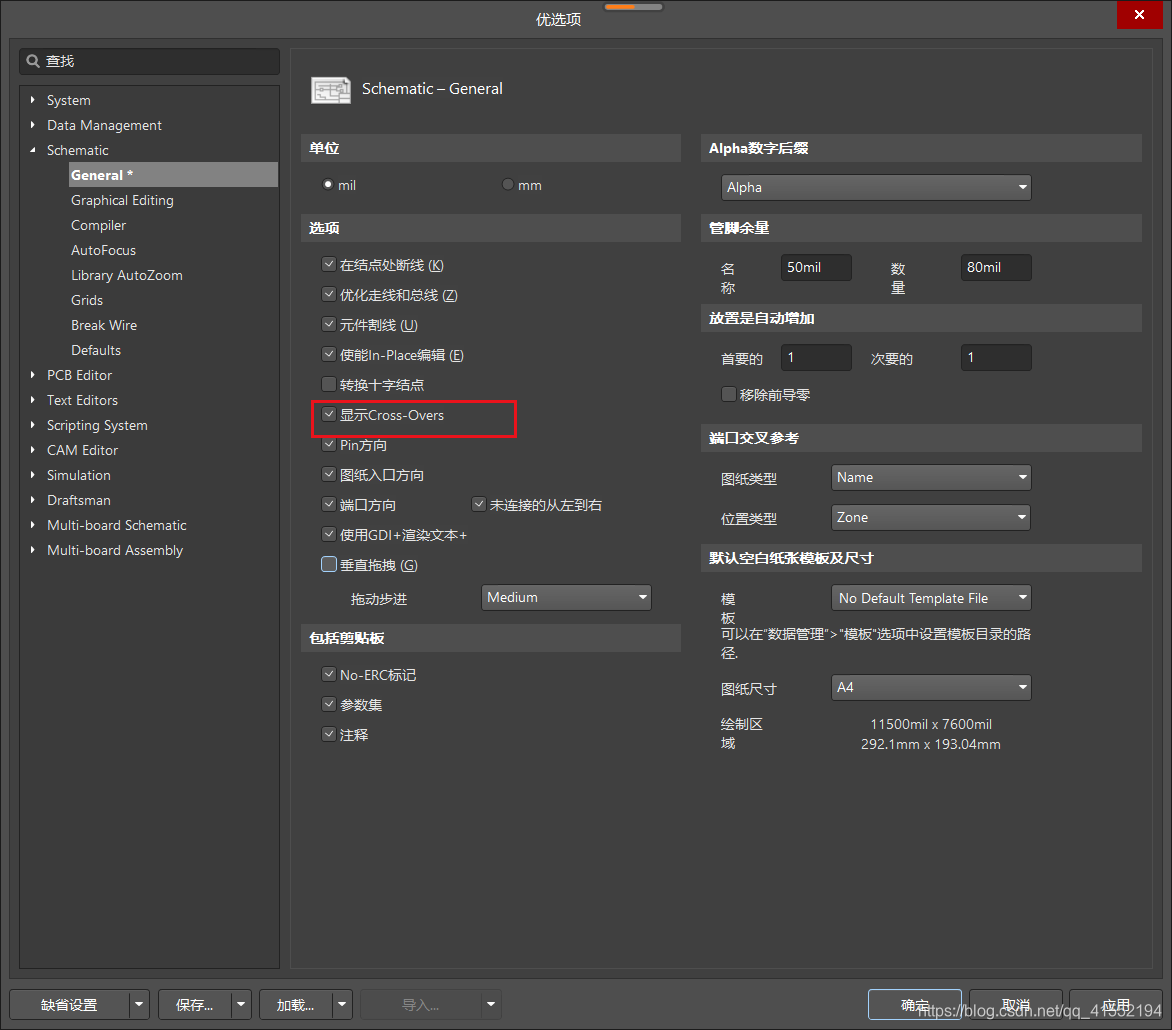

   当勾选显示Cross-Overs时发现当线与线之间没有交点时，就会有一个小弯弯，这样就避免误认他们连在一起了

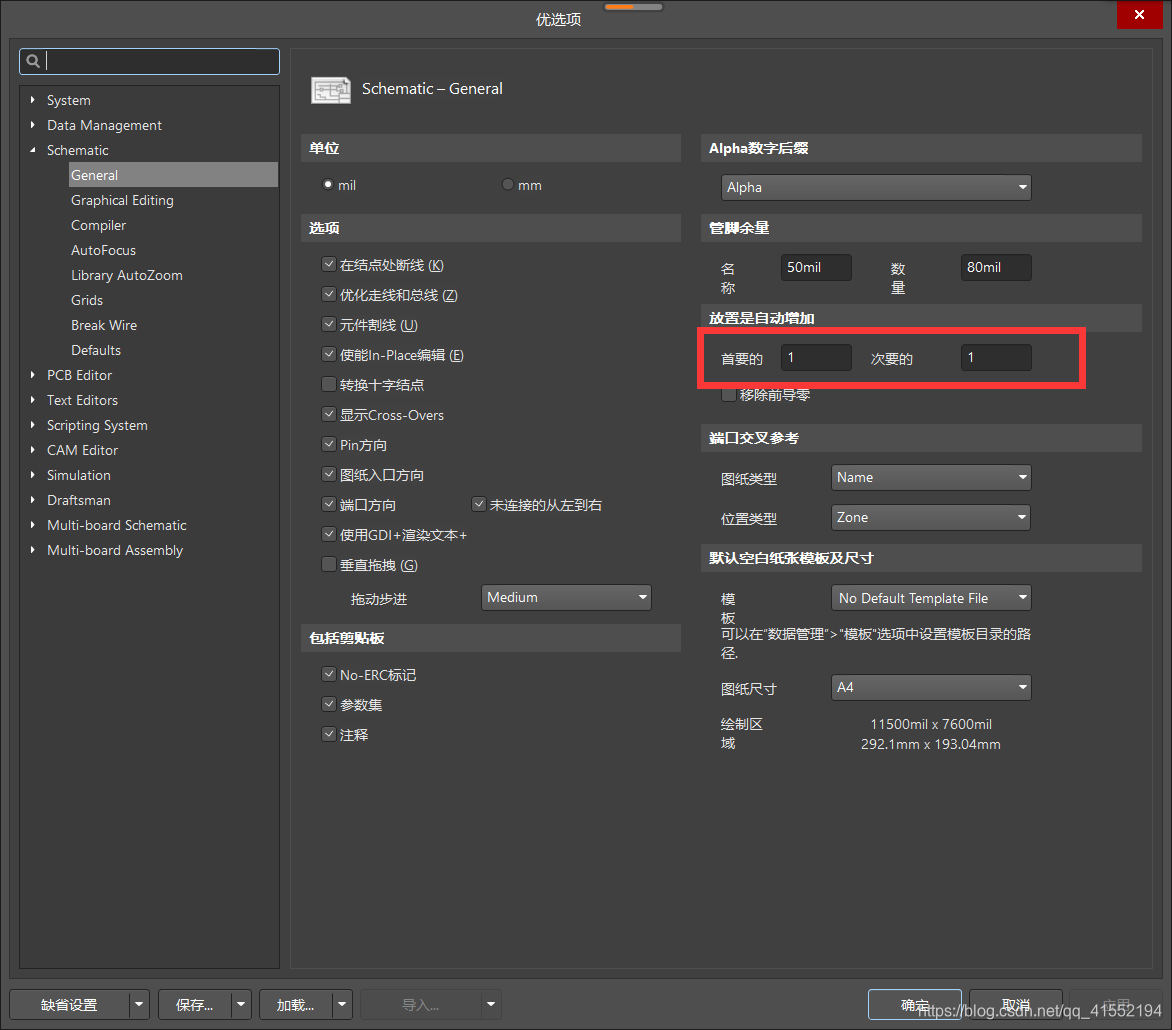

2. 放置是自动增加

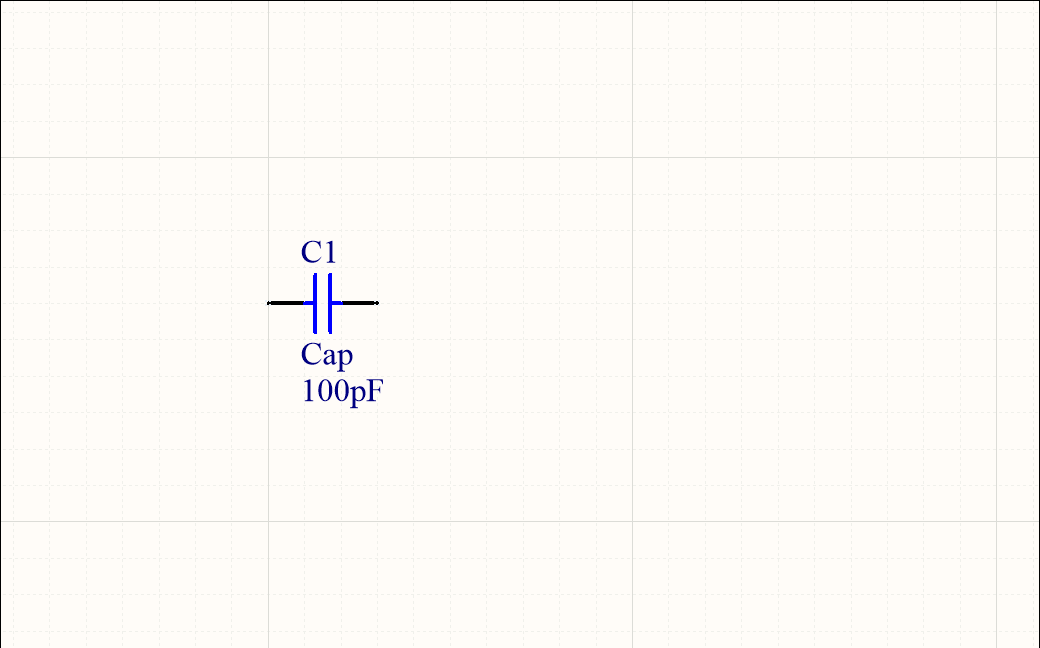

当我们设置首要为1时选择一个电容按住shift，拖动电容，电容的标号就会依次增加1. 同理当设置首要为4时，再次拖动电容就会依次增加4.

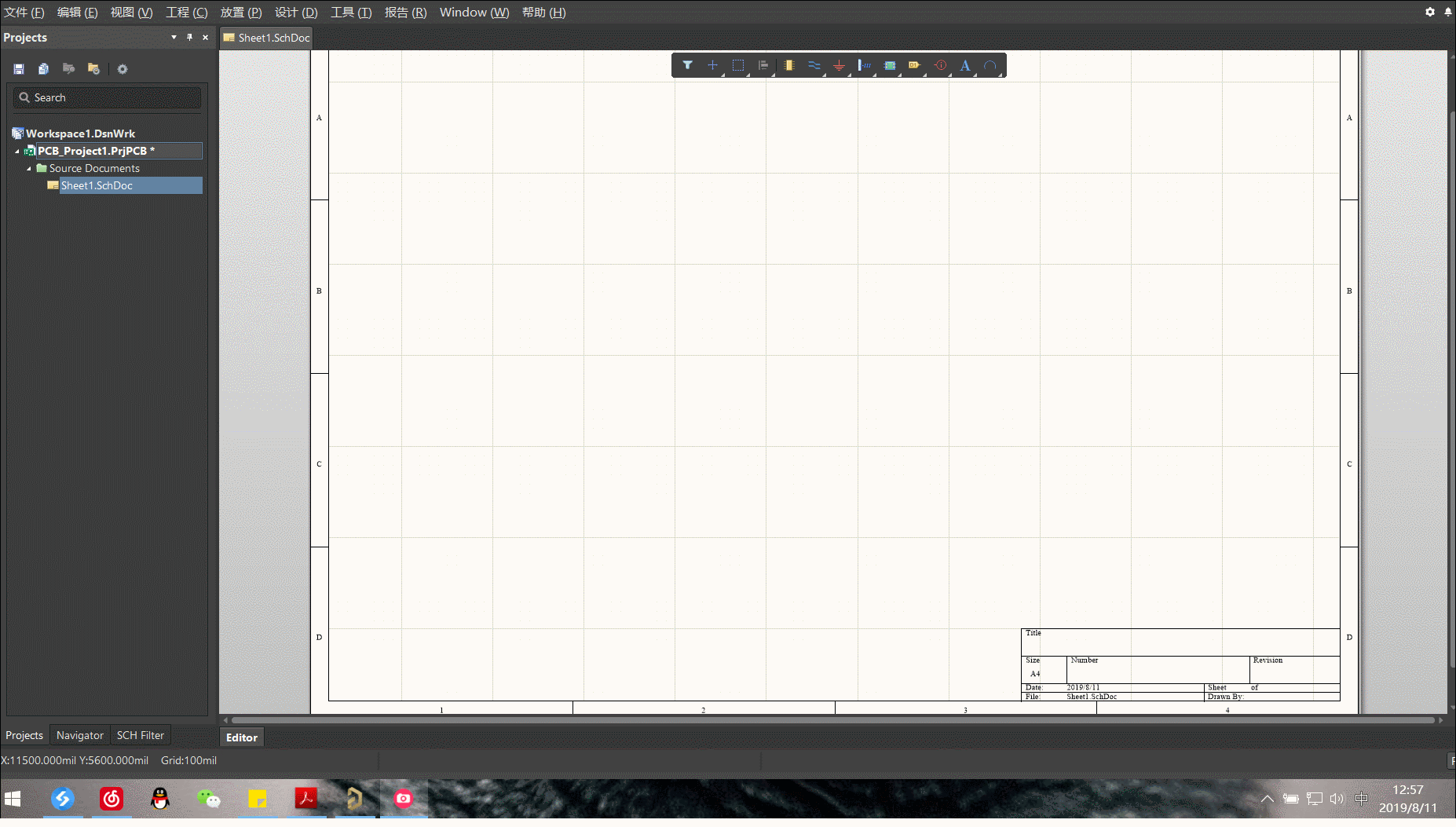

3. 改变原理图纸张尺寸

   在1箭头这里可以选择图纸的模板，2箭头可以选择纸张的大小

我们也可以在一个原理图的一端双击，然后就可以在属性框里选择模板和大小了，再次新建就是你想要的大小了

二、Graphical—Editing

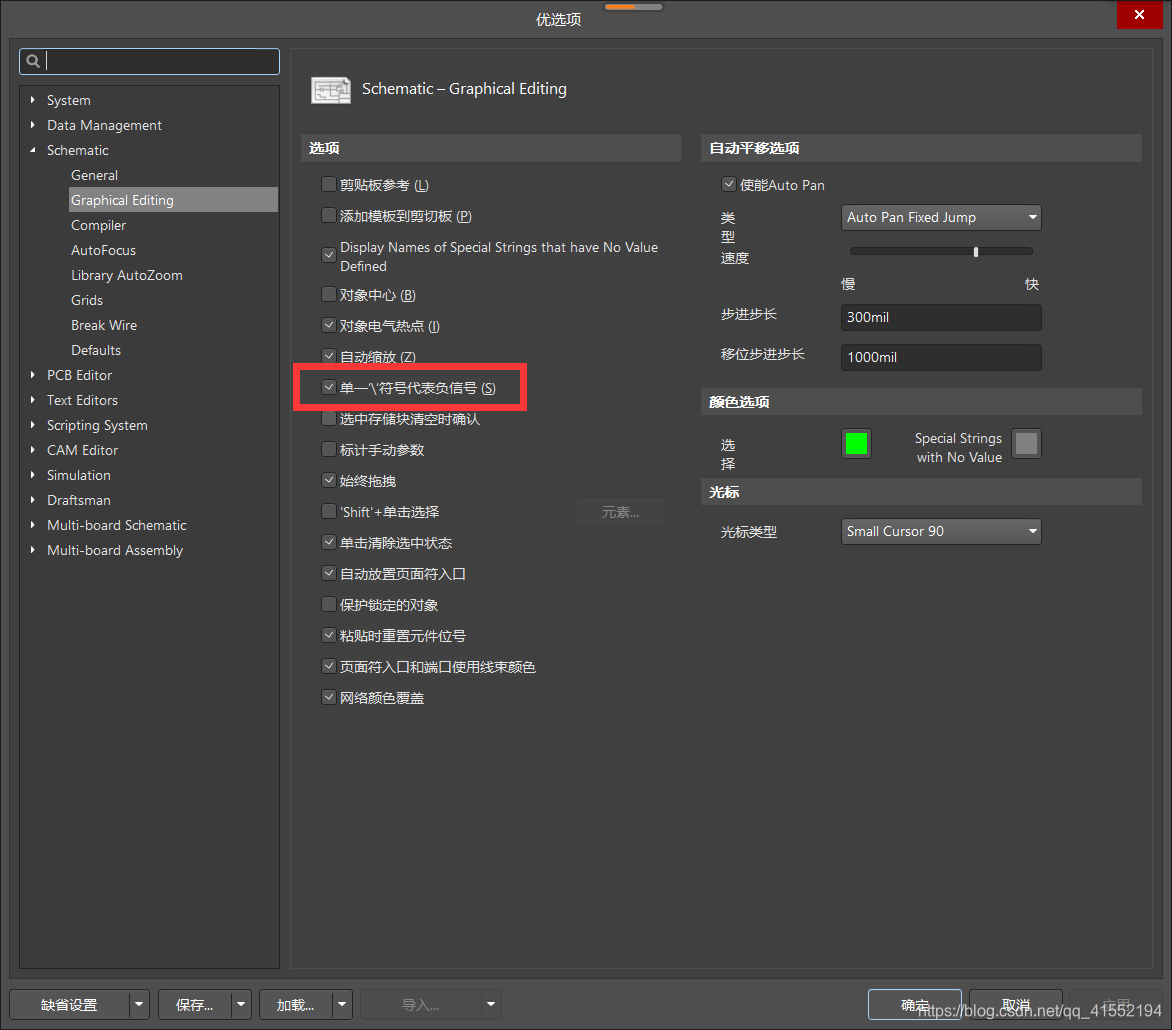

在编辑原理图库时，有些代表负信号，就需要用上划杠表示，在属性栏里编辑管角名时输入 \ 如： B\L\ 就可以了

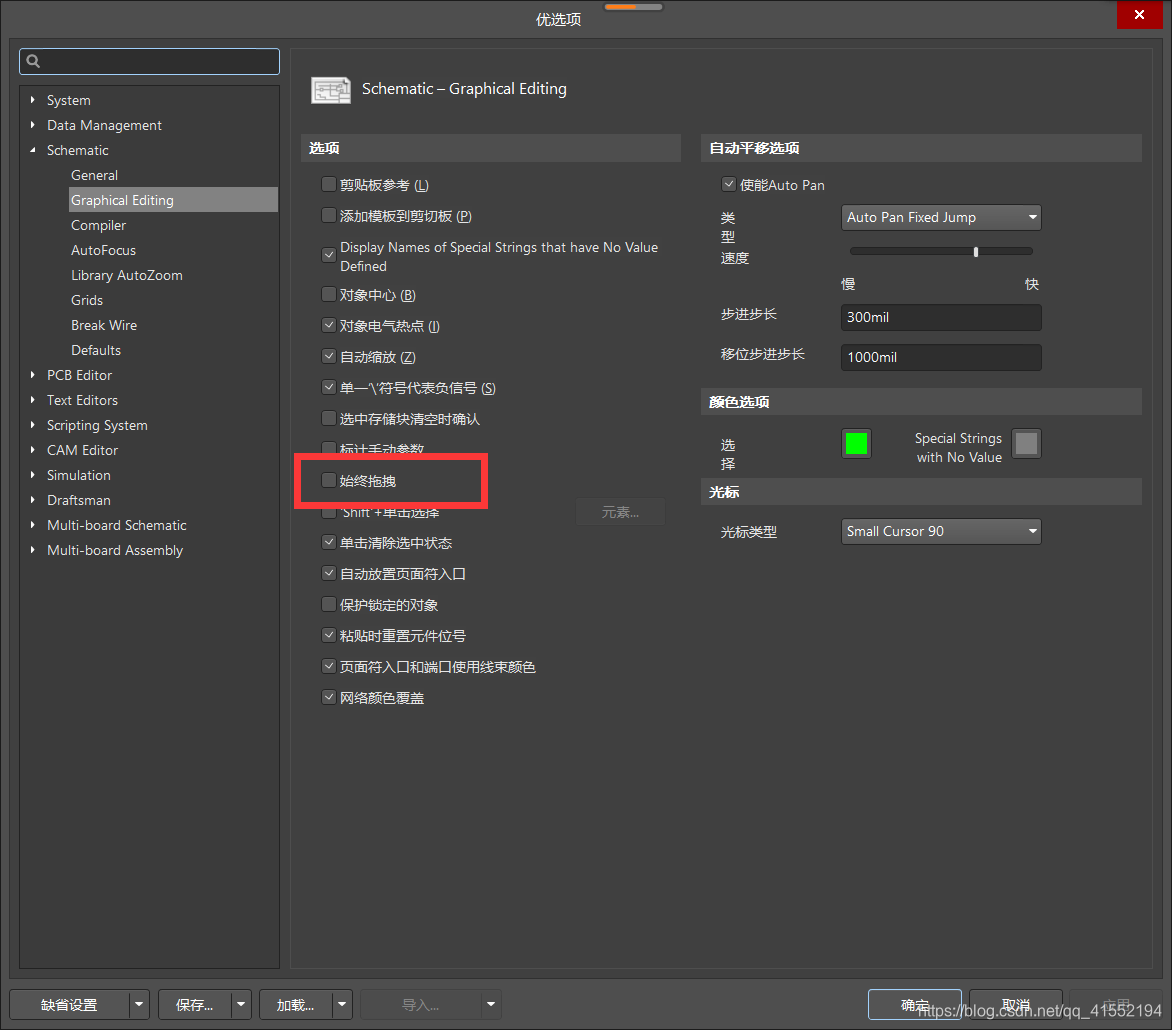

2. 始终拖拽


   没有勾选始终拖拽情况下，在原理图拖动某一元器件时元器件没有随网络一起移动，按住Ctrl拖动元器件，这时元器件与网络一起移动。勾选始终拖拽下，情况正好与之相反。

----------------------------------------------------------- end -------------------------------------------------------------------

原理图的主要参数设置就这些了，其余的默认就可以了，大家有什么需要可以在下面留言，今天与大家的分享就结束了，老铁就要和大家说再见了
