图神经网络有两个层面的任务：一个是图层面（graph-level），一个是节点（node-level）层面，图层面任务就是对整个图进行分类或者回归（比如分子分类），节点层面就是对图中的节点进行分类回归（交通网络道路流量预测）。对于图层面的任务，我们需要聚合图的全局信息（包括所有节点和所有边），并且聚合全局信息得到一个可以表示全图的向量，后续对该向量进行分类回归操作。

如何将全局信息表示为一个向量呢，在图片分类和回归任务中，我们有池化操作，在图数据中，我们一样引入池化操作。

1、全局池化

1.1 readout

读出操作（readout）[1]最简单的池化操作，其操作公式为：

$\mathbf{y}=R({\mathbf{h}{_{i}}^{(k)}|\forall v_{i}\in V})$

其中 $R$ 可以是 $max,sum,mean$ 操作，也就是说readout直接对图中所有节点求最大值，求和，求均值，将做得到的值作为图的输出。

1.2 全局虚拟节点

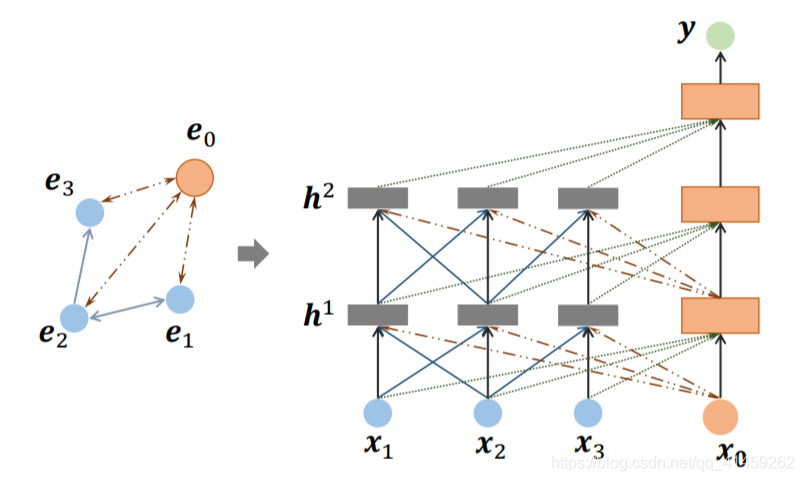

全局虚拟节点[2]就是引入一个虚拟节点，这个虚拟节点和图中所有节点相连，并且也参加整个图的卷积等操作，最后该虚拟节点的隐含特征就是整个图的特征，示意图如下：

引入全局节点 $e_{0}$ ，图中原来的节点为 $e_{1},e_{2},e_{3}$ 。

2、层次池化

层次池化经过K轮消息传递，节点更能够提取全局信息。

2.1 基于图坍缩的池化机制

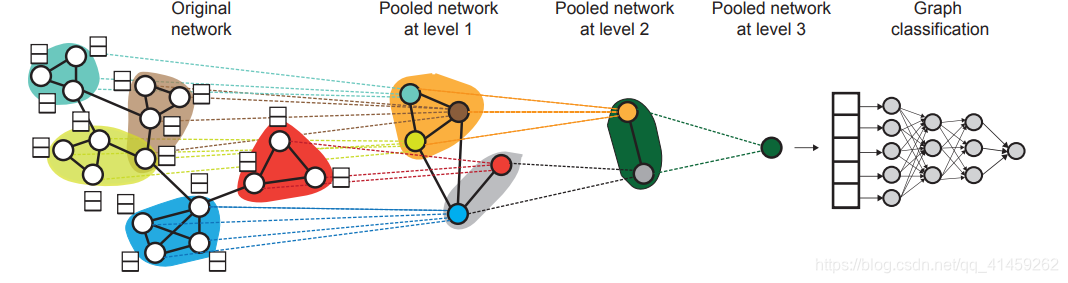

图坍缩就是将图中的节点划分为几个节点簇，每个节点簇作为下一次图坍缩的节点。

目前DIFFOOL[3]和EigenPooL[4]是两种基于图坍缩的图神经网络算法

2.2 基于TopK的池化机制

TopK[5]对池化机制和上面的图坍缩不同，图坍缩是将图的节点不断聚合成簇的过程，而TopK是一个不断抛弃节点的过程，具体来说就是设置一个超参数 $k$ ,其中 $k\in (0,1)$ ,接着学习出表示节点重要度的值 $z$ 并按照重要度对节点进行降序排序，选择最重要的 $kN$ 个节点，公式表示如下:

$i=top\_rank(z,kN)$

$X{'}=X_{i,:}$

$A{'}=A_{i,j}$

$X{'},A{'}$ 表示一个切片操作，就是留下 $kN$ 个节点以及与其相连的边

如何选择 $z$ 也是一个可以创新的地方，在论文中，作者引入了一个全局基向量 $p$ ,将节点向量在该向量上的投影作为重要度：

$z=\frac{Xp}{\left \| p \right \|}$

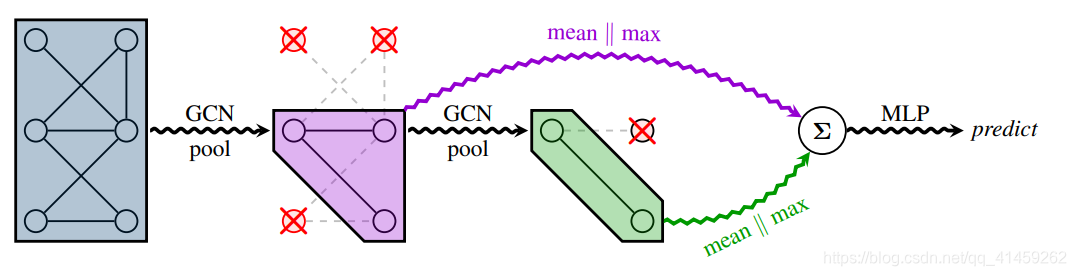

其中 $X$ 为节点特征向量。论文中给出的TopK的模型结构为：

该作者还在每一层池化之后添加读出操作，并在最后最后一层做求和，这样有助于虽有节点的信息融合。

2.3 基于边收缩的池化机制

该方法迭代式的对每一条边的节点进行两两归并并形成新的节点，同时保留合并前的两节点的连接关系到新节点上，EdgePool[6]就是基于边收缩的池化图网络，接下来介绍其相关算法：

首先对于每条边计算一个原始分数：

$r_{ij}={\mathbf{w}}^{T}[h_{i}||h_{j}]+b$

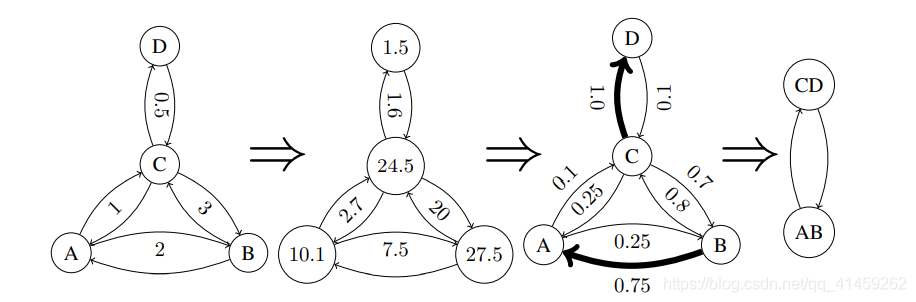

如下图(左)根据A,B,C,D四个点计算出来的边的原始分数

再根据入度计算每个边的分数：

$r_{i}=e^{r_{ij}}$

节点分数为边入度边分数之和

如下图(左中)，D的值就是： $e^{0.5}=1.6$ , C的值为 $e^{0.5}+e^1+e^3=1.6+2.7+20=24.5$ .

再计算边对其入度节点的值的归一化

如下图(右中)，C->D的边的值为：1.6/1.5=1

最后选择分数最大且未被选中的两个节点进行收缩操作。

收缩之后的节点更新方式为：

$h_{ij}=s(h_i+h_j)$

$s$ 可以为求和，求均值，全连接等操作。

参考文献

[1] Gilmer J, Schoenholz S S, Riley P F, et al. Neural message passing for quantum chemistry[J]. arXiv preprint arXiv:1704.01212, 2017.

[2] Pham T, Tran T, Dam H, et al. Graph classification via deep learning with virtual nodes[J]. arXiv preprint arXiv:1708.04357, 2017.

[3] Ying Z, You J, Morris C, et al. Hierarchical graph representation learning with differentiable pooling[C]//Advances in neural information processing systems. 2018: 4800-4810.

[4] Ma Y, Wang S, Aggarwal C C, et al. Graph convolutional networks with eigenpooling[C]//Proceedings of the 25th ACM SIGKDD International Conference on Knowledge Discovery & Data Mining. 2019: 723-731.

[5] Cangea C, Veličković P, Jovanović N, et al. Towards sparse hierarchical graph classifiers[J]. arXiv preprint arXiv:1811.01287, 2018.

[6] Diehl F. Edge contraction pooling for graph neural networks[J]. arXiv preprint arXiv:1905.10990, 2019.

[7] 刘忠雨，李彦霖，周洋，《深入浅出图神经网络：GNN原理解析》
