[VSCode远程开发]使用阿里云ECS + Frp内网穿透 +VSCode Remote-SSH编程

1 前言

1.1 设备环境

• 访问者：个人windows设备，系统win 11
• 服务器：阿里云ECS，系统ubuntu 22.04
• 客户端（被访问者/内网设备）：个人ubuntu设备，系统ubuntu 22.04

1.2 需求

客户端在工位是内网设备，想在家里远程连接工位内网设备进行代码工作，且无需重新配置代码环境。

1.3 参考网站

• frp源码：https://github.com/fatedier/frp/releases
• frp手册：https://gofrp.org/zh-cn/
• Xshell和Xftp免费版下载网址：https://www.xshell.com/zh/free-for-home-school/
• 其他教程：小标快跑frp教程

2 框架图

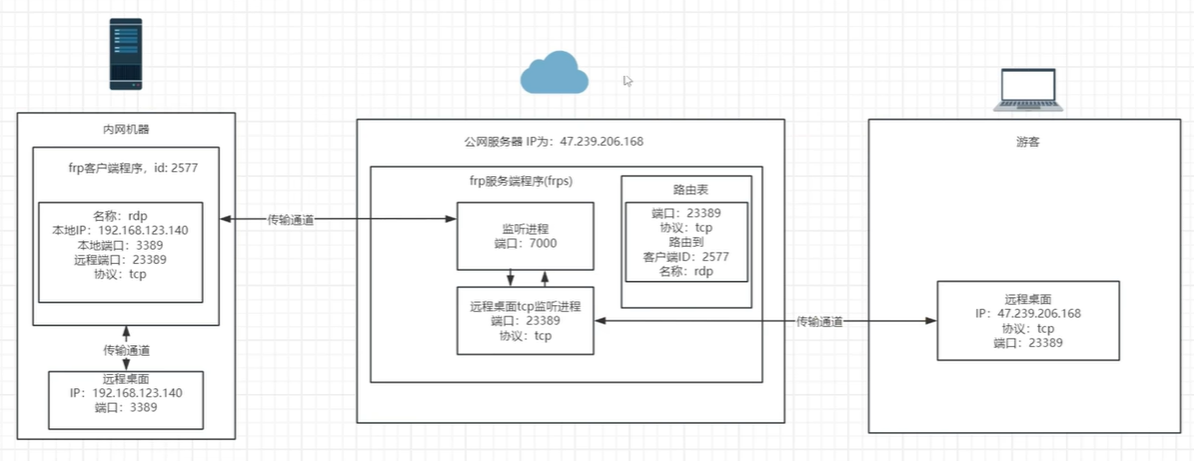

参考小标快跑的TCP框架图，原视频入口。

图中的ip号和端口号略有不同，并不影响实际效果。

3 使用TCP代理的操作流程

3.1 服务器端

3.1.1 阿里云ecs租借

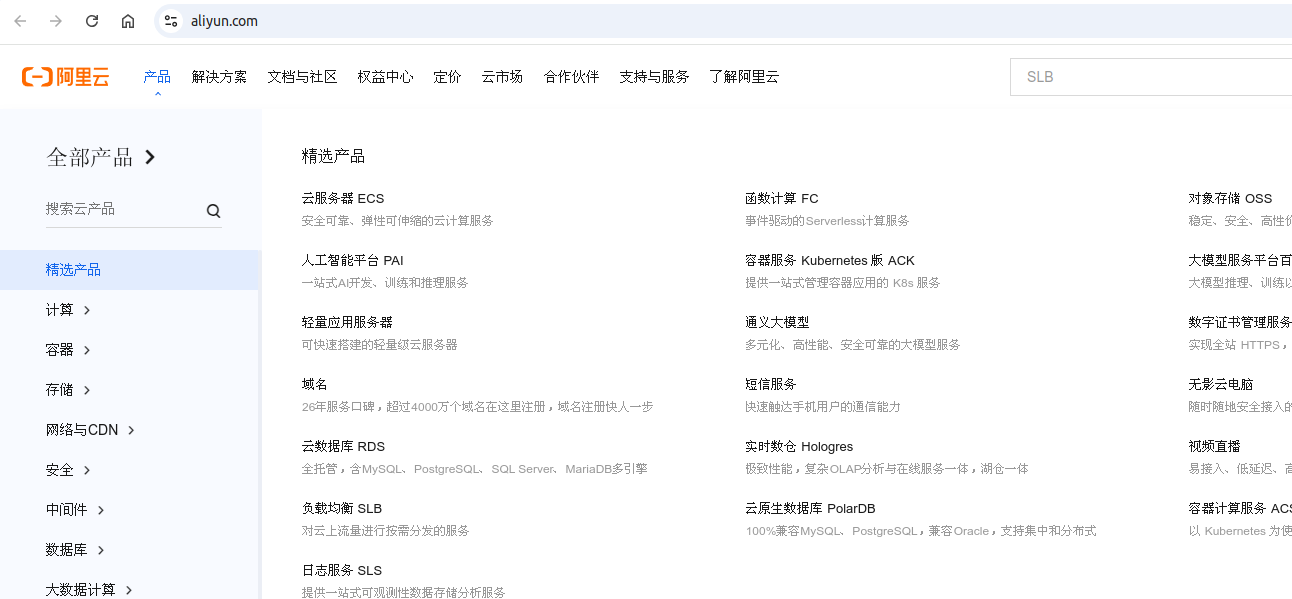

1. 进入阿里云官网，选择“产品” -> “计算” -> “云服务器ECS”。

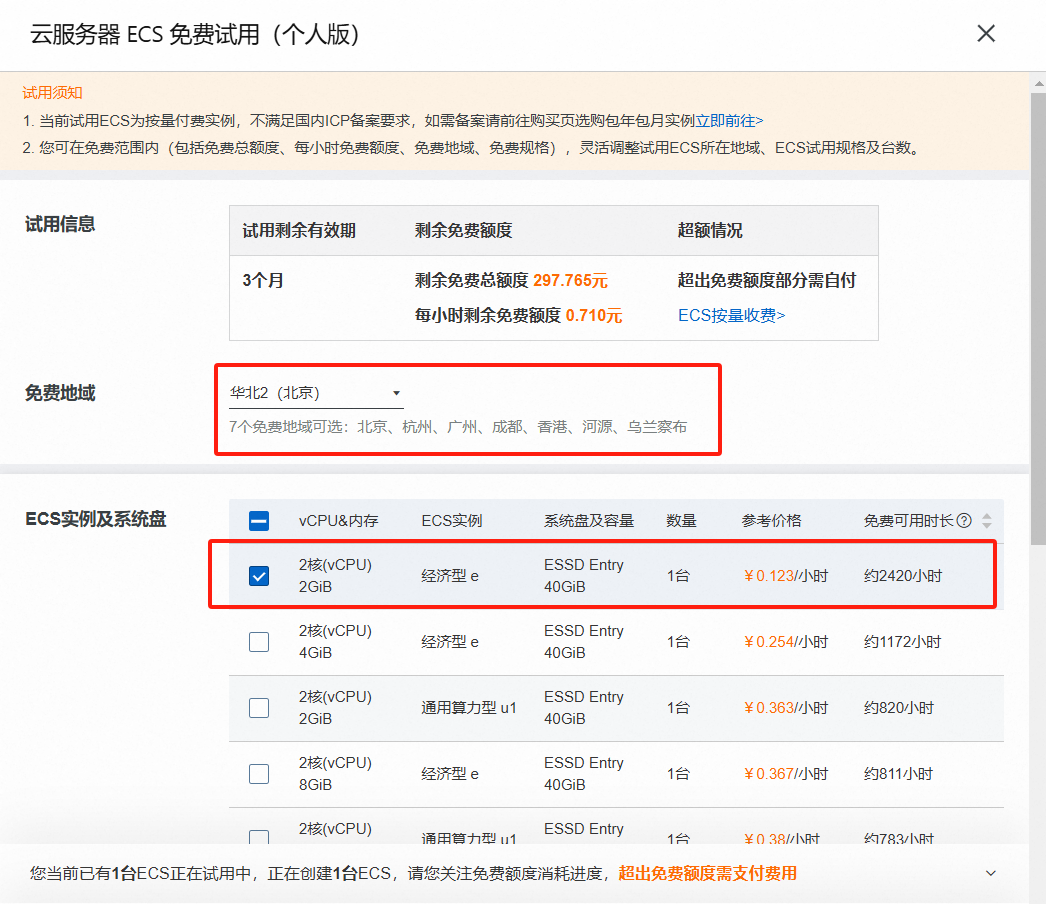

2. 选择合适的方案购买，试用或者1年99元，2核2G配置即可。

3. 购买详情中注意选择镜像，我使用和客户端相同的ubuntu22.04，其他默认即可。

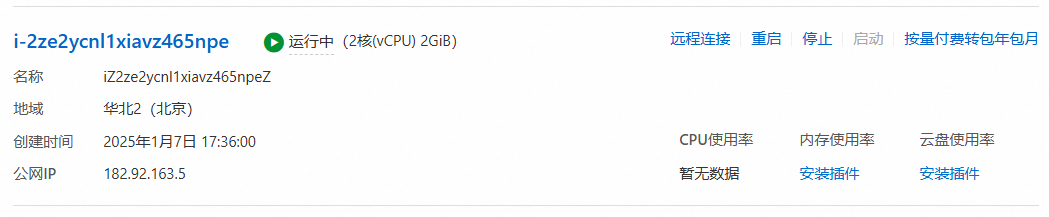

4. 购买完成后可以再控制台看到云服务器ECS实例信息

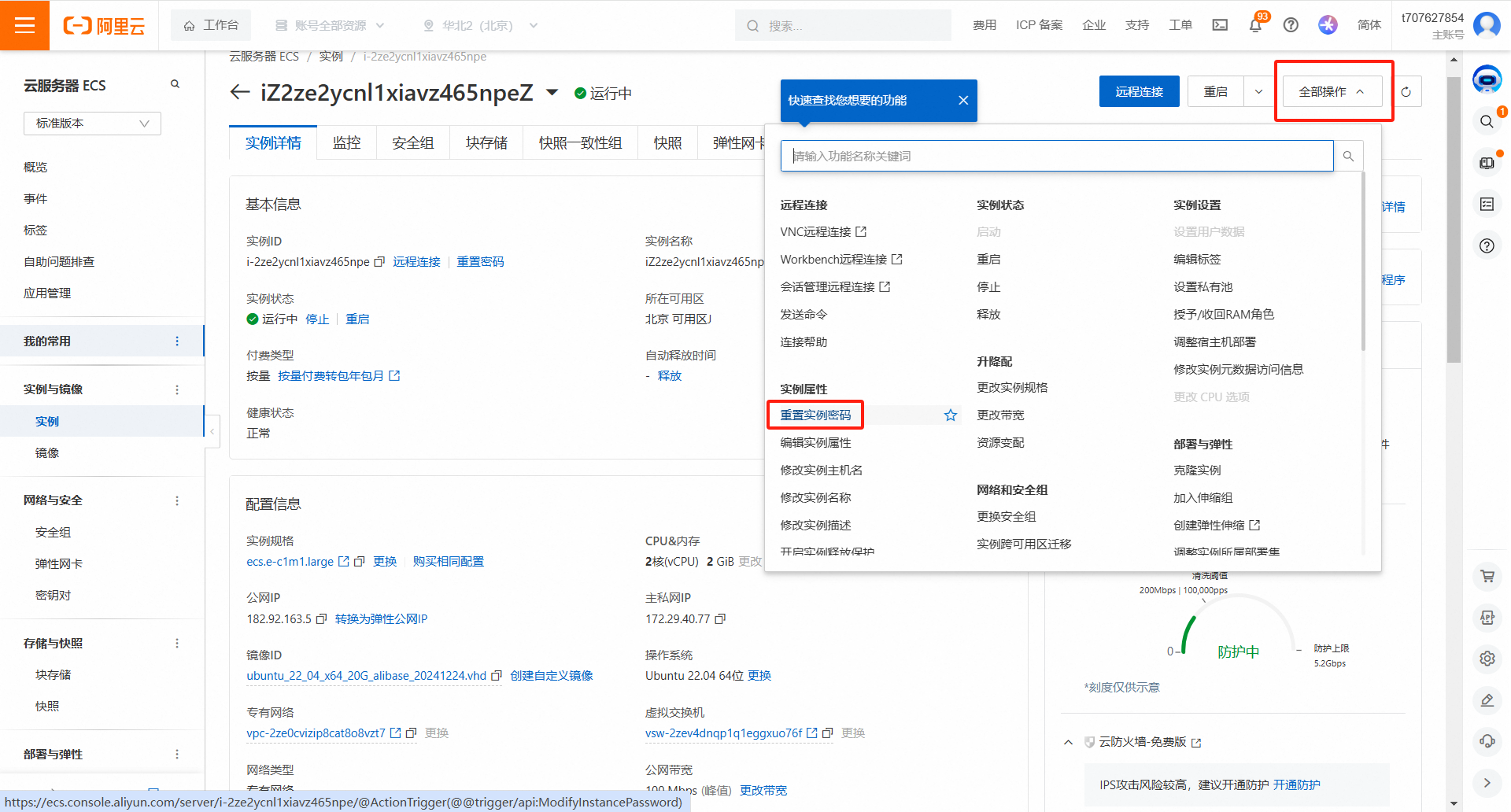

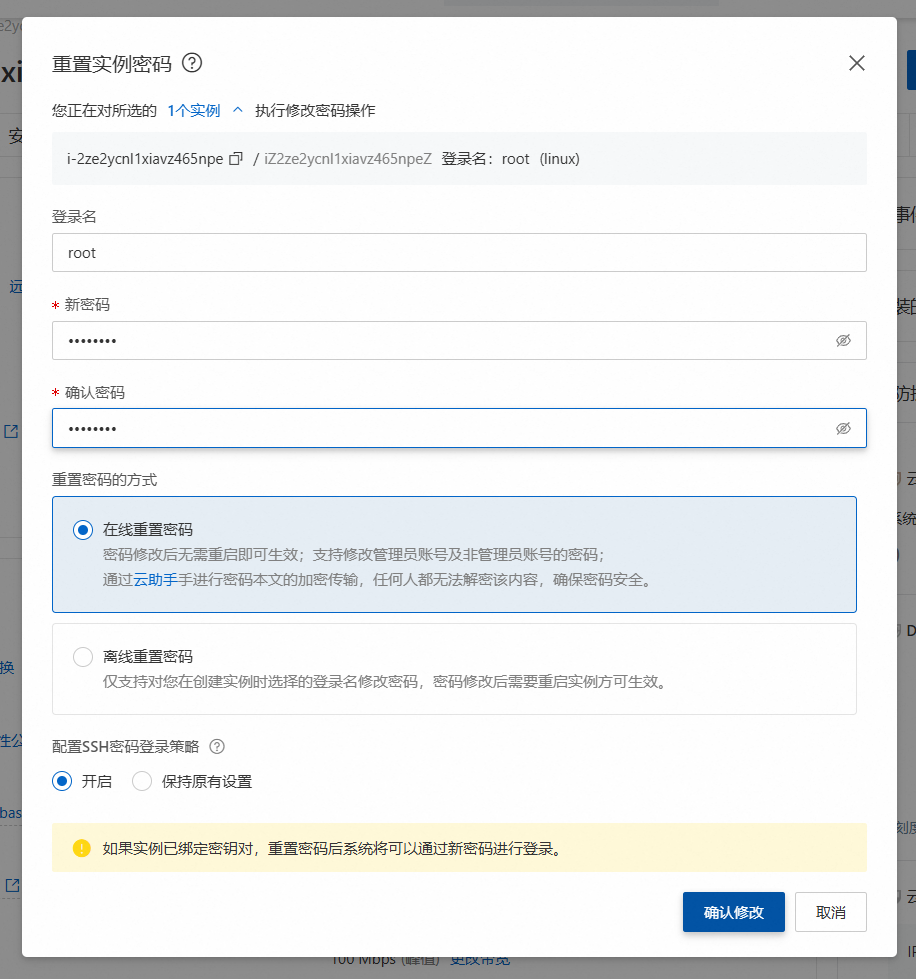

5. 接下来进入实例的详情页，选择”全部操作“ -> ”重置示例密码“。



6. 输入密码，确认修改。



3.1.2 下载与安装frp

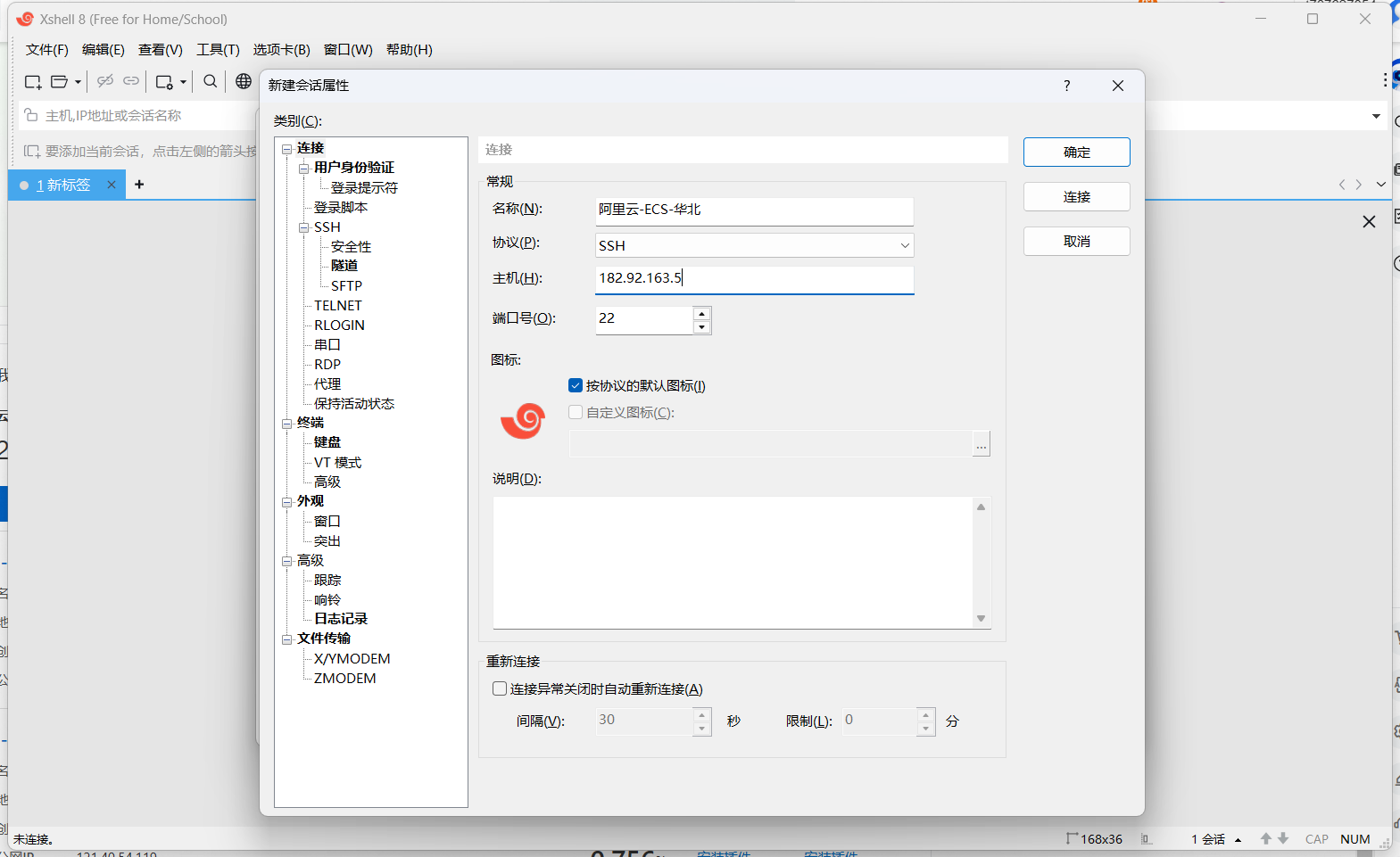

1. 使用服务器连接工具连接租借的阿里云ECS，以Xshell为例，创建新的连接，主机号即为实例的公网ip：

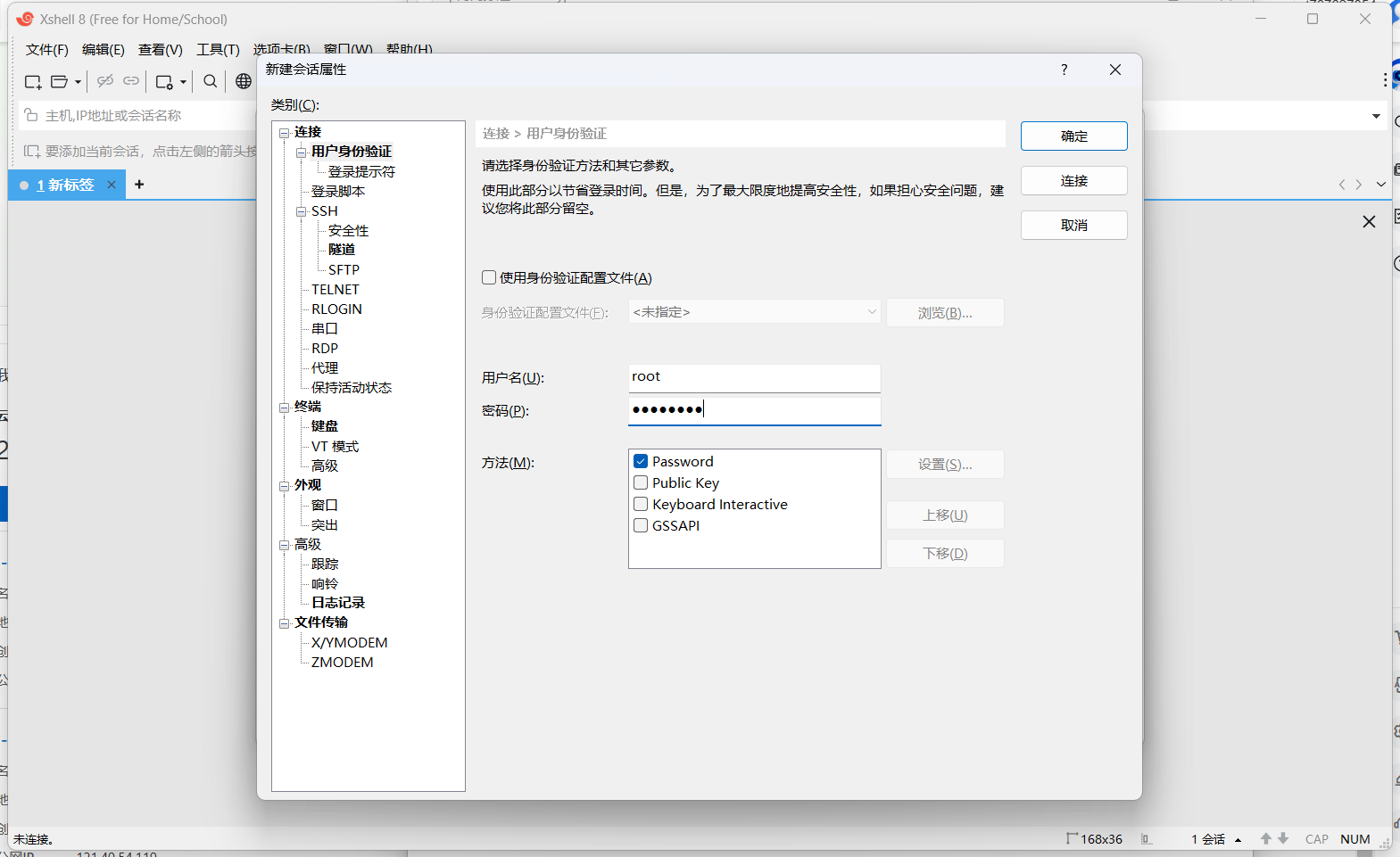

   选择左侧的“用户身份验证”，输入刚才重置的用户名和密码：

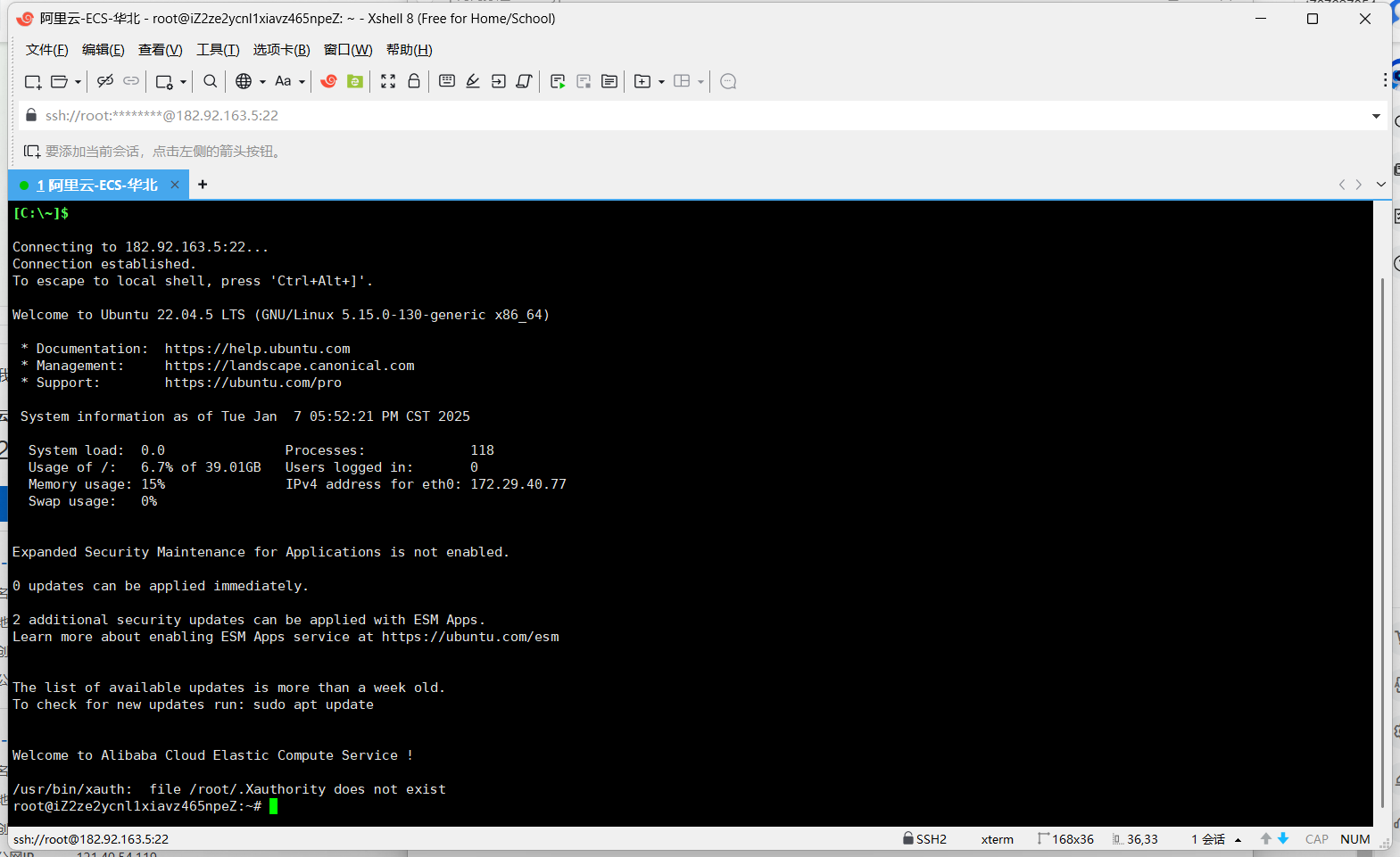

   其他保持默认即可。点击“连接”，遇到SSH安全警告点击“接受并保存”，可以看到成功上租借的服务器：

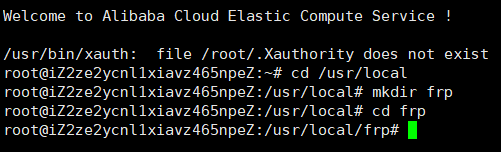

2. 在/usr/local下创建并进入frp目录。

   cd /usr/local
   mkdir frp
   cd frp

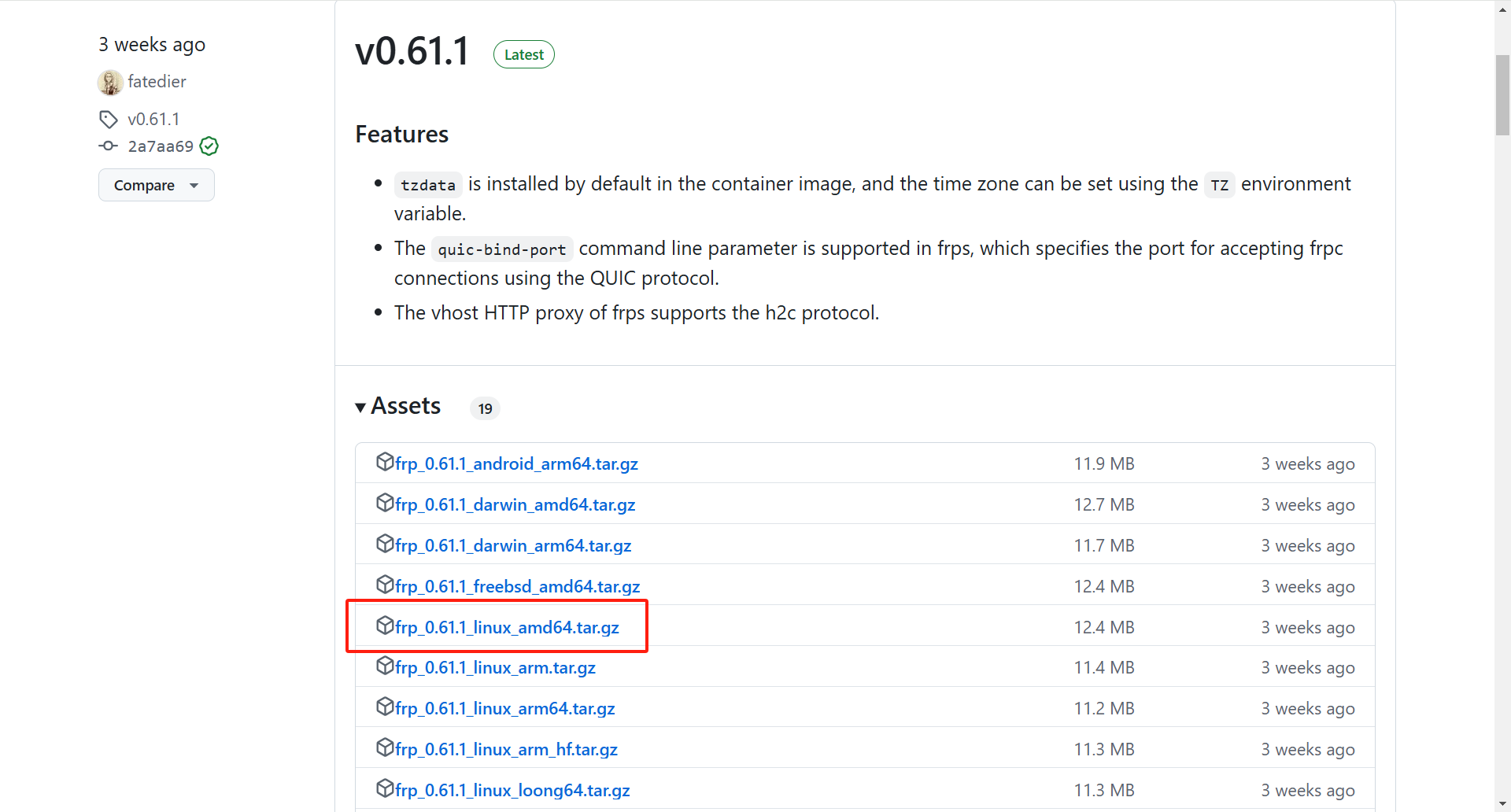

3. 在https://github.com/fatedier/frp/releases上下载对应服务端和架构的包

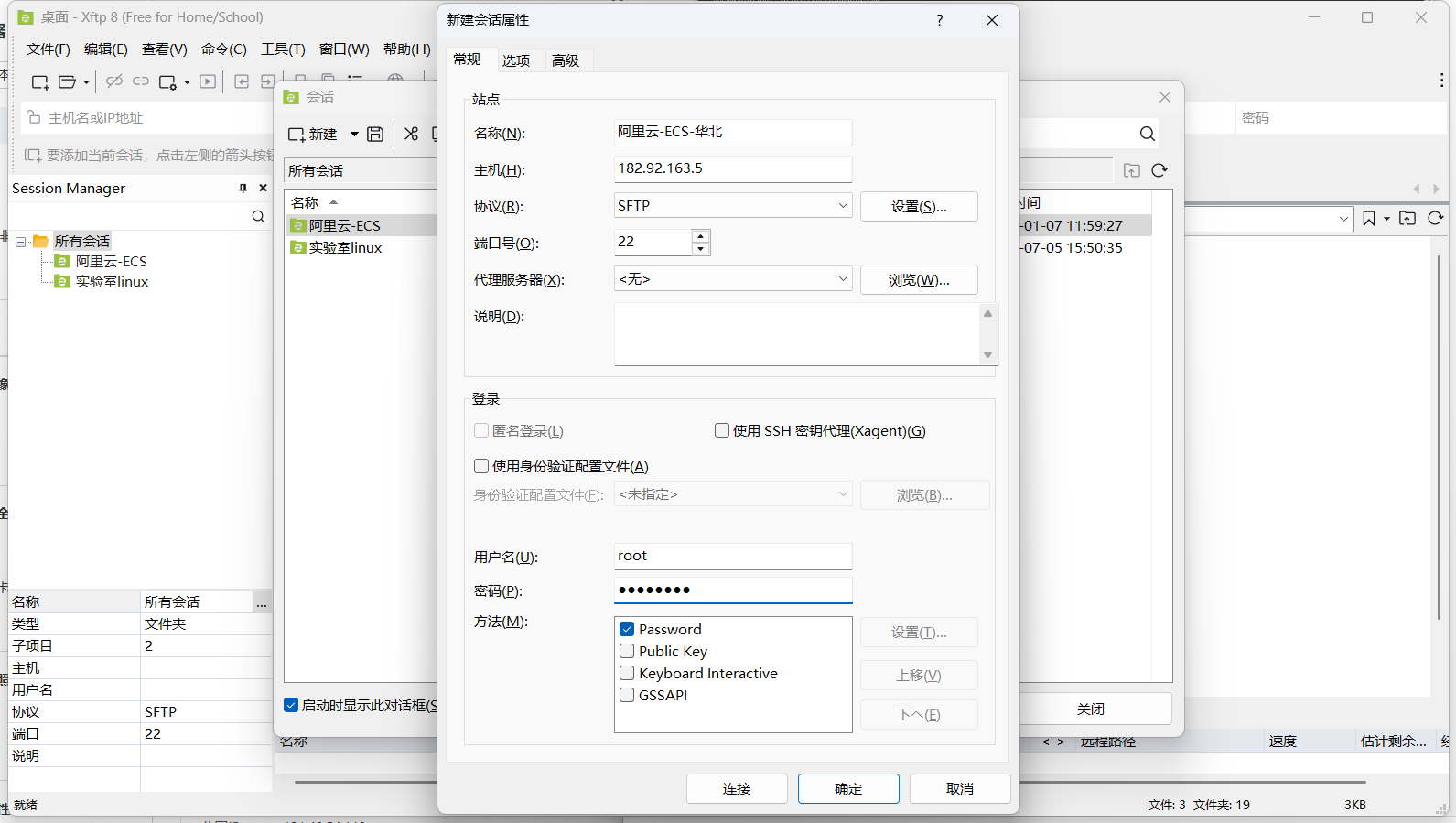

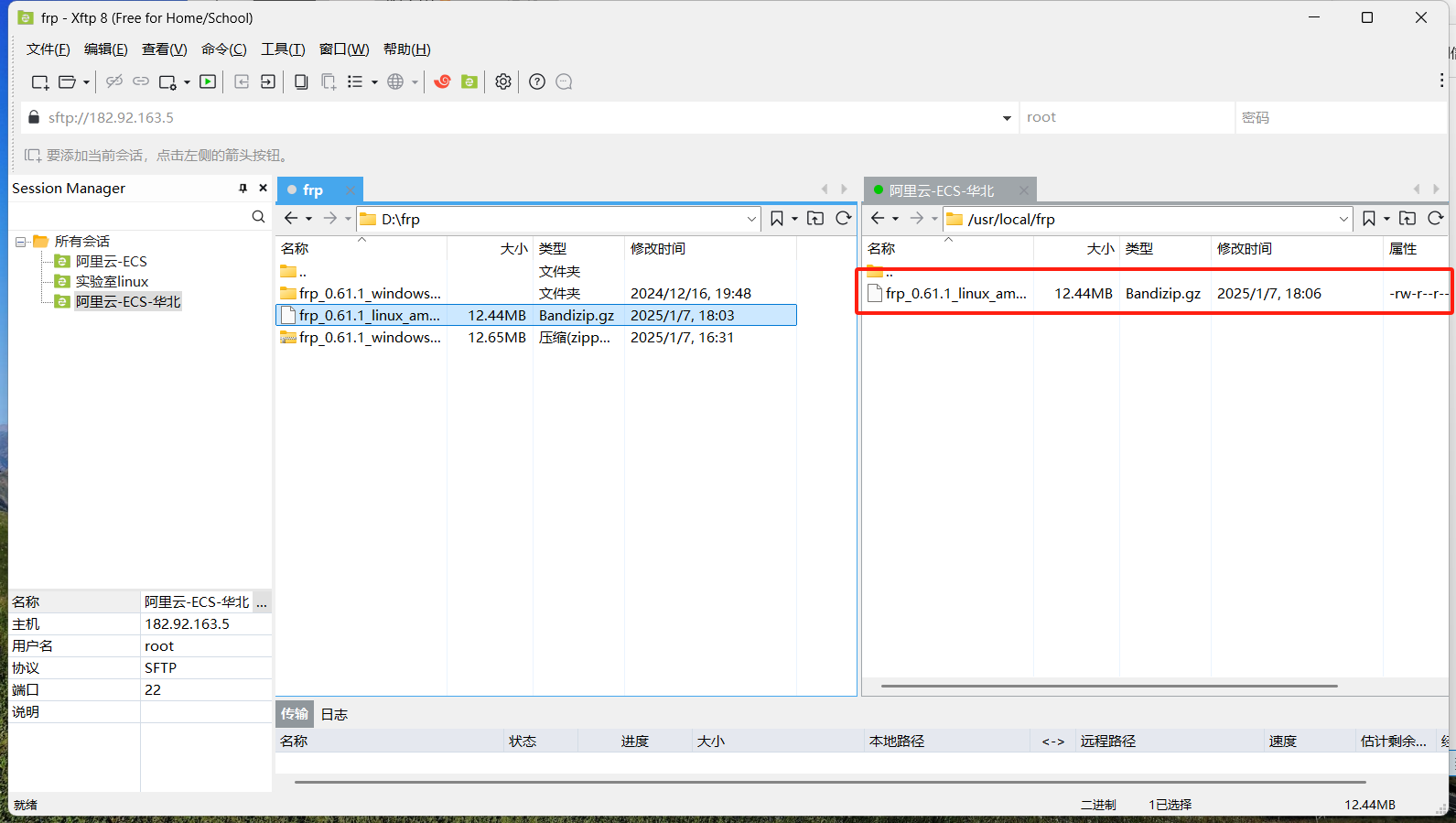

4. 使用服务器文件传输工具，上传frp的安装包到/usr/local/frp下，以Xftp为例，创建新的连接，主机为ecs实例的公网ip，用户名和密码同为刚才重置的，其他保持默认即可，点击“连接”：



   将下载的包上传到/usr/local/frp目录下：

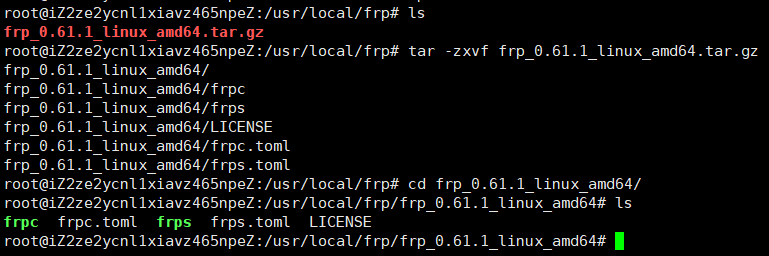

5. 解压并进入

   tar -zxvf frp_0.61.1_linux_amd64.tar.gz
   cd frp_0.61.1_linux_amd64/




3.1.3 配置服务端frp

由于租借ECS用于作为frp的服务端，故只需要使用frps相关的文件，其中frps是执行程序，frps.toml是配置文件。

1. 进入配置文件frps.toml

   vim frps.toml
   # 按 i 进入编辑模式


2. 写入配置信息：

   # 客户端与服务端的连接端口
   bindPort = 7000
   # 客户端连接服务端时用于认证的token
   auth.token = "any_token"
   # web管理页面配置
   webServer.addr = "0.0.0.0"
   webServer.port = 7500
   webServer.user = "admin"
   webServer.password = "admin"


   保存并退出：

   # 按 esc 进入命令模式
   :wq


3.1.4 开放端口

我们需要在阿里云的控制台中为上面使用到的端口放行。

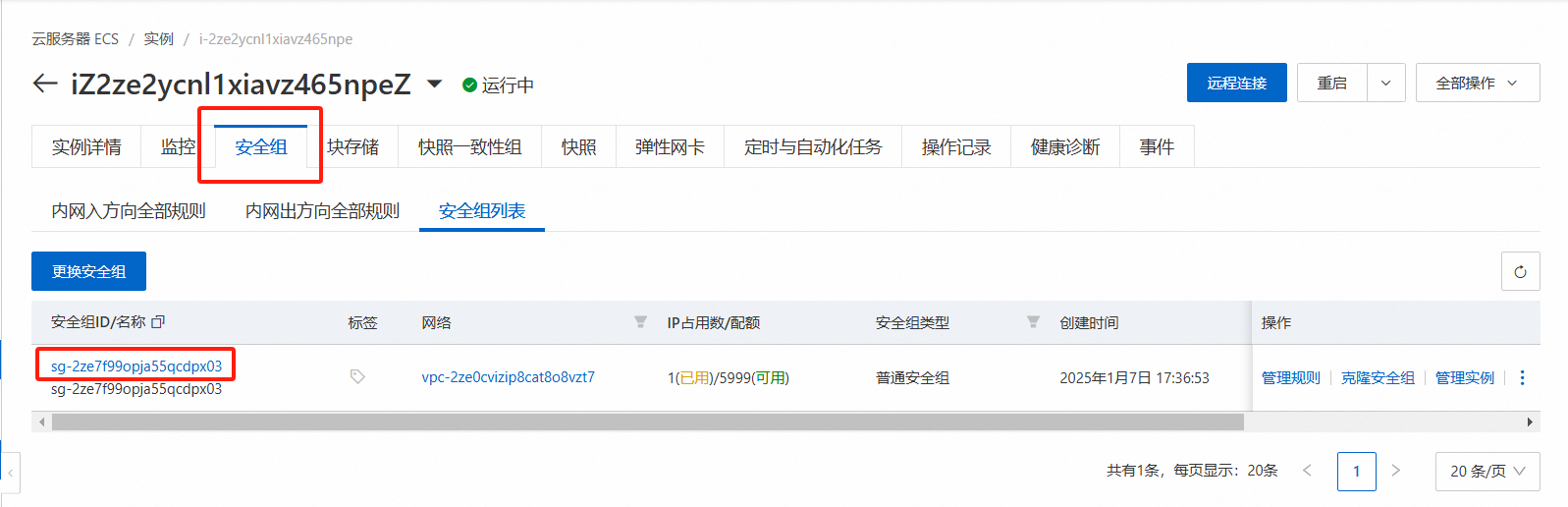

1. 进入示例详情页，点击”安全组“ -> ”安全组ID“。

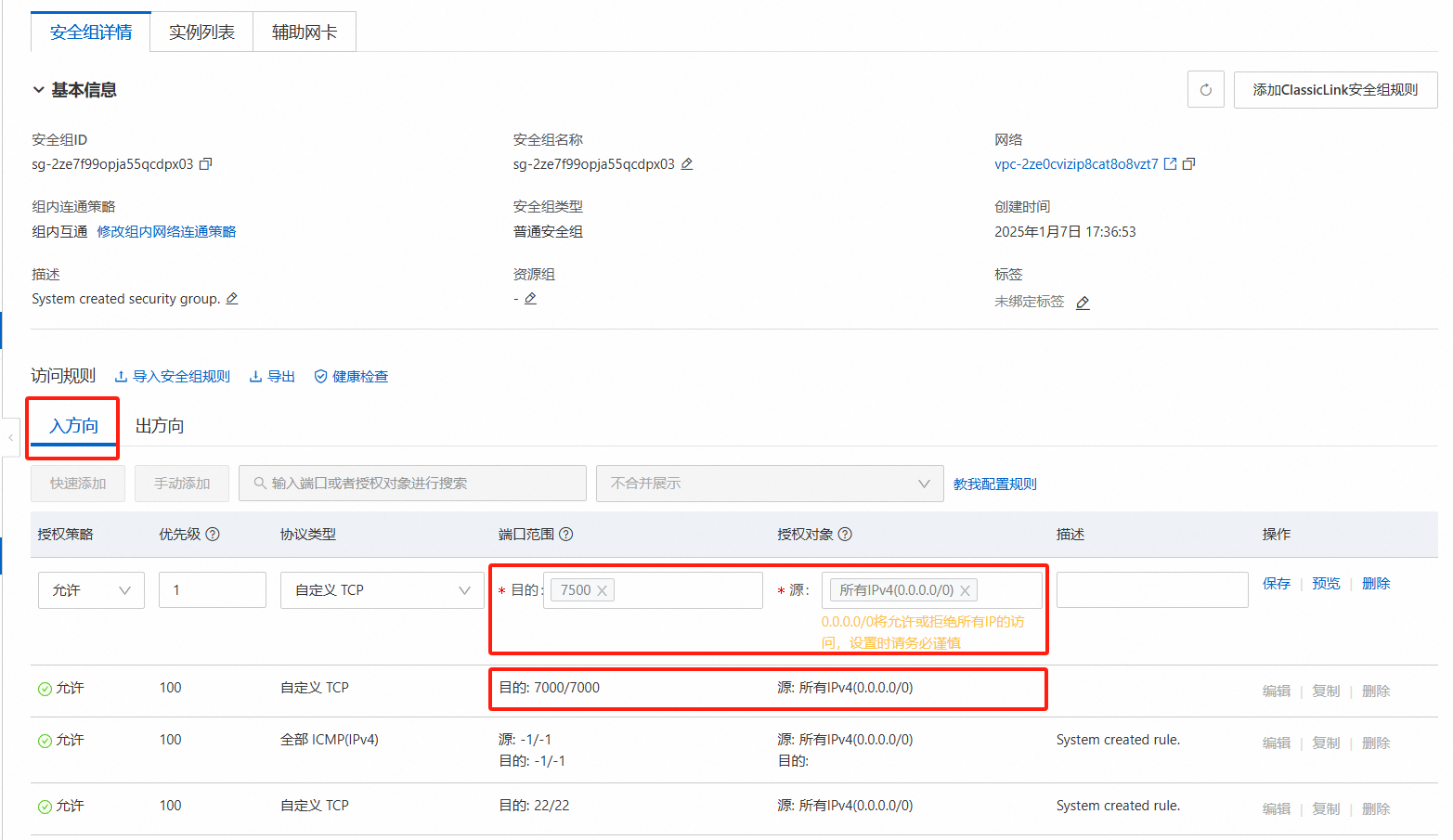

2. 在“入方向”中点击“手动添加”，输入要开放的端口号7000和7500，授权对象为“所有IPv4”，保存。



3.1.5 运行服务端frp

这一步中，我们使用systemd命令管理frps服务，以便设置为开机自启动。

1. 在/etc/systemd/system目录下创建frps.service文件，用于配置frps服务：

   sudo vim /etc/systemd/system/frps.service


2. 写入配置内容：

   [Unit]
   # 服务名称，可自定义
   Description = frp server
   After = network.target syslog.target
   Wants = network.target

   [Service]
   Type = simple
   # 启动frps的命令，需修改为您的frps的安装路径
   ExecStart = /usr/local/frp/frp_0.61.1_linux_amd64/frps -c /usr/local/frp/frp_0.61.1_linux_amd64/frps.toml

   [Install]
   WantedBy = multi-user.target


3. 使用systemd管理frps服务：

   # 启动frp
   sudo systemctl start frps
   # 停止frp
   sudo systemctl stop frps
   # 重启frp
   sudo systemctl restart frps
   # 查看frp状态
   sudo systemctl status frps


   设置frps开机自启动：

   sudo systemctl enable frps

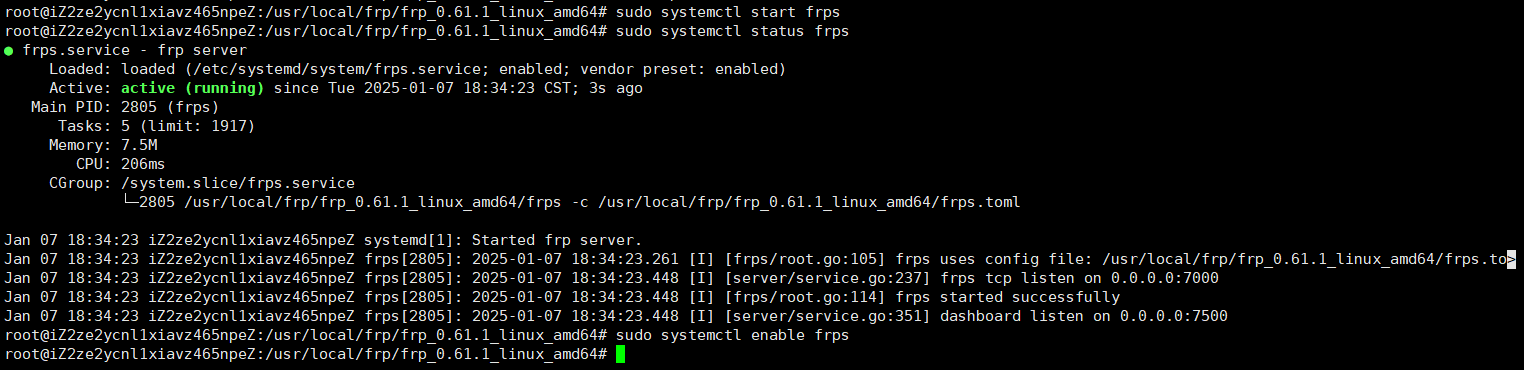

   可以看到如下输出：

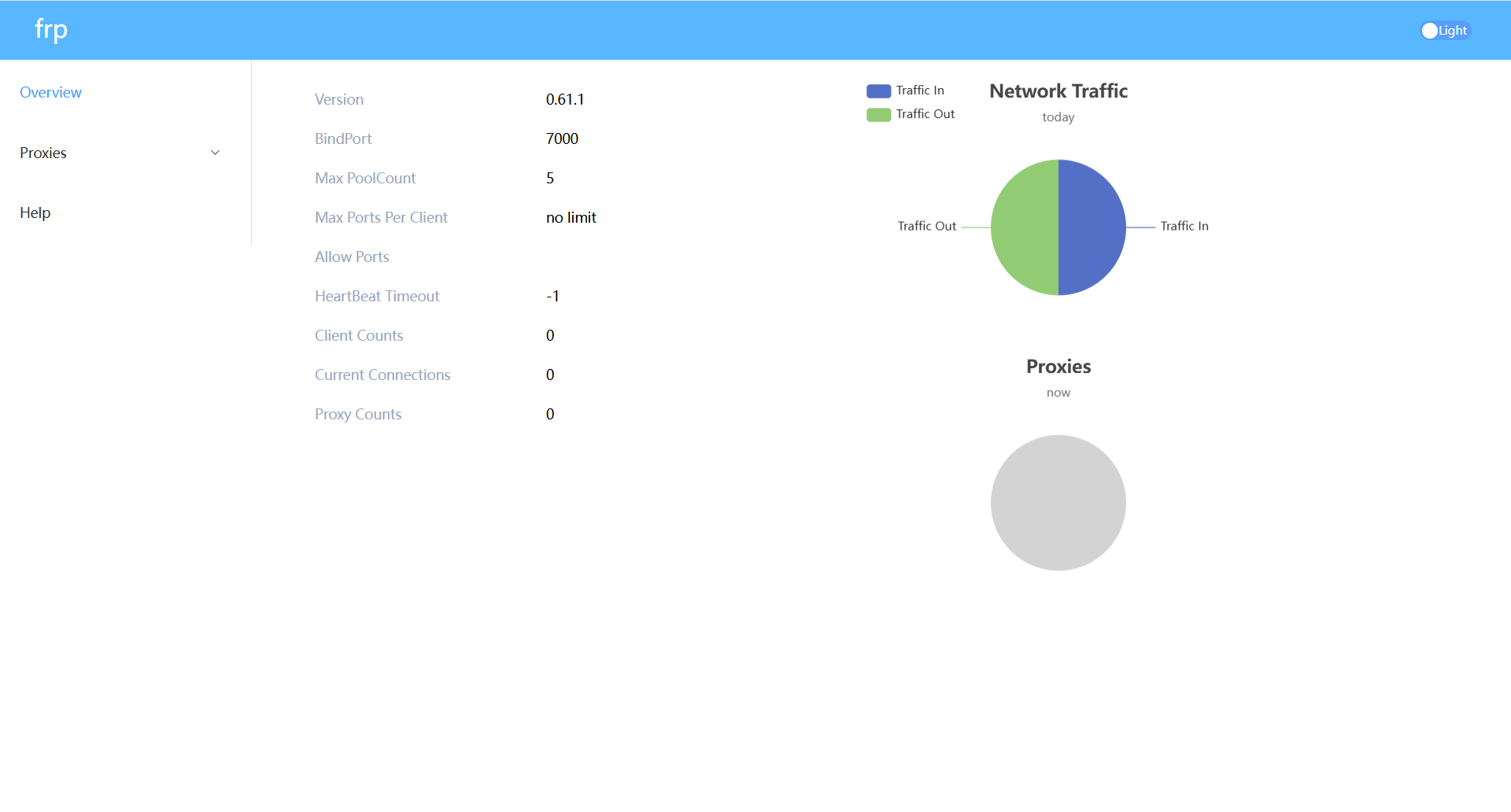

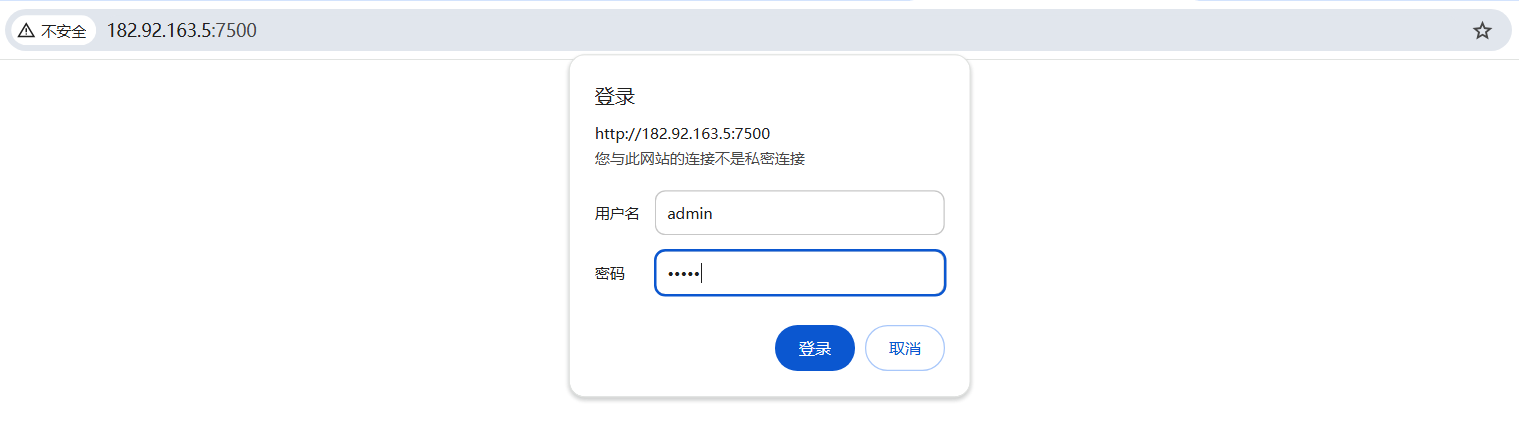

4. frps服务启动成功后，可以在web管理页面看到相关信息，进入网址182.92.163.5:7500，输入账号密码



   可以看到管理页面如下：



3.2 客户端

3.2.1 下载与安装frp

1. 在https://github.com/fatedier/frp/releases上下载对应服务端和架构的包到/home/tsy529/frp目录，客户端仍然是ubuntu22.04，amd64架构。

2. 解压并进入：

   tar -zxvf frp_0.61.1_linux_amd64.tar.gz
   cd frp_0.61.1_linux_amd64/


3.2.2 配置客户端frp

由于内网设备作为frp的客户端，只需要使用frpc相关的文件，其中frpc是执行程序，frpc.toml是配置文件。

1. 进入配置文件frpc.toml

2. 写入内容，假设frps所在服务器公网ip为182.92.163.5：

   serverAddr = "182.92.163.5"
   serverPort = 7000
   auth.token = "any_token"

   [[proxies]]
   name = "rdp"
   type = "tcp"
   localIP = "127.0.0.1"
   localPort = 22
   remotePort = 6000


   • localIP 和 localPort 配置为需要从公网访问的内网服务的地址和端口。
   • remotePort 表示在 frp 服务端监听的端口，访问此端口的流量将被转发到本地服务的相应端口。

3.2.3 开放端口

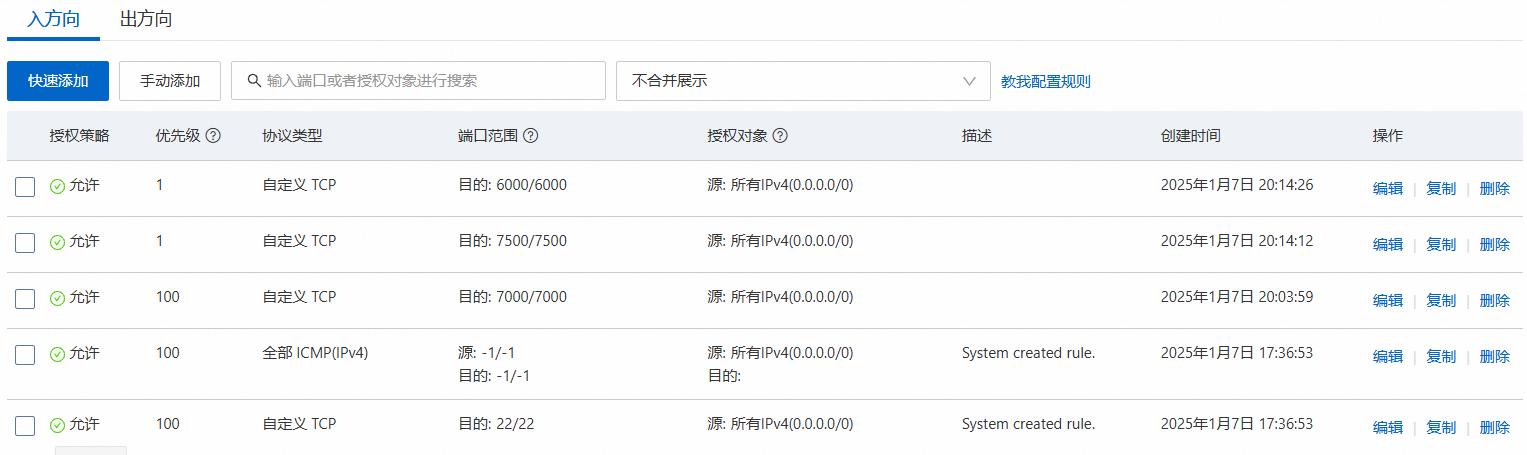

在“入方向”中点击“手动添加”，输入要开放的端口号6000，授权对象为“所有IPv4”，保存。

3.2.4 运行frpc程序

1. 命令行输入：

   ./frpc -c ./frpc.toml

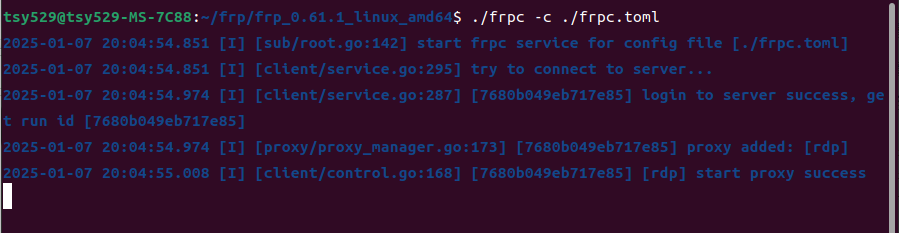

   运行成功后输出：

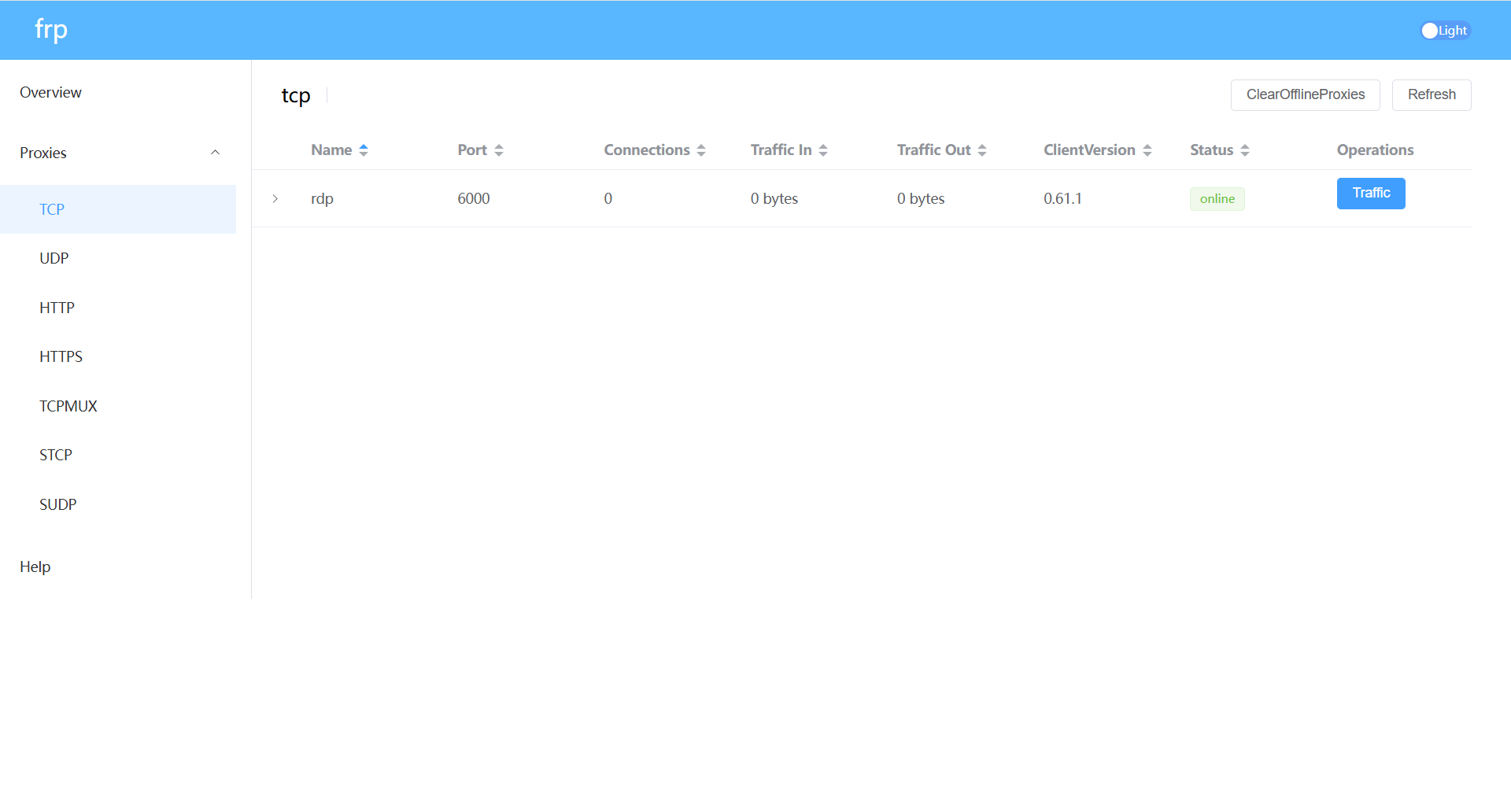

2. 在Web管理页的“Proxies” -> “TCP”可以看到客户端信息



3.3 访问者端

3.3.1 测试SSH远程连接

1. 打开命令行输入以下命令通过SSH访问客户端（内网设备），假设内网设备的用户名是tsy529

   ssh -o Port=6000 tsy529@182.92.163.5

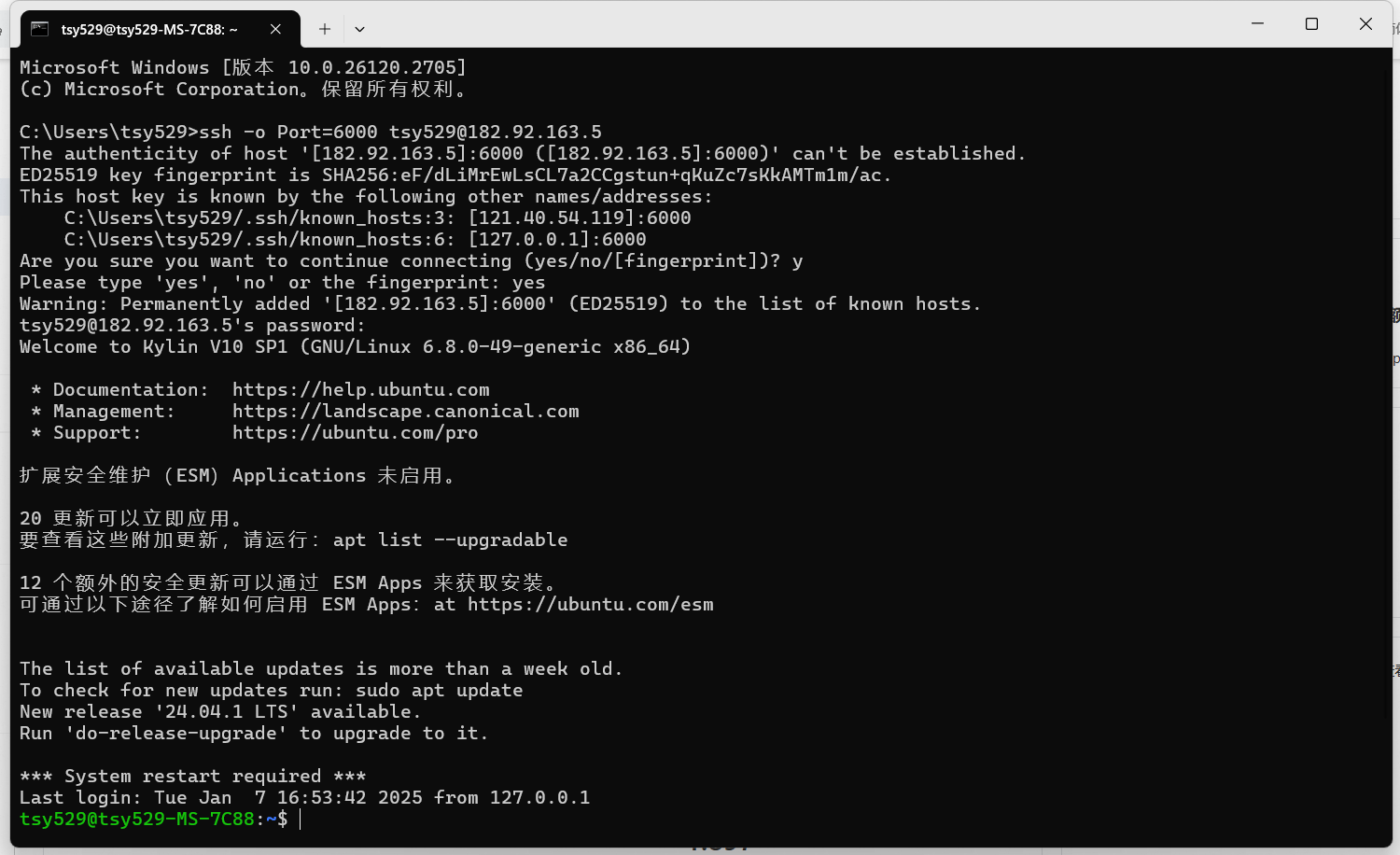

2. 若输出如下信息则代表成功连接：



3.3.2 在vscode中使用Remote - SSH插件进行远程连接

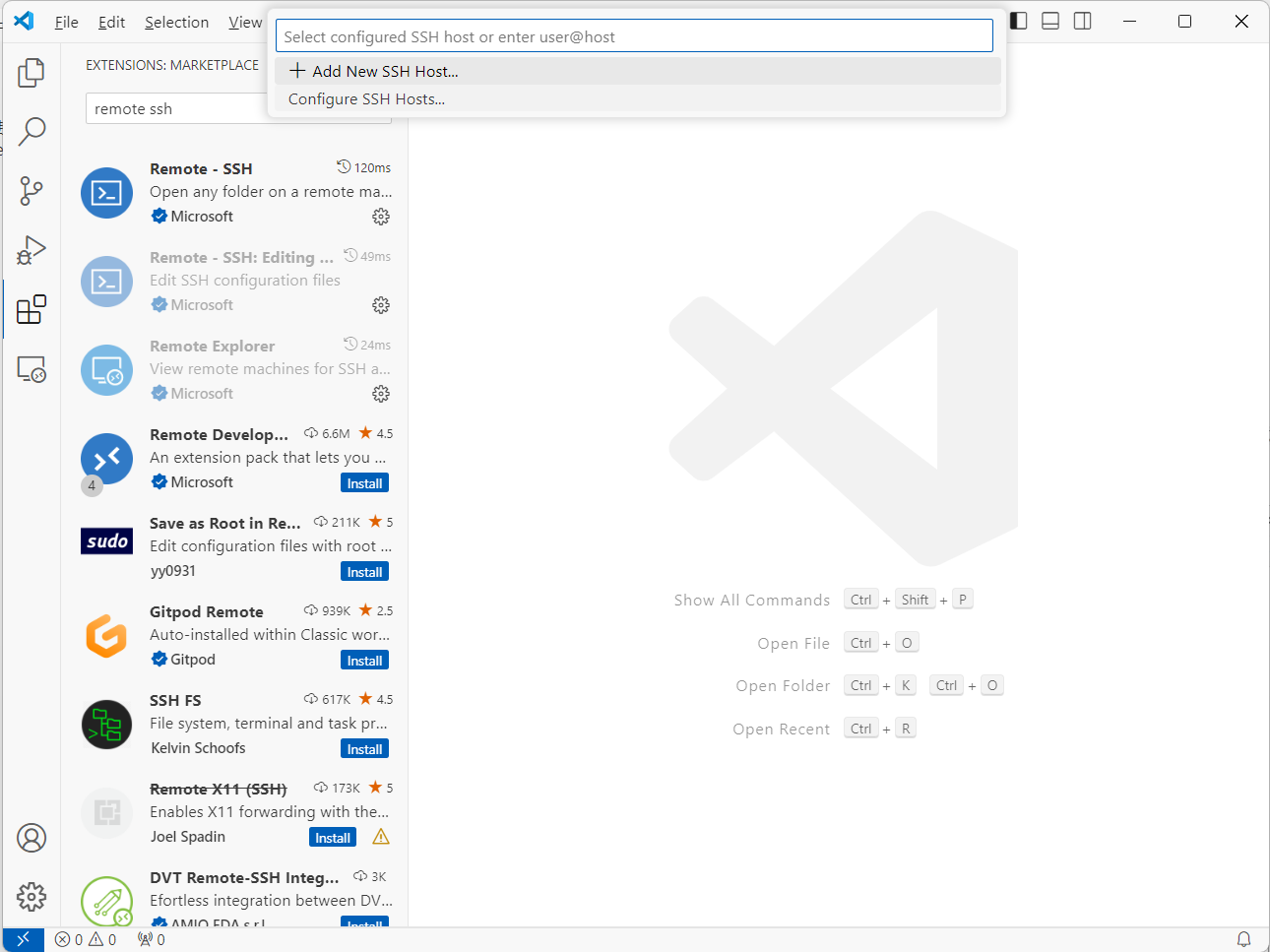

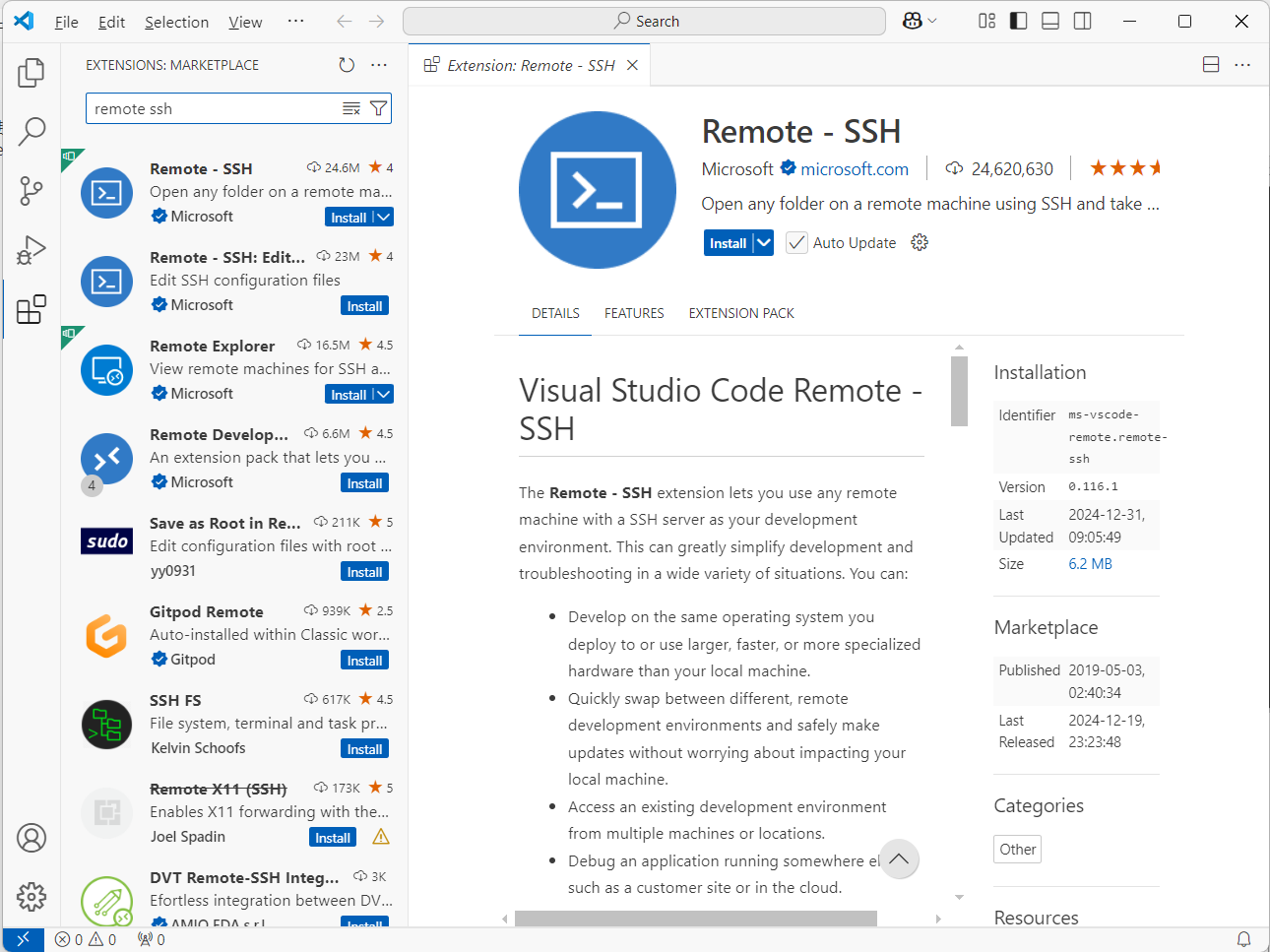

1. 在“扩展”中搜索“Remote - SSH”，安装插件。

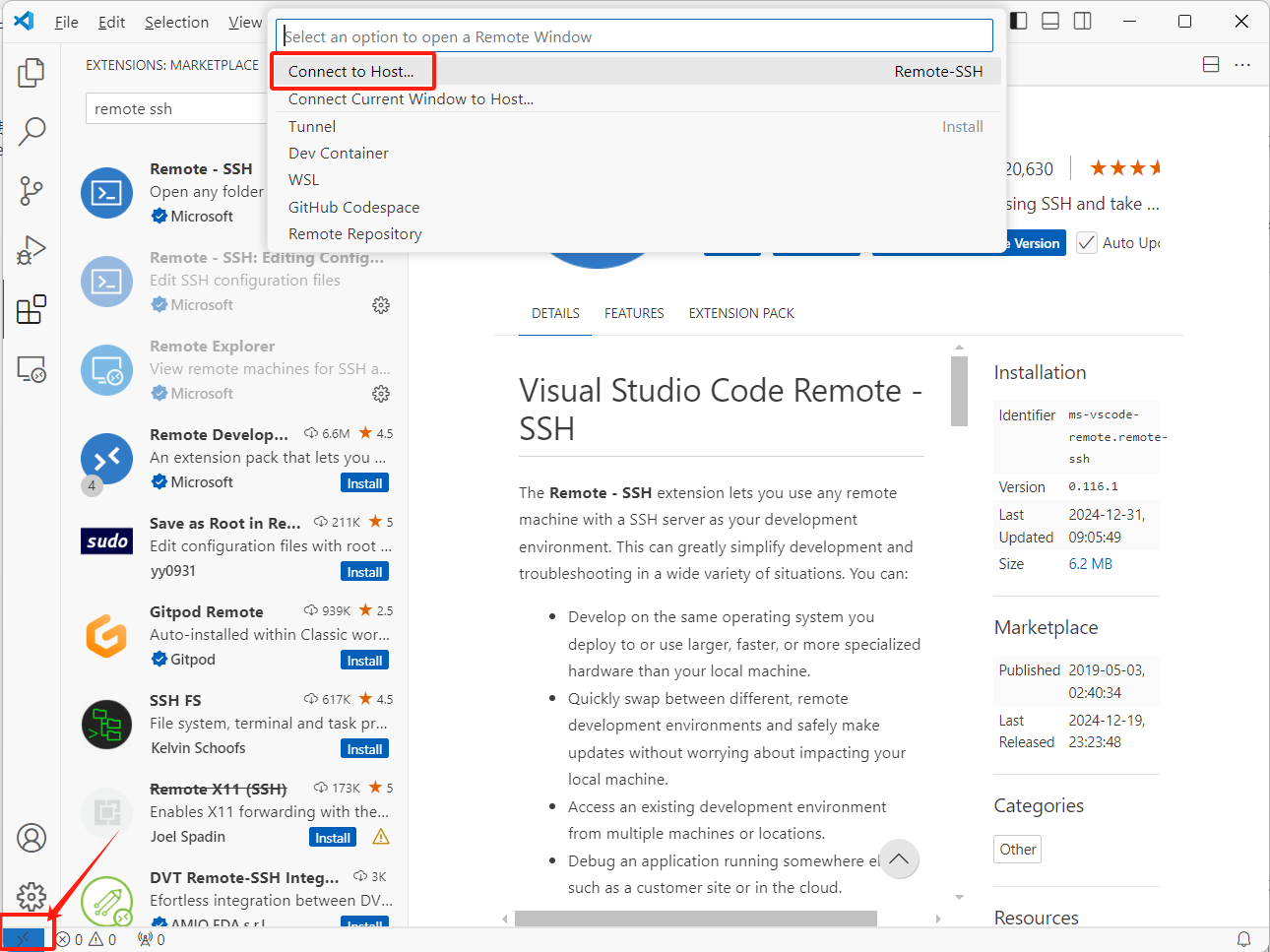

2. 点击左下角的蓝色按钮，再点击“Connect to Host”。

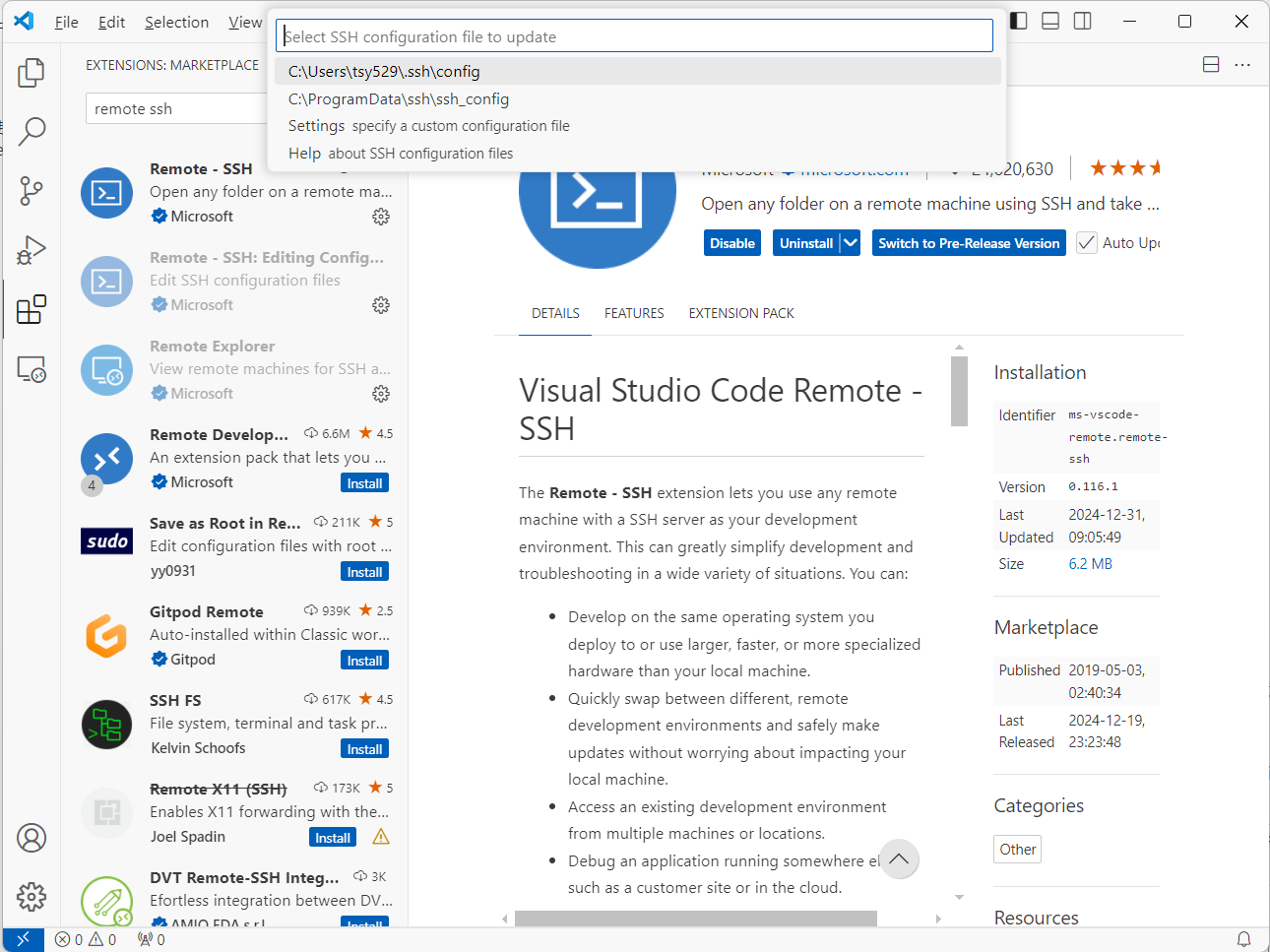

3. 点击“Configure SSH Hosts”。



   再点击第一个选项，进入到配置页面



4. 写入内容后保存：

   Host 182.92.163.5
   	HostName 182.92.163.5
   	Port 6000
   	User tsy529

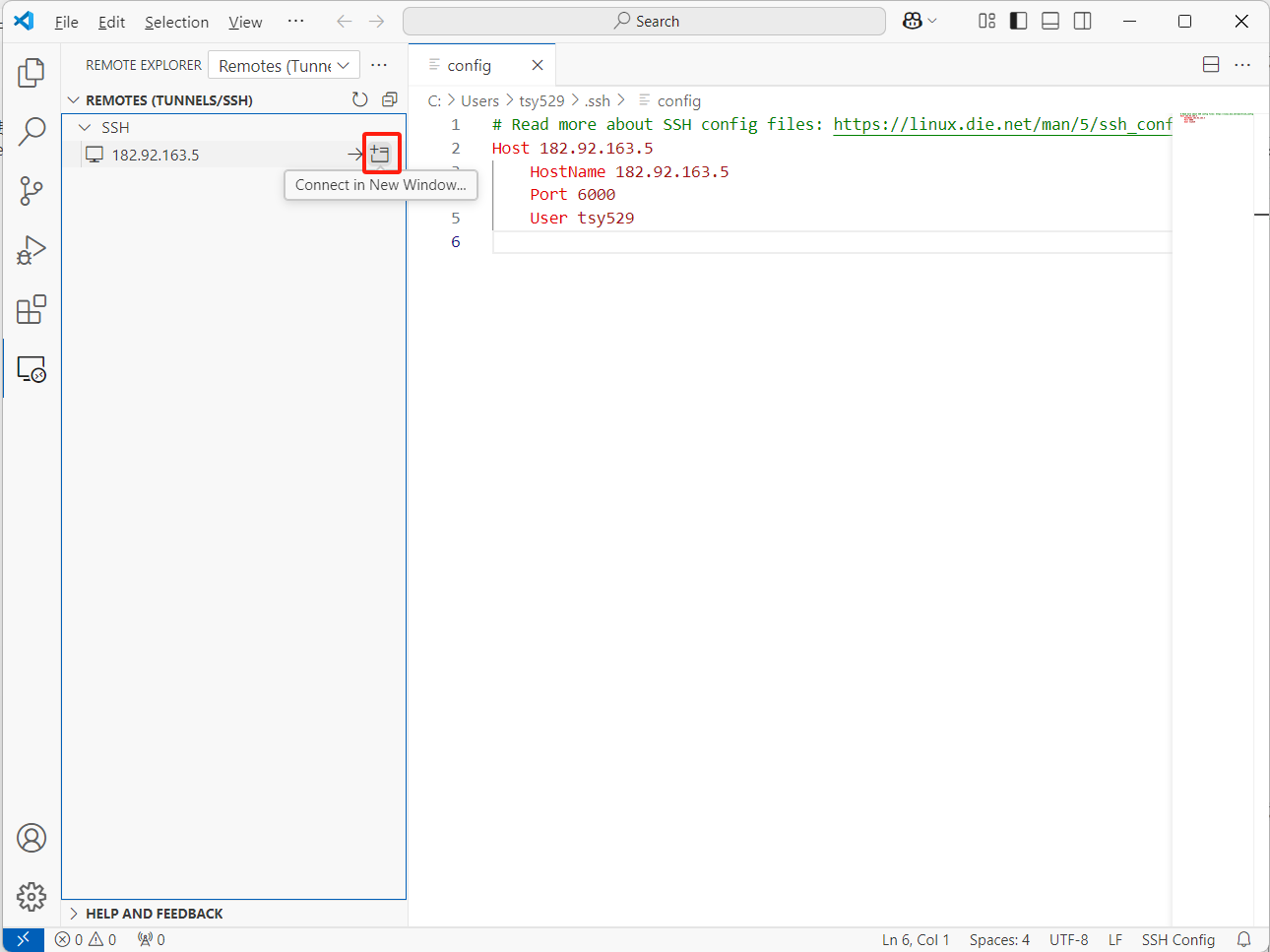

5. 点击左侧远程连接图标，选择创建好的远程主机，点击在新窗口中连接。

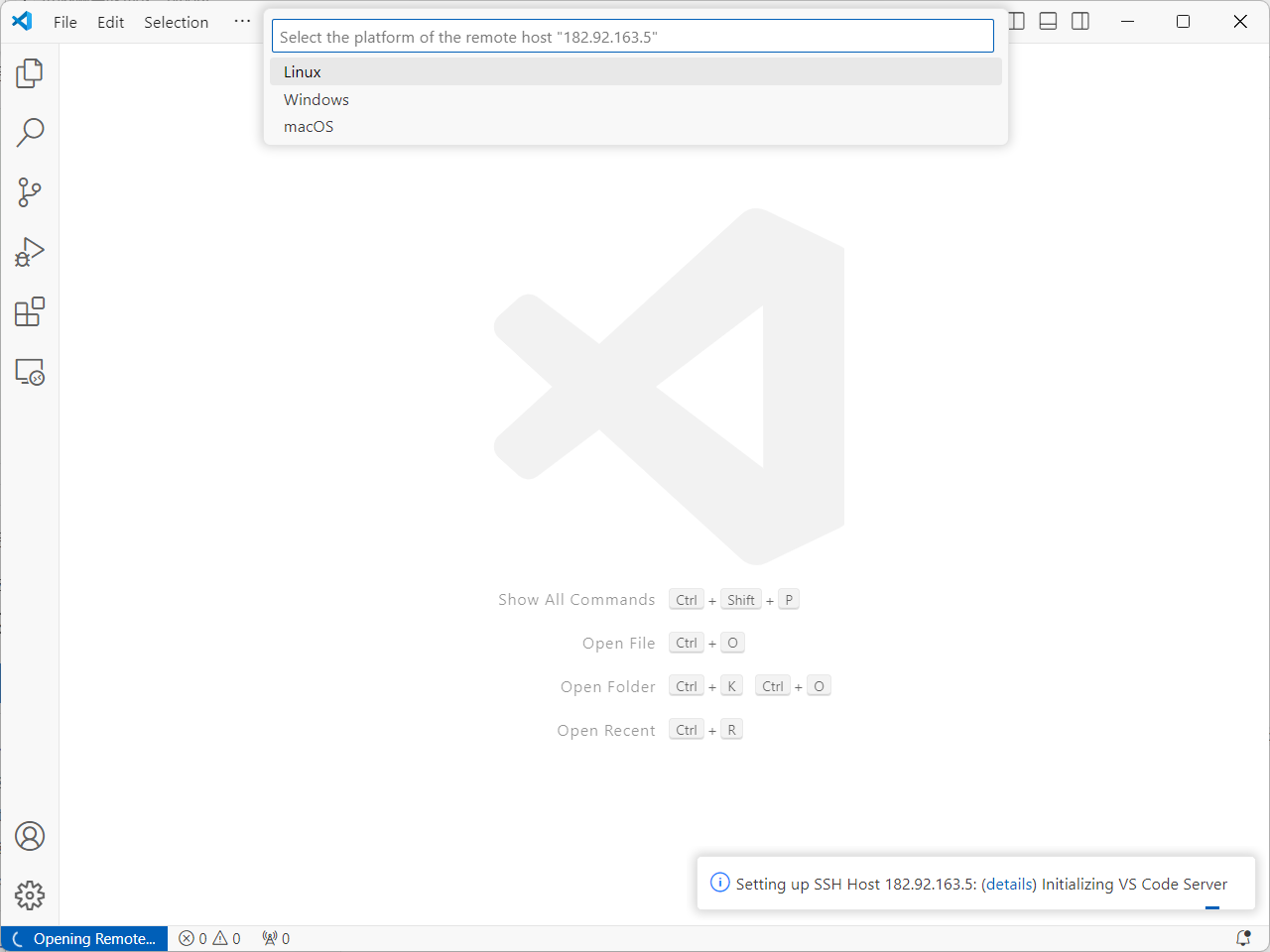

6. 接下来选择客户端的系统，我们是linux：

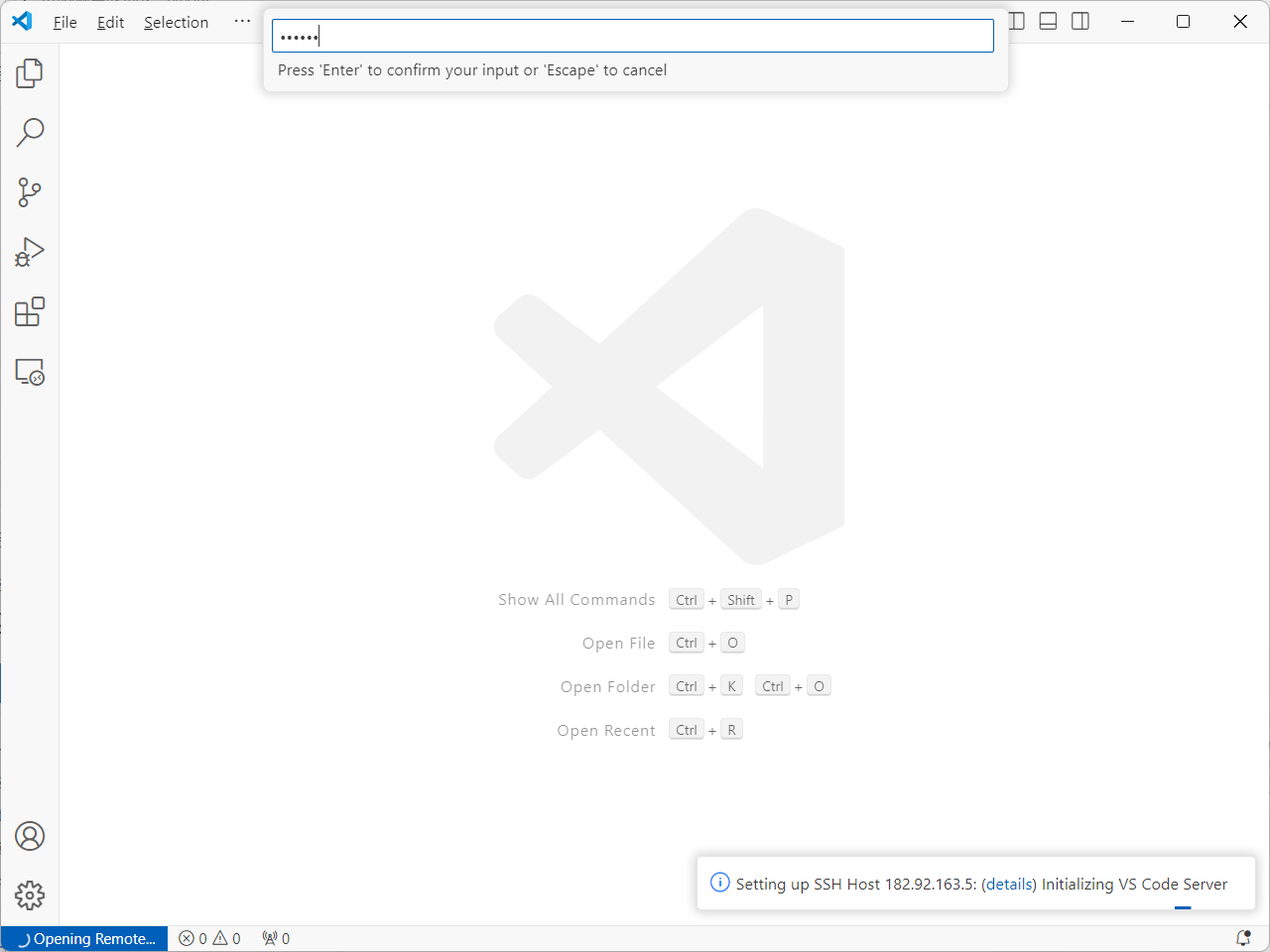

   输入客户端对应用户的密码：

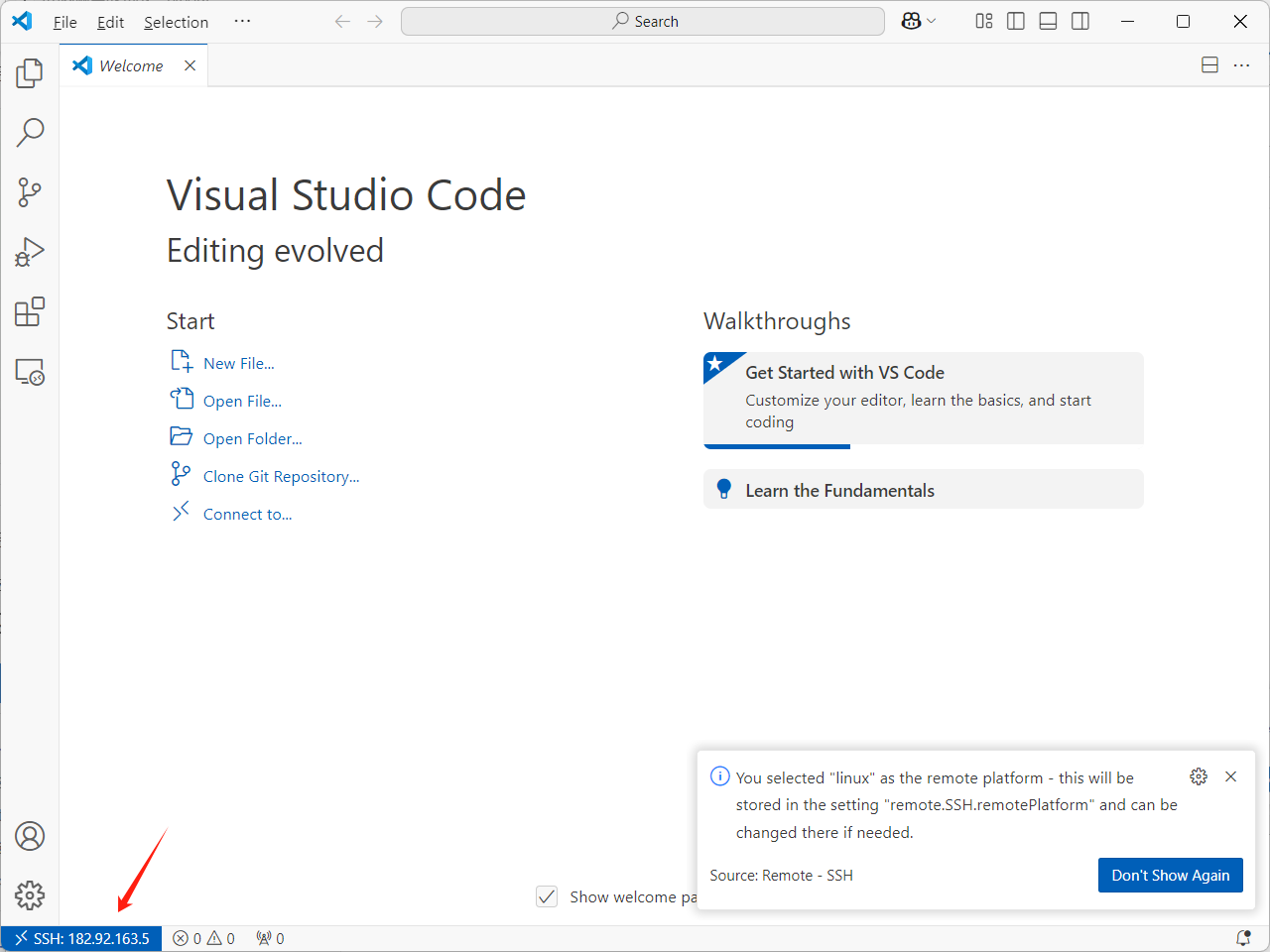

   可以看到成功连接到客户端（内网设备）：



4 更换为STCP代理

由于TCP代理会将内网设备的服务直接暴露在公网ip上，可能存在风险。使用stcp（secret tcp）类型的代理可以安全地将内网服务暴露给经过授权的用户，这需要访问者也部署frpc客户端。

4.1 客户端修改配置文件

1. 修改客户端的frpc.toml，替换为以下内容：

   serverAddr = "182.92.163.5"
   serverPort = 7000
   auth.token = "any_token"

   [[proxies]]
   name = "rdp_client"
   type = "stcp"
   # 只有与此处设置的 secretKey 一致的用户才能访问此服务
   secretKey = "abcdefg"
   localIP = "127.0.0.1"
   localPort = 22


   将type修改为stcp，且不再需要remotePort

2. 重新启动客户端，命令行输入：

   ./frpc -c ./frpc.toml

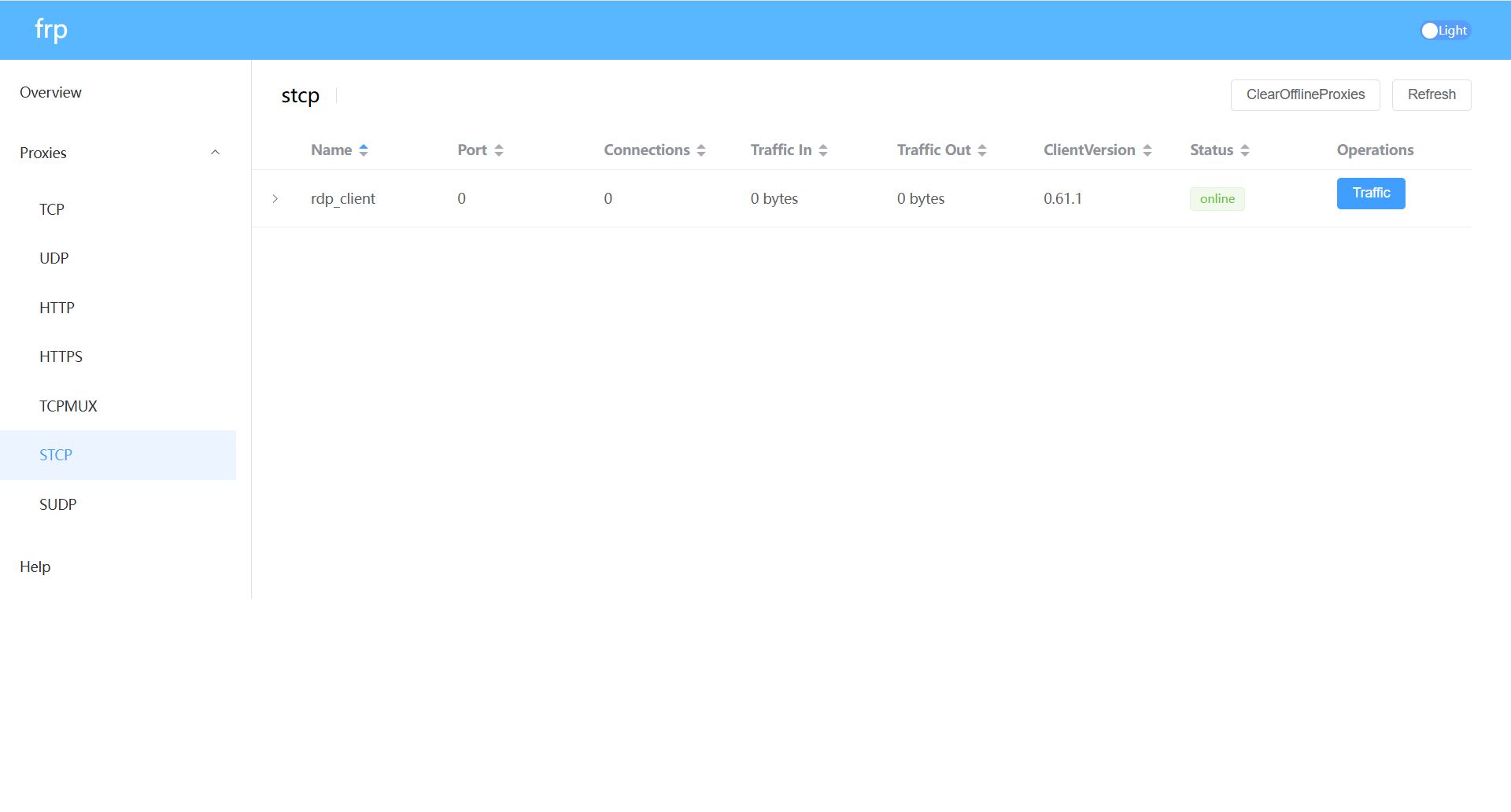

3. 可以在Web管理页中看到客户端STCP的信息



4.2 访问端部署frp并进行连接

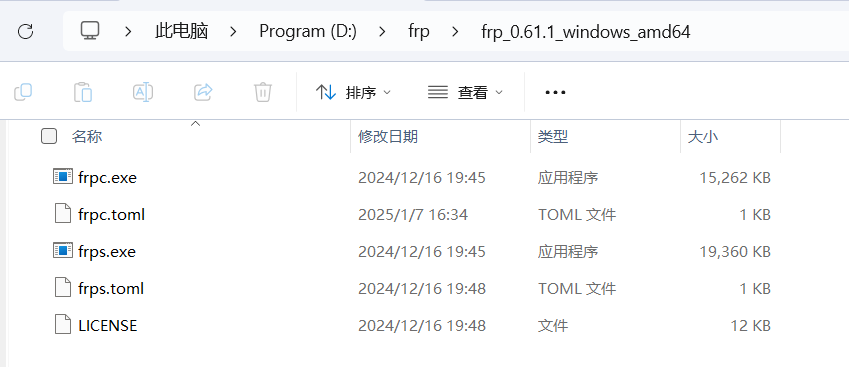

1. 由于我们的访问端是win，所以选择下载frp_0.61.1_windows_amd64.zip，解压后看到文件如下：



2. 访问端在frp中的角色仍然是客户端，修改frpc.toml配置文件，写入以下内容：

   serverAddr = "182.92.163.5"
   serverPort = 7000
   auth.token = "any_token"

   [[visitors]]
   name = "rdp_visitor"
   type = "stcp"
   serverName = "rdp_client"
   secretKey = "abcdefg"
   bindAddr = "127.0.0.1"
   bindPort = 6000

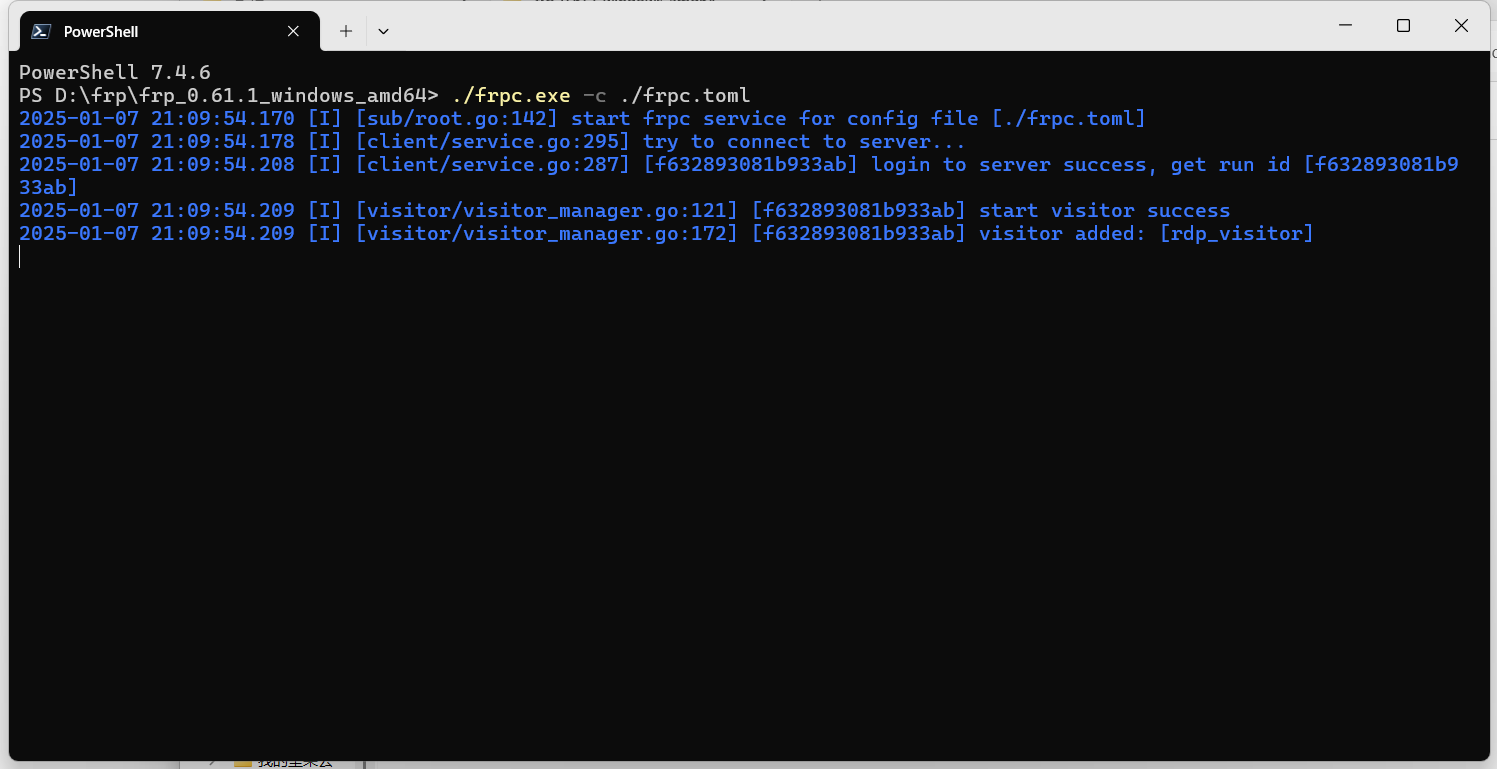

3. 在命令行中输入以下命令，运行frpc程序（注意此处是win中）

   ./frpc.exe -c ./frpc.toml


   运行成功后输出：

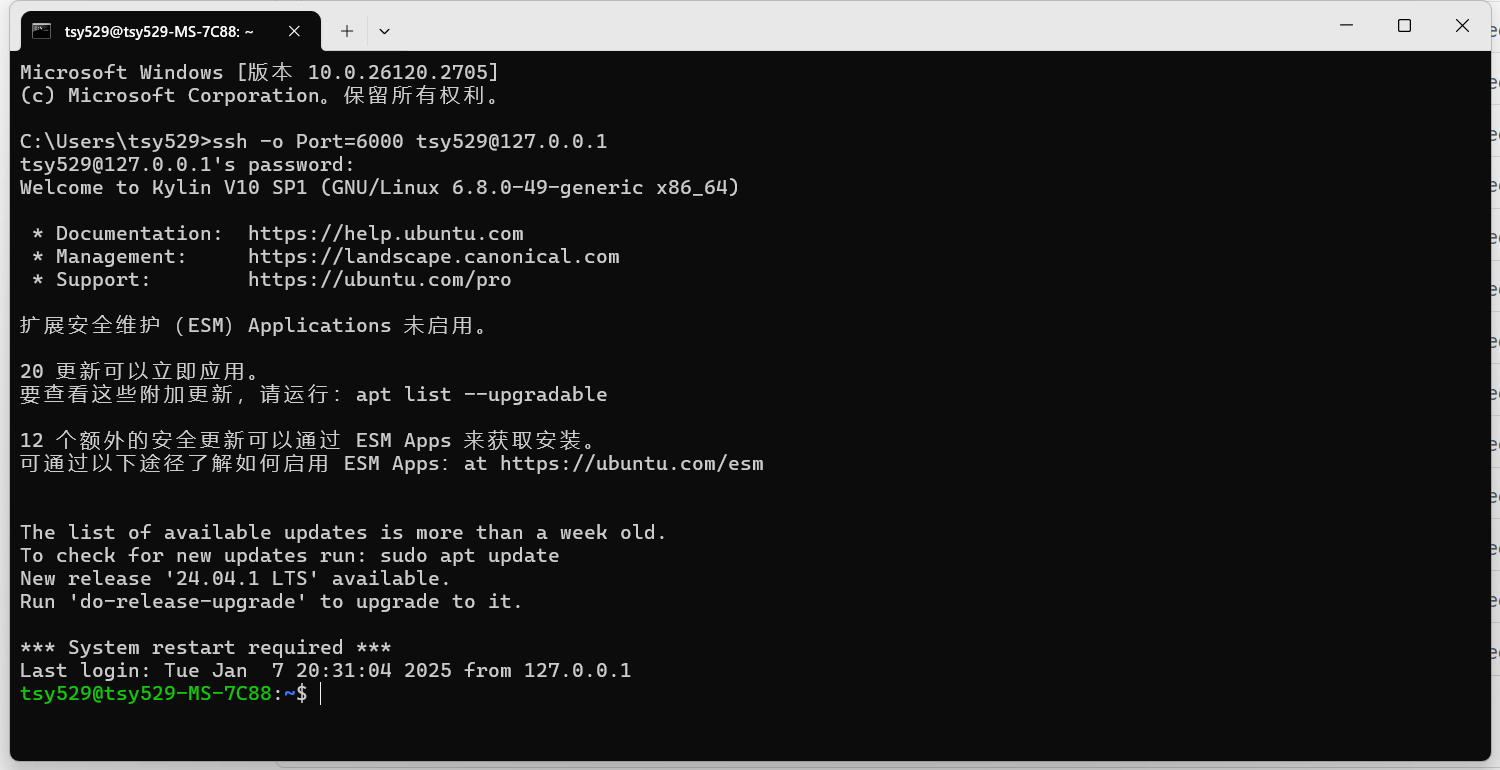

4. 另开一个命令行，输入以下命令，测试SSH远程连接：

   ssh -o Port=6000 tsy529@127.0.0.1


   连接成功的输出如下：



5. 修改vscode中的配置文件，重新连接即可。

   Host 127.0.0.1
   	HostName 127.0.0.1
   	Port 6000
   	User tsy529
