傅里叶变换与应用

傅里叶变换与应用

---

课程目标

1. 理解傅里叶变换的基本概念：将非周期函数从时间域转化到频率域。
2. 掌握傅里叶变换的公式和计算方法。
3. 了解傅里叶变换在信号处理、图像分析等实际应用中的作用。
4. 通过实例和 Python 可视化傅里叶变换的原理及应用。

---

一、傅里叶变换的基本概念

1. 从傅里叶级数到傅里叶变换

• 傅里叶级数：用于表示周期函数，将函数分解成一组离散的正弦波和余弦波。
• 傅里叶变换：扩展到非周期函数，将函数从时间域转换到频率域，得到连续的频率分布。

---

2. 傅里叶变换的公式

• 傅里叶变换：
  $$F(\omega )={\int }_{-\infty }^{\infty }f(t)e^{-i\omega t}dt$$

  • $F(\omega )$：频率域函数，表示频率分量。
  • $f(t)$：时间域函数，表示信号随时间的变化。
  • $\omega$：频率角速度（与频率相关）。

• 逆傅里叶变换：
  $$f(t)=\frac{1}{2\pi }{\int }_{-\infty }^{\infty }F(\omega )e^{i\omega t}d\omega$$
  它将频率域信号还原到时间域。

---

3. 傅里叶变换的作用

• 时间域 vs 频率域：
  • 时间域：信号在时间上的变化。
  • 频率域：信号中包含的不同频率的成分。
• 傅里叶变换的核心作用是帮助我们分析信号的“频率成分”。

---

二、傅里叶变换的性质

1. 线性性：
   $$\mathcal{F}(af(t)+bg(t))=a{F}_1(\omega )+b{F}_2(\omega )$$

2. 时移性：
   $$\mathcal{F}(f(t-t_0))=e^{-i\omega t_0}F(\omega )$$

3. 卷积定理：
   $$\mathcal{F}(f(t)\ast g(t))=F(\omega )\cdot G(\omega )$$
   卷积在时间域变成乘积在频率域。

4. 对称性：
   若 $f(t)$ 是实函数，则 $F(-\omega )=F^{\ast }(\omega )$。

---

三、傅里叶变换的应用

1. 信号处理

• 音频信号分析：分解音乐信号，提取每种音调的频率。
• 滤波：通过频率域操作去除噪声信号。

案例 1：正弦波的傅里叶变换

正弦波 $f(t)=\sin (2\pi f_{0}t)$ 的傅里叶变换是：
$$F(\omega )=\pi i[\delta (\omega -2\pi f_0)-\delta (\omega +2\pi f_0)]$$
说明在频率域中，正弦波的频率分布集中在特定频率 $f_0$ 上。

2. 图像分析

• 边缘检测：通过傅里叶变换分析图像中的高频成分。
• 图像压缩：提取图像的主要频率分量，去除冗余信息。

案例 2：图像傅里叶变换

对一个灰度图像进行傅里叶变换，分析它的频率成分。

---

四、课堂活动

1. 信号傅里叶变换

分析一个音频信号的频率成分，理解时域和频域的关系。

Python 示例：简单信号的傅里叶变换

以下代码展示如何对正弦波和叠加信号进行傅里叶变换，并绘制频域图：

import numpy as np
import matplotlib.pyplot as plt

# 定义时间轴
t = np.linspace(0, 1, 1000, endpoint=False)
# 定义信号（两个正弦波的叠加）
f1, f2 = 5, 50  # 两个频率
signal = np.sin(2 * np.pi * f1 * t) + 0.5 * np.sin(2 * np.pi * f2 * t)

# 计算傅里叶变换
fft_result = np.fft.fft(signal)
frequencies = np.fft.fftfreq(len(t), d=(t[1] - t[0]))

# 绘制时域和频域图像
plt.figure(figsize=(12, 6))

# 时域信号
plt.subplot(1, 2, 1)
plt.plot(t, signal)
plt.title("Time Domain Signal")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")

# 频域信号
plt.subplot(1, 2, 2)
plt.plot(frequencies[:len(frequencies)//2], np.abs(fft_result)[:len(frequencies)//2])
plt.title("Frequency Domain (Fourier Transform)")
plt.xlabel("Frequency (Hz)")
plt.ylabel("Magnitude")

plt.tight_layout()
plt.show()

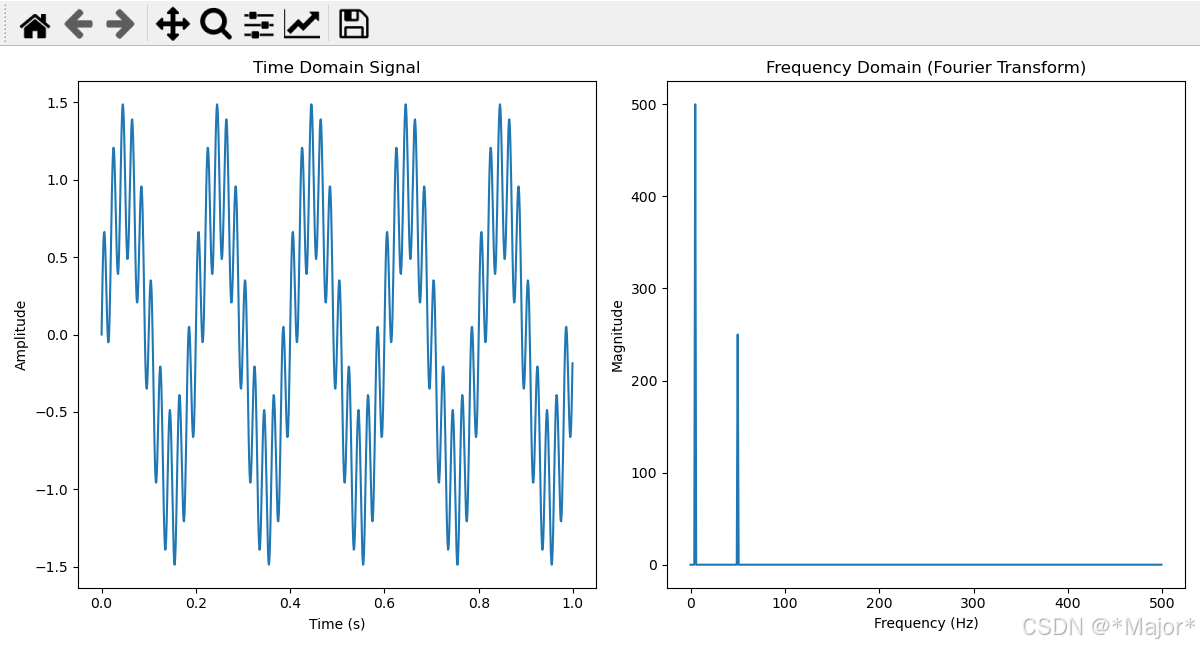

结果解释：

• 左图（时域）：显示叠加的正弦波信号。
• 右图（频域）：显示信号的频率成分，峰值对应 $f_1=5$ Hz 和 $f_2=50$ Hz。

---

2. 图像的傅里叶变换

使用 Python 对图像进行傅里叶变换，提取其频率分量。

from skimage import data, color
from skimage.transform import resize
import numpy as np
import matplotlib.pyplot as plt

# 加载示例图像
image = color.rgb2gray(data.camera())
image = resize(image, (256, 256))  # 调整图像大小

# 傅里叶变换
fft_image = np.fft.fft2(image)
fft_image_shifted = np.fft.fftshift(fft_image)  # 将零频率移动到中心

# 显示原图和频率图
plt.figure(figsize=(12, 6))

# 原图像
plt.subplot(1, 2, 1)
plt.imshow(image, cmap='gray')
plt.title("Original Image")
plt.axis("off")

# 傅里叶频谱
plt.subplot(1, 2, 2)
plt.imshow(np.log(1 + np.abs(fft_image_shifted)), cmap='gray')
plt.title("Fourier Transform (Frequency Spectrum)")
plt.axis("off")

plt.tight_layout()
plt.show()

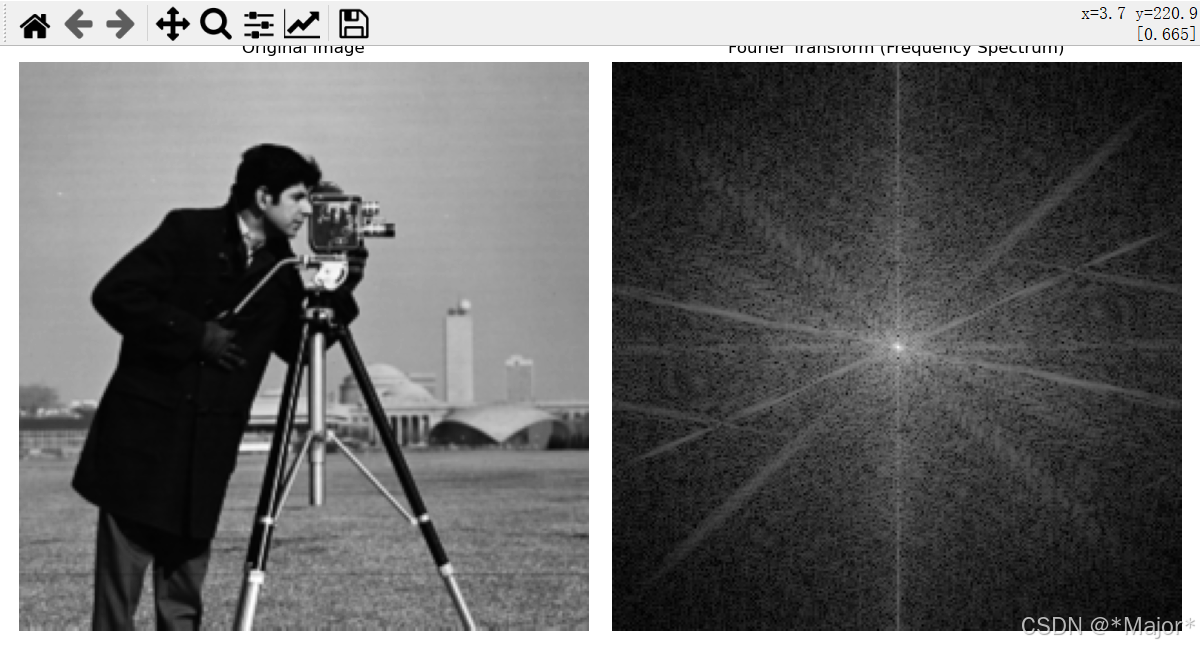

结果解释：

• 左图（原图）：显示原始灰度图像。
• 右图（频域）：亮点表示图像中主要的频率分量（边缘和纹理特征）。

---

五、总结

• 傅里叶变换的核心：将时间域或空间域信号转换为频率域，提取信号的频率成分。
• 应用领域：
  • 在信号处理中分析声音或数据。
  • 在图像处理中提取纹理、压缩或去噪。
• 课堂活动建议：
  • 学生可以对不同信号或图像应用傅里叶变换，观察频率域分布。
  • 探讨如何通过频域操作去除噪声或增强信号。
