UML（六）-对象图

前言

对象图也是静态图的一种，但是对象图描述一个系统在某个时刻
的静态结构，显示的是对象与对象之间的关系，而类图描述所有可能的
情况。

用途

  1.捕获实例和连接
  2.在分析和设计阶段创建
  3.捕获交互的静态结构
  4.举例说明数据（对象）的结构
  5.详细描述瞬态图
  6.由分析人员、设计人员和代码实现人员开发

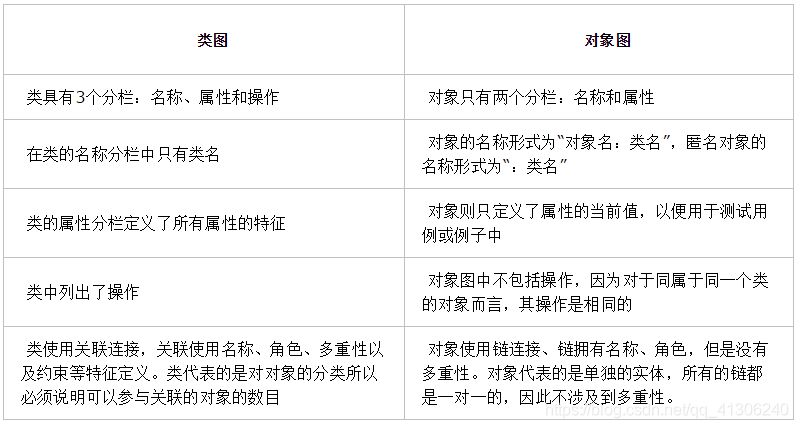

与类图的区别

实战—机房收费系统

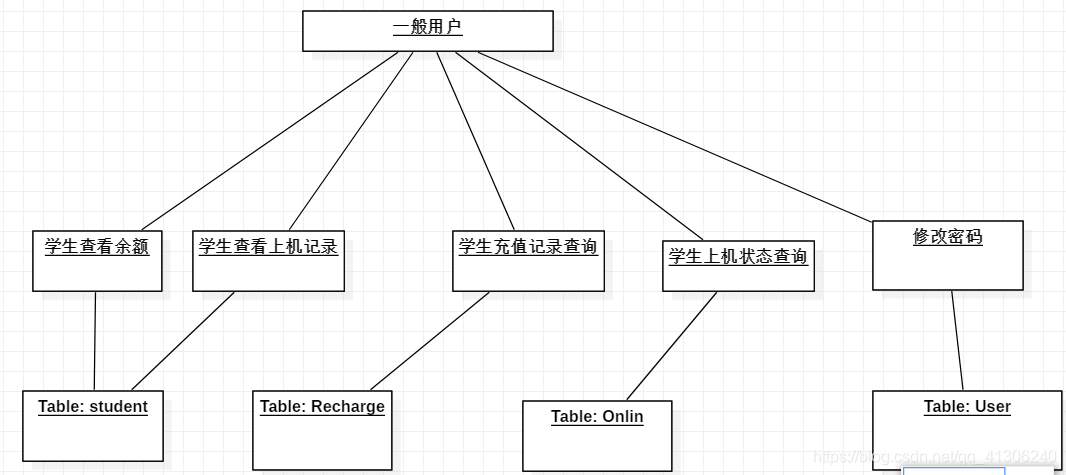

一般用户：

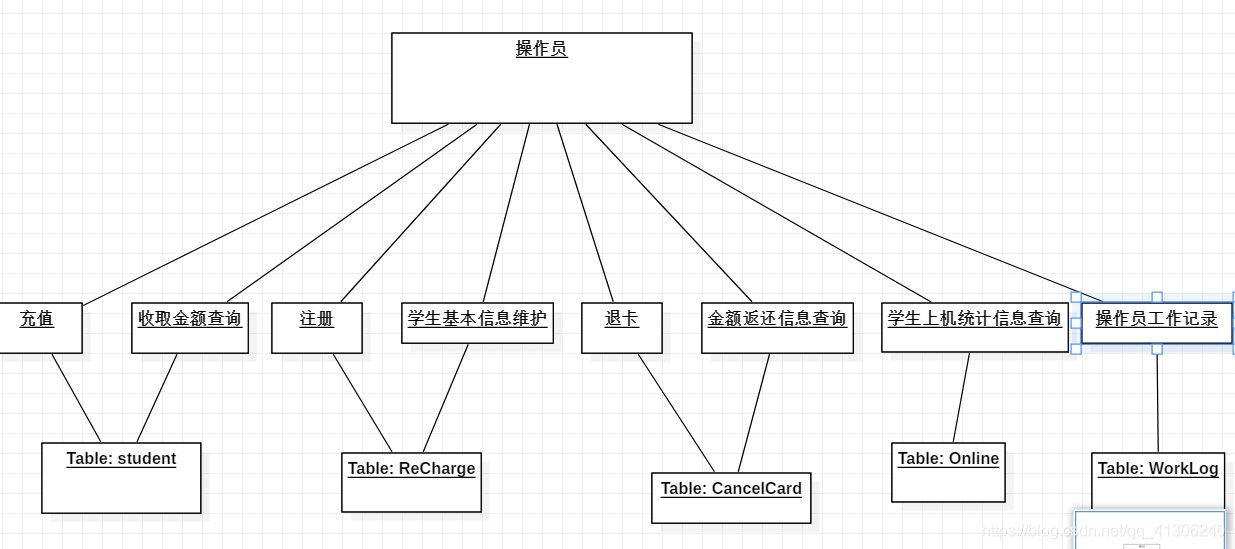

操作员：

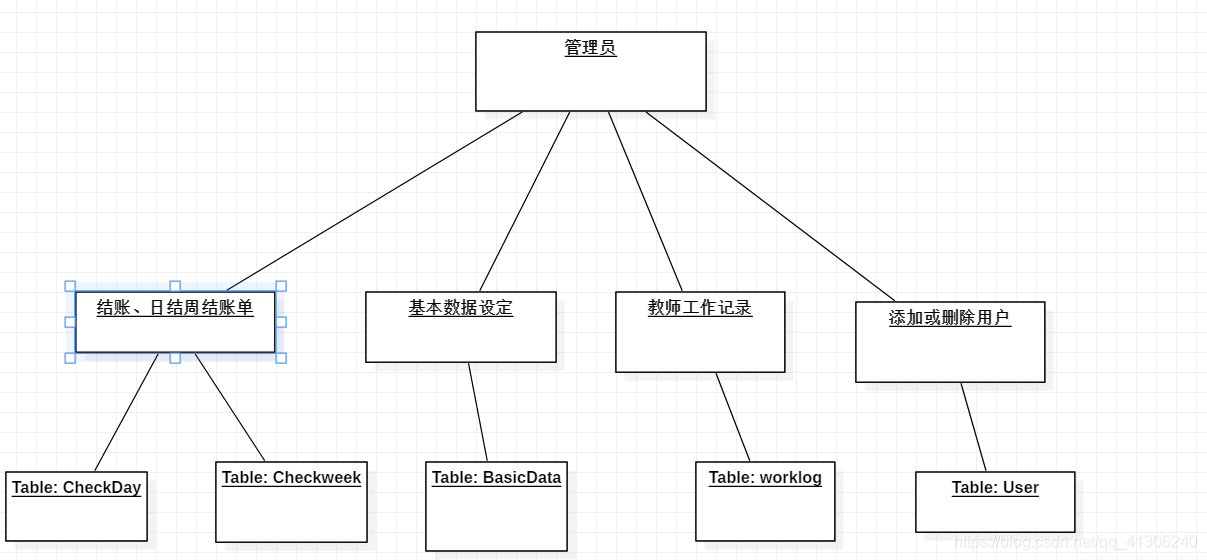

管理员：

管理员具有一般用户和操作员所有的权力。

总结

对象图就是类的一个某一个时间点的实例，描述了当时的状态和关系。
