【软考】UML中的图之对象图

1. 说明

• 1.对象图即object diagram。
• 2.展现了某一时刻一组对象以及它们之间的关系。
• 3.描述了在类图中所建立的事物的实例的静态快照。
• 4.对象图一般包括对象和链。
• 5.对象图展示的是对象之间关系，不存在交互，所以不是交互图。

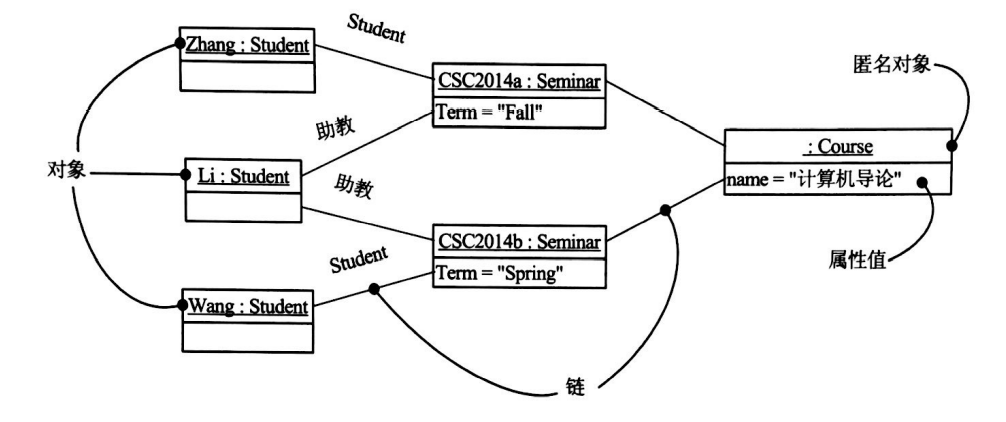

2. 图示

3. 特性

• 1.对象图给出系统的静态设计视图或静态进程视图，是从真实的或原型实例的角度建立的。
• 2.主要支持系统的功能需求，即系统应该提供给最终用户的服务。
• 3.利用对象图可以静态数据结构建模。
• 4.对系统的静态设计视图或静态进程视图建模时，主要是使用对象图对对象结构进行建模。
• 5.对象结构建模涉及在给定时刻抓取系统中对象的快照。
• 6.对象图表示了交互图表示的动态场景的一个静态画面，可以使对象图可视化、详述、构造和文档化系统中存在的实例以及它们之间的相互关系。

4. 例题

4.1 例题1

• 1.题目

1.UML图中，对象图展现了(C)。
A.一组对象、接口、协作和它们之间的关系
B.一组用例、参与者以及它们之间的关系
C.某一时刻一组对象以及它们之间的关系
D.以时间顺序组织的对象之间的交互活动

• 2.解析

1.对象图:展现了某一个时刻一组对象以及它们之间的关系。
2.类图:展现了一组对象、接口、协作和它们之间的关系。
3.用例图:展现了一组用例、参与者以及它们之间的关系。
4.序列图:是场景的图形化表示，描述了以时间顺序组织的对象之间的交互活动。
5.多重度:图示表示的是1个A可以对应多个B，1个B只能对应1个A。
