AMBA5-AHB（一）

第一章 Introduction 核心内容总结

1.1 关于协议 (About the Protocol)

协议定位

• AMBA AHB 是一种高性能总线接口协议，适用于可综合设计，定义了 Manager（主设备）、Subordinate（从设备）和 Interconnect（互连组件）之间的接口。

关键特性

• ​突发传输：支持增量突发（不跨越地址边界）和回绕突发（在特定地址边界回绕）。
• ​单时钟边沿操作：所有操作由时钟上升沿触发。
• ​非三态实现：避免总线竞争，提升可靠性。
• ​可配置数据总线宽度：数据总线（支持8-1024位，推荐32-256位）。
• 可配置地址总线宽度：地址总线（推荐10-64位）。

系统组成

下图是一个单Manager系统，包含一个Manager、多个Subordinate及互连逻辑（解码器+多路复用器）。

AHB block diagram

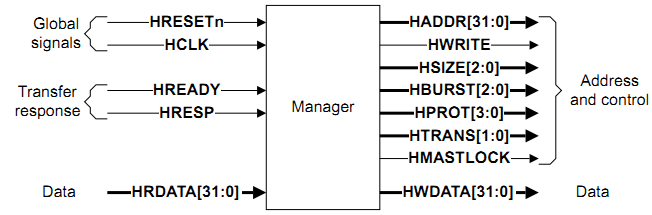

Manager interface

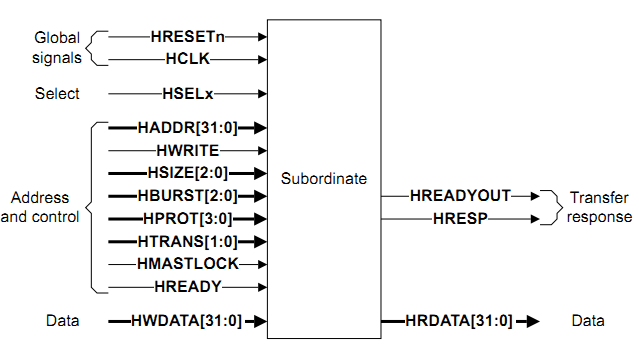

Subordinate interface

1. ​Manager：发起读写操作，提供地址和控制信号（如HADDR、HWRITE）。
2. ​Subordinate：响应传输，通过HSELx被选中后反馈数据完成状态（HREADYOUT、HRESP）。最常见的AHB从设备（Subordinates）是内部存储设备、外部内存接口以及高带宽外设。尽管低带宽外设也可以作为AHB从设备，但出于系统性能考虑，它们通常位于AMBA高级外设总线（APB）上。高性能AHB总线与APB总线之间的桥接是通过一个称为APB桥的AHB从设备来实现的。
3. ​Interconnect：互连组件为系统中的主设备（Managers）和从属设备（Subordinates）提供连接，包含解码器（地址解码）和多路复用器（数据路由）。

--在单主设备系统中，仅需使用解码器（Decoder）和多路复用器（Multiplexor）

--在多主设备系统中，需要使用互连组件来提供仲裁功能，并将来自不同主设备的信号路由到相应的从属设备

• 译码器（decoder）：该组件对每次传输的地址进行解码&#
