本文详细介绍了STP（生成树协议）的工作原理和功能，旨在消除网络中的二层环路并提供链路备份。STP通过选举根桥、根接口和指定端口来阻止环路并确保网络收敛。BPDU报文在选举过程中起到关键作用，包含根ID、路径开销和桥ID等信息。举例说明了选举过程，如根桥选择、根端口和指定端口的确定，以及非指定端口的阻塞策略。
STP介绍
●通过在交换网络中部署生成树(Spanning-tree) 技术,能够防止网络中出现二层环路。STP运行后，如果网络中存在环路,那么STP通过阻塞(Block)特定的接口从而打破环路，并且在网络出现拓扑变更时及时收敛，以保证网络的冗余性。
STP实现的功能
消除环路：通过阻塞冗余链路消除网络中可能存在的网络通信环路
链路备份：当前活动的路径发生故障时，激活冗余备份链路，恢复网络连通性
STP的操作
①每个交换网络选举一个根桥
②每个非根桥上选举一个根接口
③每个段选举一个指定端口
④阻塞非指定端口
BPDU
网桥协议数据单元，每个交换机都会发给相邻交换机来协商根桥和桥
BPDU的报文
根ID
根网桥的桥ID
选举是优先级>mac地址，越小越优（优先级默认32768）
路径开销
到达根桥的cost值，越小越优
常见cost值：10m=100，100m=19
桥ID
BPDU发送桥的ID，越小越优
端口ID
BPDU发送桥的端口ID
选举是端口优先级>端口号（优先级默认128）越小越优

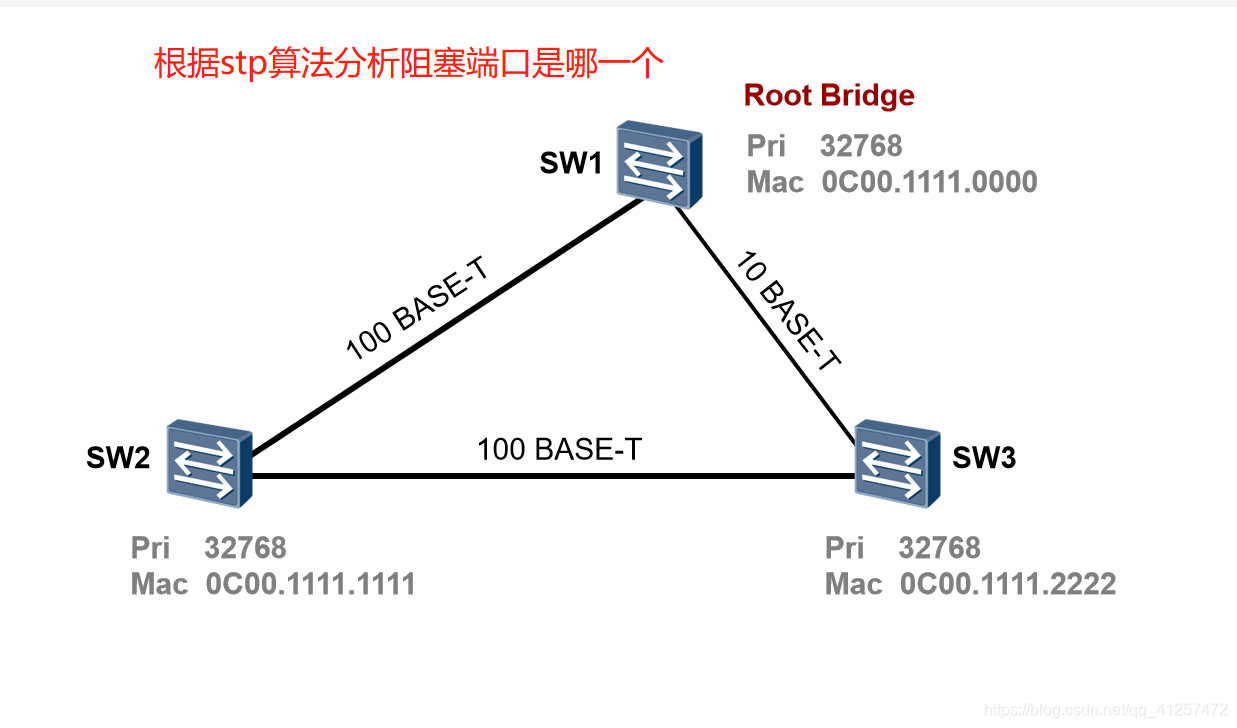

分析
首先选举根桥，比较优先级，图中优先级一样，比较交换机mac地址，以小为优，所以根桥是sw1.
然后选举根端口，根端口在非根桥上，且选举cost值越小越优，sw2根端口就是与sw1直连的端口，sw3的根端口是与sw2相连的端口
再选举指定端口，因为根桥上的指定端口是固定的，sw2的端口到根桥的最小cost值为19，sw3到根桥最小cost值为100，cost以小为优，所以指定端口是sw2上与sw3直连的端口
逻辑阻塞端口就是sw3上与sw1直连的端口
