OSPF口字型拓扑实例二.V2

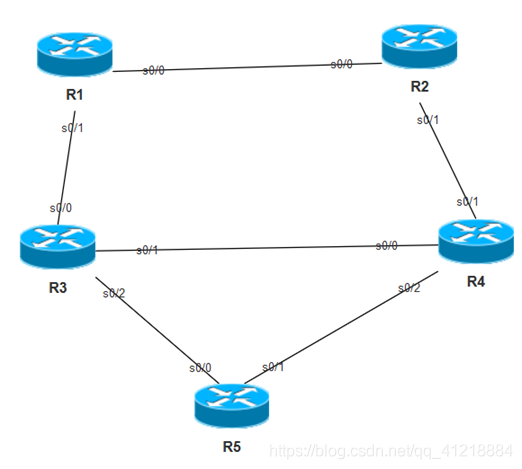

一、拓扑图

1、要求的流量模型：

R1—电信1、移动2（用lo100、lo101模拟）R2—移动1、电信2（用lo100、lo101模拟）
R2、R4的S0/2和R5在area1，R1、R2上的lo100其他在area2，R1、R2上的lo101其他在area3
(1)、线路正常：
R5-> 10.10.1.1
R5->R3->R1
R5-> 10.10.2.2
R5->R3->R1-R2
R5-> 10.20.1.1
R5->R4->R2
R5-> 10.20.2.2
R5->R4->R2-R1
(2)、R3—R5线路断开(4-5断同理)：
R5-> 10.10.1.1
R5->R4->R2-R1
R5-> 10.10.2.2
R5->R4-R2
(3)、R1—R3线路断开(2-4断同理)：
R5-> 10.10.1.1
R5->R3->R4->R2->R1
R5-> 10.10.2.2
R5->R3->R4->R2
2、IP地址
R1:
10.255.12.1
10.255.13.1
10.255.1.1（lo0）
10.10.1.1（lo100）
10
