基于Qt秒表设计（Qt绘图秒表示例）

基于Qt秒表设计

这个只是虚拟机下的Dialog中设计的秒表，大家感兴趣的可以根据自己手机的秒表界面来设计，亦或是有别的想法也可以在ui中添加函数，或者是在ui界面自己添加调整。本篇将给除了给出Qt秒表设计例子之外还会为大家提供一些常用函数。

一、Qt绘图系统简介；
Qt的绘图系统允许使用相同的API在屏幕和其它打印设
备上进行绘制。整个绘图系统基于 QPainter，
QPainterDevice和QPaintEngine三个类。。
QPainter用来执行绘制的操作；QPaintDevice则允许
QPainter在其上面进行绘制，也就是QPainter工作的空间；
QPaintEngine提供了画笔（QPainter）在不同的设备上进行
绘制的统一的接口。
Qt 的绘图系统实际上是，使用 QPainter在
QPainterDevice上进行绘制，它们之间使用QPaintEngine进
行通讯（也就是翻译QPainter 的指令）。

二、QPainter类的绘图函数
drawPoint 点drawLine 线
drawRect 矩形drawPath 路径
drawArc 圆弧drawChord 弦
drawPie 扇形drawEllipse 椭圆
drawText 文字
drawRoundRect 圆角矩形
drawImage drawPixmap drawPicture 显示图像
drawPoints,drawLines,drawRects 多个点、多条线、多个矩形

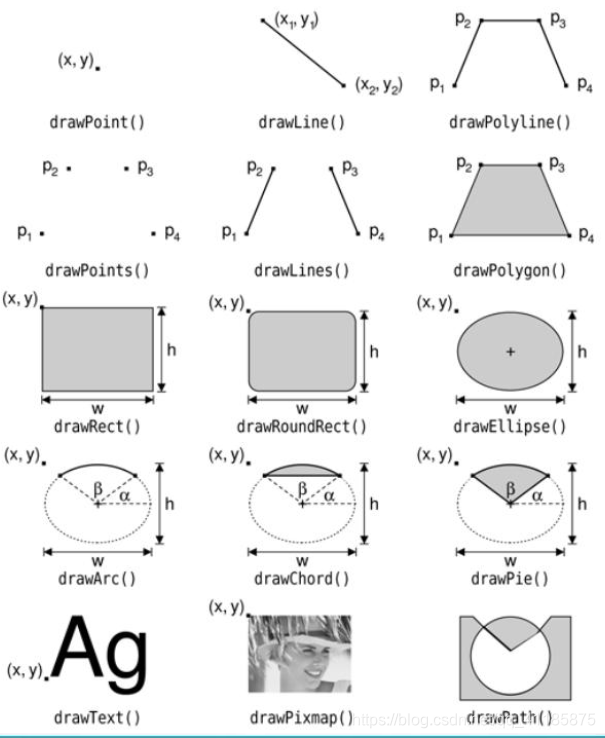

三、几种常用函数效果图：

四、画刷和画笔
QBrush定义了QPainter的填充模式，具有样式、颜色、
渐变以及纹理等属性。画刷的style()定义了填充的样式，使
用Qt::BrushStyle枚举，默认值是Qt::NoBrush，也就是不进
行任何填充。
QPen定义了用于QPainter应该怎样画线或者轮廓线。画
笔具有样式、宽度、画刷、笔帽样式和连接样式等属性。画
笔的样式style()定义了线的样式。画笔宽度width()或widthF()
定义了画笔的宽。注意，不存在宽度为 0 的线，画笔宽度通
常至少是 1 像素。
声明画刷或画笔对象的时候，通常可以先指定颜色，然
后再通过类中的setStyle、setWidth等成员函数设置画刷或画
笔属性。
QPainter对象要使用画刷或画笔，通常是调用setBrush
和setPen成员函数，设置过画刷和画笔的状态将会一直保持。

五、图像处理

Qt提供了4个处理图像的类：QImage、QPixmap、
QBitmap，QPicture，它们有着各自的特点。
QImage优化了I/O操作，可以直接存取操作像素数据。
QPixmap优化了再屏幕上显示图像的性能。
QBitmap从QPixmap继承，只能表示黑白两种颜色。
QPicture是可以记录和重启QPrinter命令的类。
对最简单的图片显示而言，用QImage或QPixmap类比较
常见。显示一副图像，可以在paintEvent函数中如下操作：
QPainter painter(this); // 声明QPainter对象
… // 其他绘图操作
// 声明一个QPixmap对象并初始装载图像文件
QPixmap pm("/home/fish/HDU.png");
painter.drawPixmap((rect().width() - pm.width()) / 2,
(rect().height() - pm.height()) / 2, pm); // 居中显示图像

六、秒表设计例子
1、

.pro文件
#-------------------------------------------------
#
# Project created by QtCreator 2019-12-04T16:50:48
#
#-------------------------------------------------

QT       += core gui

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets

TARGET = qt_clock
TEMPLATE = app


SOURCES += main.cpp\
        dialog.cpp

HEADERS  += dialog.h

FORMS    += dialog.ui

2、头文件：

dialog.h代码；
#ifndef DIALOG_H
#define DIALOG_H

#include <QDialog>
#include <QTime>
#include <QMouseEvent>

namespace Ui {

class Dialog;
}

class Dialog : public QDialog
{

    Q_OBJECT

public:
    explicit Dialog(QWidget *parent = 0);
    ~Dialog();

private:
    Ui::Dialog *ui;
    int state;
    int nMSCnt;
    QTime   sTime;
    QList<int> lstCnt;
    int idx;

    QRect   rcBottom;
    QRect   rcLeft;
    QRect   rcRight;
private   slots:
        void    mytimer ( );

    // QWidget interface
protected:
    void paintEvent(QPaintEvent *);

    // QWidget interface
protected:
    void mousePressEvent(QMouseEvent *);

    // QWidget interface
protected:
    void wheelEvent(QWheelEvent *);
};

#endif // DIALOG_H

3、源文件

（1）dialog.cpp
#include "dialog.h"
#include "ui_dialog.h"
#include <QPainter>
#include <QTimer>

Dialog::Dialog(</
