FS8x 功能安全

   fail-safe是电独立的和物理隔离的。fail-safe由自己的参考电压和电流提供，有自己的振荡器，有重复的模拟路径以最小化常见的故障，并有LBIST/ABIST来覆盖潜在故障。fail-safe根据设备部件号提供ASIL B或ASIL D遵从性。除非另有规定，fail-safe定时来自故障安全振荡器，其精度为+/-6%。
  fail-safe和专用引脚如图45所示：

ASIL D/B 安全功能

Fail-safe 初始化

  在POR或从待机状态中唤醒后，当RSTB引脚被释放时，故障安全状态机进入INIT_FS阶段以进行初始化。为了确保在INIT_FS阶段的写入过程，除了在SPI/I2C传输期间的CRC计算外，还要求MCU对所有INIT_FS寄存器执行以下顺序：

• 在FS_I_Register_A（DATA）中写入所需的数据;
• 在FS_I_NOT_Register_A中写相反的内容（DATA_NOT）;
    由FS85/FS84执行实时比较过程（XOR），以确保DATA FS_I_Register_A = DATA_NOT FS_I_NOT_Register_A。必须在DATA_NOT内容中反转实用程序位。保留的位不被考虑在内，可以写成“0”。如果比较结果正确，则REG_CORRUPT被设置为“0”。如果比较结果错误，则将REG_CORRUPT位设置为“1”。一旦第一次良好的监视器刷新使INIT_FS关闭，REG_CORRUPT监控就会被激活。
    INIT_FS必须在256 ms超时前通过第一次正确的看门狗喂狗来关闭。
    在INIT_FS关闭之后，可以使用FS_SAFE_IOS寄存器中的GoTo_INITFS位回到INIT_FS，从INIT_FS之后的任何FS_state中获得。建议在一个正确的看门狗喂狗后立即发送GoTo_INITFS命令。

看门狗

看门狗是the Simple 和 the Challenger看门狗的窗口看门狗。窗口的前半部分叫CLOSED，后半部分叫OPEN。在OPEN窗口期间，一个正确的看门狗刷新是一个正确的看门狗喂狗。在OPEN窗口期间，一个错误的看门狗刷新是一个错误的看门狗喂狗，或者 在CLOSED窗口给一个正确的看门狗刷新也是一个错误的看门狗喂狗，或者在OPEN窗口没有对看门狗进行率先你也是一个错误的看门狗喂狗。在一个正确或者错误的看门狗刷新后，单片机立即启动一个新的窗口周期，以保持与窗口看门狗的同步。
  第一次正确的看门狗刷新就关闭了INIT_FS。然后看门狗窗口正在运行，单片机必须在OPEN窗口时正确刷新看门狗。监视器窗口的持续时间可从1.0 ms配置到1024 ms。新的看门狗窗口在下一次看门狗刷新后生效。只能在INIT_FS期间禁用看门狗窗口。当INIT_FS关闭时，看门狗禁用功能将有效。
  监督配置需要写入FS_WD_WINDOW和FS_NOT_WD_WINDOW寄存器，如INIT寄存器。

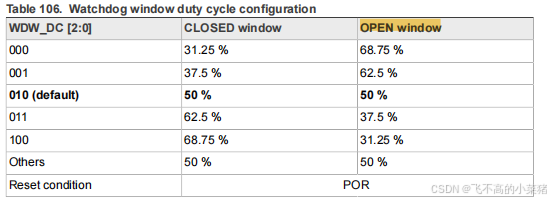

  使用WDW_DC [2：0]位，看门狗窗口的占空比可从31.25 %配置到68.75 %。新的占空比在下一次监督更新后生效。

Challenger watchdog

  Challenger watchdog监控功能是由OTP_WD_SELECTION位启用的。Challenger watchdog监督机构是基于MCU的问答过程。通过在FS85中实现一个线性反馈移位寄存器（LFSR）来生成一个16位的伪随机字。MCU可以发送LFSR的种子，或使用FS85在INIT_FS阶段生成的LFSR，并执行预定义的计算。该结果在打开监视器窗口期间通过SPI/I2C发送，并通过FS85进行验证。当结果正确时，将重新启动看门狗窗口，并生成一个新的LFSR。当结果是错误的时，WD错误计数器会增加，看门狗窗口会重新启动，LFSR值不改变。
  在初始化阶段（INIT_FS）中，MCU发送LFSR的种子，或使用WD_SEED寄存器中提供的FS85生成的默认LFSR值（0x5AB2）。使用这个LFSR，单片机根据下面的公式执行一个简单的计算，并将结果发送到WD_ANSWER寄存器中。
  在Challenger watchdog配置中，不可能在WD_SEED寄存器中写入0x0000。当0x0000暂定写时，报告通信错误，配置被忽略。

Simple watchdog

&emsp’ Simple watchdog监视功能由OTP_WD_SELECTION位启用。这个简单的看门狗使用了一种独特
