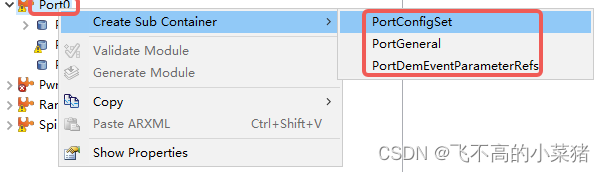

1、Port包含的子选项

  • PortConfigSet：
    • 该容器是多个配置集的基础。
  • PortGeneral：
    • 端口驱动程序的模块范围配置参数。
  • PortDemEventParameterRefs：
    • 容器，用于引用DemEventParameter元素，在发生相应的错误时，应使用API dem_reportterrorstatus API调用该元素。EventId取自引用的DemEventParameter的DemEventId。

在这里插入图片描述

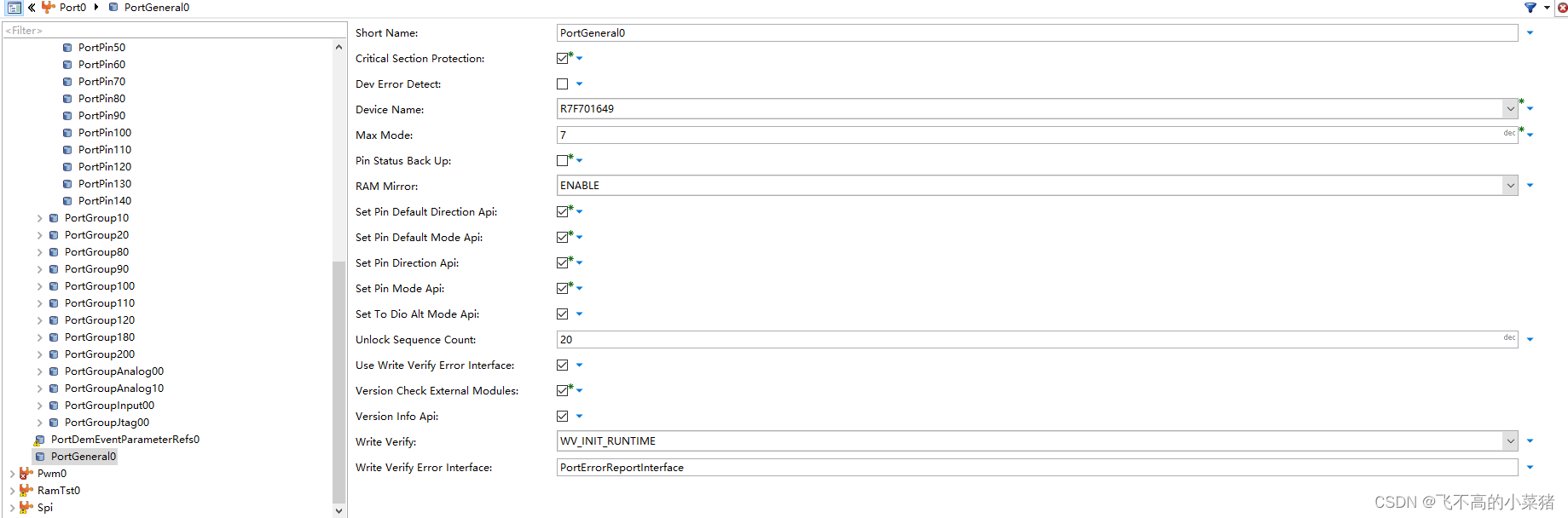

2、PortGeneral

在这里插入图片描述

2.1、PortCriticalSectionProtection - 临界区保护

  • 此参数指定端口驱动程序的CPU负载是否可以通
