创建链接模型标注

创建Floor等有实体形状的标注

今天在回答Revit API Forum的问题的时候发现一个问题，如何获取链接模型的reference从而实现标注Reference to Grid and Level from link，我便使用CreateLinkReference(doc)这个方法直接获取，结果创建dimension失败

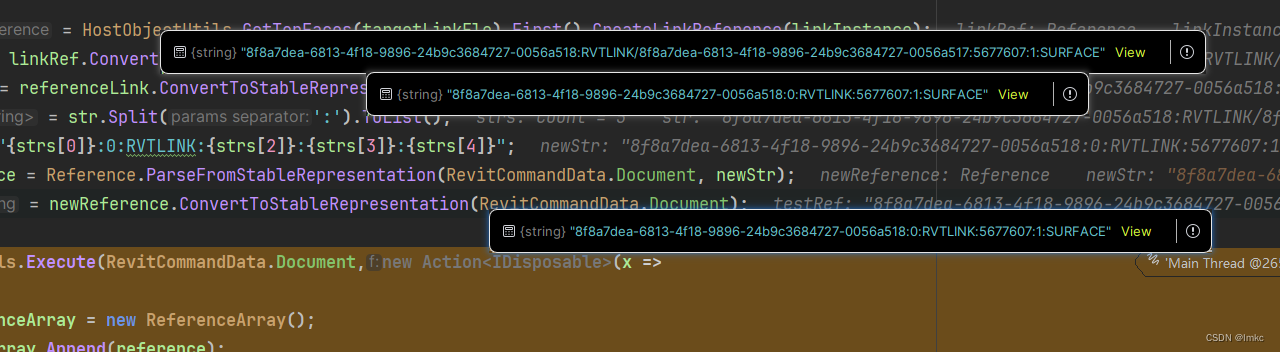

报错有无效的reference，后来debug直接获取手动创建的link reference成功标注，觉得是获取的reference的问题，后台查阅refernce的strign字符串发现不一致
在这里插入图片描述
后来看到这篇文章Revit处理链接文件标注Reference，修改后创建dimension成功，应该是转换的refernce-stable出现问题所以直接获取创建失败。

var floor = RevitCommandData.Document.GetElement(5676918) as Floor;
            var reference = floor.GetTopFaceReferences().First();

            var linkInstance &#
