UML补充

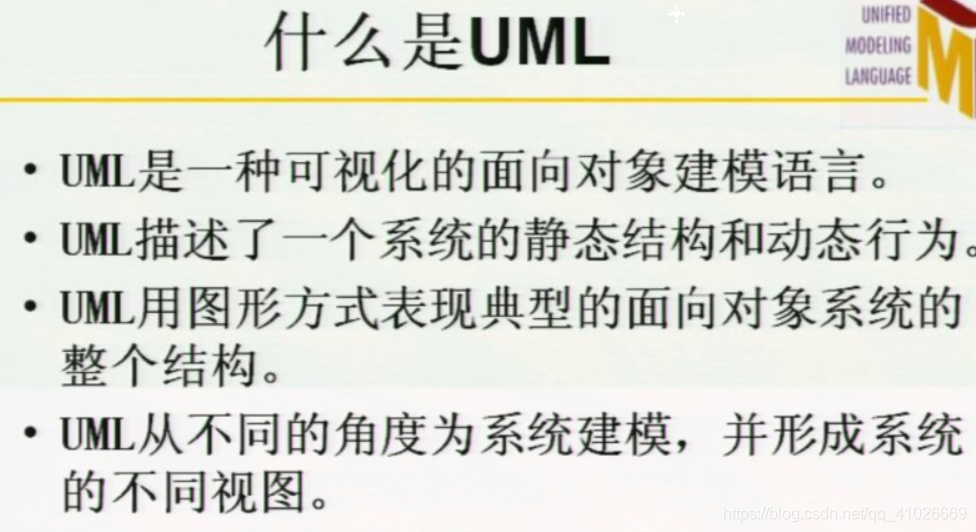

Use Case

是所用系统的规格方式，在响应外部Actor触发时，系统所执行的功能

提供了一种手段：捕获系统需求、专业人士和最终用户间的连接、测试系统

用椭圆表示，下边是名字

Actor

是人或事：直接使用系统的人、系统的维护人员、系统使用的外设、需要与此系统想连的其他系统

可以激活系统交互信息

可以对系统进行输入

可以从系统被动的接受信息

用小人图表示

Use Case图说明了：系统和它的Actors、系统发展了的Use cases、Actor和Use case 间的交互

包：

包含一些类的主要模型

可以组合在包中帮助模型管理

是一个逻辑类或其它包的集合

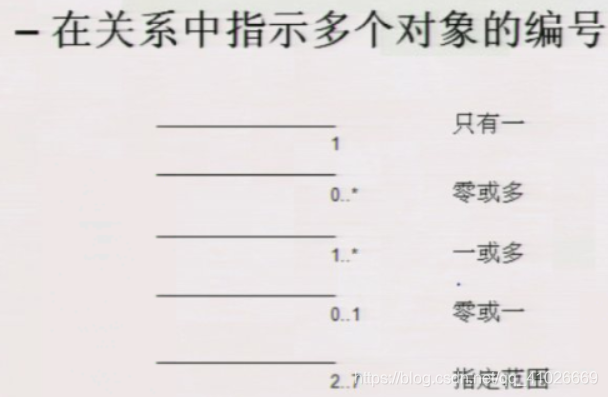

聚合：两个对象通过整体和部分的关系具有紧密的边界

关联：两个对象通常被认为是独立的

反身消息：对象与自己发消息

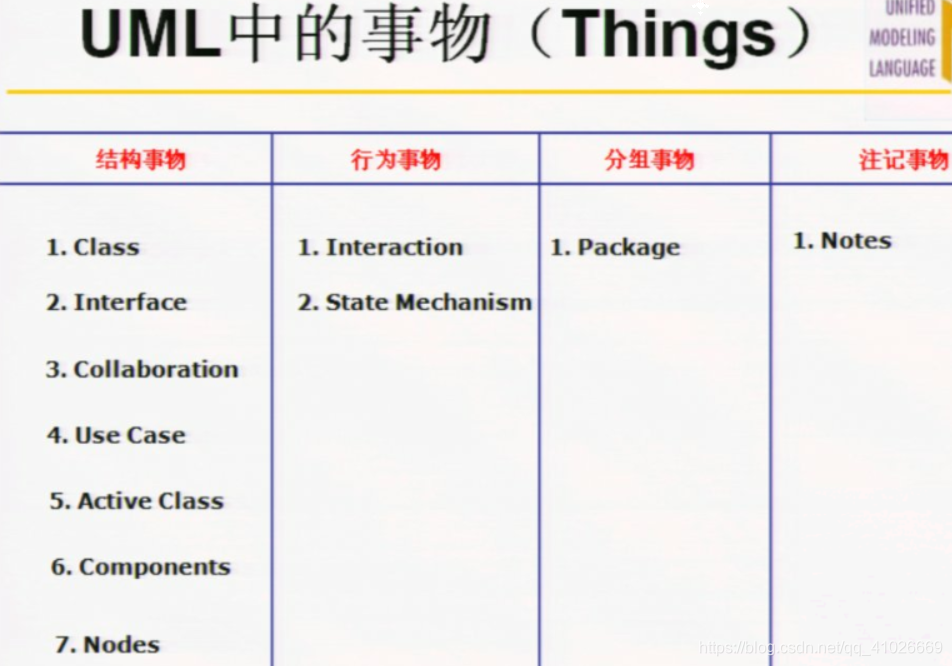

UML构造块：事物、关系、图。事物是对模型中最具代表性的成分的抽象，关系把事物结合在一起，图聚集了相关的事物
