机器学习系列（四）——条件随机场

一、马尔可夫过程

定义：假设一个随机过程中，$t_n$ 时刻的状态$x_n$的条件发布，只与其前一状态$x_{n-1}$ 相关，即：
$$P(x_n|x_1,x_2,...,x_{n-1})=P(x_n|x_{n-1})$$
则将其称为马尔可夫过程。

二、隐马尔科夫算法

1、定义：

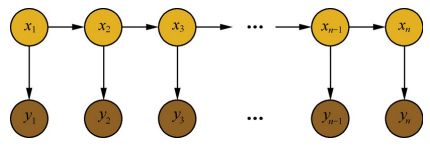

隐马尔科夫算法是对含有未知参数（隐状态）的马尔可夫链进行建模的生成模型，如下图所示：

在隐马尔科夫模型中，包含隐状态和观察状态，隐状态$x_i$对于观察者而言是不可见的，而观察状态$y_i$对于观察者而言是可见的。隐状态间存在转移概率，隐状态$x_i$到对应的观察状态$y_i$间存在输出概率。

2、假设：

1. 假设隐状态$x_i$的状态满足马尔可夫过程，i时刻的状态$x_i$的条件分布，仅与其前一个状态$x_{i-1}$相关，即：
   $$P(x_i|x_1,x_2,...,x_{i-1})=P(x_i|x_{i-1})$$

2. 假设观测序列中各个状态仅取决于它所对应的隐状态，即：
   $$P(y_i|x_1,x_2,...,x_{i-1},y_1,y_2,...,y_{i-1},y_{i+1},...)=P(y_i|x_i)$$

3、存在问题：

在序列标注问题中，隐状态（标注）不仅和单个观测状态相关，还和观察序列的长度、上下文等信息相关。例如词性标注问题中，一个词被标注为动词还是名词，不仅与它本身以及它前一个词的标注有关，还依赖于上下文中的其他词。

三、条件随机场（以线性链条件随机场为例）

1、定义

给定$X=(x_1,x_2,...,x_n)$，$Y=(y_1,y_2,...,y_n)$均为线性链表示的随机变量序列，若在给随机变量序列$X$的条件下，随机变量序列$Y$的条件概率分布$P(Y|X)$构成条件随机场，即满足马尔可夫性：
$$P(y_i|x_1,x_2,...,x_{i-1},y_1,y_2,...,y_{i-1},y_{i+1})=P(y_i|x,y_{i-1},y_{i+1})$$
则称为$P(Y|X)$为线性链条件随机场。

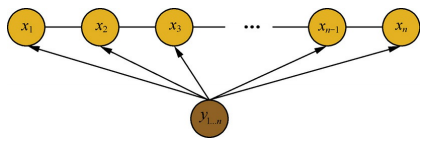

通过去除了隐马尔科夫算法中的观测状态相互独立假设，使算法在计算当前隐状态$x_i$时，会考虑整个观测序列，从而获得更高的表达能力，并进行全局归一化解决标注偏置问题。

1）参数化形式

$$p\left(y|x\right)=\frac{1}{Z\left(x\right)}\prod _{i=1}^n\exp \left(\sum _{i,k}{\lambda }_k{t}_k\left(y_{i-1},y_i,x,i\right)+\sum _{i,l}{\mu }_l{s}_l\left(y_i,x,i\right)\right)$$

其中：
$Z(x)$为归一化因子，是在全局范围进行归一化，枚举了整个隐状态序列$x_{1\dots n}$的全部可能，从而解决了局部归一化带来的标注偏置问题。

$$Z(x)=\sum _y\exp \left(\sum _{i,k}{\lambda }_x{t}_k\left(y_{i-1},y_i,x,i\right)+\sum _{i,l}{\mu }_l{s}_l\left(y_i,x,i\right)\right)$$
$t_k$ 为定义在边上的特征函数，转移特征，依赖于前一个和当前位置
$s_1$ 为定义在节点上的特征函数，状态特征，依赖于当前位置。

2）简化形式

因为条件随机场中同一特征在各个位置都有定义，所以可以对同一个特征在各个位置求和，将局部特征函数转化为一个全局特征函数，这样就可以将条件随机场写成权值向量和特征向量的内积形式，即条件随机场的简化形式。

• step 1
  将转移特征和状态特征及其权值用统一的符号表示，设有$k_1$个转移特征，$k_2$个状态特征，$K=k_1+k_2$,记
  $$f_k(y_{i-1},y_i,x,i)=\{\begin{array}{l}{t}_k(y_{i-1},y_i,x,i),k=1,2,3,...,K_1\\ s_l(y_i,x,i),k=k_1+l;l=1,2,...,K_2\end{array}$$

• step 2
  对转移与状态特征在各个位置$i$求和，记作
  $$f_k(y,x)=\sum _{i=1}^n{f}_k(y_{i-1},y_i,x,i),k=1,2,...,K$$

• step 3
  将 ${\lambda }_x$ 和 ${\mu }_l$ 用统一的权重表示，记作
  $$w_k=\{\begin{array}{l}{\lambda }_k,k=1,2,...,K_1\\ {\mu }_l,k=K_1+l;l=1,2,...,K_2\end{array}$$

• step 4
  转化后的条件随机场可表示为：
  $$P(y|x)=\frac{1}{Z(x)}exp\sum _{k=1}^K{w}_k{f}_k(y,x)$$
  $$Z(x)=\sum _{y}exp\sum _{k=1}^K{w}_k{f}_k(y,x)$$

• step 5
  若 $w$ 表示权重向量：
  $$w=(w_1,w_2,...,w_K{)}^T$$
  以 $F(y,x)$ 表示特征向量，即
  $$F(y,x)=(f_1(y|x),f_2(y|x),...,f_K(y|x){)}^T$$

则，条件随机场写成内积形式为：
$$P_w(y|x)=\frac{exp(w\cdot F(y,x)}{Z_w(x)}$$
$$Z_w(x)=\sum _{y}exp(w\cdot F(y,x))$$

3）矩阵形式

$$P_w(y|x)=\frac{1}{Z_w(x)}\prod _{i=1}^{n+1}{M}_i(y_{i-1},y_i|x)$$

2、基本问题

条件随机场包含概率计算问题、学习问题和预测问题三个问题。

• 1. 概率计算问题：已知模型的所有参数，计算观测序列$Y$出现的概率，常用方法：前向和后向算法；
• 2. 学习问题：已知观测序列$Y$,求解使得该观测序列概率最大的模型参数，包括隐状态序列、隐状态间的转移概率分布和从隐状态到观测状态的概率分布，常用方法：$Baum-Wehch$算法；
• 3. 预测问题：一直模型所有参数和观测序列$Y$，计算最可能的隐状态序列$X$,常用算法：维特比算法。

1）概率计算问题

给定条件随机场$P(Y|X)$，输入序列 $x$ 和 输出序列 $y$;
计算条件概率
$$P(Y_i=y_i|x),P(Y_{i-1}=y_{i-1},Y_i=y_i|x)$$
计算相应的数学期望问题；

①前向-后向算法

• step 1 前向计算
  对观测序列$x$的每个位置 $i=1,2,...,n+1$，定义一个$m$阶矩阵（$m$为标记$Y_i$取值的个数）

对每个指标 $i=0,1,...,n+1$，定义前向向量 ${\alpha }_i(x)$，则递推公式:
$${\alpha }_i^T(y_i|x)={\alpha }_{i-1}^T(y_{i-1}|x)M_i(y_{i-1},y_i|x),i=1,2,..,n+1$$
其中，
$${\alpha }_0(y|x)=\{\begin{array}{l}1,y=start\\ 0,否则\end{array}$$

• step 2 后向计算
  对每个指标 $i=0,1,...,n+1$，定义前向向量 ${\beta }_i(x)$，则递推公式:
  $${\beta }_{n+1}(y_{n+1}|x)=\{\begin{array}{l}1,y_{n+1}=stop\\ 0,否则\end{array}$$
  $${\beta }_i(y_i|x)=M_i(y_i,y_{i+1}|x){\beta }_{i-1}(y_{i+1}|x)$$

• step 3
  $$Z(x)={\alpha }_n^T(x)\cdot 1=1^T\cdot {\beta }_1(x)$$

• step 4 概率计算
  所以，标注序列在位置$i$是标注$y_i$的条件概率为：
  $$P(Y_i=y_i|x)=\frac{{\alpha }_i^T(y_i|x){\beta }_i(y_i|x)}{Z(x)}$$
  $$P(Y_{i-1}=y_{i-1},Y_i=y_i|x)=\frac{{\alpha }_{i-1}^T(y_{i-1}|x)M_i(y_{i-1},y_i|x)}{Z(x)}$$
  其中，
  $$Z(x)={\alpha }_n^T(x)\cdot 1$$

• step 5 期望值计算
  通过利用前向-后向向量，计算特征函数关于联合概率分布 $P(X,Y)$ 和 条件概率分布 $P(Y|X)$ 的数学期望，即特征函数 $f_k$ 关于条件概率分布 $P(Y|X)$ 的数学期望：
  $$\begin{gathered} E_{P(Y|X)}[f_k]=\sum _{y}P(y|x)f_k(y,x) \\ =\sum _{i=1}^{n+1}\sum _{y_{i-1}{y}_i}{f}_k(y_{i-1},y_i,x,i)\frac{{\alpha }_{i-1}^T(y_{i-1}|x)M_i(y_{i-1},y_i|x){\beta }_i(y_i|x)}{Z(x)} \\ k=1,2,...,K \end{gathered}$$
  其中：
  $$\begin{gathered} M_i(x)=[M_i(y_{i-1},y_i|x)] \\ {M}_i(y_{i-1},y_i|x)=exp(W_i(y_{i-1},y_i|x)) \\ {W}_i(y_{i-1},y_i|x)=\sum _{i=1}^K{w}_k{f}_k(y_{i-1},y_i,x,i)) \end{gathered}$$

2）学习问题

这里主要介绍一下 BFGS 算法的思路。

输入：特征函数 $f_1,f_2,...,f_n$：经验分布 $\tilde{P}(X,Y)$；

输出：最优参数值 $\hat{w}$，最优模型$P_{\hat{w}}(y|x)$。

1. 选定初始点 $w^{(0)}$， 取 $B_0$ 为正定对称矩阵，$k=0$;

2. 计算 $g_k=g(w^{(}k))$，若 $g_k=0$ ，则停止计算，否则转 (3) ；

3. 利用 $B_k{p}_k=-g_k$ 计算 $p_k$；

4. 一维搜索：求 ${\lambda }_k$使得
   $$f(w^{(k)}+{\lambda }_k{p}_k)=mi{n}_{\lambda >0}f(w^{(k)}+\lambda p_k)$$

5. 设 $w^{(k+1)}=w^{(k)}+{\lambda }_k\ast p_k$

6. 计算 $g_{k+1}$ = g(w^{(k+1)}),

   若 $g_k=0$， 则停止计算；否则，利用下面公式计算 $B_{k+1}$:

   $$\begin{gathered} B_{k+1}=B_k+\frac{y_k{y}_k^T}{y_k^T{\delta }_k}-\frac{B_k{\delta }_k{\delta }_k^T{B}_k}{{\delta }_k^T{B}_k{\delta }_k} \\ {y}_k=g_{k+1}-g_k,{\delta }_k=w^{(k+1)}-w^{(k)} \end{gathered}$$

7. 令 $k=k+1$，转步骤（3）；

3）预测问题

对于预测问题，常用的方法是维特比算法，其思路如下：

输入：模型特征向量 $F(y,x)$ 和权重向量 $w$，输入序列（观测序列） $x=x_1,x_2,...,x_n$；

输出：条件概率最大的输出序列（标记序列）$y^{\ast }=(y_1^{\ast },y_2^{\ast },...,y_n^{\ast })$，也就是最优路径；

1. 初始化

$${\delta }_1(j)=w\cdot F_1(y_0=start,y_1=j,x),j=1,2,...,m$$

2. 递推，对$i=2,3,...,n$

δ i ( l ) = m a x 1 ≤ j ≤ m { δ i − 1 ( j ) + w ⋅ F i ( y i − 1 = j , y i = l , x ) } , l = 1 , 2 , . . . , m Ψ i ( l ) = a r g m a x 1 ≤ j ≤ m { δ i − 1 ( j ) + w ⋅ F i ( y j − 1 = j , y i = l , x } , l = 1 , 2 , . . . , m \delta_i(l)=max_{1\leq j\leq m}\{\delta_{i-1}(j)+w\cdot F_i(y_{i-1}=j,y_i=l,x)\},l=1,2,...,m\\ \Psi_i(l)=argmax_{1\leq j\leq m}\{\delta_{i-1}(j)+w\cdot F_i(y_{j-1}=j,y_i=l,x\},l=1,2,...,m δi​(l)=max1≤j≤m​{δi−1​(j)+w⋅Fi​(yi−1​=j,yi​=l,x)},l=1,2,...,mΨi​(l)=argmax1≤j≤m​{δi−1​(j)+w⋅Fi​(yj−1​=j,yi​=l,x},l=1,2,...,m

3. 终止

$$\begin{gathered} ma{x}_y(w\cdot F(y,x))=ma{x}_{1\le j\le m}{\delta }_n(j) \\ {y}_n^{\ast }=argma{x}_{1\le j\le m}{\delta }_n(j) \end{gathered}$$

4. 返回路径

$$y_i^{\ast }={\Psi }_{i+1}(y_{i+1}^{\ast }),i=n-1,n-2,...,1$$

求得最优路径 $y^{\ast }=(y_1^{\ast },y_2^{\ast },...,y_n^{\ast })$

利用维特比算法计算给定输入序列$x$ 对应的最优输出序列$y^{\ast }$：

$$max\sum _{i=1}^{3}w\cdot F_i(y_{i-1},y_i,x)$$

1. 初始化

$$\begin{gathered} {\delta }_1(j)=w\cdot F_1(y_0=start,y_1=j,x),j=1,2 \\ i=1,{\delta }_1(1)=1,{\delta }_1(2)=0.5 \end{gathered}$$

2. 递推，对$i=2,3,...,n$

i = 2 , δ 2 ( l ) = m a x j { δ 1 ( j ) + w ⋅ F 2 ( j , l , x ) } δ 2 ( 1 ) = m a x { 1 + λ 2 t 2 , 0.5 + λ 4 t 4 } = 1.6 , Ψ 2 ( 1 ) = 1 δ 2 ( 2 ) = m a x { 1 + λ 1 t 1 + μ 2 s 2 , 0.5 + μ 2 s 2 } = 2.5 , Ψ 2 ( 2 ) = 1 i=2,\delta_2(l)=max_j\{\delta_1(j)+w\cdot F_2(j,l,x)\}\\ \delta_2(1)=max\{1+\lambda_2t_2,0.5+\lambda_4t_4\}=1.6,\Psi_2(1)=1\\ \delta_2(2)=max\{1+\lambda_1t_1+\mu_2s_2,0.5+\mu_2s_2\}=2.5,\Psi_2(2)=1 i=2,δ2​(l)=maxj​{δ1​(j)+w⋅F2​(j,l,x)}δ2​(1)=max{1+λ2​t2​,0.5+λ4​t4​}=1.6,Ψ2​(1)=1δ2​(2)=max{1+λ1​t1​+μ2​s2​,0.5+μ2​s2​}=2.5,Ψ2​(2)=1

i = 3 , δ 3 ( l ) = m a x j { δ 2 ( j ) + w ⋅ F 3 ( j , l , x ) } δ 3 ( 1 ) = m a x { 1.6 + μ 5 s 5 , 2.5 + λ 3 t 3 + μ 3 s 3 } = 4.3 , Ψ 3 ( 1 ) = 2 δ 3 ( 2 ) = m a x { 1.6 + λ 1 t 1 + μ 4 s 4 , 2.5 + λ 5 t 5 + μ 4 s 4 } = 4.3 , Ψ 3 ( 2 ) = 1 i=3,\delta_3(l)=max_j\{\delta_2(j)+w\cdot F_3(j,l,x)\}\\ \delta_3(1)=max\{1.6+\mu_5s_5,2.5+\lambda_3t_3+\mu_3s_3\}=4.3,\Psi_3(1)=2\\ \delta_3(2)=max\{1.6+\lambda_1t_1+\mu_4s_4,2.5+\lambda_5t_5+\mu_4s_4\}=4.3,\Psi_3(2)=1 i=3,δ3​(l)=maxj​{δ2​(j)+w⋅F3​(j,l,x)}δ3​(1)=max{1.6+μ5​s5​,2.5+λ3​t3​+μ3​s3​}=4.3,Ψ3​(1)=2δ3​(2)=max{1.6+λ1​t1​+μ4​s4​,2.5+λ5​t5​+μ4​s4​}=4.3,Ψ3​(2)=1

1. 终止

$$\begin{gathered} ma{x}_y(w\cdot F(y,x))=max{\delta }_3(l)={\delta }_3(1)=4.3 \\ {y}_3^{\ast }=argma{x}_l{\delta }_3(l)=1 \end{gathered}$$

4. 返回路径

$$\begin{gathered} y_2^{\ast }={\Psi }_3(y_3^{\ast }={\Psi }_3(1)=2 \\ {y}_1^{\ast }={\Psi }_2(y_2^{\ast })={\Psi }_2(2)=1 \end{gathered}$$

求得最优路径 $y^{\ast }=(y_1^{\ast },y_2^{\ast },...,y_n^{\ast })=(1,2,1)$

import numpy as np

class CRF(object):
    '''实现条件随机场预测问题的维特比算法
    '''
    def __init__(self, V, VW, E, EW):
        '''
        :param V:是定义在节点上的特征函数，称为状态特征
        :param VW:是V对应的权值
        :param E:是定义在边上的特征函数，称为转移特征
        :param EW:是E对应的权值
        '''
        self.V  = V  #点分布表
        self.VW = VW #点权值表
        self.E  = E  #边分布表
        self.EW = EW #边权值表
        self.D  = [] #Delta表，最大非规范化概率的局部状态路径概率
        self.P  = [] #Psi表，当前状态和最优前导状态的索引表s
        self.BP = [] #BestPath，最优路径
        return

    def Viterbi(self):
        '''
        条件随机场预测问题的维特比算法，此算法一定要结合CRF参数化形式对应的状态路径图来理解，更容易理解.
        '''
        self.D = np.full(shape=(np.shape(self.V)), fill_value=.0)
        self.P = np.full(shape=(np.shape(self.V)), fill_value=.0)
        for i in range(np.shape(self.V)[0]):
            #初始化
            if 0 == i:
                self.D[i] = np.multiply(self.V[i], self.VW[i])
                self.P[i] = np.array([0, 0])
                print('self.V[%d]='%i, self.V[i], 'self.VW[%d]='%i, self.VW[i], 'self.D[%d]='%i, self.D[i])
                print('self.P:', self.P)
                pass
            #递推求解布局最优状态路径
            else:
                for y in range(np.shape(self.V)[1]): #delta[i][y=1,2...]
                    for l in range(np.shape(self.V)[1]): #V[i-1][l=1,2...]
                        delta = 0.0
                        delta += self.D[i-1, l]                      #前导状态的最优状态路径的概率
                        delta += self.E[i-1][l,y]*self.EW[i-1][l,y]  #前导状态到当前状体的转移概率
                        delta += self.V[i,y]*self.VW[i,y]            #当前状态的概率
                        print('(x%d,y=%d)-->(x%d,y=%d):%.2f + %.2f + %.2f='%(i-1, l, i, y, \
                              self.D[i-1, l], \
                              self.E[i-1][l,y]*self.EW[i-1][l,y], \
                              self.V[i,y]*self.VW[i,y]), delta)
                        if 0 == l or delta > self.D[i, y]:
                            self.D[i, y] = delta
                            self.P[i, y] = l
                    print('self.D[x%d,y=%d]=%.2f\n'%(i, y, self.D[i,y]))
        print('self.Delta:\n', self.D)
        print('self.Psi:\n', self.P)

        #返回，得到所有的最优前导状态
        N = np.shape(self.V)[0]
        self.BP = np.full(shape=(N,), fill_value=0.0)
        t_range = -1 * np.array(sorted(-1*np.arange(N)))
        for t in t_range:
            if N-1 == t:#得到最优状态
                self.BP[t] = np.argmax(self.D[-1])
            else: #得到最优前导状态
                self.BP[t] = self.P[t+1, int(self.BP[t+1])]

        #最优状态路径表现在存储的是状态的下标，我们执行存储值+1转换成示例中的状态值
        #也可以不用转换，只要你能理解，self.BP中存储的0是状态1就可以~~~~
        self.BP += 1

        print('最优状态路径为：', self.BP)
        return self.BP

def CRF_manual():
    S = np.array([[1,1],   #X1:S(Y1=1), S(Y1=2)
                  [1,1],   #X2:S(Y2=1), S(Y2=2)
                  [1,1]])  #X3:S(Y3=1), S(Y3=1)
    SW = np.array([[1.0, 0.5], #X1:SW(Y1=1), SW(Y1=2)
                   [0.8, 0.5], #X2:SW(Y2=1), SW(Y2=2)
                   [0.8, 0.5]])#X3:SW(Y3=1), SW(Y3=1)
    E = np.array([[[1, 1],  #Edge:Y1=1--->(Y2=1, Y2=2)
                   [1, 0]], #Edge:Y1=2--->(Y2=1, Y2=2)
                  [[0, 1],  #Edge:Y2=1--->(Y3=1, Y3=2)
                   [1, 1]]])#Edge:Y2=2--->(Y3=1, Y3=2)
    EW= np.array([[[0.6, 1],  #EdgeW:Y1=1--->(Y2=1, Y2=2)
                   [1, 0.0]], #EdgeW:Y1=2--->(Y2=1, Y2=2)
                  [[0.0, 1],  #EdgeW:Y2=1--->(Y3=1, Y3=2)
                   [1, 0.2]]])#EdgeW:Y2=2--->(Y3=1, Y3=2)

    crf = CRF(S, SW, E, EW)
    ret = crf.Viterbi()
    print('最优状态路径为:', ret)
    return

if __name__=='__main__':
    CRF_manual()

输出：

self.V[0]= [1 1] self.VW[0]= [1.  0.5] self.D[0]= [1.  0.5]
self.P: [[0. 0.]
 [0. 0.]
 [0. 0.]]
(x0,y=0)-->(x1,y=0):1.00 + 0.60 + 0.80= 2.4000000000000004
(x0,y=1)-->(x1,y=0):0.50 + 1.00 + 0.80= 2.3
self.D[x1,y=0]=2.40

(x0,y=0)-->(x1,y=1):1.00 + 1.00 + 0.50= 2.5
(x0,y=1)-->(x1,y=1):0.50 + 0.00 + 0.50= 1.0
self.D[x1,y=1]=2.50

(x1,y=0)-->(x2,y=0):2.40 + 0.00 + 0.80= 3.2
(x1,y=1)-->(x2,y=0):2.50 + 1.00 + 0.80= 4.3
self.D[x2,y=0]=4.30

(x1,y=0)-->(x2,y=1):2.40 + 1.00 + 0.50= 3.9000000000000004
(x1,y=1)-->(x2,y=1):2.50 + 0.20 + 0.50= 3.2
self.D[x2,y=1]=3.90

self.Delta:
 [[1.  0.5]
 [2.4 2.5]
 [4.3 3.9]]
self.Psi:
 [[0. 0.]
 [0. 0.]
 [1. 0.]]
最优状态路径为： [1. 2. 1.]
最优状态路径为: [1. 2. 1.]
