VSCode + ESP-IDF使用ESP-Prog进行JTAG调试ESP32S3

前言

看了网上好多文章和视频，关于写这个调试详细的并不多，有也是需要付费观看的，很是扯淡恶心，某某文章区区调试文还要收费39块！被恶心到了，于是自己摸索了一天最终搞了出来，秉着共享的心态分享出来，理解有偏驳，有不对的地方还请多多指正！！！

1、准备阶段

• ---

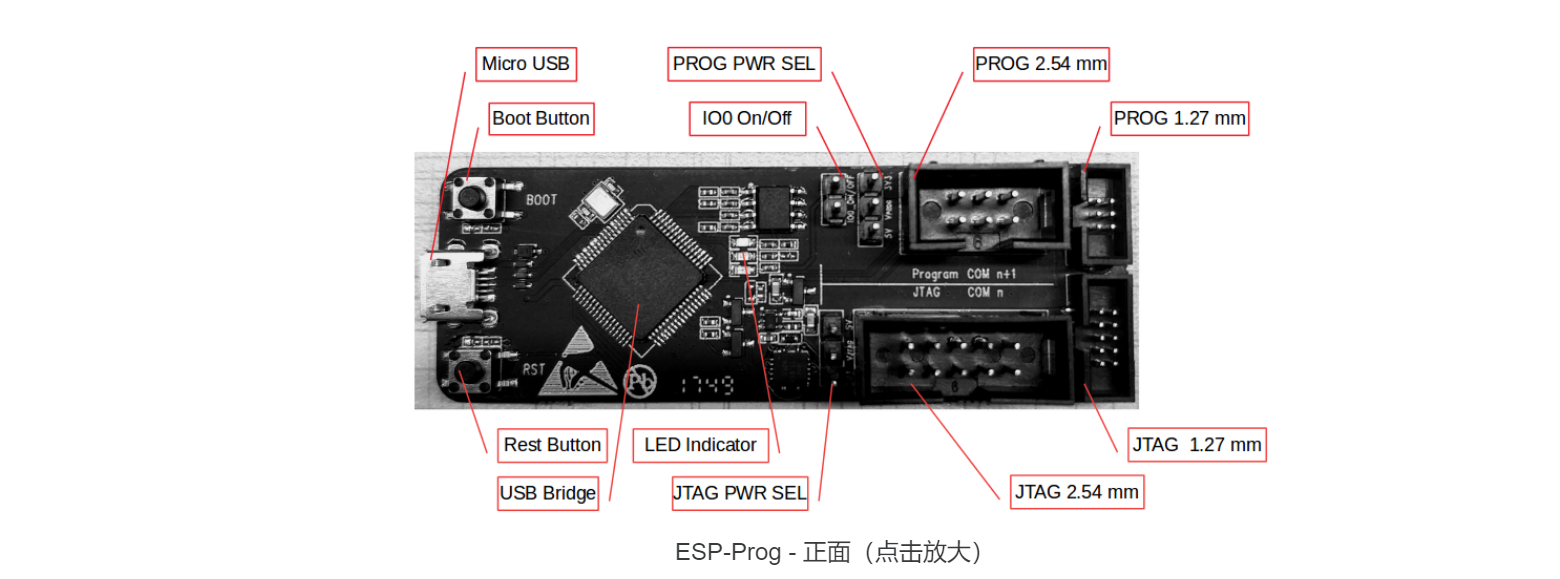

  准备ESP-Prog一个、配套数据线一根，杜邦线若根；ESP-Prog用户指南

• ESP32-S3板子一套，我用的是立创开发板ESP32S3R8N8；立创开发板

• TypeC数据线一根



2、接线图

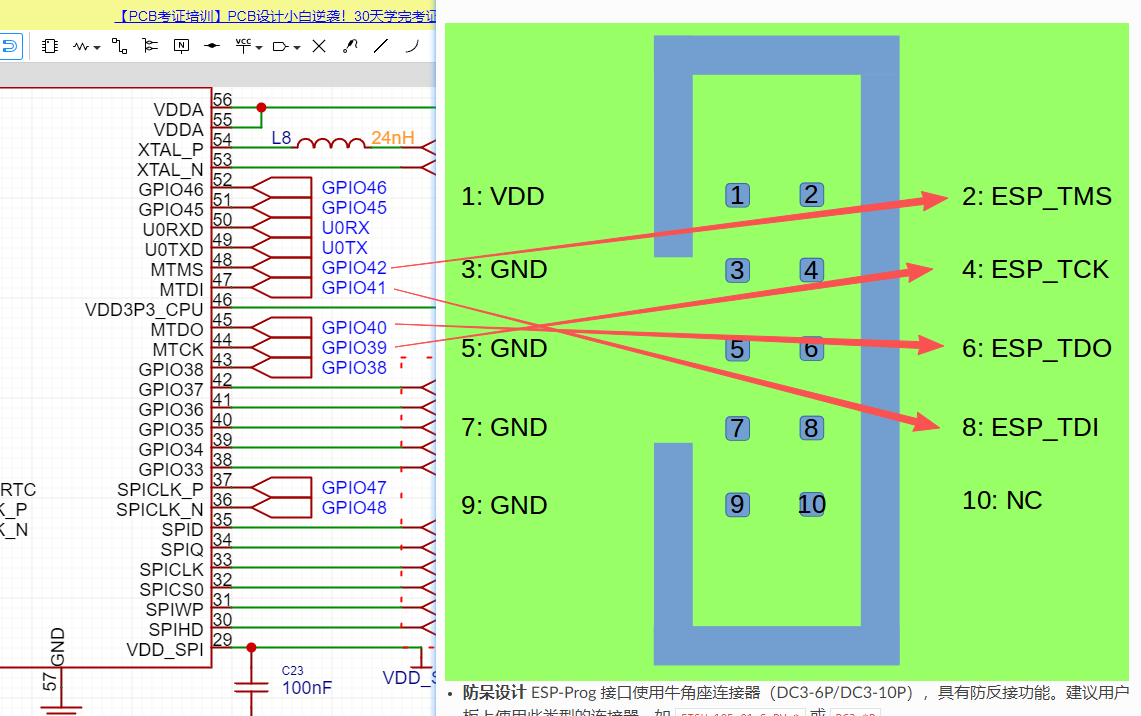

接线图：原理图是立创开发板里的截图，绿色为调试器的图片，开发板的串口和调试器的必须插在电脑USB口上，并且都显示驱动！！！这个很重要！！！

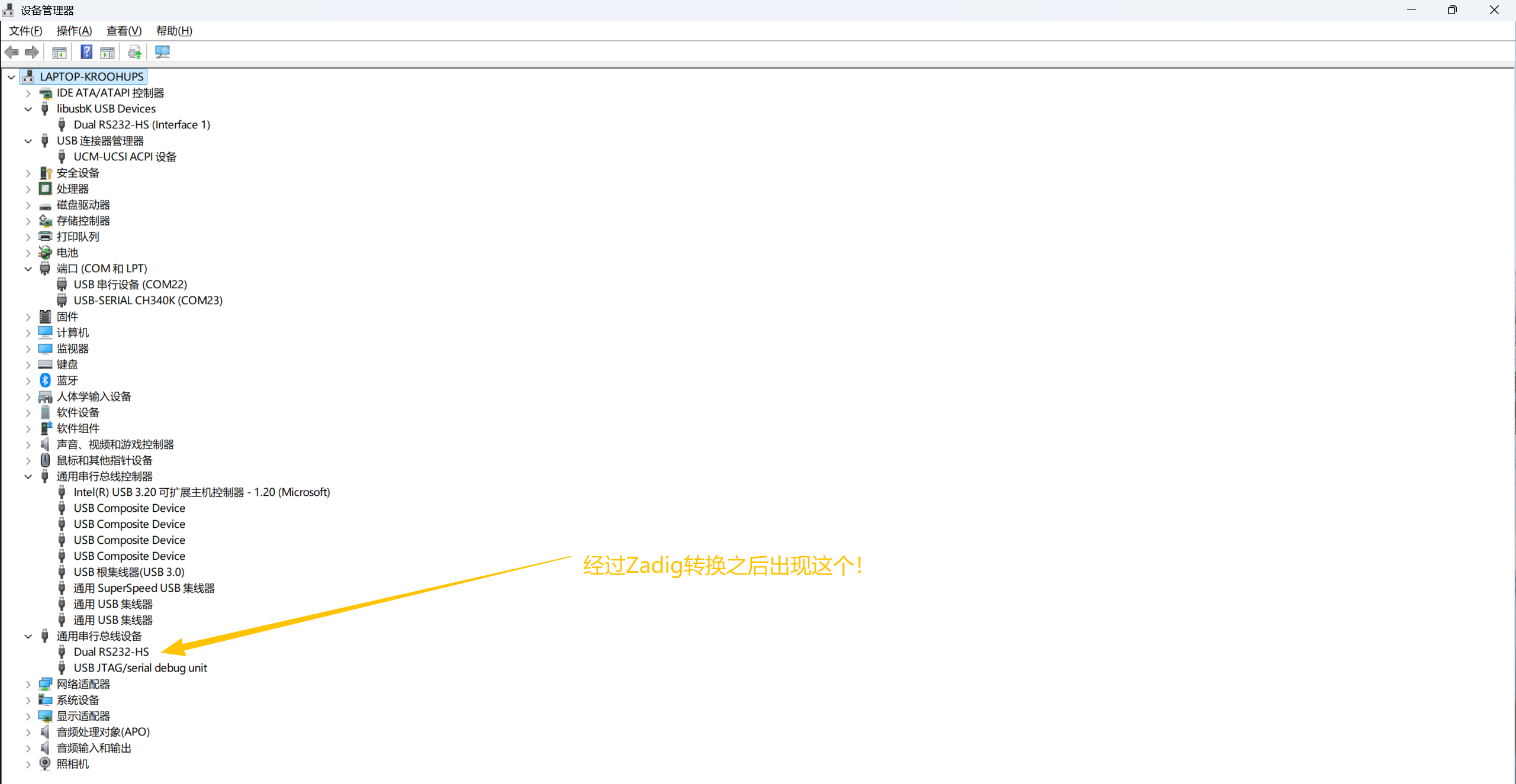

识别出来的设备信息如下图：

3、原理

这个就是官方给出的调试框图，必须使用JATG和UART，我试过独立使用JTAG是不能像STM32 DAP_LINK一样单独调试的，一开始我不知道为啥，看了这样图后才明白。

4、关于FT2232HL驱动

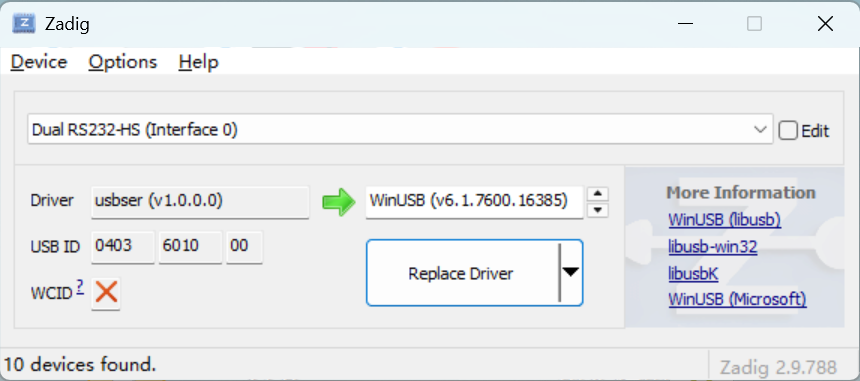

ESP-Prog上的芯片采用的是FT2232HL，用户只需在电脑上安装FT2232HL驱动程序即可使用。电脑会识别出两个端口，端口序号大的是Program接口，序号小的是JTAG接口，这里将Dual RS232 HS (Interface 0) 转换为WinUSB即可，另外一个接口1不用管它（也许是直接接串口，这样就不用额外一根转串口数据线，一根线解决【本人猜测】）；下图是使用Zadig驱动软件将识别到的Dual RS232 HS (Interface 0)转换为WinUSB，不转换VSCODE是用不了的！

VScode构建工程，我是临时使用立创开发板的开发资料构建的工程，具体操作自行看资料立创开发板资料，这里我项目搭建到第4步（按键点灯）；

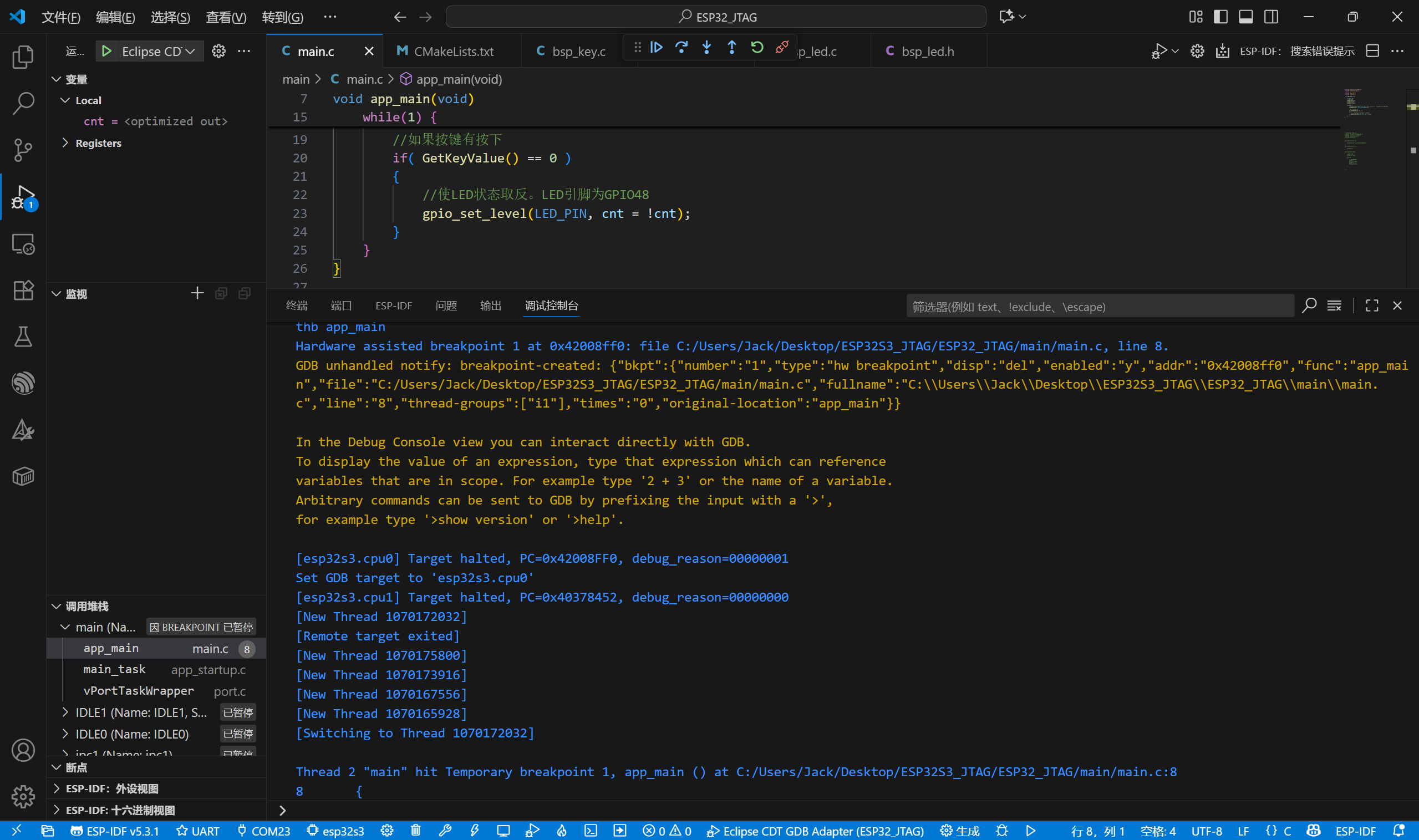

VScode需要选中SDK配套开发板的FLASH（开发板芯片我自行换了16M的）、PSRAM（8M）、系统时钟100改为1000；系统CPU频率选择240mHZ；烧录方式选择串口，并且选中对应的串口号，调试之前需要先下载进去在按F5才能进行调试；其他都是工程默认，没有修改过其他东西，也没有修改过launch,json；之所以强调这点，我是看到很多人都说修改这个，把我搞得一塌糊涂，可能是我学艺不精吧，属实没整明白配置那么多那些做什么~

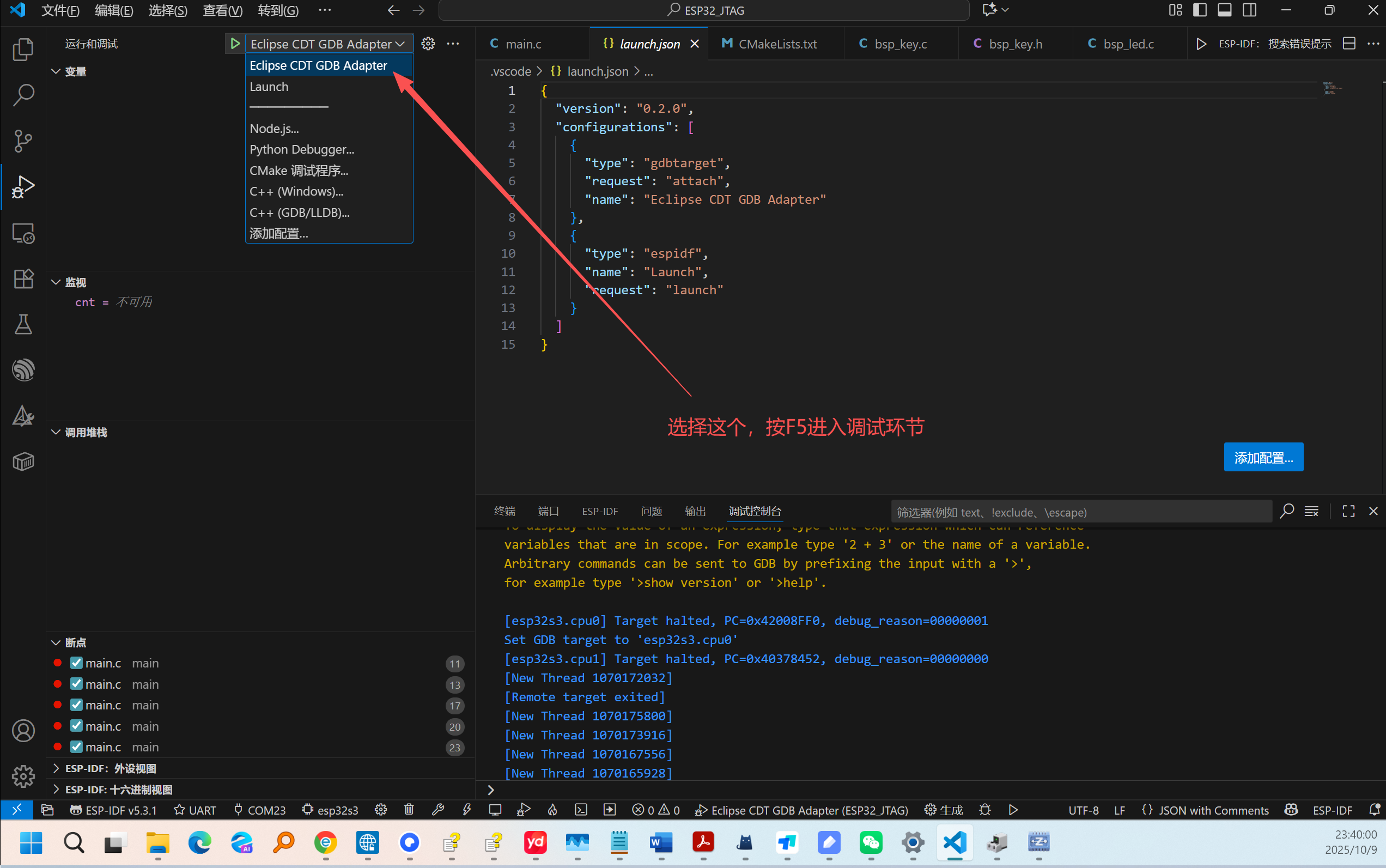

默认json；

5、关于环境变量、OCD、GDB

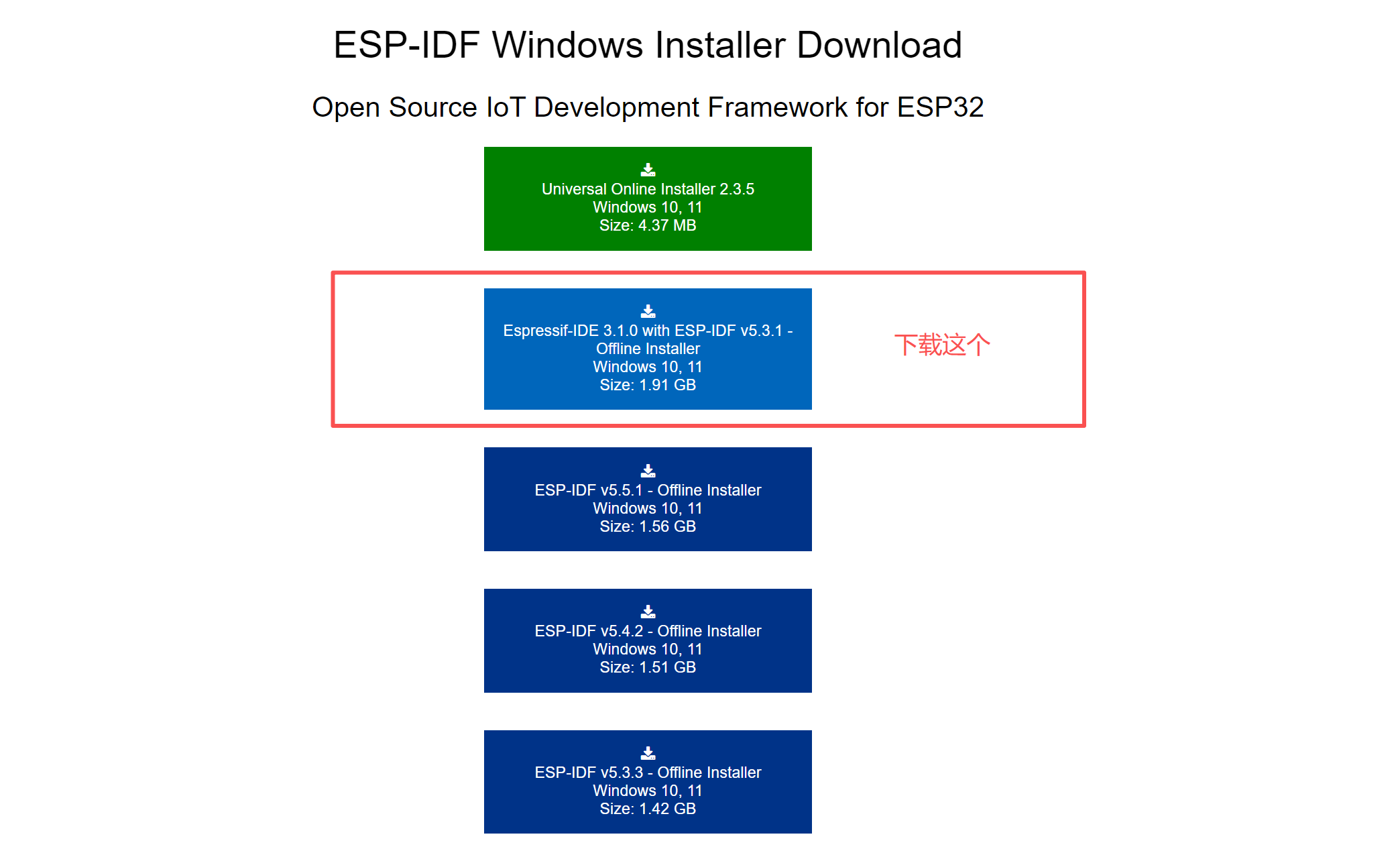

我看了好多个关于OCD和GDB安装的东西，又要如何如何配置，很烦；所幸乐鑫自己的开发软件就涵盖了这些的安装。乐鑫IDE安装包链接

添加你安装IDF的路径到环境变量

6、VSCODE配置

在做完前面5小点后，程序构建编译没问题，最后进入VSCODE配置环节，选择对应的版本号,软件会自行检测出来！选择你自己安装路径的那个版本！！！，其他配置请看下面图片
