利用DAC8532 单极性电压输出数模转换器 (DAC) 产生±10V 双极性模拟输出（±10V）

原创已于 2025-02-08 00:11:12 修改 · 1.5k 阅读

13 ·

CC 4.0 BY-SA版权

文章标签：

#笔记

于 2025-02-08 00:10:27 首次发布

DAC模块--3D图

DAC模块特点：

DAC模块电源电压：3.3V-5V 直流
运算放大器电源电压： ±12V 直流
DAC模块输入： 3 线制， 16 位串行外设接口 (SPI)
DAC模块输出： ±10V 直流（双通道）

DAC模块使用TI的DAC8532芯片，基准参考电压为2.5V，通过单片机与模块进行SPI通信实现双通道双极性模拟输出±10V。

DAC模块性能：

参数	实测值
负满量程电压（V）	-9.96
零点电压（V）	0.04
正满量成电压（V）	10.05

原理实现及转换功能：

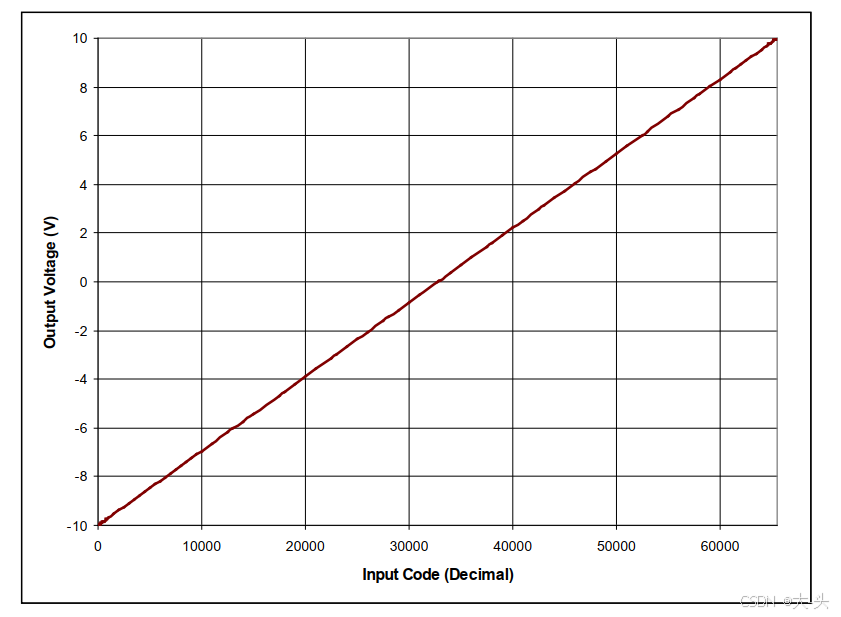

通过将 0 至 65535 范围内的输入代码应用到 DAC模块中，并且测量单个系统的输出电压并收集制成的线性图如下：

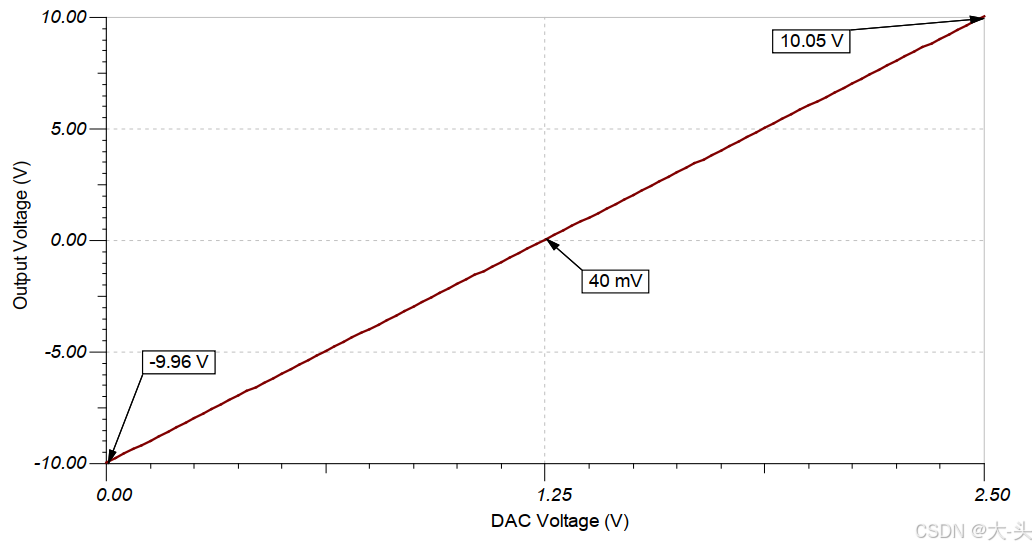

输出电压与输入代码间的细化映射关系如下：
商品详情页https://h5.m.taobao.com/awp/core/detail.htm?ft=t&id=754642938728https://h5.m.taobao.com/awp/core/detail.htm?ft=t&id=754642938728
