project2上

Task1

1 总体介绍

要求实现三种PageGuard类，分别是BasicPageGuard、ReadPageGuard和WritePageGuard，防止用户遗漏调用Unpin方法导致缓冲页被固定无法驱逐，与智能指针相似，当PageGuard对象生命周期结束时，在析构函数中调用Unpin方法来确保释放缓冲页；进一步的，ReadPageGuard和WritePageGuard还会保护缓存页的读写一致性，且避免死锁（若其他时候后忘记解锁，则在析构时解锁）。当然，PageGuard类也要对外提供方法用于手动释放。实现Task1中的类会为后面Task3的可扩展哈希做铺垫。

具体函数：（cmu里的）
对BasicPageGuard、ReadPageGuard和WritePageGuard实现以下函数：
PageGuard(PageGuard &&that)：移动构造函数。
operator=(PageGuard &&that)：移动赋值运算符。
Drop()：解除固定和/或释放锁。
~PageGuard()：析构函数。

为BasicPageGuard实现以下升级函数。这些函数需要保证在升级过程中，受保护的页面不会被从缓冲池中逐出。（这个写完好像没用，不写也能跑通）
UpgradeRead()：升级为ReadPageGuard
UpgradeWrite()：升级为WritePageGuard

使用新的page guard，在BufferPoolManager中实现以下包装函数：
FetchPageBasic(page_id_t page_id)
FetchPageRead(page_id_t page_id)
FetchPageWrite(page_id_t page_id)
NewPageGuarded(page_id_t *page_id)

2 头文件（page_guard.h）

里面注释写的挺好，功能实现按注释写
需要用到的变量是，BasicPageGuard类里是

 private:
  friend class ReadPageGuard;
  friend class WritePageGuard;
  BufferPoolManager *bpm_{nullptr};
  Page *page_{nullptr};
  bool is_dirty_{false};

ReadPageGuard和WritePageGuard里是
BasicPageGuard guard_
注意：
1、在写移动赋值函数的时候，要先清空里面的【Drop();】再往里放，不然内存会冲突；
2、返回ReadPageGuard或者WritePageGuard之前需要先加RLatch或WLatch。

3 代码

page_guard.cpp

// noexcept表示该函数不会抛出异常
// 新的守卫对象的行为与原来的守卫对象完全相同
BasicPageGuard::BasicPageGuard(BasicPageGuard &&that) noexcept {
  bpm_ = that.bpm_;
  page_ = that.page_;
  that.page_ = nullptr;
  that.bpm_ = nullptr;
  this->is_dirty_ = that.is_dirty_;
}

// 释放页面守卫应清除所有内容
void BasicPageGuard::Drop() {
  if (bpm_ != nullptr && page_ != nullptr) {
    bpm_->UnpinPage(page_->GetPageId(), is_dirty_);
  }
  bpm_ = nullptr;
  page_ = nullptr;
}

// 移动赋值函数
auto BasicPageGuard::operator=(BasicPageGuard &&that) noexcept -> BasicPageGuard & {
  // 释放this当前持有的资源
  Drop();
  bpm_ = that.bpm_;
  page_ = that.page_;
  that.page_ = nullptr;
  that.bpm_ = nullptr;
  this->is_dirty_ = that.is_dirty_;
  return *this;
}

BasicPageGuard::~BasicPageGuard(){ Drop(); }  // NOLINT

auto BasicPageGuard::UpgradeRead() -> ReadPageGuard {
  if (page_ != nullptr) {
    page_->RLatch();
  }
  auto read_page_guard = ReadPageGuard(bpm_, page_);
  bpm_ = nullptr;
  page_ = nullptr;
  return read_page_guard;
}

auto BasicPageGuard::UpgradeWrite() -> WritePageGuard {
  if (page_ != nullptr) {
    page_->WLatch();
  }
  auto write_page_guard = WritePageGuard(bpm_, page_);
  bpm_ = nullptr;
  page_ = nullptr;
  return write_page_guard;
};  // NOLINT

// ReadPageGuard 的移动构造函数 和BasicPageGuard很像
ReadPageGuard::ReadPageGuard(ReadPageGuard &&that) noexcept {
  guard_ = std::move(that.guard_);
}

auto ReadPageGuard::operator=(ReadPageGuard &&that) noexcept -> ReadPageGuard & {
  //Drop一定要加！要把里面的删掉，新的才能往里放
  Drop();
  guard_ = std::move(that.guard_);
  return *this;
}

void ReadPageGuard::Drop() {
  if (guard_.page_ != nullptr) {
    guard_.page_->RUnlatch();
  }
  guard_.Drop();
}

ReadPageGuard::~ReadPageGuard() { Drop(); }  // NOLINT

WritePageGuard::WritePageGuard(WritePageGuard &&that) noexcept {
  guard_ = std::move(that.guard_);
}

auto WritePageGuard::operator=(WritePageGuard &&that) noexcept -> WritePageGuard & {
  Drop();
  guard_ = std::move(that.guard_);
  return *this;
}

void WritePageGuard::Drop() {
  if (guard_.page_ != nullptr) {
    guard_.page_->WUnlatch();
  }
  guard_.is_dirty_ = true;
  guard_.Drop();
}

WritePageGuard::~WritePageGuard() { Drop(); }  // NOLINT

buffer_pool_manager

auto BufferPoolManager::FetchPageBasic(page_id_t page_id) -> BasicPageGuard {
  auto page = FetchPage(page_id);
  return {this, page};
}

auto BufferPoolManager::FetchPageRead(page_id_t page_id) -> ReadPageGuard { auto page = FetchPage(page_id);
  if (page != nullptr) {
    page->RLatch();
  }
  return {this, page};
}

auto BufferPoolManager::FetchPageWrite(page_id_t page_id) -> WritePageGuard { auto page = FetchPage(page_id);
  if (page != nullptr) {
    page->WLatch();
  }
  return {this, page};
}

auto BufferPoolManager::NewPageGuarded(page_id_t *page_id) -> BasicPageGuard {  auto page = NewPage(page_id);
  return {this, page};
}

Task2 Extendible Hash Table Pages

1 总体要求

要求实现三种可扩展哈希中使用的数据结构，也就是三层结构中每一层的页面布局。分别是HeaderPage、DirectoryPage和BucketPage，如下图：
注意：在实现 Task2 的时候，对于接口的使用可以不懂，只要知道这是个三级的数据结构就行了，其余的会在后面 Task 中被使用。因此只需要按照注释实现不同接口，通过测试即可。我写出来的都是对注释的简单翻译，可以作为参考。

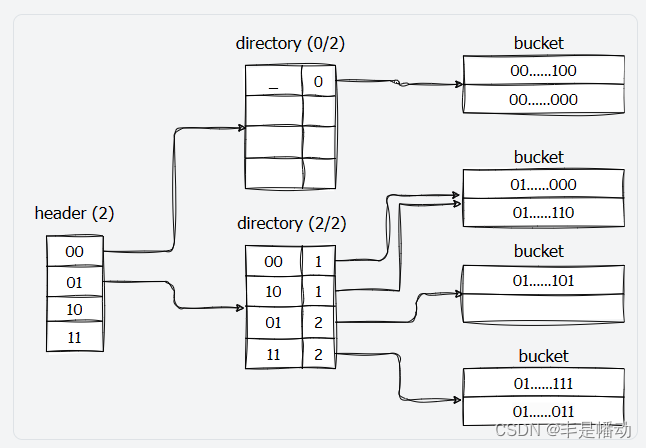

第一级是header采用hash值的高位决定将key-value插入到哪个directory，第二级是dierctory，第二级采用hash值的低位决定将key-value插入到哪个bucket，最后找到bucket后将key-value插入。
大体如图所示，后面还会详细说。
在这里插入图片描述

2 Hash Table Header Page

2.1变量名和方法含义

变量名	含义
directory_page_id[]	第二层DirectoryPage的PageId数组
max_depth_	位深度x，PageId数组的大小为 2^x

方法名	含义
Init	初始化数组
HashToDirectoryIndex	获取该键哈希对应的目录索引，如位深度为2，32位哈希值为0x5f129982，最高有效位前2位为01，应该返回01
GetDirectoryPageId	获取在指定索引处（directory_page_ids_[directory_idx]）的值
SetDirectoryPageId	设置directory page_id在指定索引处的值
MaxSize	获取页头可处理的最大目录页ID数（2^max_depth）

2.2代码

void ExtendibleHTableHeaderPage::Init(uint32_t max_depth) {
  this->max_depth_ = max_depth;
  // 初始化目录页ID数组，将所有值设为无效ID
  auto size = MaxSize();
  for (uint32_t i = 0; i < size; ++i) {
    directory_page_ids_[i] = INVALID_PAGE_ID;
  }
}

auto ExtendibleHTableHeaderPage::HashToDirectoryIndex(uint32_t hash) const -> uint32_t {
  if (this->max_depth_ == 0) {
    return 0;
  }
  // 将hash右移(32 - this->max_depth_)位,丢弃哈希值的低this->max_depth_位，保留高位的部分。
  return hash >> (sizeof(uint32_t) * 8 - this->max_depth_);
}

auto ExtendibleHTableHeaderPage::GetDirectoryPageId(uint32_t directory_idx) const -> uint32_t {
  if (directory_idx >= this->MaxSize()) {
    return INVALID_PAGE_ID;
  }
  return this->directory_page_ids_[directory_idx];
}

void ExtendibleHTableHeaderPage::SetDirectoryPageId(uint32_t directory_idx, page_id_t directory_page_id) {
  if(directory_idx >= this->MaxSize()){
    return;
  }
  directory_page_ids_[directory_idx] = directory_page_id;
}

auto ExtendibleHTableHeaderPage::MaxSize() const -> uint32_t {
  //用了移位运算符 << 来计算 2^max_depth_,对于任何整数 x，1 << x 的结果是 2^x。
  return 1 << this->max_depth_;
}

3 Hash Table Directory Page

3.1变量名和方法含义

全局深度（Global Depth）表示目录对桶进行分类的位数。它决定了在查找过程中使用的哈希值的位数。例如，如果全局深度为2，那么就会使用哈希值的高（或低）2位来作为索引（这里用的是后几位做全局深度位），将记录分配到不同的桶中。

局部深度（Local Depth）代表了特定桶中记录所使用的哈希值的位数。在某些情况下，不是所有的桶都会使用全局深度的全部位数。局部深度可以在桶分裂或目录扩展时进行调整，以确保数据的均匀分布和高效查找。

变量名	含义
max_depth_	页头可以处理的最大深度
global_depth_	当前目录的全局深度
local_depths_	一个桶局部深度的数组
bucket_page_id	包含第三层的BucketPage的PageId数组

方法名	含义
Init	初始化数组
HashToBucketIndex	获取键对应的哈希桶索引
GetBucketPageId	获取在指定索引处（bucket_page_ids_[bucket_idx]）的值
SetBucketPageId	设置bucket_page_id在指定索引处的值
GetSplitImageIndex	分裂桶，并返回新的桶索引
GetGlobalDepthMask()	DirectoryIndex = Hash(key) & GLOBAL_DEPTH_MASK其中，GLOBAL_DEPTH_MASK 是一个从最低有效位开始恰好有 GLOBAL_DEPTH 个1的掩码。例如，在32位表示中，全局深度3对应于0x00000007。return 由 global_depth 个1（从最低有效位开始）和其余为0组成的掩码（.h文件定义了但.cpp文件里没有要自己写）
GetLocalDepthMask(uint32_t bucket_idx)	与全局深度掩码类似，只不过它使用的是位于 bucket_idx 的桶的局部深度（.cpp文件里没有要自己写）
GetGlobalDepth()	获得当前目录的全局深度
IncrGlobalDepth	目录全局深度加一
DecrGlobalDepth	目录全局深度减一
CanShrink()	如果目录可以收缩(即可以减少全局深度)返回true
Size()	返回目录全局深度的大小
GetLocalDepth(uint32_t bucket_idx)	获得固定桶（bucket_idx）的局部深度
SetLocalDepth(uint32_t bucket_idx, uint8_t local_depth)	设置固定桶（bucket_idx）的局部深度
IncrLocalDepth(uint32_t bucket_idx)	bucket_idx 的桶的局部深度加一
DecrLocalDepth(uint32_t bucket_idx)	bucket_idx 的桶的局部深度减一

3.2 GetSplitImageIndex详解

功能：获取某个 bucket_idx 所对应的下一个可分裂 bucket_idx

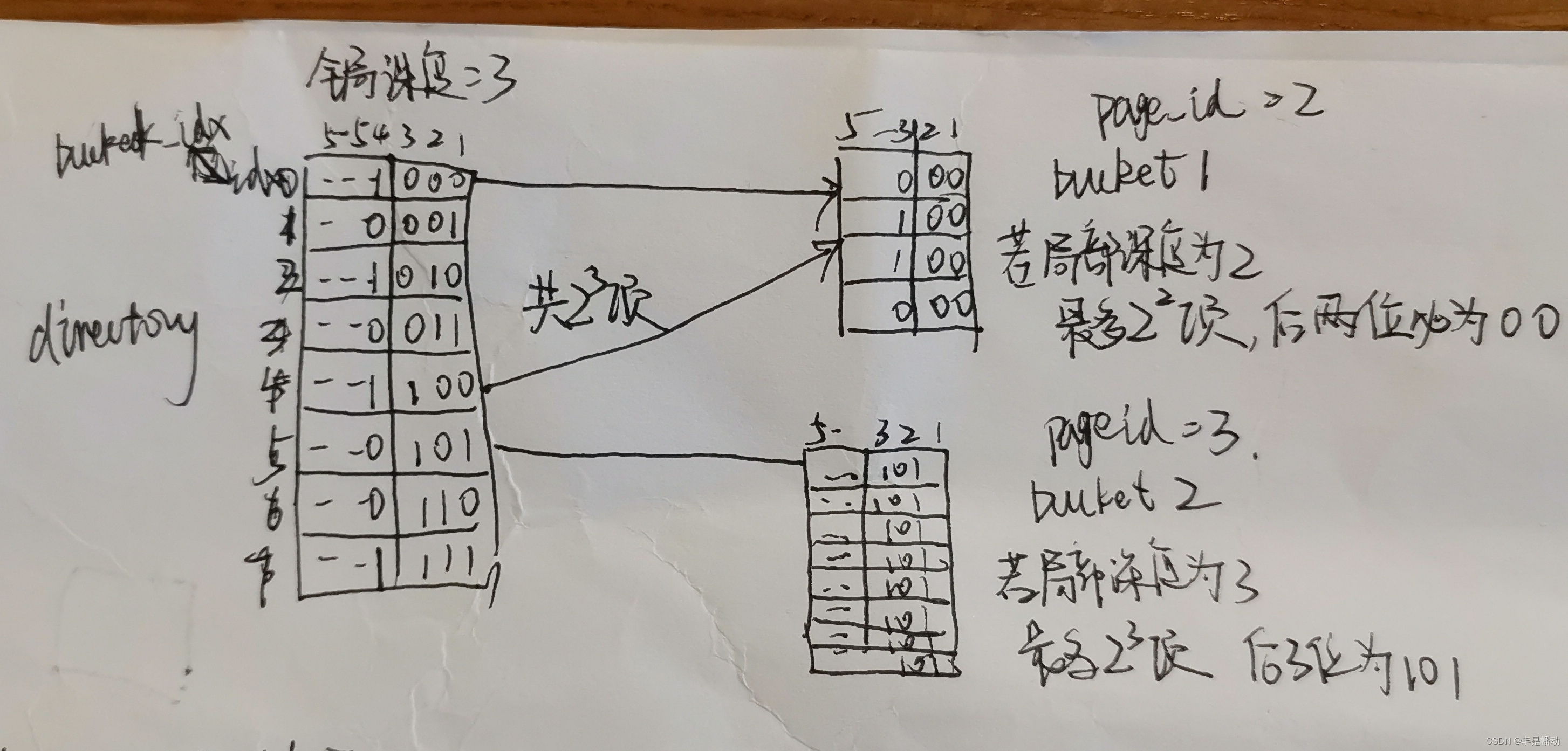

用这个图来详细解释一下可扩展哈希
在这里插入图片描述
directory全局深度为3。即每个数通过倒数三位的不同进行区分，找自己对应的目录项。如果两个数都在一个目录项里，那么他俩后面三位都是一样的，比如011000和110000，对应的都是第一个目录项；
bucket1的局部深度为2，就是只要两个数都在一个桶里，后面2位都是一样的，比如还有一个数011100，虽然和011000不是一个目录项，但它俩在一个桶里。就是说一个目录项只能对应一个桶，但一个桶可以有好几个目录项。
要求是全局深度>=局部深度，假如桶2都满了需要分裂桶（分裂也就是增加局部深度）。我们要
1、增加全局深度，全局深度变为4
2、获得新桶的idx------>GetSplitImageIndex函数要干的
原桶对应的是idx=5->(101),这个桶应该分裂成0101和1101，idx分别为5和13
13就是5+2的三次方所以新桶idx为：原桶索引 + 2的原本全局深度次方

auto ExtendibleHTableDirectoryPage::GetSplitImageIndex(uint32_t bucket_idx) const -> uint32_t {
  return bucket_idx + (1 << (global_depth_ - 1));
}

3.3代码

void ExtendibleHTableDirectoryPage::Init(uint32_t max_depth) {
  this->max_depth_ = max_depth;
  global_depth_ = 0;
  // 初始化目录页ID数组，将所有值设为无效ID
  std::fill(local_depths_, local_depths_ + (1 << max_depth), 0);
  std::fill(bucket_page_ids_, bucket_page_ids_ + (1 << max_depth), INVALID_PAGE_ID);
}

auto ExtendibleHTableDirectoryPage::HashToBucketIndex(uint32_t hash) const -> uint32_t {
  // 返回hash的后global_depth位
  return hash & GetGlobalDepthMask();
}

auto ExtendibleHTableDirectoryPage::GetBucketPageId(uint32_t bucket_idx) const -> page_id_t {
  return this->bucket_page_ids_[bucket_idx];
}

void ExtendibleHTableDirectoryPage::SetBucketPageId(uint32_t bucket_idx, page_id_t bucket_page_id) {
  this->bucket_page_ids_[bucket_idx] = bucket_page_id;
}

auto ExtendibleHTableDirectoryPage::GetSplitImageIndex(uint32_t bucket_idx) const -> uint32_t {
  return bucket_idx + (1 << (global_depth_ - 1));
}

// 计算掩码，全局深度位的低位是 1，其余位是 0
auto ExtendibleHTableDirectoryPage::GetGlobalDepthMask() const -> uint32_t {
  // 例如，如果全局深度为 2，则掩码是二进制的 11（即十进制的 3）
  auto depth = global_depth_;
  uint32_t result = (1 << depth) - 1;
  return result;
}

auto ExtendibleHTableDirectoryPage::GetLocalDepthMask(uint32_t bucket_idx) const -> uint32_t {
  // 首先检查 bucket_idx 是否有效
  if (bucket_idx >= static_cast<uint32_t>(1 << global_depth_)) {
    throw std::out_of_range("Bucket index out of range");
  }
  // 获取 bucket_idx 处的局部深度
  uint32_t local_depth = local_depths_[bucket_idx];
  // 计算掩码，局部深度位的低位是 1，其余位是 0
  return 1 << (local_depth - 1);
}

auto ExtendibleHTableDirectoryPage::GetGlobalDepth() const -> uint32_t { return global_depth_; }

void ExtendibleHTableDirectoryPage::IncrGlobalDepth() {
  if (global_depth_ >= max_depth_) {
    return;
  }
  for (int i = 0; i < 1 << global_depth_; i++) {
    bucket_page_ids_[(1 << global_depth_) + i] = bucket_page_ids_[i];
    local_depths_[(1 << global_depth_) + i] = local_depths_[i];
  }
  global_depth_++;
}

void ExtendibleHTableDirectoryPage::DecrGlobalDepth() {
  if (global_depth_ <= 0) {
    return;
  }
  global_depth_--;
}

auto ExtendibleHTableDirectoryPage::CanShrink() -> bool {  // 如果全局深度为0，则不能再收缩
  if (global_depth_ == 0) {
    return false;
  }
  // 检查所有桶的局部深度是否都小于全局深度
  for (uint32_t i = 0; i < Size(); i++) {
    // 有局部深度等于全局深度的->不能收缩
    if (local_depths_[i] == global_depth_) {
      return false;
    }
  }
  return true;
}
auto ExtendibleHTableDirectoryPage::Size() const -> uint32_t {
  // 目录的当前大小是2的global_depth_次方
  return 1 << global_depth_;
}

auto ExtendibleHTableDirectoryPage::GetLocalDepth(uint32_t bucket_idx) const -> uint32_t {
  return local_depths_[bucket_idx];
}

auto ExtendibleHTableDirectoryPage::GetMaxDepth() const -> uint32_t { return max_depth_; }

void ExtendibleHTableDirectoryPage::SetLocalDepth(uint32_t bucket_idx, uint8_t local_depth) {
  local_depths_[bucket_idx] = local_depth;
}

void ExtendibleHTableDirectoryPage::IncrLocalDepth(uint32_t bucket_idx) {
  if (local_depths_[bucket_idx] < global_depth_) {
    ++local_depths_[bucket_idx];
  }
}

void ExtendibleHTableDirectoryPage::DecrLocalDepth(uint32_t bucket_idx) {
  if (local_depths_[bucket_idx] > 0) {
    --local_depths_[bucket_idx];
  }
}

4 Hash Table Bucket Page

4.1变量名和方法含义

变量名	含义
size_	桶中已存储的键值对数量
max_size_	桶可以处理的键值对的最大数量
array_[]	一个桶本地深度的数组

方法名	含义
Init	初始化数组
Lookup(const KeyType &key, ValueType &value, const KeyComparator &cmp)	查找key,如果找到了把key(array[i],first)对应的值(array[i].second)赋给value，返回true
Insert(const KeyType &key, const ValueType &value, const KeyComparator &cmp)	插入一个键值对
Remove(const KeyType &key, const KeyComparator &cmp)	删除一个键值对
EntryAt(uint32_t bucket_idx)	获取桶中指定索引处的键值对[key,value]
KeyAt(uint32_t bucket_idx)	获得bucket_idx对应的key
ValueAt(uint32_t bucket_idx)	获得bucket_idx对应的value
Size()	桶里有几个键值对
IsFull()	桶是否满了
IsEmpty()	桶是否为空

4.2代码

template <typename K, typename V, typename KC>
void ExtendibleHTableBucketPage<K, V, KC>::Init(uint32_t max_size) {
  this->max_size_ = max_size;
  this->size_ = 0;
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::Lookup(const K &key, V &value, const KC &cmp) const -> bool {
  for (uint32_t i = 0; i < size_; ++i) {
    if (cmp(array_[i].first, key) == 0) {
      value = array_[i].second;
      return true;
    }
  }
  return false;
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::Insert(const K &key, const V &value, const KC &cmp) -> bool {
  if (this->IsFull()) {
    return false;
  }
  for (uint32_t i = 0; i < size_; ++i) {
    if (cmp(this->array_[i].first, key) == 0) {
      return false;
    }
  }
  array_[size_++] = std::make_pair(key, value);
  return true;
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::Remove(const K &key, const KC &cmp) -> bool {
  for (uint32_t i = 0; i < size_; ++i) {
    if (cmp(array_[i].first, key) == 0) {
      // 找到键并删除
      for (uint32_t j = i + 1; j < size_; ++j) {
        array_[j - 1] = array_[j];
      }
      size_--;
      return true;
    }
  }
  return false;
}

template <typename K, typename V, typename KC>
void ExtendibleHTableBucketPage<K, V, KC>::RemoveAt(uint32_t bucket_idx) {
  for (uint32_t i = bucket_idx; i <= size_; ++i) {
    array_[i] = array_[i + 1];
  }
  size_--;
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::KeyAt(uint32_t bucket_idx) const -> K {
  return EntryAt(bucket_idx).first;
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::ValueAt(uint32_t bucket_idx) const -> V {
  return EntryAt(bucket_idx).second;
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::EntryAt(uint32_t bucket_idx) const -> const std::pair<K, V> & {
  return array_[bucket_idx];
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::Size() const -> uint32_t {
  return this->size_;
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::IsFull() const -> bool {
  return this->size_ == this->max_size_;
}

template <typename K, typename V, typename KC>
auto ExtendibleHTableBucketPage<K, V, KC>::IsEmpty() const -> bool {
  return this->size_ == 0;
}

参考文章
[1]https://blog.youkuaiyun.com/cpp_juruo/article/details/134859050?spm=1001.2014.3001.5506 (【CMU 15-445】Proj2 Hash Index)
[2]https://blog.youkuaiyun.com/qq_58887972/article/details/137065392?spm=1001.2014.3001.5502（cmu15445 2023fall project2）
[3]https://blog.youkuaiyun.com/p942005405/article/details/84644069（c++ 之 std::move 原理实现与用法总结）
[4]https://zhuanlan.zhihu.com/p/679864158（CMU15-445 2023 Fall Project#2 - Extensible Hash Index）
[5]https://zhuanlan.zhihu.com/p/622221722?utm_campaign=&utm_medium=social&utm_psn=1758461816148398080&utm_source=qq(CMU 15-445 P1 Extendible Hash Table 可扩展哈希详细理解)
[6]https://blog.youkuaiyun.com/MarksSa/article/details/135646298?spm=1001.2014.3001.5502([15-445 fall 2023] P2代码解析)
[7]https://zhuanlan.zhihu.com/p/686889091(CMU 15445 2023fall Project2)
[8]https://zhuanlan.zhihu.com/p/690666760(CMU 15-445 Bustub 2023-Fall Project 2 Extendible Hash Index 思路分享)
[9]https://zhuanlan.zhihu.com/p/664444839(CMU15-445(2023FALL)-Project#2: Extendible Hash Index)
