本文介绍了如何使用GD32F307单片机的DAC功能，通过配置DAC CTL控制寄存器、定时器TIMER6及DMA传输，生成并输出指定频率的波形。在外部触发使能下，利用TIM6更新事件触发DMA请求，从内存读取数据写入DAC寄存器，实现波形输出。同时，讨论了如何通过改变定时器周期调整波形频率，并展示了DMA与外设的配合工作流程。
DAC

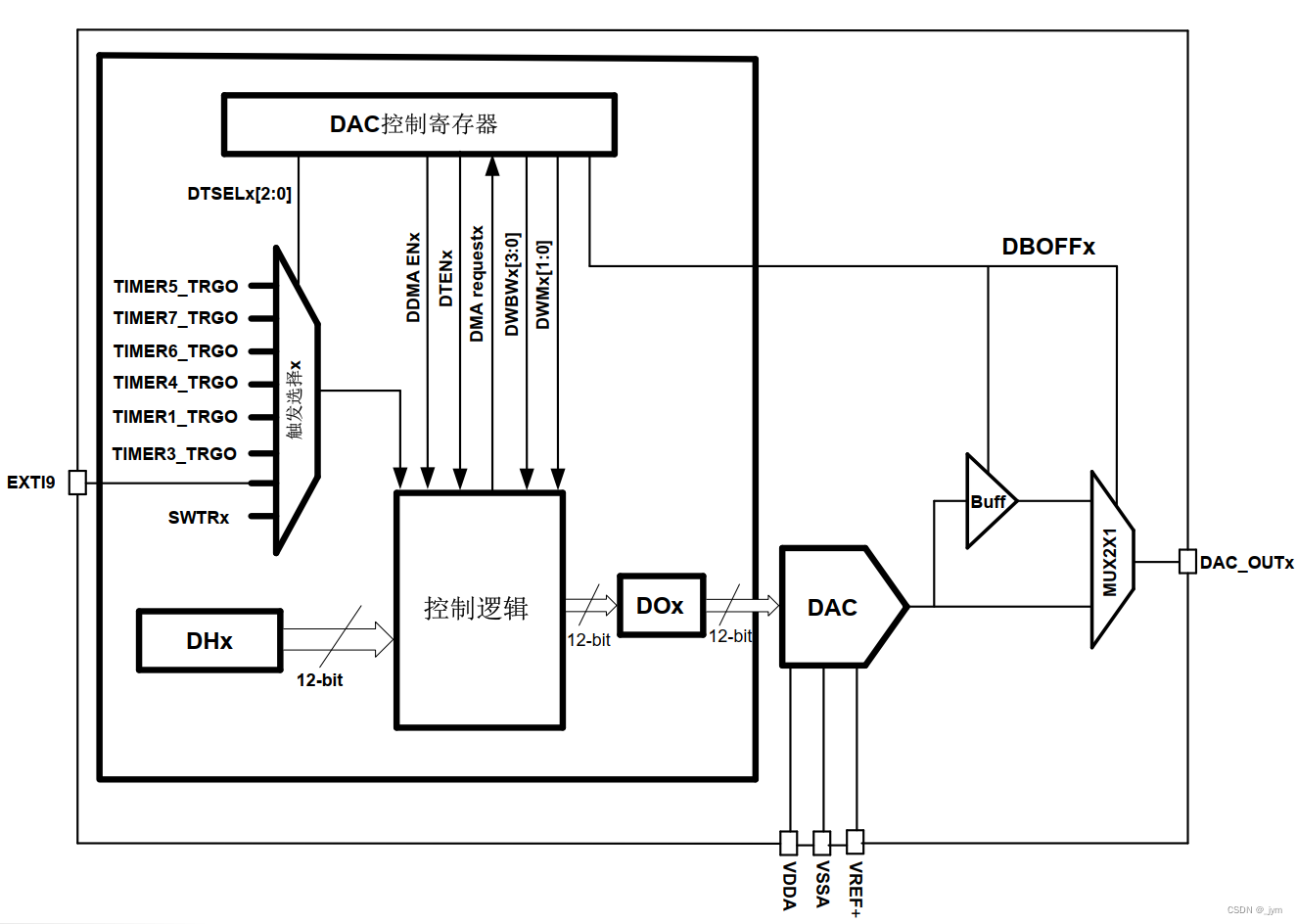

如下面框图所示，使能外部触发后（通过设置 DAC_CTL 寄存器的 DTENx 位）， 当已经选择的触发事件发
生， DAC 保持数据（DACx_DH）会被转移到 DAC 数据输出寄存器（DACx_DO），经过一段时间之后，模拟输出变得有效。DAC引脚上的模拟输出电压DACoutput=VREF×DAC_DO/4096。
对于12位的DAC保持数据（DACx_DH），可以通过对DACx_R12DH、DACx_L12DH和DACx_R8DH中的任意一个寄存器写入数据来配置。
在外部触发使能的情况下，通过设置DAC_CTL寄存器的DDMAENx位来使能DMA请求。当有外部硬件触发的时候（不是软件触发），则产生一个DMA请求。
DAC_CTL 控制寄存器
| 名称 | 描述 |
|---|---|
