Wincc报表：利用用户归档制作报表查询+打印输出

本文需要结合案例及教学视频共同观看

wincc报表项目案例及完整教学视频下载地址：
http://www.zhikonglianmeng.com/t-1635.html

一、创建变量
1、分别创建1个系统变量和1个内部变量：用于时间和日期存储。
WINCC组态项目编辑器——变量管理——单击添加新的驱动程序—
找到System Info.chn——单击打开
（1）建立系统时间变量：shijian （系统变量用于用户归档时间储）
（2）创建日期内部变量：riqi（内部变量用于用户归档日期存储）
2、创建3个用户归档控制变量：

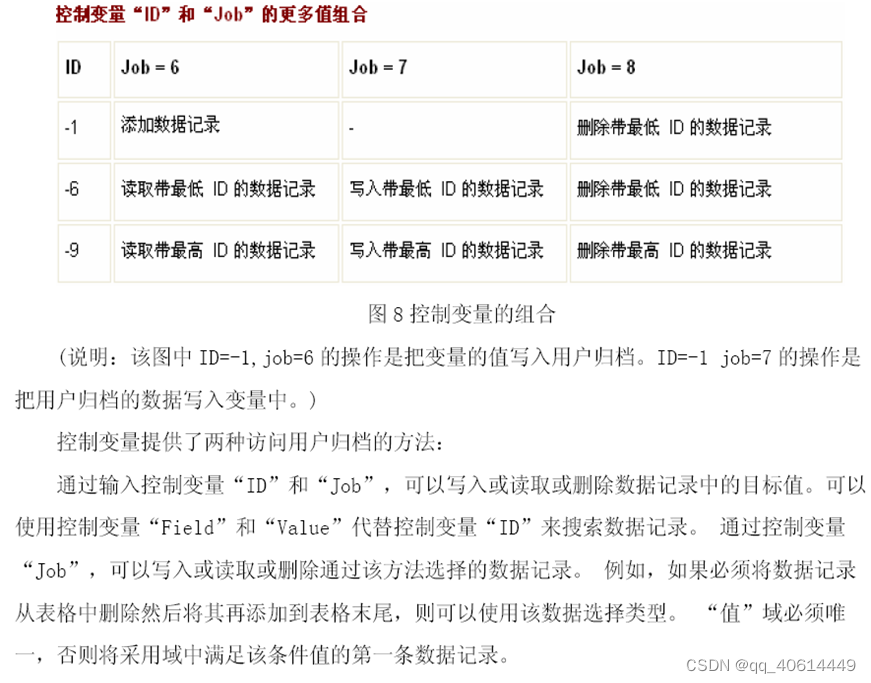

（1）先创建两个用户归档记录变量A_ID和A_JOP，当这两个变量分别为-1和6时，用户归档记录一次数据。

（2）创建1个二进制变量：start ，用于控制A_ID和A_JOP变量动作使用。
3、创建4个查询条件变量，用于数据查询使用，分别为：
查询起始日期变量：rqcx1
查询结束日期变量：rqcx2
用户归档过滤变量：guolv
报表过滤变量：guolv_baobiao
4、创建报表归档变量，根据实际条件创建使用数量及变量名称。
二、创建用户归档
1、通讯类型：数据管理器变量
2、控制变量选择A_ID、A_JOP
3、添加要记录的数据变量，名称及数据类型要和变量名称一致
三、在图形编辑器添加用户归档控件
1、默认的控件中是没有此控件的，需要添加，Wincc User Archive-Table Element控件
2、属性中选择刚刚建立的用户归档名称。
3、在Table Element控件属性filter中添加guolv变量，用于查询过滤条件

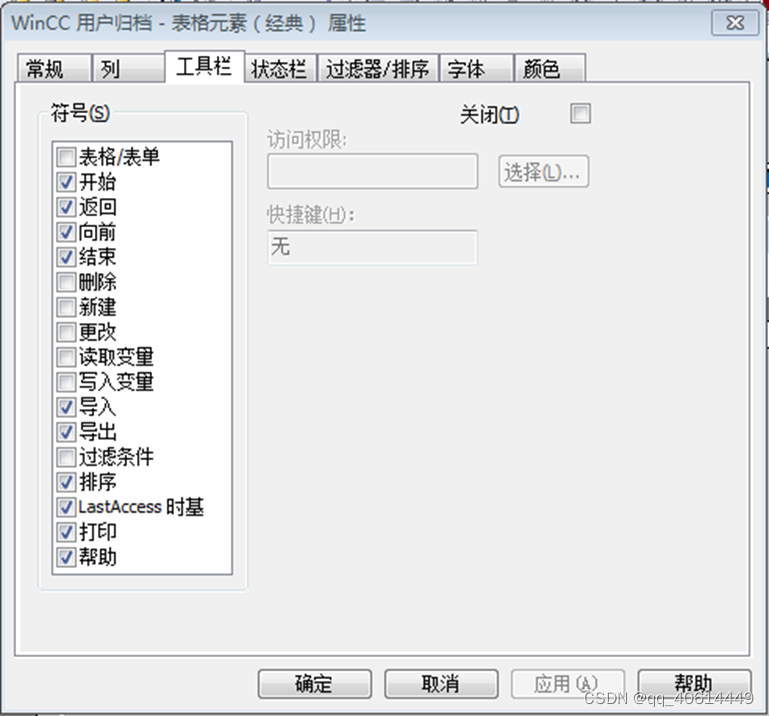

4、设置归档控件工具栏选项

四、编写用户归档记录触发程序
1、根据实际需求建立固定时间周期记录数据触发条件：VBS动作定时触发

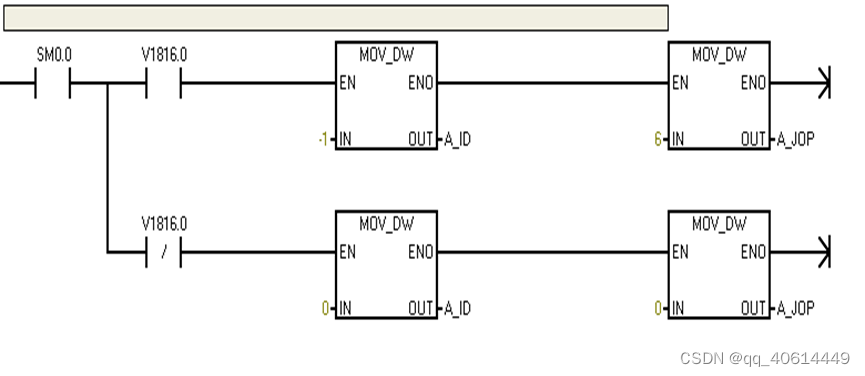

2、也可以根据下位机控制程序条件触发：利用start变量触发上位机VBS脚本动作。
这里要注意一下，日期存储格式问题，如果可以接收系统默认格式可以直接链接系统日期变量不用写VBS脚本程序，也可以直接利用A_ID和A_JOP变量做数据记录控制，无需单独使用start变量。
比如：

五、打开SQL server 记住服务器名称、数据库名称、表格名称。
六、修改VBS脚本文件程序
1、按日期区间查询：chaxun_riqi
2、按起始日期查询：chaxun_today
3、查询全部数据：chaxun_back
将组态画面中的按钮事件分别关联这三个VB脚本文件
七、报表编辑器设置
WINCC的报表制作完成后存储在当前项目下的PRT文件夹内，可以接复制粘贴到其他项目内使用，只需要修改数据库链接变量即可。
1、在报表编辑器的布局里面建立一个新布局baobiao_CHS
添加数据库表，设置表格方向、列数 、添加打印时间。
2、数据库表链接设置：
选择数据源、添加@DatasourceNameRT变量、编写“select*from UA#baobiao”语句、添加guolv_baojiao变量、设置列数，要求和表格列数一致。
3、新建打印作业：打印作业001
关联布局文件baobiao.RPL、设置打印机
4、回到组态画面，在用户归档属性中关联打印作业
5、在组态画面中的打印按钮中写入c脚本程序
RPTJobPreview(“打印作业001”);
替换括号内的打印作业名称即可。
打印出的文件保存在我们项目文件夹的“PRT_OUT”文件夹中
注意：
1、在同一台电脑上，如果使用wincc项目复制器复制项目，用户归档和报表的VBS脚本程序也需要修改SQL数据库名称，不然无法使用。如果是直接复制的话同样需要修改SQL数据库名称。
2、如果向其他电脑复制项目或者从其他电脑拷贝到自己电脑上的项目，同样需要修改对应的服务器名称、数据库名称、和表格名称，否则无法使用。
