SLAM14讲第7.1讲--特征点匹配

之前六章我们了解到了旋转矩阵、四元数表示相机位姿；相机坐标系下的坐标转换；李群李代等，均是在相机位姿已知的前提下。但是如何做位姿估计（相机运动估计）呢？单目的双目的深度的是不是一样的呢？这些问题是第7章所围绕的。在这一节，引出最基础的、最前提的概念：特征点匹配。 这个事情也是运动状态估计的前提。
在SIFT算法中，特征点分为两块：关键点和描述子。提取关键点和计算描述子
关键点是指该特征点在图像里的位置，有些特征点还具有朝向、大小等信息。描述子通常是一个向量，按照某种人为设计的方式，描述了该关键点周围像素的信息。

关键点（特征点的提取）

选取什么样的点作为关键点？什么样的点才是有代表性的点？

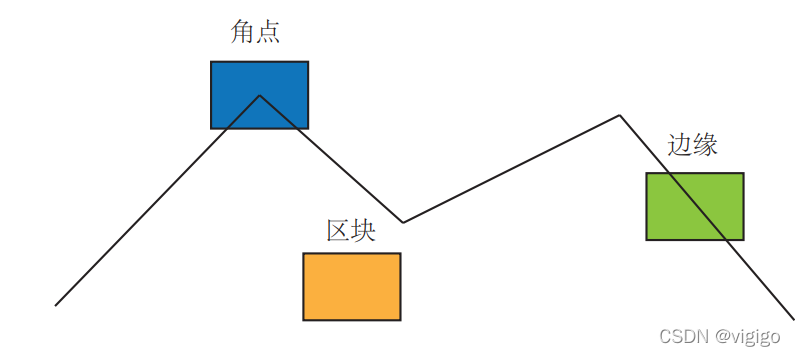

代表性指出，我们希望特征点在相机运动之后保持稳定，即在同一选取特征点的方式下，他仍然是一个特征点。然而单一像素的点作为特征点显然是不够的，我们需要提取出更具有代表性的“点”来作为我们的特征点。以下是三种经典的选择方式，slam14讲主要讲解的就是角点的选取，这样的选取方法可以获得更具有代表性的特征。

但角点也有其缺陷，是早已存在于其选择方法中的，我们后文来提及这一点{1}。
具体问题具体分析，slam的作者又给出了三种”更好“的特征选择法：

1. SIFT D. G. Lowe, “Distinctive image features from scale-invariant keypoints,” International Journal of Computer Vision, vol. 60, no. 2, pp. 91–110, 2004.
2. SURF D. G. Lowe, “Distinctive image features from scale-invariant keypoints,” International Journal of Computer Vision, vol. 60, no. 2, pp. 91–110, 2004.
3. ORB ORB: An efficient alternative to SIFT or SURF

我们还是主要来看角点，注意，接下来我们都围绕ORB算法来说

角点（关键点）

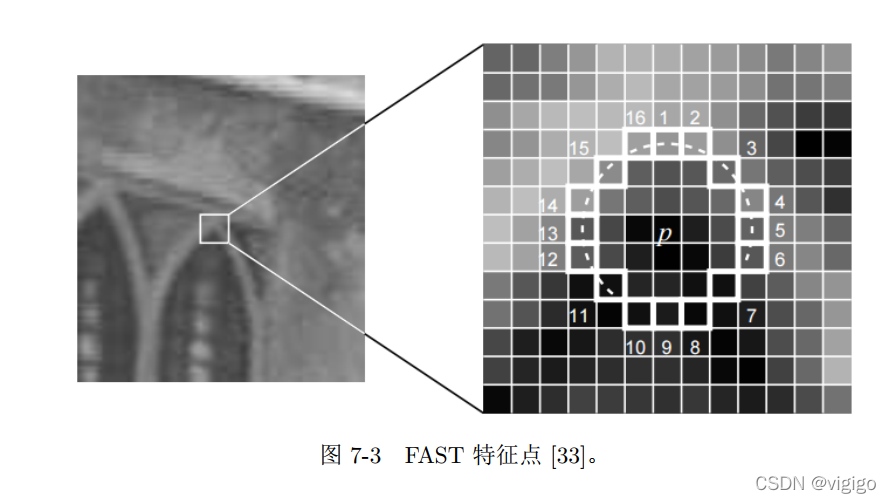

这里注意上图中白色的带编号的框。角点的选取步骤是：

1. 在图像中选取像素 p，假设它的亮度为 Ip。
2. 设置一个阈值 T (比如 Ip 的 20%)。
3. 以像素 p 为中心, 选取半径为 3 的圆上的 16 个像素点。
4. 假如选取的圆上，有连续的 N 个点的亮度大于 Ip + T 或小于 Ip − T，那么像素 p可以被认为是特征点 (N 通常取 12，即为 FAST-12。其它常用的 N 取值为 9 和 11，他们分别被称为 FAST-9， FAST-11)。
5. 循环以上四步，对每一个像素执行相同的操作。

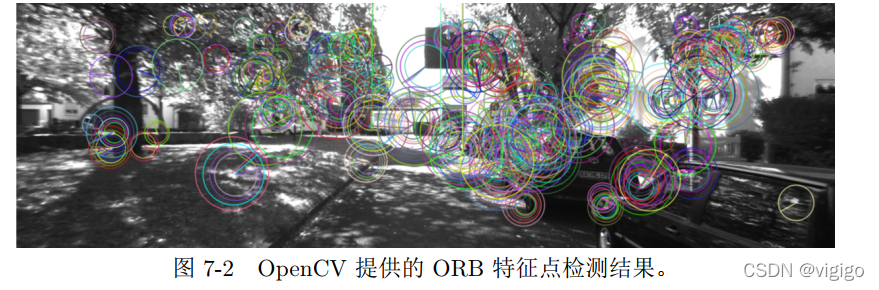

当然在这样的选取中依然存在问题，所以选择完后，我们还会做一些优化，比如：非极大值抑制（避免角点扎堆，保留效果最好的点）。就像下图一样

描述子（ORB 使用改进的BRIEF 特征描述）

有没有印象，我们之前说，在角点的选择方法上就注定了它的缺陷{1}.再次看到7-3图，试想，如果相机靠近了视角中的某个点，由于相机分辨率不变的前提，同一个点随着离相机的距离越近，像素点会不会越多？答案是肯定的。这就意味着：远处看见的角点，走进了，可能这个点就不再是了。这就是不具有尺度不变性。
为了克服这个缺点，ORB 添加了尺度和旋转的描述。slam作者书中介绍了构建图像金字塔法和灰度质心法来解决这个问题。
图像金字塔： 我们说了相机的移动会导致同一点像素的变化，那么这个原理其实就等同于放大和缩小图片所带来的变化。即对图像进行不同层次的降采样，以获得不同分辨率的图像。这就是图像金字塔方法，利用这一方法，我们可以有效的选取出更有价值的关键点。
灰度质心法： 质心是指以图像块灰度值作为权重所得的中心。具体可参考论文链接，和slam14书中缩略：

1. 在一个小的图像块 B 中，定义图像块的矩为：

2. 通过矩可以找到图像块的质心：

3. 连接图像块的几何中心 O 与质心 C，得到一个方向向量 OC，于是特征点的方向可以定义为：
