集成电路总设计（Ⅳ）

实验四：数字电路功能测量

作者：Saint
掘金：https://juejin.im/user/5aa1f89b6fb9a028bb18966a
微博：https://weibo.com/5458277467/profile?topnav=1&wvr=6&is_all=1
GitHub：github.com/saint-000

这里我们将研究三输入与非门的电路特性。

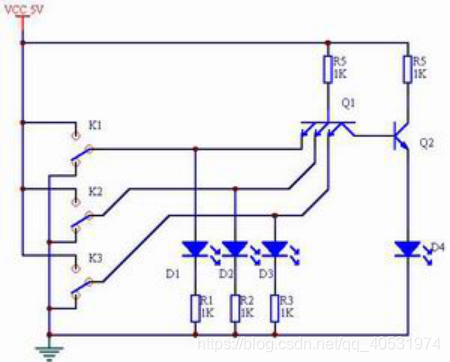

三输入与非门的实验电路如下，K1、K2和K3选择三个输入端的状态，D1、D2和D3用于指示三个输入端的状态。D4用于指示输出端的状态。亮表示“1”，灭表示“0”。

注意：实际实验板上的开关用跳线实现，跳线帽可以拔掉，也可以插上，插上时有两种状态，分别将输入端跟电源或地连接，实现“1”、“0”
的逻辑。当跳线帽拔掉时，是高阻状态，这时输入端可以从外部引入方波信号来进行更复杂的实验。

一、实验目的
1、了解与非门的工作原理
2、验证与非门的真值表
3、测量与非门的噪声容限。

二、实验内容
验证与非门逻辑输入输出
