HDL Designer代码审查

最新推荐文章于 2025-03-27 10:46:10 发布
最新推荐文章于 2025-03-27 10:46:10 发布
阅读量7.8k 收藏 141
点赞数 13
分类专栏： 可编程逻辑器件软件测试 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_40531974/article/details/117228112
版权
本文介绍了如何使用HDLDesigner进行代码审查，包括软件安装、license启用、项目创建、设置设计规则和检查策略，以及如何查看和处理代码审查结果。通过这个工具，可以自动化检查代码规范并确保设计质量。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述

代码审查

作者：Saint
掘金：https://juejin.im/user/5aa1f89b6fb9a028bb18966a
微博：https://weibo.com/5458277467/profile?topnav=1&wvr=6&is_all=1
GitHub：github.com/saint-000
知乎：https://www.zhihu.com/people/saint-80-61/columns
在这里插入图片描述
代码审查：

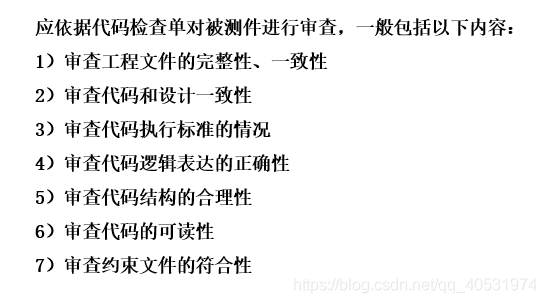

在这里插入图片描述

1.HDL Designer—设计复用、创建和管理工具
1.1主要的优点：
（1）采用多种高级设计输入工具，快速创建设计；
（2）快速地分析设计代码，评估代码，对RTL代码进行图形化处理；
（3）内置与其他EDA工具和版本管理工具的接口；
2.安装HDL Designer

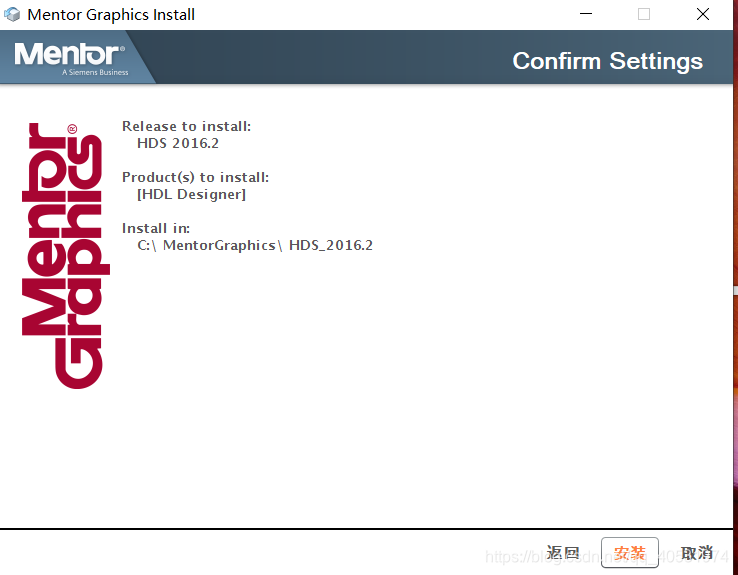

执行HDS_win.exe文件，按照默认设置安装HDL Designer软件。
在这里插入图片描述
3.关于license的启用

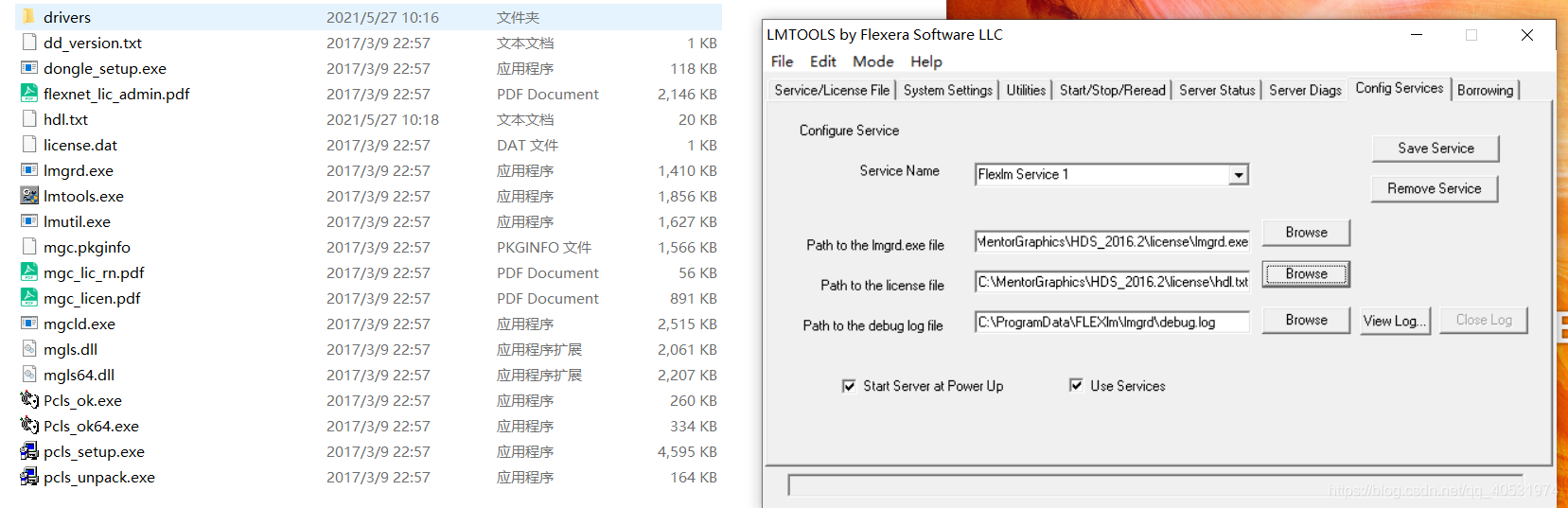

在安装根目录下的license文件夹中开启lmtools.exe许可程序，在config services中配置各文件路径。
在这里插入图片描述
4.使用HDL Designer

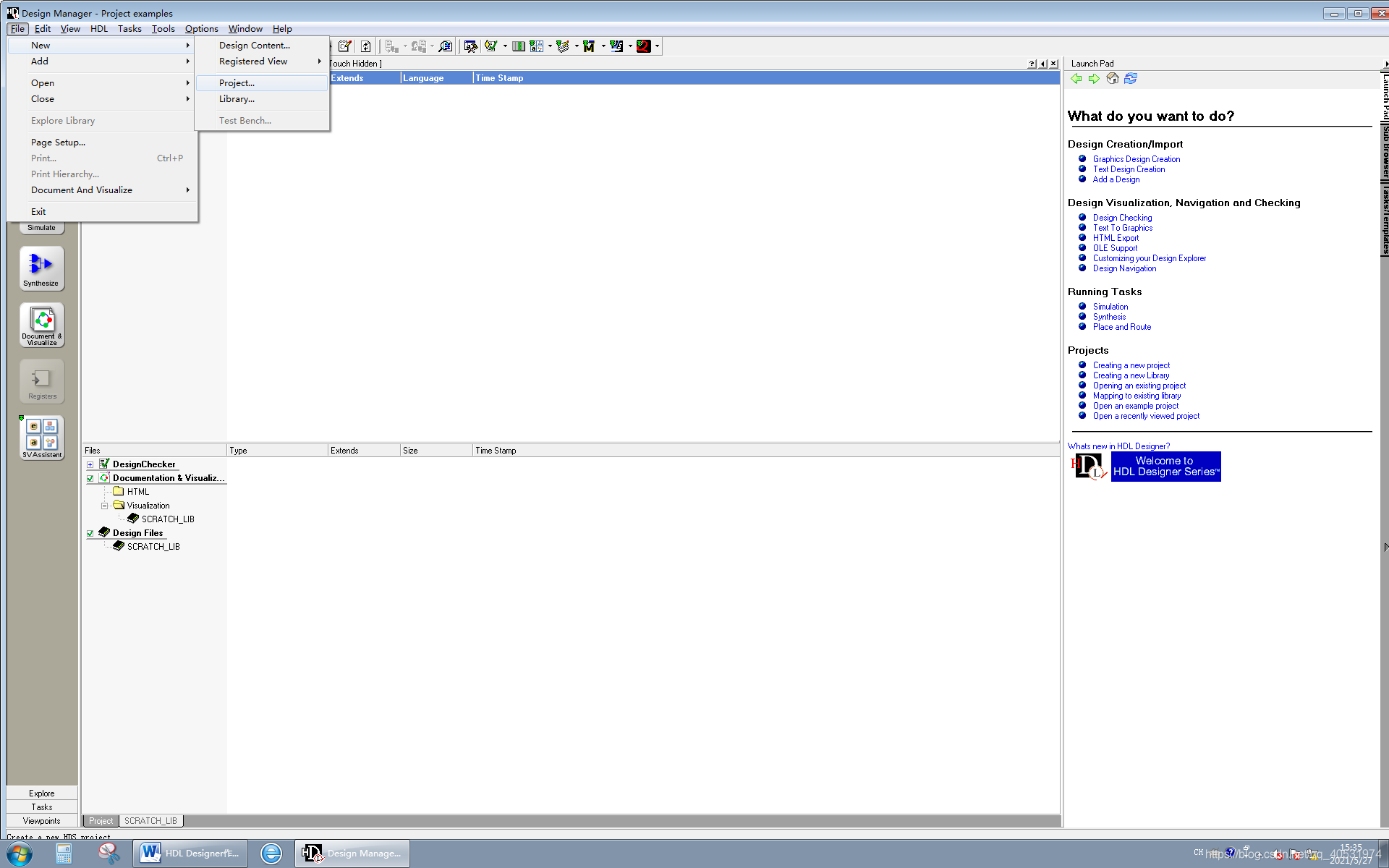

4.1启动和创建新的项目

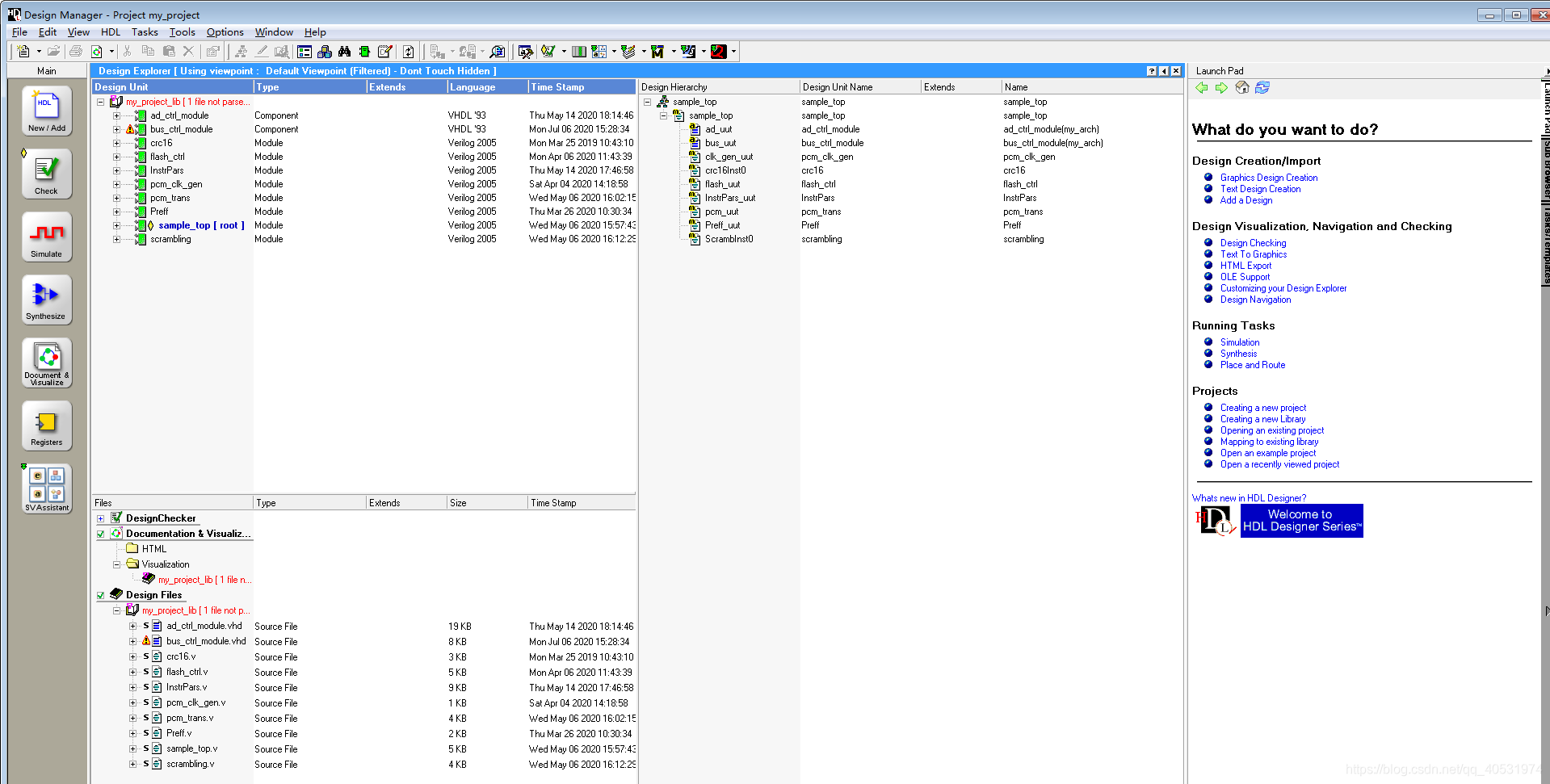

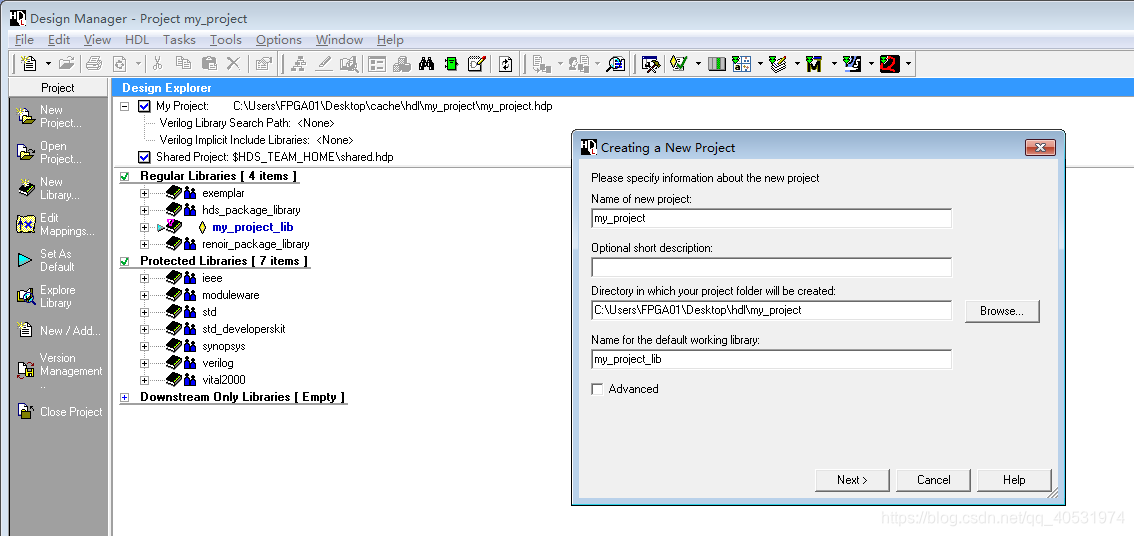

新建工程：
在这里插入图片描述
选择工程路径与库路径：
在这里插入图片描述
4.2添加被测源代码

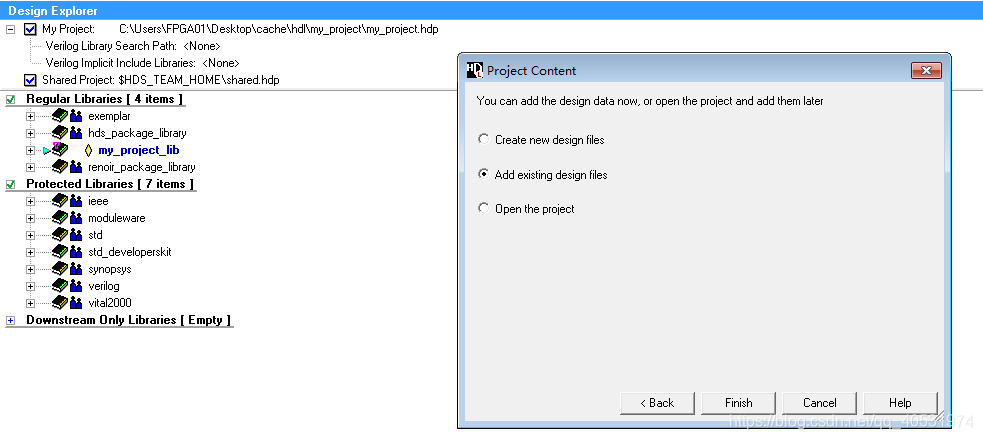

在这里插入图片描述

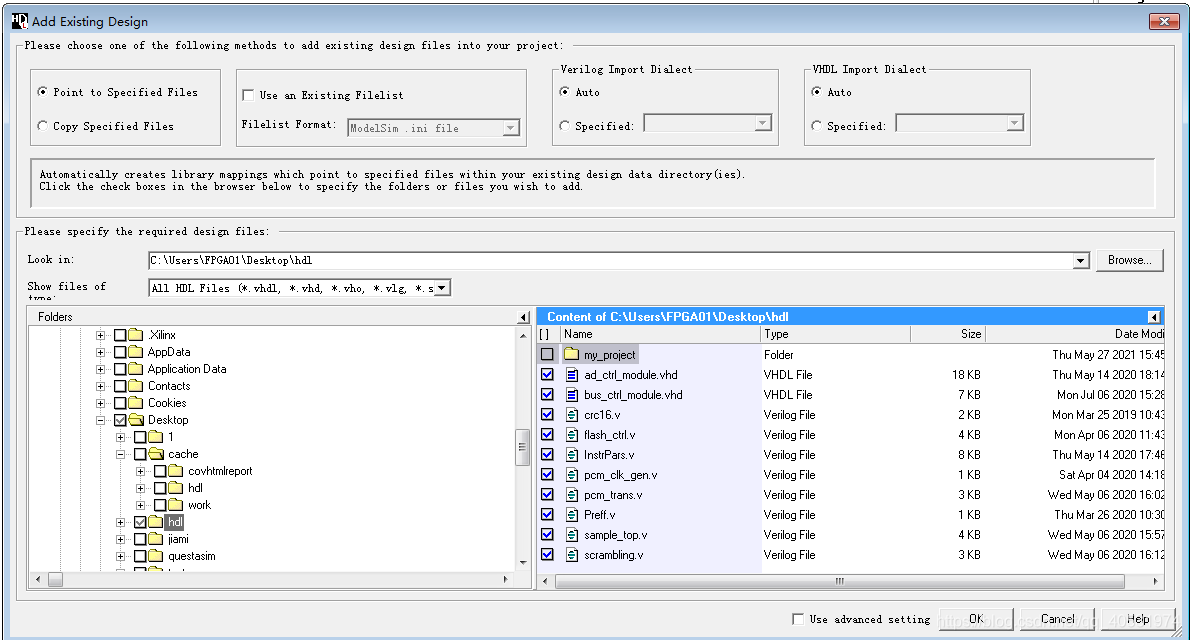

选中被测软件源代码所在的目录：
在这里插入图片描述
在这里插入图片描述

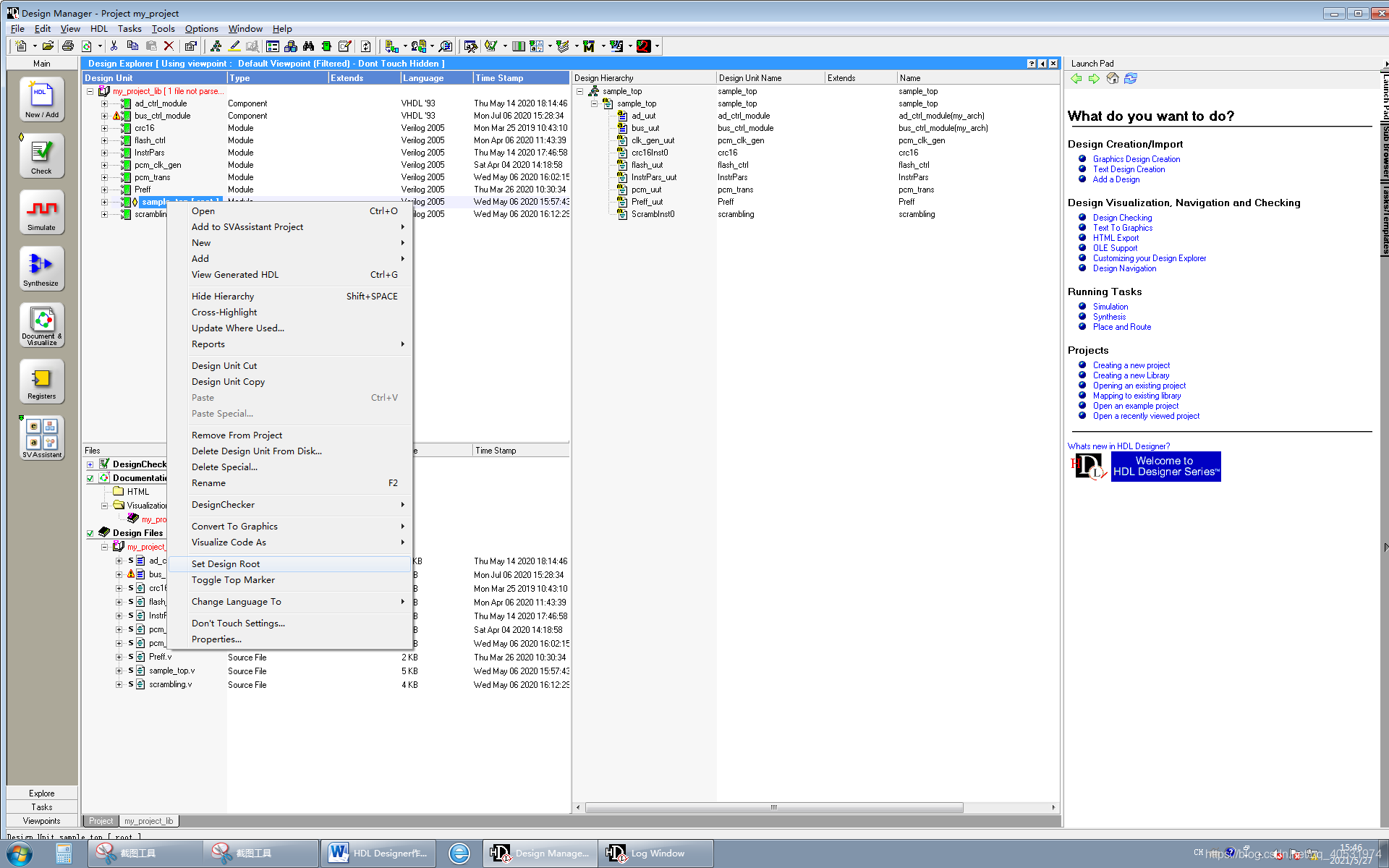

4.3 设置顶层文件：右键顶层文件选择Set Dseign Root
在这里插入图片描述

4.4 设置规则扫描策略

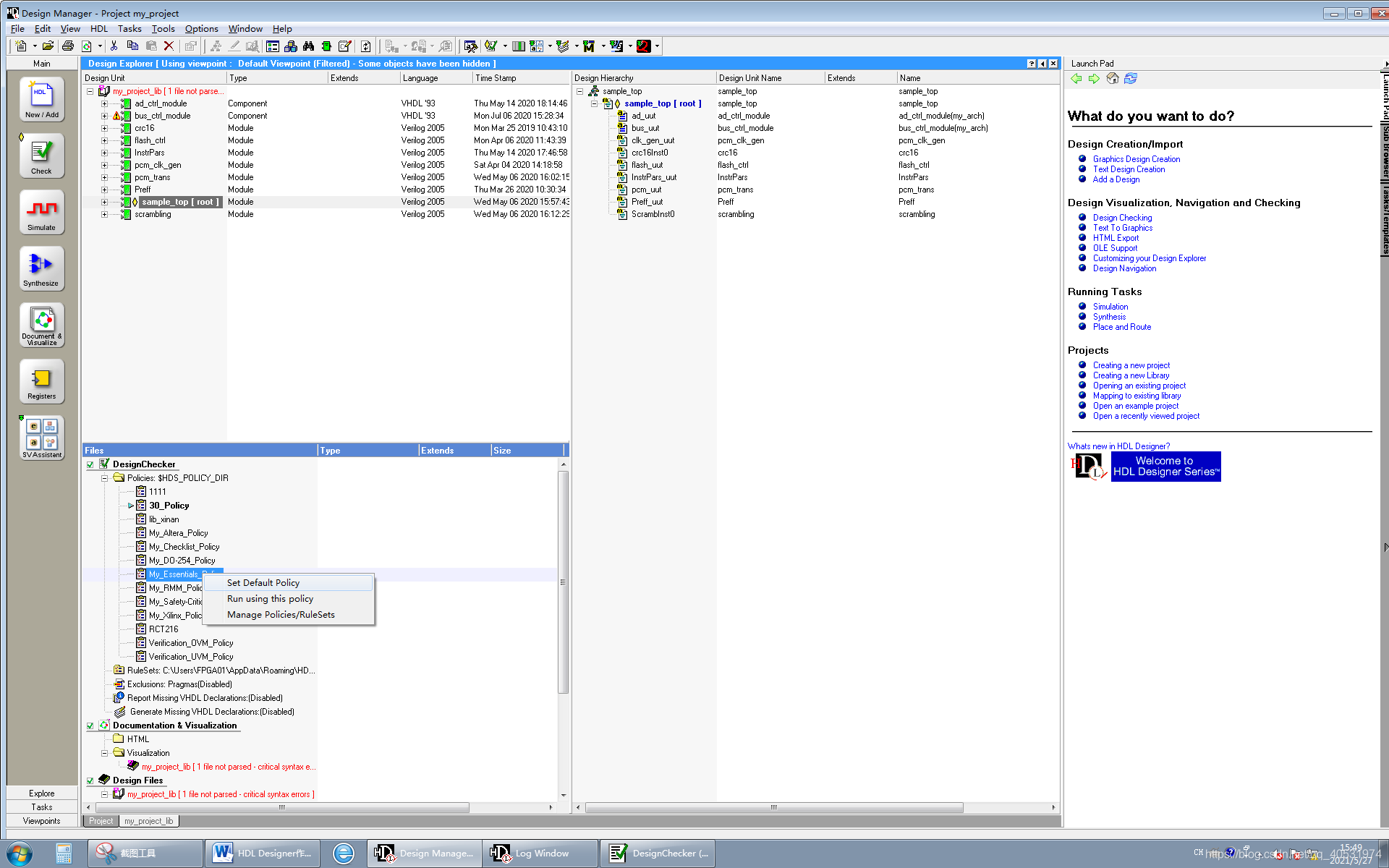

点击DesignChecker，将My _Essentials_Policy设置为缺省的策略
在这里插入图片描述

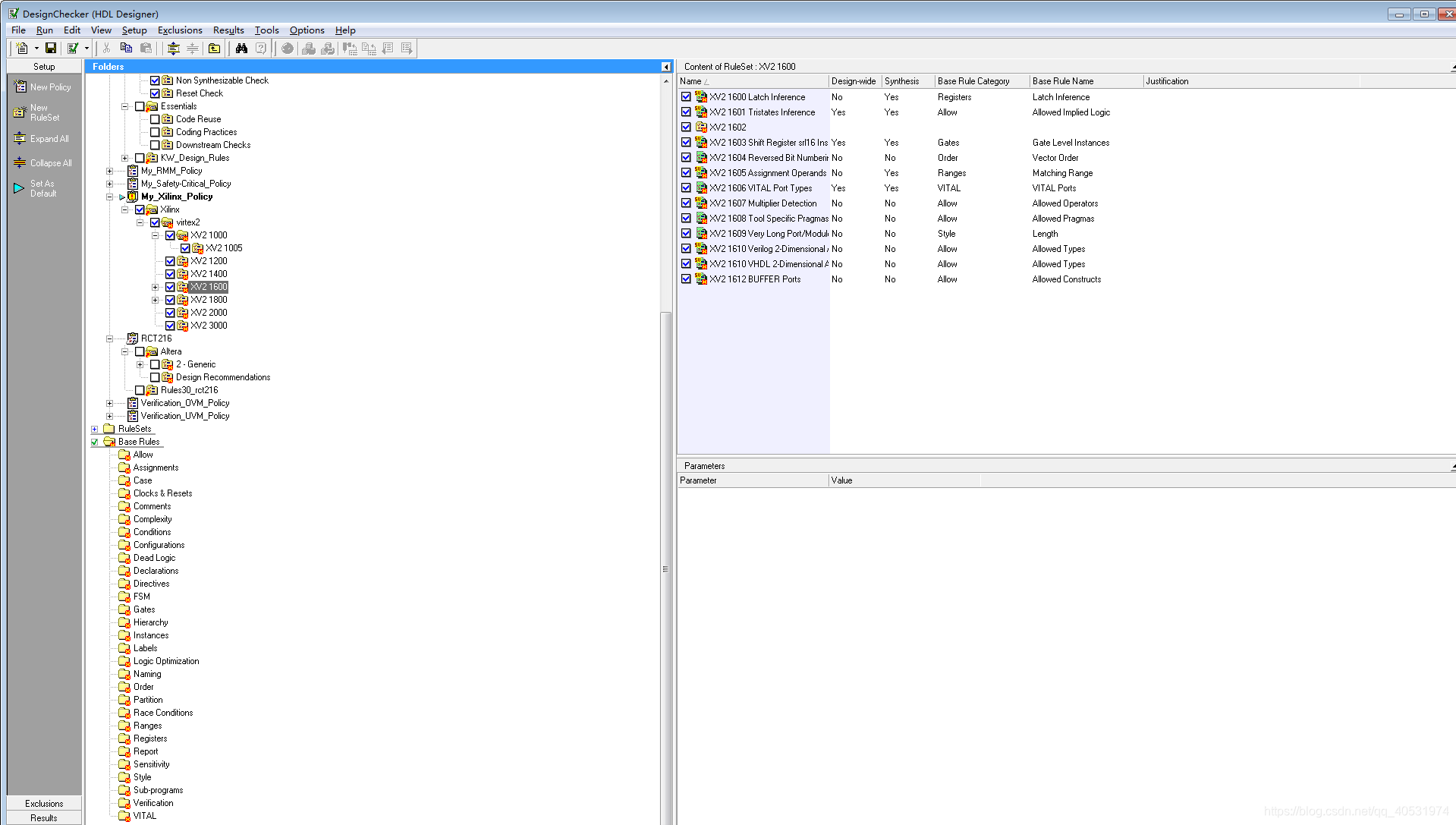

双击任意策略（例如My_Essentials_Policy），可以看到该策略中对应详细的规则说明
在这里插入图片描述

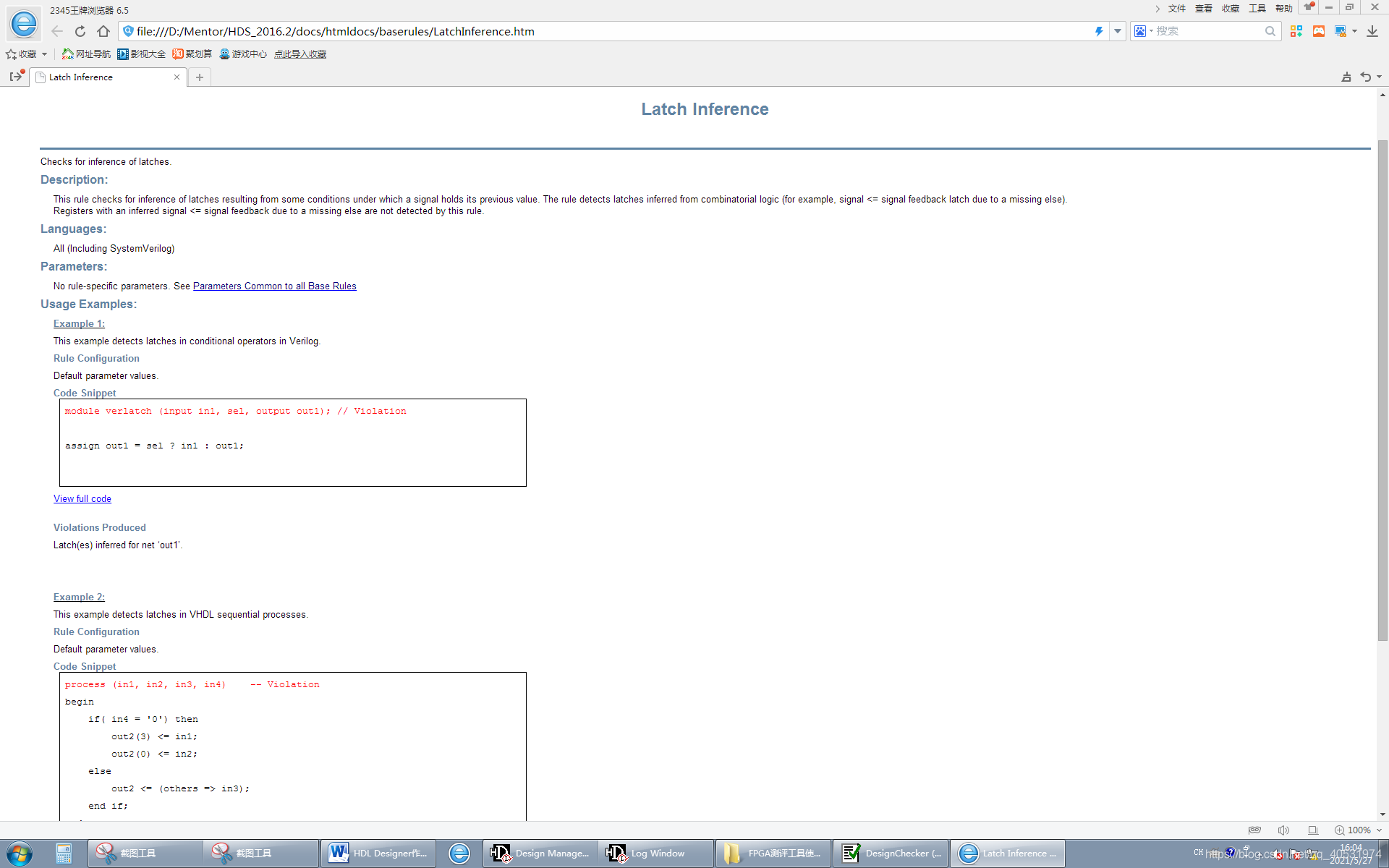

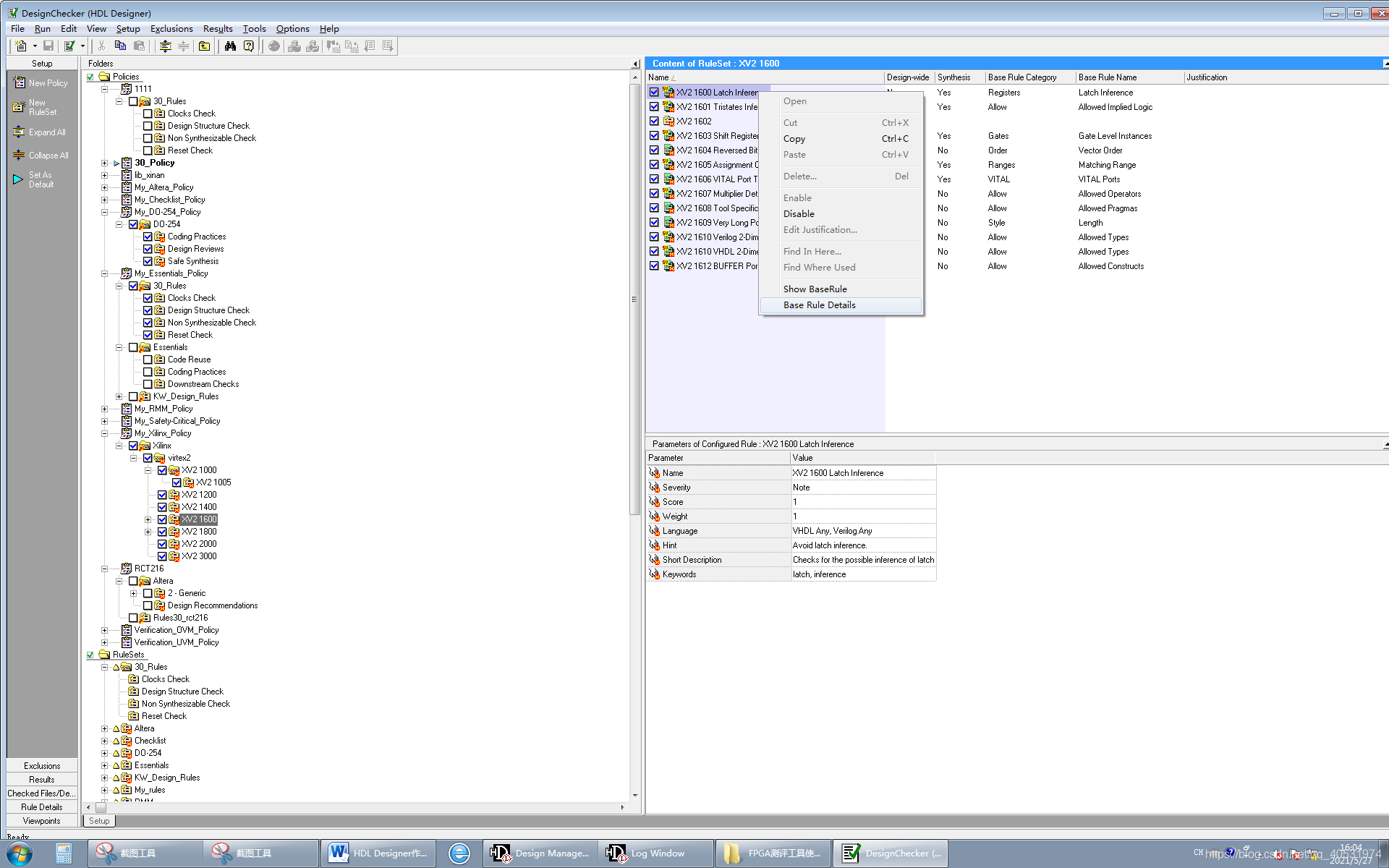

选中任意规则，右键Base Rule Details可查看相应的规则实例
在这里插入图片描述
在这里插入图片描述

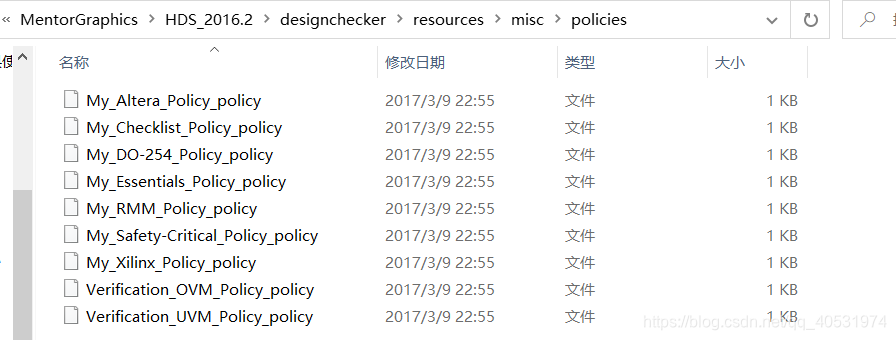

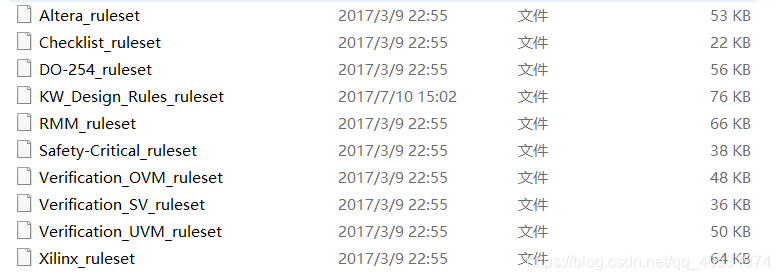

注：可在DesignChecker中新建Ruleset或者Policy，新建策略规格后可在软件根目录下查看新增的规则记录文件
在这里插入图片描述
在这里插入图片描述

4.5 对被测件进行代码审查

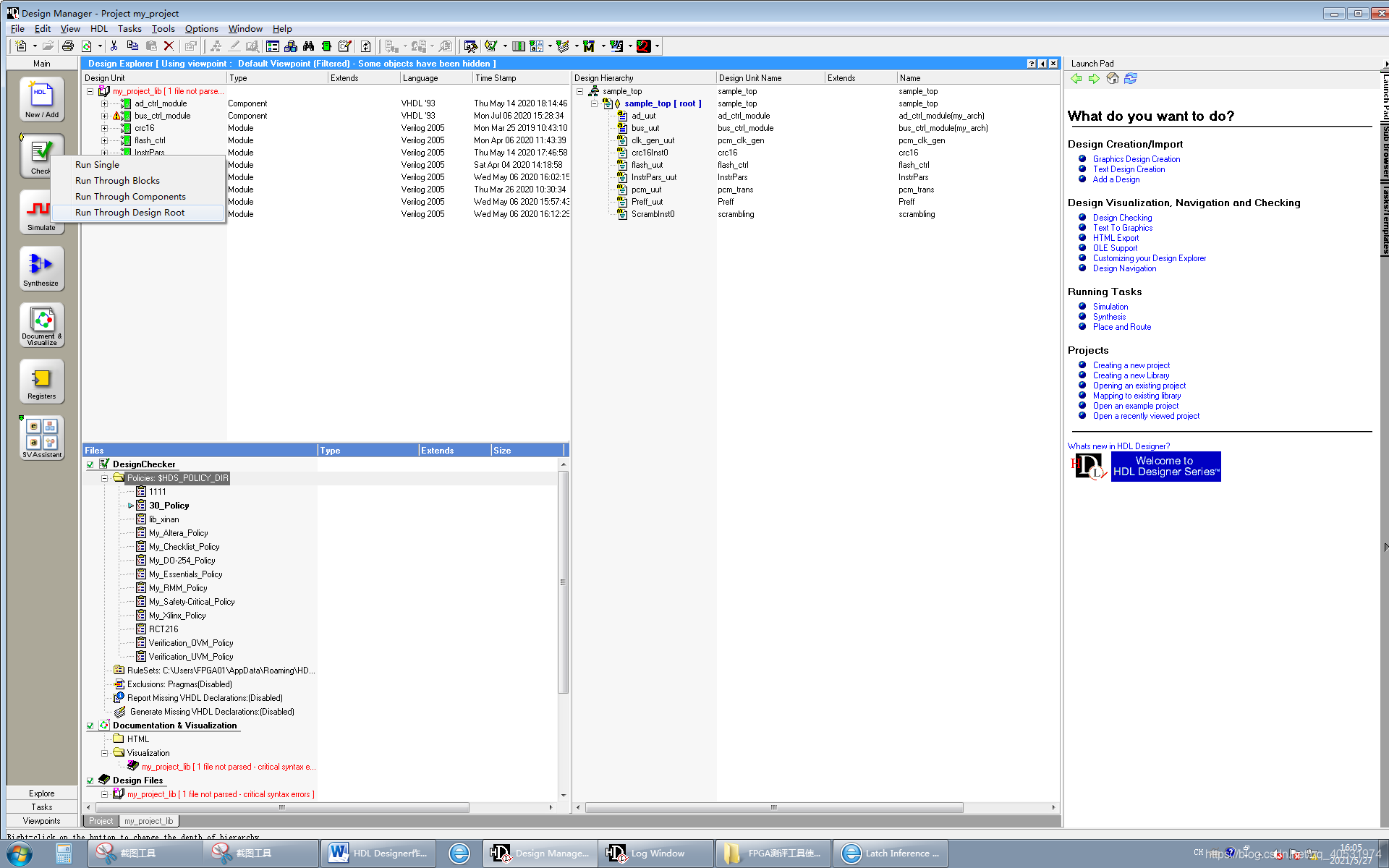

选中被测件顶层文件，右键点击Check，选择Run Through Design Root进行设计规则检查
在这里插入图片描述

4.6 查看代码审查结果

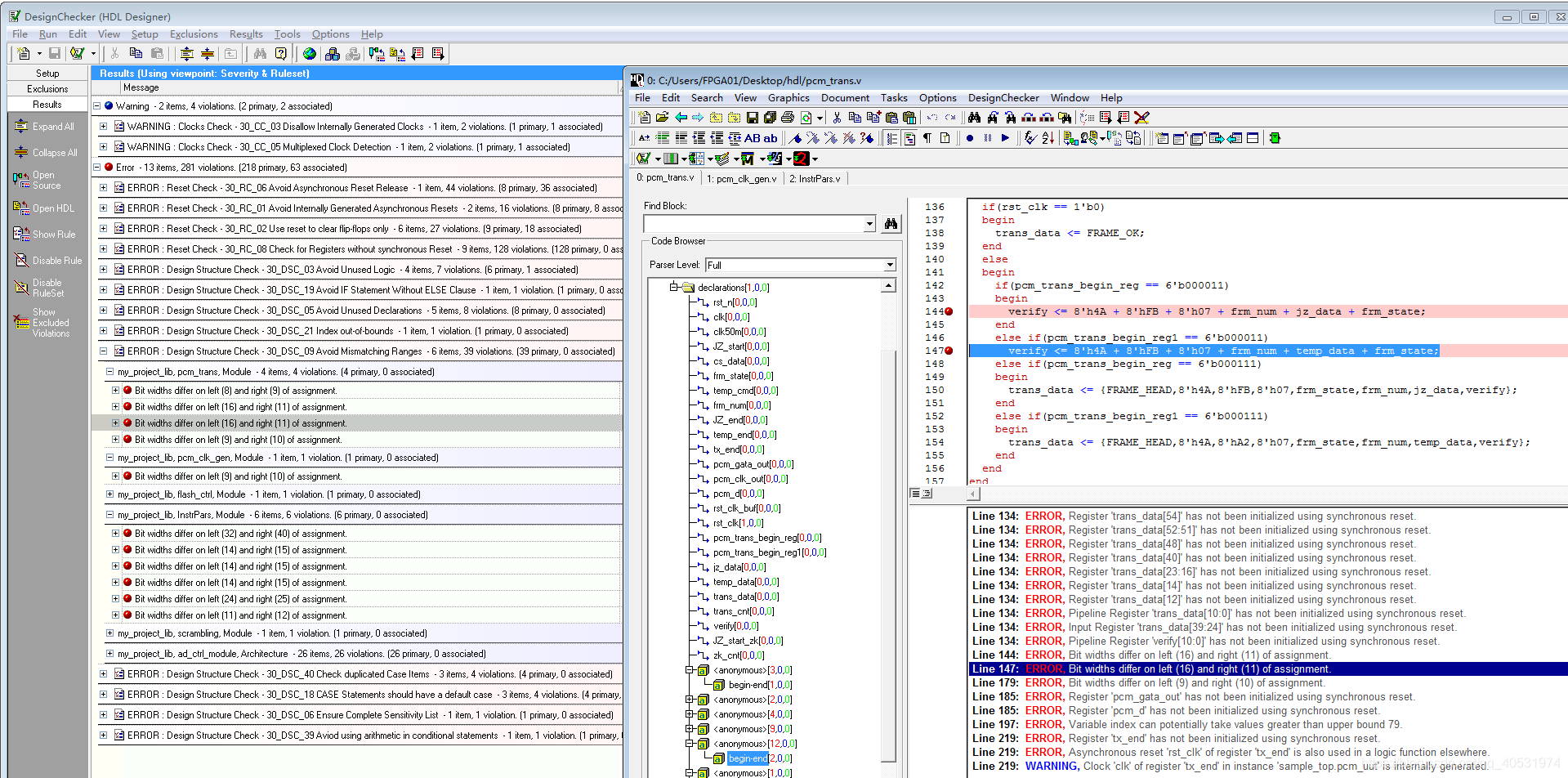

在这里插入图片描述

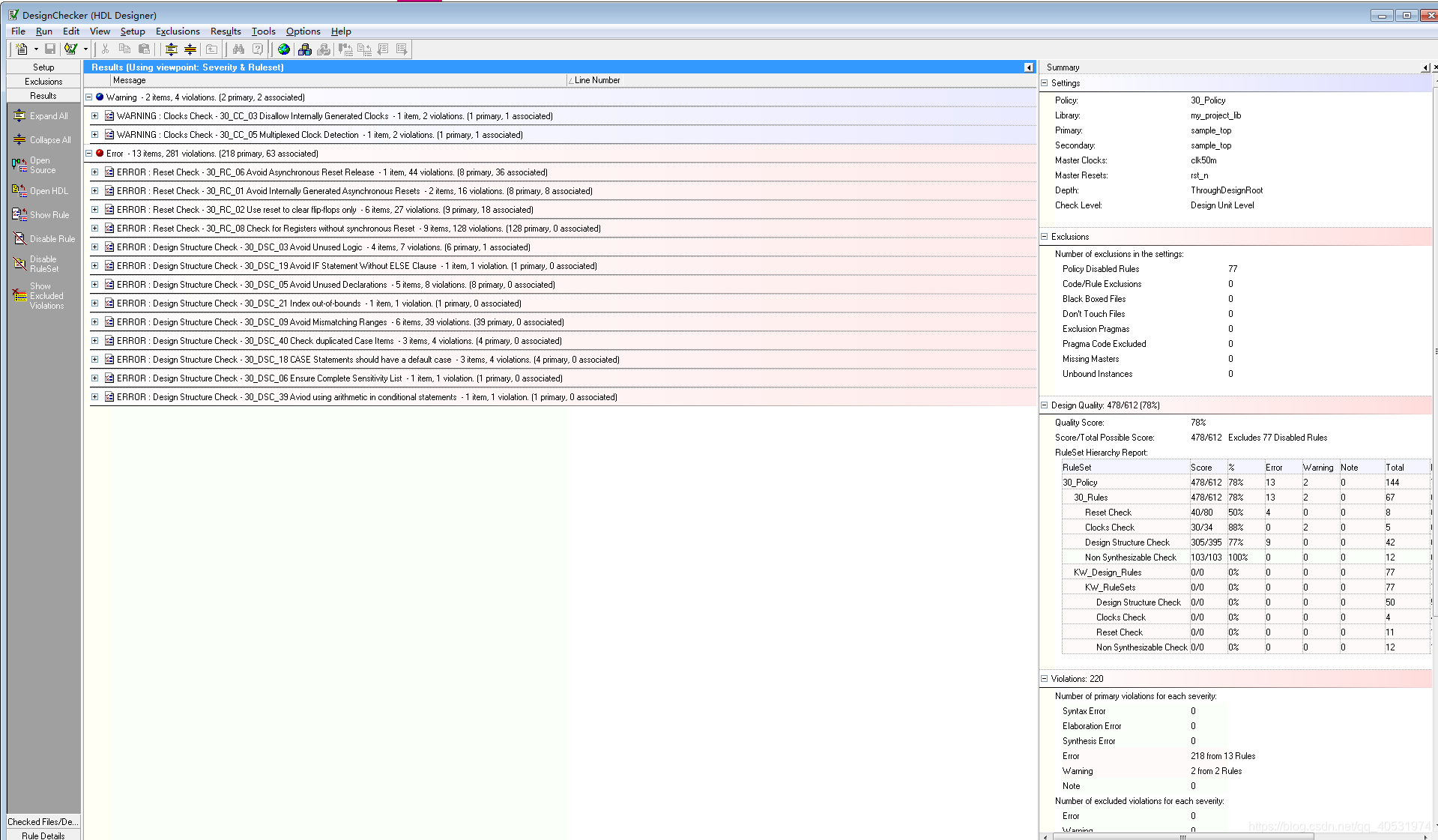

HDL Designer 通过设计策略自动化检查代码编写规范并得出设计检查结果
在这里插入图片描述

双击Error，可以查看具体违例信息，采用人工走查相结合的方式确认缺陷是否误报
