Pointnet++分割代码解读

最近在看PointCONV，发现它在结构上借鉴并修改了Pointnet++的设计，之前偏懒没有仔细去看Pointnet++，现在只能回去看。

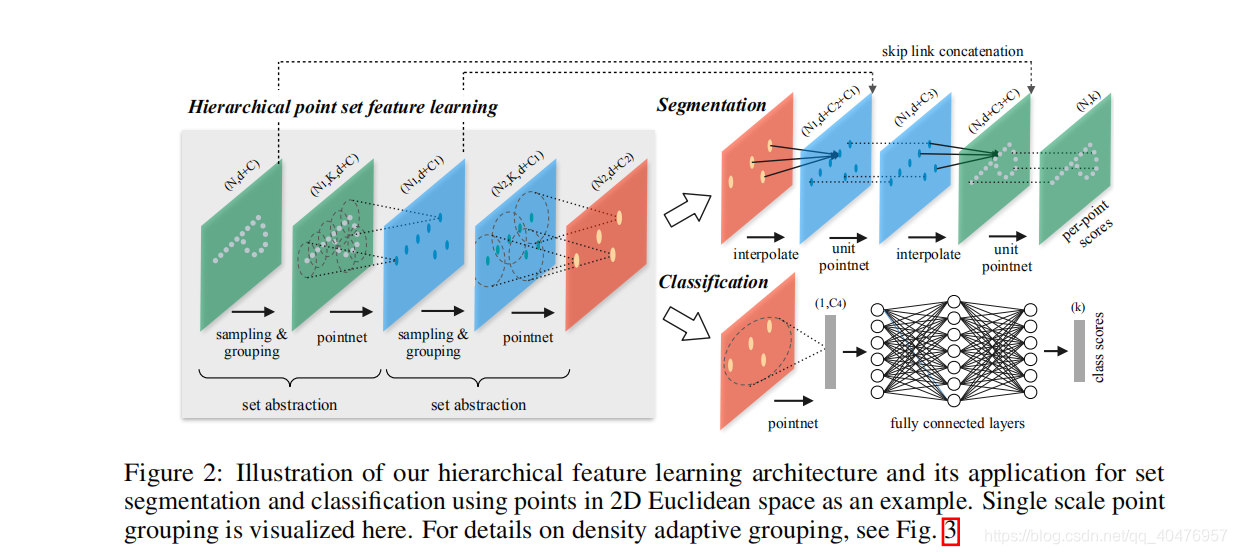

Pointnet++整体结构：

首先先看encoder部分，其中包含了两个SetAbstraction，每个SetAbstraction由三部分组成，包括采样层、分组层和Pointnet层。在图中画出了两个SetAbstraction模块，但是在代码中，具体任务作者使用了3~4个SetAbstraction模块，这是可以理解的，毕竟理论上越多，提取的特征越细致。
采样层使用的是FPS，这个网上有很多资料，就不详细说了，然后是分组，这也没什么好说的，使用的是query_ball，对于分布不均匀的点云，作者又采用的技术建议一起看这里。下面上代码：
其中，point代表了包含xyz在内的特征，例如RGB或者法向量。xyz是只包含xyz特征的点云。

class PointNetSetAbstraction(nn.Module):
    def __init__(self, npoint, radius, nsample, in_channel, mlp, group_all):
        super(PointNetSetAbstraction, self).__init__()
        self.npoint = npoint
        self.radius = radius
        self.nsample = nsample
        self.mlp_convs = nn.ModuleList()
        self.mlp_bns = nn.ModuleList()
        last_channel = in_channel
        for out_channel in mlp:
            self.mlp_convs.append(nn.Conv2d(last_channel, out_channel, 1))
            self.mlp_bns.append(nn.BatchNorm2d(out_channel))
            last_channel = out_channel
        self.group_all = group_all

    def forward(self, xyz, points):
        """
        Input:
            xyz: input points position data, [B, C, N]
            points: input points data, [B, D, N]
        Return:
            new_xyz: sampled points position data, [B, C, S]
            new_points_concat: sample points feature data, [B, D', S]
        """
        xyz = xyz.permute(0, 2, 1)
        if points is not None:
            points = points.permute(0, 2, 1)

        if self.group_all:
            new_xyz, new_points = sample_and_group_all(xyz, points)
        else:
            new_xyz, new_points = sample_and_group(self.npoint, self.radius, self.nsample, xyz, points)
        # new_xyz: sampled points position data, [B, npoint, C]
        # new_points: sampled points data, [B, npoint, nsample, C+D]
        new_points = new_points.permute(0, 3, 2, 1
