2 计算投影变换矩阵

返回的投影矩阵数据类型是CV_64F

2.1将坐标位置保存在Point2f数组中

#include <opencv2/core/core.hpp>
#include<opencv2/highgui/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
#include<iostream>
using namespace std;
using namespace cv;
int main() {
    //原坐标
    Point2f src[] = { Point2f(0,0),Point2f(200.0,0), Point2f(0,200.0), Point2f(200,200) };
    //经过投影变换后的坐标
    Point2f dst[] = { Point2f(100,20),Point2f(200,20),Point2f(50,70),Point2f(250,70) };
    //计算投影变换矩阵
    Mat P = getPerspectiveTransform(src, dst);
    cout << P << endl;
}

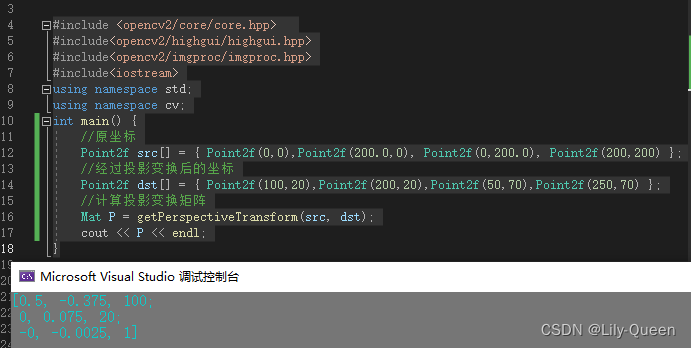

在这里插入图片描述

2.2将坐标位置保存在4x2的Mat中

#include <opencv2/core/core.hpp>
#include<opencv2/highgui/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
#include<iostream>
using namespace std;
using namespace cv;
int main() {
    //原坐标
    Mat src=(Mat_<float>(4,2)<<0,0,200,0,0,200,200,200);
    //经过投影变换后的坐标
    Mat dst = (Mat_<float>(4, 2) << 100, 20, 200, 20, 50, 70, 250, 70);
    //计算投影变换矩阵
    Mat P = getPerspectiveTransform(src, dst);
    cout << P << endl;
}

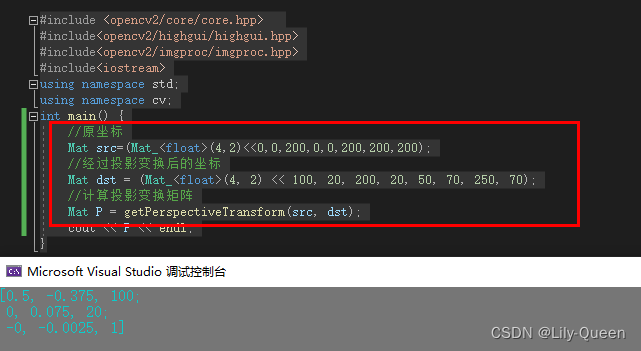

在这里插入图片描述
